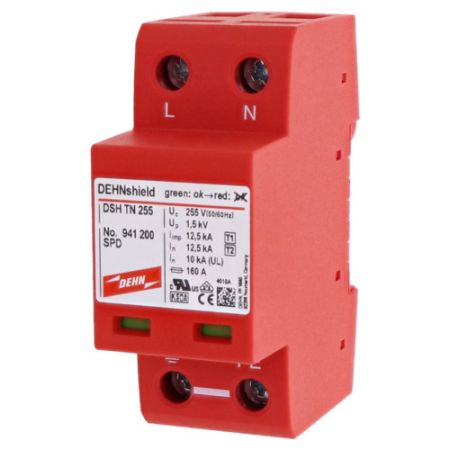

Компактные и оптимизированные УЗИП семейства DEHNshield имеют ряд преимуществ, которыми обладают только разрядники класса I + II на основе искровых промежутков. Одним из преимуществ является наличие так называемой „функции прерывания волны“. ”Функция прерывания волны” и связанное с ней сокращение продолжительности импульса позволяют уменьшить (оборвать) энергию импульса тока молнии до такого низкого уровня, который способны выдерживать нижестоящие устройства и оконечное оборудование без повреждения. DEHNshield энергетически скоординирован с другим УЗИП линейки Red/Line.
Оптимизированное комбинированное УЗИП DEHNshield обеспечивает отведение импульсного тока молнии до 50 кА (10/350 мкс) и защиту от импульсных перенапряжений всего за одну операцию.
Это отличает DEHNshield от имеющихся на рынке УЗИП данного класса и области применения на основе варисторов.
• Готовое к монтажу комбинированное УЗИП класс I + класс II на основе искровых промежутков
• Компактное исполнение для установки в простых электроустановках с уменьшенными техническими требованиями
• Удовлетворяет требованиям к пропускной способности по току молнии согласно стандарту ГОСТ Р 50571.5.53-2013 (МЭК 60364-5-53)
• Совмещает молниезащитное уравнивание потенциалов и защиту оконечного оборудования
• Пропускная способность до 50 kA (10/350 мкс)
• Визуальная индикация работоспособности (зеленый) / неисправности (красный) каждого защитного модуля
• Высокая способность гашения сопровождающего перем. тока (Ifi = 25 кАrms)
Благодаря своим техническим параметрам DEHNshield оптимально подходит для установки в простых и компактных электроустановках. В частности применение DEHNshield в жилых домах является экономным по занимаемому монтажному пространству и является оптимизированным защитным решением.
Применительно к зданиям, не имеющим внешней молниезащиты, но с имеющимися надстройками на кровле или воздушным вводом электропитания, когда для защиты электрооборудования внутри здания в соответствии с ГОСТ Р 50571.5.53-2013 (МЭК 60364-5-56) рекомендуется установка разрядника класса I, DEHNshield предлагает оптимальную защиту. Более подробную информацию по применению можно найти в брошюре DS 193.
В установках с предохранителем до 160 А DEHNshield можно устанавливать без дополнительного входного предохранителя.
При недостаточных данных о месте установки рекомендуется применять DEHNventil. DEHNventil отвечает самым высоким техническим требованиям и поэтому предлагает достаточную защиту для любых установок.
В соответствии с критериями энергетической координации конструкция УЗИП так же позволяет защищать оконечные устройства на небольших расстояниях от приборов DEHNshield до потребителя (≤ 10 м).
Применение закрытых искровых промежутков и небольшое требуемое место для установки оптимизированного УЗИП позволяют осуществить их простую интеграцию в распределительных устройствах.
Благодаря технологии искровых промежутков с ограничением сопровождающих токов обеспечивается селективность даже при малых номиналах предохранителей (35 А gG), т.е. вводные предохранители не срабатывают из-за возникающего сетевого сопровождающего тока.
Характеристики:

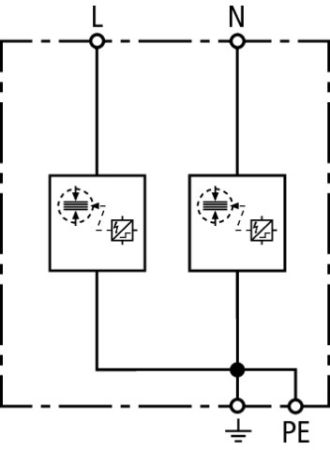

• УЗИП согласно стандартам EN 61643-11 / ... IEC 61643-11: Тип 1 + Тип 2 / Класс I + Класс II
• Энергетическая координация с оконечным оборудованием (≤10 м): Класс I+II+III
• Номинальное напряжение перем. тока (UN): 230 В (50 / 60 Гц)
• Максимальное длительное рабочее напряжение перем. тока (UC): 255 В (50 / 60 Гц)
• Импульсный ток молнии (10/350 мкс) [L+N-PE] (Itotal): 25 кА
• Удельная энергия [L+N-PE] (W/R): 156,25 кДж/Ом
• Импульсный ток молнии (10/350 мкс) [L, N-PE] (Iimp): 12,5 кА
• Удельная энергия [L,N-PE] (W/R): 39,06 кДж/Ом
• Номинальный разрядный ток (8/20 мкс) [L/N-PE]/[L+N-PE] (In): 12,5 / 25 kA
• Уровень напряжения защиты [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 кВ
• Способность гашения сопровождающего переменного тока (Ifi): 25 кАrms
• Ограничение сопровождающего тока / селективность: отсутствие срабатывания предохранителей 35 А gG до 25 кАrms
• Время срабатывания (tA): ≤ 100 нс
• Макс. входной предохранитель: 160 A gG
• Характеристика кратковременного перенапряжения (TOV) [LN] (UT): 440 В / 120 мин. – устойчивость
• Диапазон рабочих температур (TU): -40 °C ... +80 °C
• Индикатор работоспособности / неисправности: зеленый / красный
• Количество портов: 1
• Сечение соединительных проводов (L, N, PE, 9) (мин.): 1,5 мм2 одножильный жесткий / гибкий
• Сечение соединительных проводов (L, N, PE, 9) (макс.): 35 мм2 многожильный жесткий / 25 мм2 гибкий
• Монтаж на: DIN- рейку шириной 35 мм согласно стандарту EN 60715
• Материал корпуса: термопласт, цвет красный, UL 94 V-0
• Установка: внутри помещения
• Степень защиты: IP 20

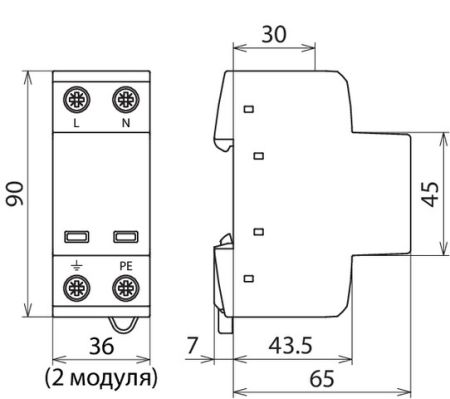

• Монтажные размеры: 2 модуля, DIN 43880
• Разрешения, сертификаты: KEMA, VDE, UL, ЕАС
• Вес: 250 g
• Код ТН ВЭД (Комбинированная номенклатура ЕС): 85363090
• Код GTIN: 4013364138209
Для соединения DEHNshield с другими последовательно включенными УЗИП можно использовать гребенчатые шины и штифтовые соединительные клеммы из ассортимента продукции DEHN. УЗИП DEHNshield может быть легко подобрано в соответствии с конфигурацией существующей низковольтной установки потребителя и маркировки на устройстве.
Независимый от рабочего тока индикатор работоспособности / неисправности цепи защиты незамедлительно выдает информацию о рабочем состоянии УЗИП.
Наряду с унифицированной визуальной индикацией с цветовой зеленой и красной маркировкой УЗИП DEHNshield FM имеет 3-х-полюсную соединительную клемму удаленной сигнализации. Для сигнала удаленной сигнализации можно использовать размыкание или замыкание беспотенциального переключающегося контакта в соответствии с концепцией используемой схемы.
Благодаря своим параметрам и конструкции эти УЗИП могут устанавливаться до счетчиков электрической энергии.
Бренд | Dehn+Sohne |
Вид оборудования | Автоматический выключатель |
Класс УЗИП | I, II |
Количество полюсов | 1P+N |
Количество модулей | 2 |
Импульсный ток (макс.) | 25 кА |
Уровень напряжения защиты (Uр) | 1.5 кВ |
Максимальное рабочее напряжение (Uc) | 255 В |
Тип монтажа | На DIN-рейку |
Скорость срабатывания защиты | 100 нс |
Рабочая температура | от -40°С до +80°С |
Рабочая влажность | не выше 80% без конденсации |
Класс защиты (IP) | IP20 |
Страна производства | Германия |
