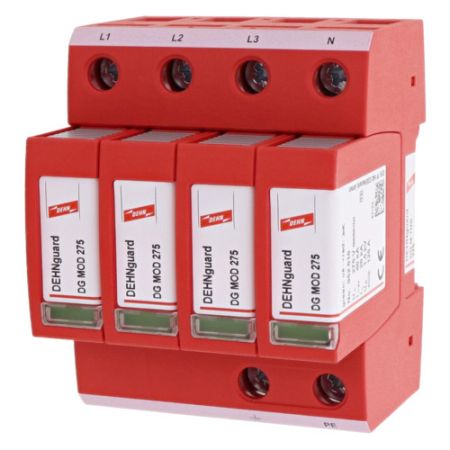

Модульные ограничители перенапряжений DEHNguard M ..., выполненные в конструктивном дизайне УЗИП продуктовой линейки Red/Line, устанавливают новые критерии в отношении безопасности и комфорта. Испытанный защитный блок с мощными оксидно-цинковыми варисторами в комбинации с устройством контроля двойного действия Thermo-Dynamik-Control является фирменным знаком технологии DEHNguard.
• Готовые к монтажу УЗИП, состоящие из базового элемента и вставных защитных модулей
• Энергетическая координация с другими УЗИП продуктовой линейки Red/Line
• Высокая пропускная способность благодаря использованию мощных варисторов на основе оксида цинка и искровых промежутков
• Высокая надежность благодаря контролю состояния "Thermo-Dynamik-Control"
• Простая замена защитных модулей благодаря системе быстрой фиксации сменных модулей
• Испытаны на вибро- и удароустойчивость согласно стандарту EN 60068-2
При разработке устройств защиты DEHNguard в центре внимания было обеспечение как надежной защиты от импульсных перенапряжений. Для облегчения выбора устройства для конкретного применения поставляются готовые к монтажу блоки, что является выражением высоких требований к безопасности, также как и применение системы быстрой фиксации сменных модулей. С помощью такой системы обеспечивается надежная фиксация модулей в базовом элементе. Ни вибрации или удары при транспортировке, ни огромные силы, возникающие при разряде, не приводят к самопроизвольному извлечению защитного модуля. Тем не менее, в случае необходимости смена защитного модуля может быть легко произведена без применения вспомогательных инструментов. Эта задача также решается благодаря системе быстрой фиксации модулей. Во избежание неверной установки защитного модуля электромонтажником или пользователем каждый модуль имеет механическую кодировку.
Характеристики:
• УЗИП согласно стандартам EN 61643-11 / ГОСТ Р 51992-2011 (IEC 61643-11): Тип 2 / Класс II
• Энергетическая координация с оконечным оборудованием (≤ 10 м): Тип 2 + Тип 3
• Номинальное напряжение перем. тока (UN): 230 / 400 В (50 / 60 Гц)
• Максимальное длительное рабочее напряжение перем. тока (UC): 275 В (50 / 60 Гц)
• Номинальный разрядный ток (8/20 мкс) (In): 20 кА
• Макс. разрядный ток (8/20 мкс) (Imax): 40 кА
• Уровень напряжения защиты [L-PE]/[N-PE] (UP): ≤ 1,5 / ≤ 1,5 кВ
• Уровень напряжения защиты [L-PE] / [N-PE] при 5 кА (UP): ≤ 1 / ≤ 1 кВ
• Время срабатывания (tA): ≤ 25 нс
• Номинал входного предохранителя, макс.: 125 A gG
• Стойкость к токам КЗ при макс. номинале входного предохранителя (ISCCR): 50 kArms
• Кратковременное перенапряжение (TOV) - (UT) характеристика: 335 В / 5 сек. – устойчивость
• Кратковременное перенапряжение (TOV) - (UT) характеристика: 440 В / 120 мин. – безопасный выход из строя
• Диапазон рабочих температур (TU): -40 °C ... +80 °C
• Индикатор работоспособности / неисправности: зеленый / красный
• Количество портов: 1
• Сечение соединительных проводов (мин.): 1,5 мм2 одножильный жесткий / гибкий
• Сечение соединительных проводов (макс.): 35 мм2 многожильный жесткий / 25 мм2 гибкий
• Монтаж на: DIN-рейку шириной 35 мм согласно стандарту EN 60715
• Материал корпуса: термопласт, цвет красный, UL 94 V-0
• Установка: внутри помещения
• Степень защиты: IP 20

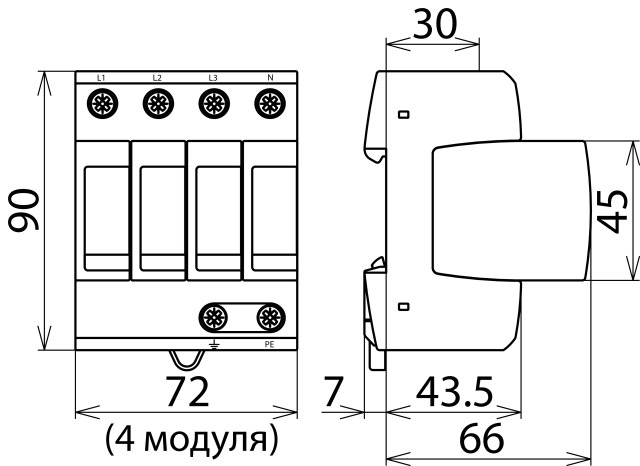

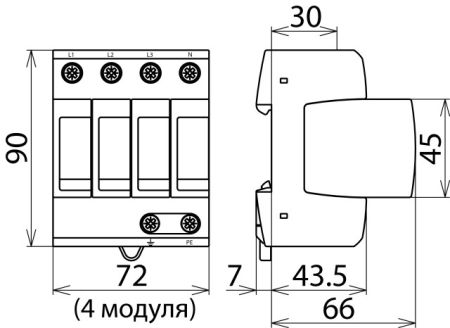

• Монтажные размеры: 4 модуля, DIN 43880
• Разрешения, сертификаты: KEMA, VDE, UL, ЕАС
• Вес: 414 g
• Код ТН ВЭД (Комбинированная номенклатура ЕС): 85363030
• Код GTIN: 4013364108455

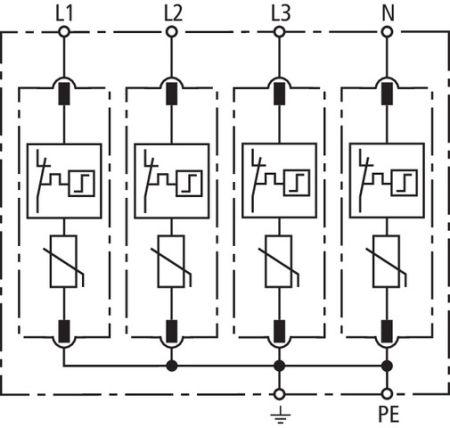

Устройство контроля двойного действия Thermo-Dynamik-Control было разработано не только на основе требований действующих национальных и международных стандартов, оно также учитывает международный опыт применения УЗИП на основе варисторов, в т.ч. многообразие различных условий и ситуаций, в которых возможны повреждения варисторов. Все варисторные УЗИП компании DEHN с устройством контроля состояния Thermo-Dynamik-Control в качестве фактора оценки состояния используют темпеатуру поверхности варистора и величину тока утечки.Визуально состояние защитного модуля отображается на индикаторе (зеленый цвет-рабочее состояние, красный цвет- аварийное). Наряду с визуальной индикацией УЗИП DEHNguard M ... FM имеют контакт удаленной сигнализации состояния.
Беспотенциальный переключающий контакт удаленной сигнализации состояния УЗИП в зависимости от концепции схемы защиты может использоваться как размыкающий или замыкающий контакт. Многополюсные модульные ограничители перенапряжений семейства DEHNguard M имеют многофункциональные клеммные зажимы с шагом 1 модуль, облегчающие подключение проводников и гребенчатых шин и упрощающие монтаж УЗИП. Самым простым способом реализации оптимальной с технической точки зрения V-образной схемы в соответствии со стандартом ГОСТ Р 50571.5.53-2013, является использование штыревой клеммы STAK 25, которая может использоваться для монтажа всех модулей DEHNguard.
Вариант исполнения DEHNguard M H TT … отвечает требованиям нового немецкого стандарта VDE 0100-534, его параметры соответствуют значениям, указанным в таблице для схемы подключения "3 + 1" для трехфазных систем с повышенными требованиями безопасности по току в цепи N-PE минимум 40 кА. Данное значение вытекает из возможно высокого значения пропускной способности 80 кА. В используемой на сегодняшний день конструкции УЗИП, цепь N-PE является самым слабым звеном и ограничивает общую пропускную способность до значения 4 х 5 кА = 20 кА.
Бренд | Dehn+Sohne |
Вид оборудования | Автоматический выключатель |
Класс УЗИП | II |
Количество полюсов | 3P+N |
Количество модулей | 4 |
Импульсный ток (макс.) | 40 кА |
Уровень напряжения защиты (Uр) | 1.25 кВ |
Максимальное рабочее напряжение (Uc) | 275 В |
Тип монтажа | На DIN-рейку |
Скорость срабатывания защиты | 25 нс |
Рабочая температура | от -40°С до +80°С |
Рабочая влажность | не выше 80% без конденсации |
Класс защиты (IP) | IP20 |
Страна производства | Германия |
