Промышленный коммутатор Phoenix Contact Smart Camera Box SCX 2POE 2LX для систем видеонаблюдения

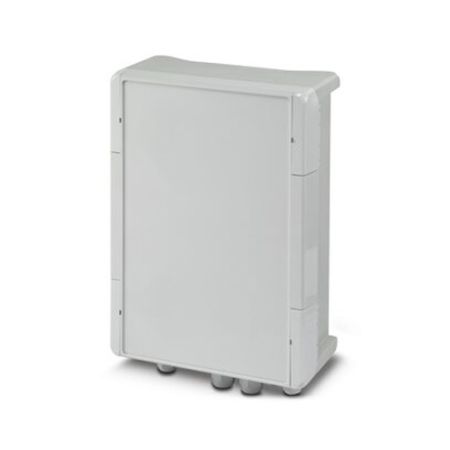

Промышленный коммутатор Phoenix Contact Smart Camera Box SCX 2POE 2LX для систем видеонаблюдения (1108543)

Smart Camera Box для подключения конечных устройств PoE, два порта PoE, два порта Uplink (SFP-Slots), управляемый коммутатор, защита от перенапряжений и сплайс-кассета встроены, напряжение питания 100 ... 240 В AC, монтаж на стене и мачте.

Smart Camera Box используется для подключения оконечных устройств PoE, например, IP-камер, к видеосерверу. Через Smart Camera Box можно подавать напряжение на оконечные устройства PoE и другие внешние устройства.

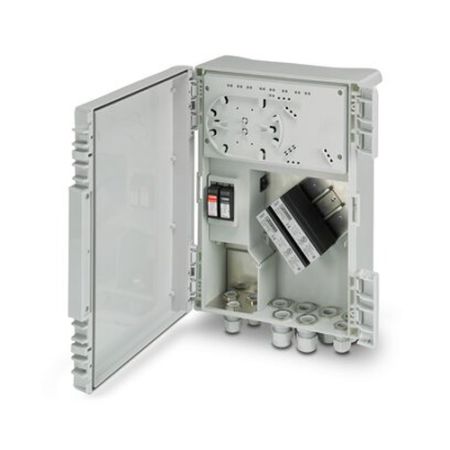

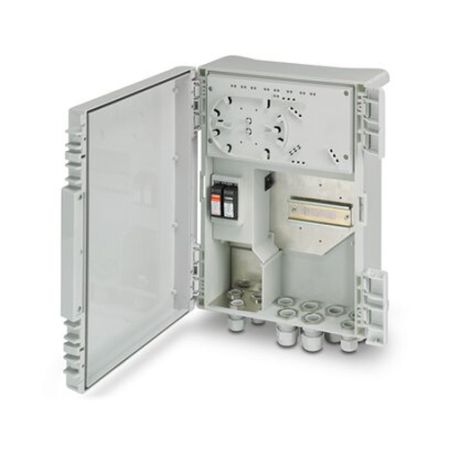

Управляемый коммутатор Power over Ethernet для наружного применения Smart Camera Box содержит блок питания, зону размещения соединений для напряжения питания переменного тока, сменные модули защиты от перенапряжения и раздел со встроенным питанием 24 В DC и монтажной рейкой для установки дополнительных устройств.
Она объединяет функциональные возможности обычных клеммных коробок, оснащенных стандартными устройствами для крепления на монтажной рейке, в одном компактном устройстве. Это значительно сокращает время на проектирование и установку.
Многочисленные функции управления и мониторинга обеспечивают надежный режим работы установки.

Преимущества для Вас
• Экономия затрат за счет использования решения all-in-one, позволяющего сосредоточить весь набор функций в одном корпусе

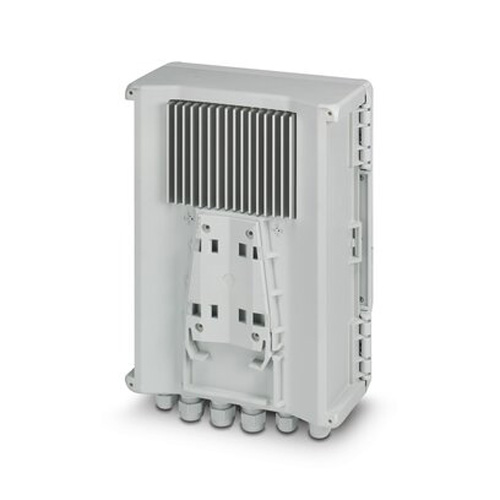

• Большая экономия времени благодаря использованию адаптера для монтажа на стене или мачте
• Минимальные затраты на электромонтаж
• Сменное устройство защиты от перенапряжений
• Большое количество оповещений по SNMP, например, при покушении на саботаж или неисправном устройстве защиты от перенапряжений
• Расширенное управление PoE для надежной эксплуатации IP-камер
• Простые ввод в эксплуатацию и конфигурирование через управление через веб-интерфейс или ПО FL Network Manager

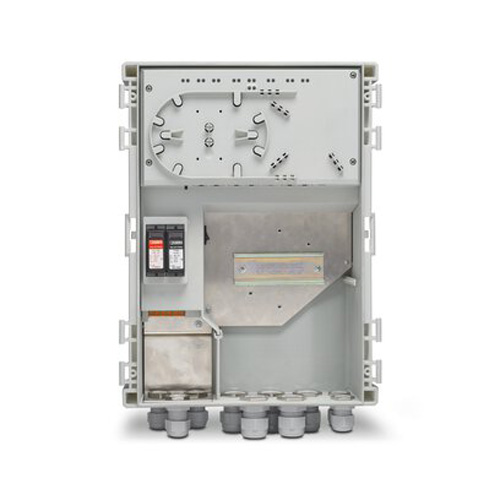

• Встроенная сплайс-кассета для надежного хранения волоконных соединений и резервов
• Управляемый коммутатор Ethernet с RSTP, VLAN, SNMP и другими функциями

Принадлежности в комплекте:
• F-MS 12 HD ST (1224885) - Запасной штекер для Smart Camera Box SCX для линии N-PE: 10 шт.
• VAL-MS 320 HD ST (1224886) - Запасной штекер для Smart Camera Box SCX для линии L-N: 10 шт.
• VAL-MS 230 ST (2798844) - Штекерный модуль для защиты от импульсных перенапряжений, тип 2, с мощным варистором для базового элемента VAL-MS, контроль перегрева, визуальный индикатор неисправности. Исполнение: 230 В AC: 10 шт.
• VAL-MS 350 VF ST (2856595) - Штекерный модуль для защиты от импульсных перенапряжений, тип 2, с последовательно включенными варистором и газонаполненным искровым разрядником для базового элемента VAL-MS, контроль перегрева, визуальный индикатор неисправности. Исполнение: 350 В AC: 10 шт.
• SCX-CLAMP 14X51-127 (1175556) - Мачтовые хомуты, 2 штуки, с быстродействующим креплением для монтажа на мачтах диаметром 51 ... 127 мм: 1 шт.
• SCX-CLAMP 14X102-254 (1188634) - Мачтовые хомуты, 2 штуки, с быстродействующим креплением для монтажа на мачтах диаметром 102 ... 254 мм: 1 шт.
• FOC-LC:PA-LC:PAOM4:D01/5 (1115621) - Перемычка OM4-Duplex, многомодовая, LC-LC, шлифовка UPC, длина 5 м: 1 шт.
• FOC-LC:PA-LC:PA-OS2:D01/5 (1115626) - Перемычка OS2-Duplex, одномодовая, LC-LC, шлифовка UPC, длина 5 м: 1 шт.

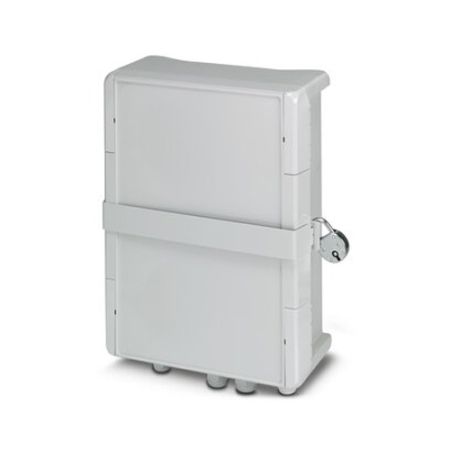

• SCX-DOOR-LOCK (1184401) - Прочная дверная задвижка с фиксатором для безопасного запирания Smart Camera Box, защищает от несанкционированного доступа, для навесного замка с диаметром дужки до 12 мм: 1 шт.
• FL SFP WDM10-B (2702441) - Гигабитный модуль SFP WDM для передачи данных на расстояние до 10 км по оптоволоконной линии с длиной волны 1550/1310 нм: 1 шт.
• FL SFP SX2 (2702397) - Гигабитный модуль SFP для передачи данных на расстояние до 2 км с длиной волны 1310 нм: 1 шт.
• FL SFP WDM10-A (2702440) - Гигабитный модуль SFP WDM для передачи данных на расстояние до 10 км по оптоволоконной линии с длиной волны 1310/1550 нм: 1 шт.
• FL SFP LX10-B (1025401) - Гигабитный модуль SFP для передачи данных на расстояние до 10 км с длиной волны 1310 нм: 1 шт.
• FL SFP GT (2989420) - Гигабитный модуль SFP для передачи данных на расстояние до 100 м: 1 шт.
• FL NETWORK MANAGER BASIC (2702889) - FL Network Manager, ПО на базе SNMP для настройки параметров и обновления микро-ПО, для простого ввода в эксплуатацию управляемых коммутаторов: 1 шт.
• SCX M20-1/2NPT (1247389) - Адаптер NPT, нержавеющая сталь, M20 на 1/2": 1 шт.

Технические характеристики:
Питание
• Диапазон напряжения питания: 100 В AC ... 240 В AC (однофазное)
• Допуск: -15 % ... +10 %
• Номинальная частота: 50 Гц ... 60 Гц
• Диапазон номинальных токов: 1,2 A ... 2,9 A
• Защитный автоматический выключатель/предохранитель: Защитный автоматический выключатель, 6 А ... 16 А, характеристика B, C, D, K
• Расчетное напряжение изоляции: 3 кВ AC (Вход/выход, МЭК/EN 60950-1)
• Степень защиты: I (Защитное заземление всех токоведущих частей корпуса)
• Система питания: TN, TT
• Тип подключения: Пружинные зажимы Push-in
• Длина снятия изоляции: 10 мм
• Сечение провода :
- гибкий: 0,20 мм² ... 6,00 мм²
- однож.: 1,00 мм² ... 6,00 мм²
- AWG гибкий: 24 AWG ... 10 AWG
- Гибкий с наконечником без пластм. втулки: 0,2 мм² ... 4 мм²
- Гибкий с наконечником с пластмассовой втулкой: 0,2 мм² ... 4 мм²
- 2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой: 0,5 мм² ... 1,5 мм²
Резьбовой кабельный ввод
• Тип резьбы, резьбовой кабельный ввод:
- 5x M20, 5x M25
- согласно UL: 2x M20, 5x M25
• Момент затяжки кабельного ввода:
- M20: 2 Нм
- M20:, UL 4 Нм
- M25: 3,5 Нм
- M25:, UL 5 Нм
• Наружный диаметр кабеля:
- M20: 6 мм ... 12 мм
- M25: 6 мм ... 10 мм
• Разгрузка от натяжения: МЭК 62444
Для монтажа согласно UL применяйте крепления Conduit: 3x 1/2" NPT (L, N, PE)
Порты PoE
• Количество портов:
- SCX 4POE 2LX: 4
- SCX 2POE 2LX: 2
• Наименование: Ethernet / Fast Ethernet / Gigabit-Ethernet
• Тип подключения: Гнездо RJ45
• Указание по типу подключения: Autonegotiation и Autocrossing
• Среда передачи: Медь
• Скорость передачи данных: 10/100/1000 Мбит/с
• Дальность передачи: 100 м (На каждый сегмент)
• Power over Ethernet: PoE-стандарт IEEE 802.3bt, at, af
• Выходная мощность, макс.:
- 165 Вт (>55 °C ухудшение характеристик)
- 155 Вт (Если переключающий выход активен, ограничение рабочих характеристик при >55 °C)
- SCX 4POE 2LX: 90 Вт (Ограничение рабочих характеристик >50 °C на порт POE1...3); 30 Вт (POE4)
- SCX 2POE 2LX: 90 Вт (Ограничение рабочих характеристик >50 °C на порт POE1/2)
Порты Uplink
• Количество портов: 2
• Тип подключения: SFP-порты
• Указание по типу подключения: Модули SFP доступны в качестве принадлежностей
• Среда передачи: в зависимости от используемого SFP-модуля
• Скорость передачи данных: 100/1000 Мбит/с (в зависимости от используемого SFPмодуля)
• Дальность передачи: < 80 км (в зависимости от используемого SFP-модуля)
Конфигурационный интерфейс
• Количество портов: 1
• Тип подключения: RJ45
Коммутатор с промежуточным хранением в соответствии со стандартом IEEE 802.3
• Управление:
- Управление через Web-интерфейс (HTTP/HTTPS)
- SNMPv2/v3
- Command-line interface (Telnet, SSH)
• Функция диагностики RMON History:
- LLDP (Link Layer Discovery Protocol)
- SNMP-прерывания
- N:1-Portmirroring
- ACD (Address Conflict Detection)
• Функции фильтра:
- Приоритетность портов
- VLAN (до 32 VLANs)

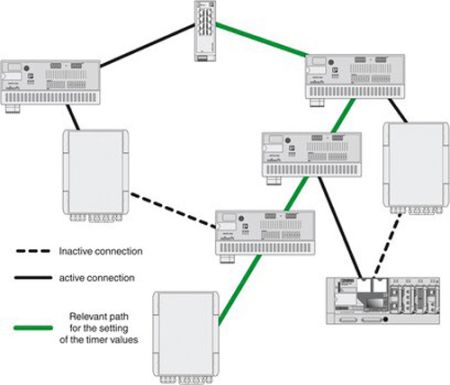

• Резервирование:
- RSTP (Rapid Spanning Tree Protocol)
- Large Tree Support
- FRD (Fast Ring Detection)
• Синхронизация времени: SNTP (Simple Network Time Protocol)
• Настройка параметров по IP:
- DHCP-клиент
- BootP
- Статический IP-адрес
• Другие функции: Jumbo-кадры
• Таблица MAC-адресов: 8k
Переключающий выход
• Количество портов: 1
• Конфигурирование: Конфигурирование через веб-интерфейс
• Выходное номинальное напряжение: 24 В DC ±10 % (Питание устройств внутри Smart Camera Box)
• Выходной ток: 300 мА (стандартный (типовой))
• Нагрузка / выходная нагрузка, выход тока: без индуктивной нагрузки
• Тип подключения: Пружинные зажимы Push-in
• Длина снятия изоляции: 10 мм
• Сечение провода:
- гибкий 0,2 мм² ... 1,5 мм²
- однож. 0,2 мм² ... 1,5 мм²
- AWG 24 AWG ... 16 AWG
- Гибкий с наконечником без пластм. втулки 0,25 мм² ... 1,5 мм² (Длина зачищенной части 8 мм)
- Гибкий с наконечником с пластмассовой втулкой 0,25 мм² ... 0,75 мм² (Длина зачищенной части 8 мм)
Использование коммутационного выхода снижает доступную мощность PoE на 10 Вт.
Защиты от перенапряжений
• Класс испытания согл. МЭК: II T2
• Стандарты / нормативные документы: МЭК 61643-11; EN 61643-11
Общие характеристики
• Степень защиты: IP65
• Ударная прочность: IK10
• Степень загрязнения: 2
• Категория перенапряжения:
- При вставленных модулях защиты: III
- Без модулей защиты: II
• Класс воспламеняемости:
- Корпус: V0
- Кабельный ввод: V2

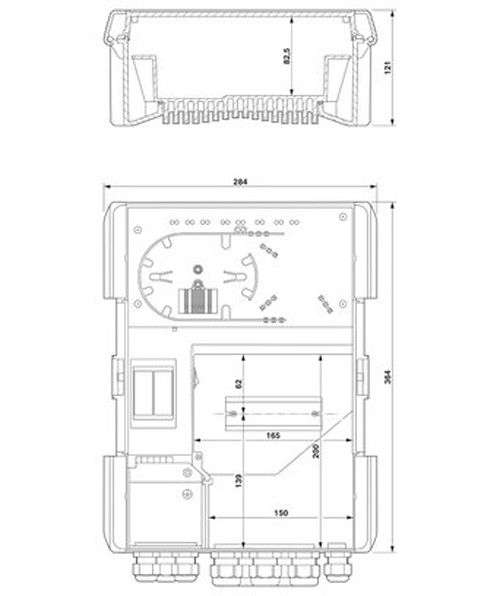

• Размеры Ш х В х Г: 284 мм x 364 мм x 121 мм
• Материал: Поликарбонат РС (Корпус)
• Вибростойкость соотв. EN 60068-2-6/IEC 60068-2-6: 1г
• Ударопрочность согласно EN 60068-2-27/МЭК 60068-2-27: 15г, 11 мс
Корпус (UL50/50E): UL (NEMA) классификация корпуса: 4X, водонепроницаемый и коррозионностойкий, подходящий для внутреннего и наружного применения
MTTF (средняя наработка до отказа)
• Стандарт SN 29500, температура 25 °C, рабочий цикл 21 %
- SCX 4POE 2LX: 450 лет
- SCX 2POE 2LX: 547 лет
• Стандарт SN 29500, температура 40 °C, рабочий цикл 34,25 %
- SCX 4POE 2LX: 228 лет
- SCX 2POE 2LX: 272 лет
• Стандарт SN 29500, температура 40 °C, рабочий цикл 100 %
- SCX 4POE 2LX: 96 лет
- SCX 2POE 2LX: 113 лет
Окружающие условия
• Температура окружающей среды:
- Эксплуатация -40 °C ... 70 °C (Ограничение рабочих характеристик >50 °C)
- Хранение/транспортировка: -40 °C ... 85 °C
• Отн. влажность воздуха: Эксплуатация: 10 % ... 95 % (без выпадения конденсата)
• Высота: 2000 м
• Стойкость, прочие данные: Устойчивость к УФ-излучению согласно UL746C (Корпус)
Соответствия/сертификаты
• CE: Соответствует требованиям ЕС
• UL, США / Канада: Listed, UL 61010-1, 3rd Edition, UL 61010-2-201, 2nd Edition CAN/CSA C22.2 No. 61010-1-12, CSA C22.2 No. 61010-2-
201:18
• Испытание вредными газами: ISA-S71.04-1985 G3 Harsh Group A
• Соответствие директиве EMV 2014/30/EU
• Помехоустойчивость согласно EN 61000-6-2
• Устойчивость к электростатическим разрядам EN 61000-4-2:
- Разряд между контактами: ± 6 кВ
- Воздушный разряд: ± 8 кВ
- Непрямой разряд: ± 6 кВ
- Примечания: Критерий B
• Электромагнитные ВЧ-поля EN 61000-4-3:
- Диапазон частот: 80 МГц ... 3 ГГц (Амплитудная модуляция 80 % при 1 кГц)
- Напряжённость поля: 10 В/м
- Примечания: Критерий A
• Испытание на невосприимчивость к быстрым переходным процессам и всплескам EN 61000-4-4:
- Вход: ± 2,2 кВ (1 минута)
- Сигнал: ± 2,2 кВ (1 минута)
- Примечания: Критерий B
• Нагрузка по импульсному току (выбросам) EN 61000-4-5:
- Вход: ± 1 кВ (Питание AC, провод на провод); ± 2 кВ (Питание AC, провод на землю)
• Влияние помех по цепи питания EN 61000-4-6:
- Диапазон частот: 0,15 МГц ... 80 МГц (Амплитудная модуляция 80 % при 1 кГц)
- Напряжение: 10 В
- Примечания: Критерий A
• Излучение помех
- Излучение помех: EN 61000-6-4, класс B, область применения: жилые и малые офисные помещения
- Излучение кондуктивных помех: EN 61000-6-3 Класс B, область применения: жилые и малые офисные помещения
- Критерий А Нормальные рабочие параметры со значениями в заданных пределах
- Критерий B Временное ухудшение рабочих параметров, которое устраняется самим устройством
