Источник бесперебойного питания SKAT-V.24DC-18 RACK

Источник бесперебойного питания SKAT-V.24DC-18 RACK

SKAT-V.24DC-18 Rack (СКАТ ИБП-24/18-RACK) предназначено для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и максимальным суммарным током нагрузок, включая ток заряда АКБ 18 А.

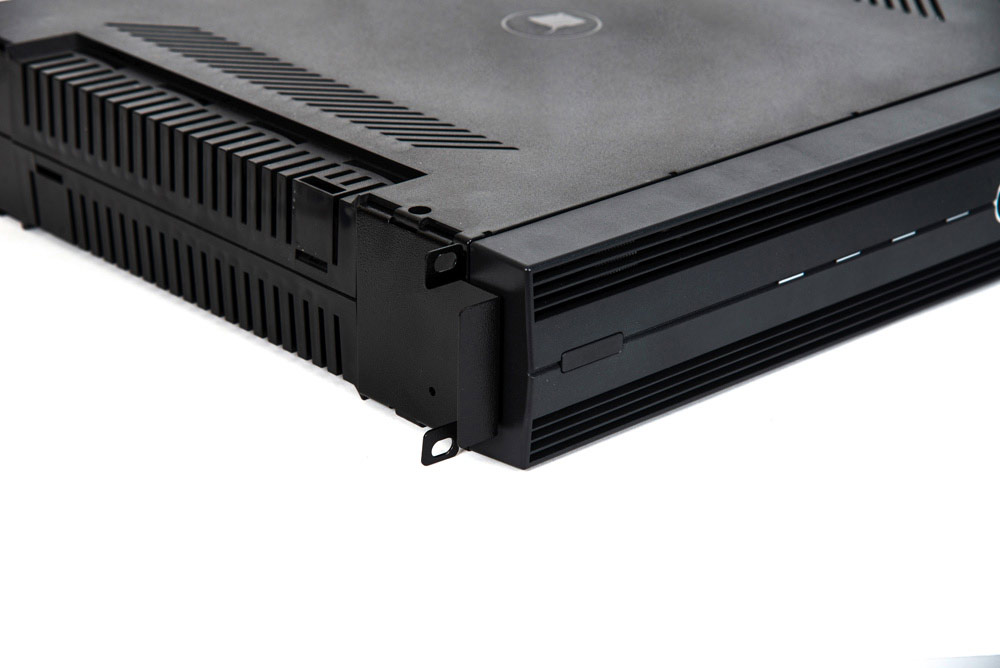

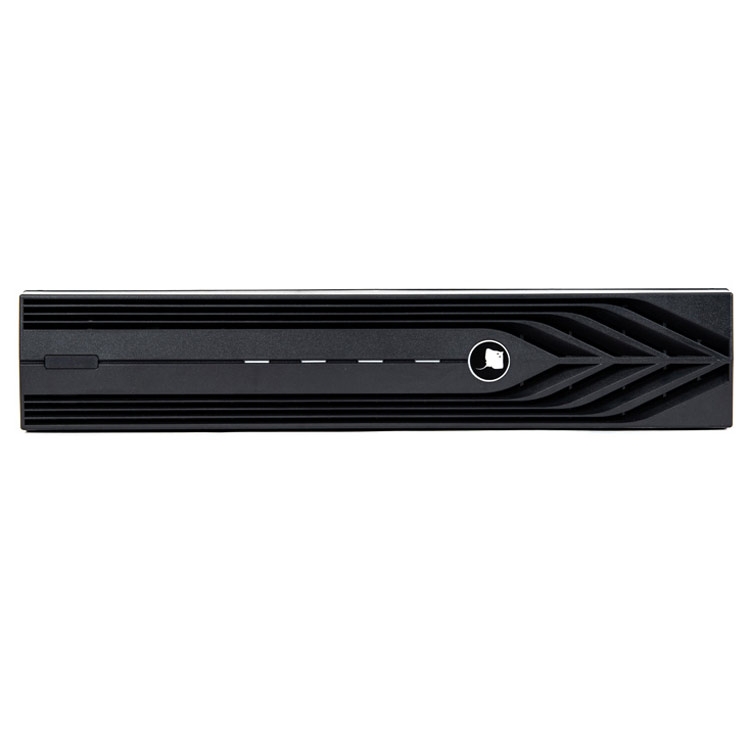

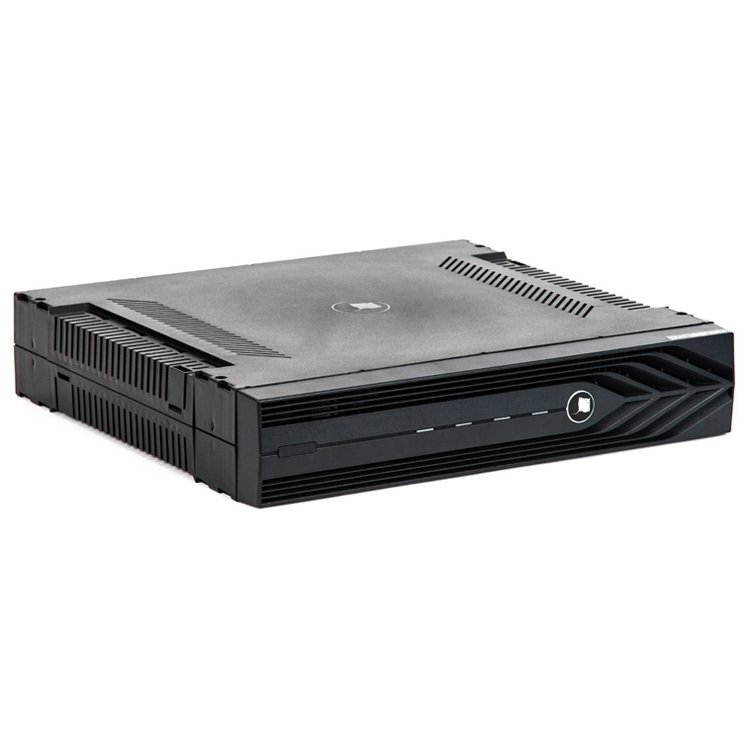

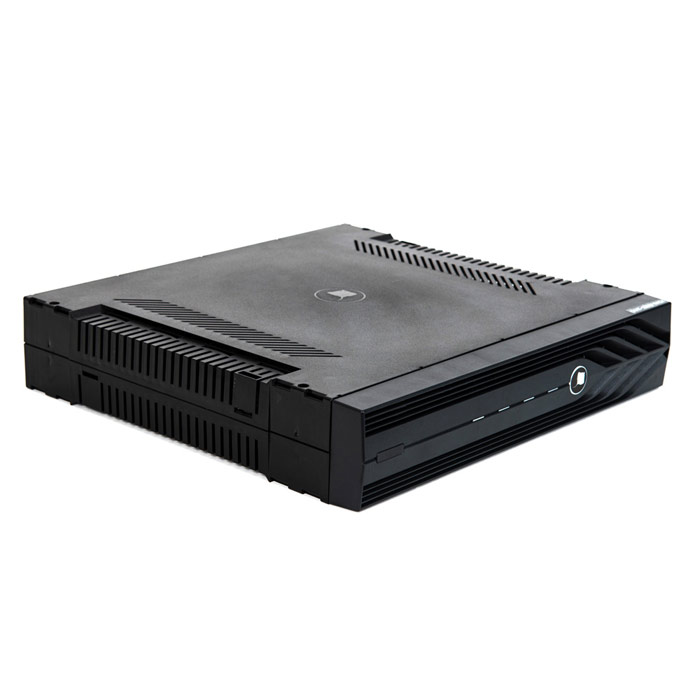

Источник вторичного питания SKAT-V.24DC-18 Rack (СКАТ ИБП-24/18-RACK) выполнено в корпусе высотой 2U и предназначено для установки в стойки или шкафы 19".

Особенности
• питание нагрузки стабилизированным напряжением постоянного тока при наличии напряжения в электрической сети (режим «ОСНОВНОЙ») согласно п.2 таблицы и суммарным током потребления включая ток заряда АКБ, не более 18 А;
• заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п.1 таблицы напряжением заряда АКБ согласно п.3 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п.6 таблицы;
• ограничение тока заряда АКБ (п.6 таблицы) и возможность выбора одного из четырёх значений тока ограничения;
• температурная компенсация напряжения заряда АКБ при наличии питающей сети в соответствии с п.4 таблицы (при применении термодатчика АКБ (входит в комплект поставки);
• автоматический переход в режим питания нагрузки от внешней АКБ постоянным напряжением согласно п.2 таблицы, с током потребления не более 18 А при снижении напряжения электрической сети ниже значения, указанного в п.1 таблицы или при отключении электрической сети (режим «РЕЗЕРВ»);
• защита источника и нагрузки от неправильного подключения (переполюсовки) клемм АКБ посредством плавкого предохранителя;
• защита от короткого замыкания клемм АКБ;
• контроль наличия АКБ;
• защита АКБ от глубокого разряда в режиме «РЕЗЕРВ» путём отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п.9 таблицы;
• световая индикация режима работы источника светодиодными индикаторами «СЕТЬ», АКБ», «ВЫХОД», «АВАРИЯ»;
• защита питающей сети от короткого замыкания в источнике посредством плавкого предохранителя;
• функция «холодный запуск», обеспечивающая восстановление работоспособности источника при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения нажатием на кнопку «холодный запуск»;
• выдача информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики замыкающими контактами трёх реле сигнальных выходов.

Характеристики:
• Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В: 187…250
• Выходное напряжение постоянного тока, В:
- при наличии напряжения сети 220 В, режим «ОСНОВНОЙ: 26,0*…27,7
- при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»: 21,0…27,5
• Напряжение заряда АКБ при наличии сетевого напряжения: 26,0…27,8
• Коэффициент термокомпенсации напряжения заряда АКБ, мВ/ ºС: -40…38**
• Ток нагрузки максимальный, A:
- при наличии сети 220 В, режим «ОСНОВНОЙ» 18 ***
- от АКБ, режим «РЕЗЕРВ»: 18
• Ограничение тока заряда АКБ (устанавливается переключателем), A: 3; 6; 9; 18;
• Ток, потребляемый источником от АКБ в режиме «РЕЗЕРВ» без нагрузки, А, не более: 0,4
• Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном (максимальном суммарном) токе нагрузки и заряда, мВ, не более: 150
• Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 20,5…21,5
• Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 30
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением: 12 В
• Рекомендуемая ёмкость АКБ, Ач :26—100****
• Количество АКБ, шт.: 2
• Максимальное сечение провода, зажимаемого в клеммах колодок, мм2:
- «ВЫХОД» и «АКБ» 2,5
- «Информационные 2,5 выходы»
• Габаритные размеры ШхГхВ, не более, мм: без упаковки: 445х415х88; в упаковке: 525х455х97
• Масса, НЕТТО (БРУТТО), кг, не более: 3,4 (4,6)
• Диапазон рабочих температур, °С: -10…+40
• Относительная влажность воздуха при 25 °С, %, не более: 80
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
• Степень защиты оболочкой по ГОСТ 14254-96: IP20

* При максимальной нагрузке уровень выходного напряжения падает не более, чем на 0,4 В.
** Термокомпенсация обеспечивается подключением термодатчика KTY81-120 (входит в комплект поставки).
*** Если суммарный ток, потребляемый нагрузками, 18 А и выше, происходит разряд АКБ.
**** Значение тока заряда АКБ не должно превышать 20% от значения номинальной ёмкости АКБ, поэтому, для исключения «перезарядки» и термического повреждения АКБ не рекомендуется использовать аккумуляторные батареи ёмкостью менее, чем указанно в п.12 таблицы.
