Источник вторичного электропитания резервированный 12В 8А (макс 9.5А) под акб.12В 17(18) А∙ч. 8 распределённых выходов × 1.25 А. Регулировка выходного напряжения 12.5÷14.5В. Защита от перегрузки и короткого замыкания каналов.
Параметры ББП:
• Входное напряжение: ≈175÷245В, частота 50 Гц;
• Выходное напряжение: 12,5 – 14,5 В (регулируется);
• Суммарный ток восьми каналов: 8 А (кратковременно не более 9,5 А)
• Номинальный выходной ток одного канала: не более 1,25 А
• Ток заряда АКБ: 0,1 – 0,5 А
• Напряжение заряда АКБ: 13,5÷13,8 В
• Количество выходных каналов: 8
• Температурный диапазон: -20…+55°С
• Масса без аккумулятора: 1,82 кг
• Индикация рабочих режимов: световая
• Время наработки на отказ: не менее 100 000 часов
Функциональные возможности:
• Защита от перегрузки каналов;
• Защита от перенапряжения каналов;
• Защита от короткого замыкания каналов;
• Защита от превышения и от понижения входного напряжения
• Самовосстановление каналов;
• Пуск с АКБ;
• Регулировка выходного напряжения.
Конструкция прибора и принцип работы
Конструкция ББП предусматривает его использование в настенном положении. В корпусе изделия предусмотрены отверстия для его крепления и для ввода проводов питания и соединительных линий.

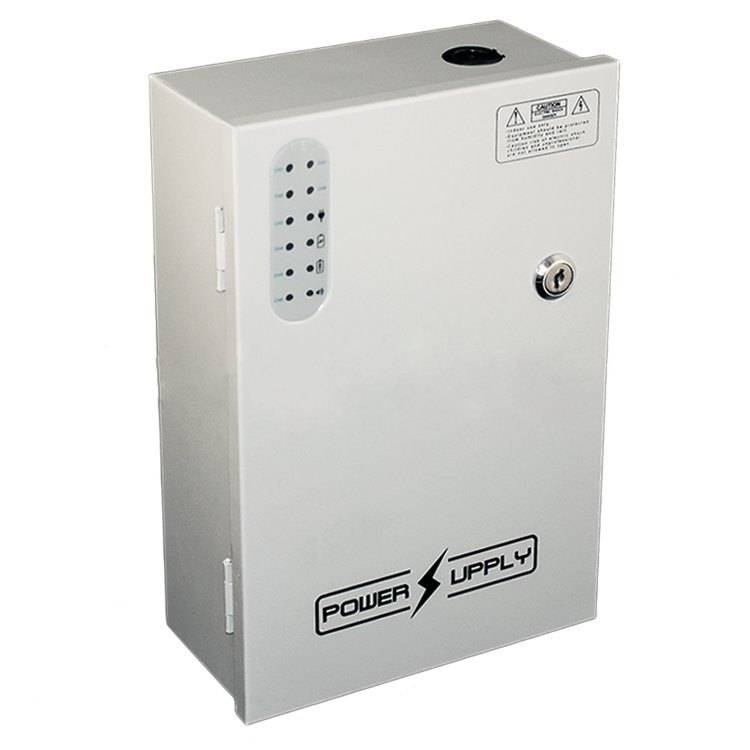

Конструктивно источник питания размещен в металлическом корпусе с открывающейся передней дверцей.
Клеммник для подключения цепи питания 220В расположен на плате.

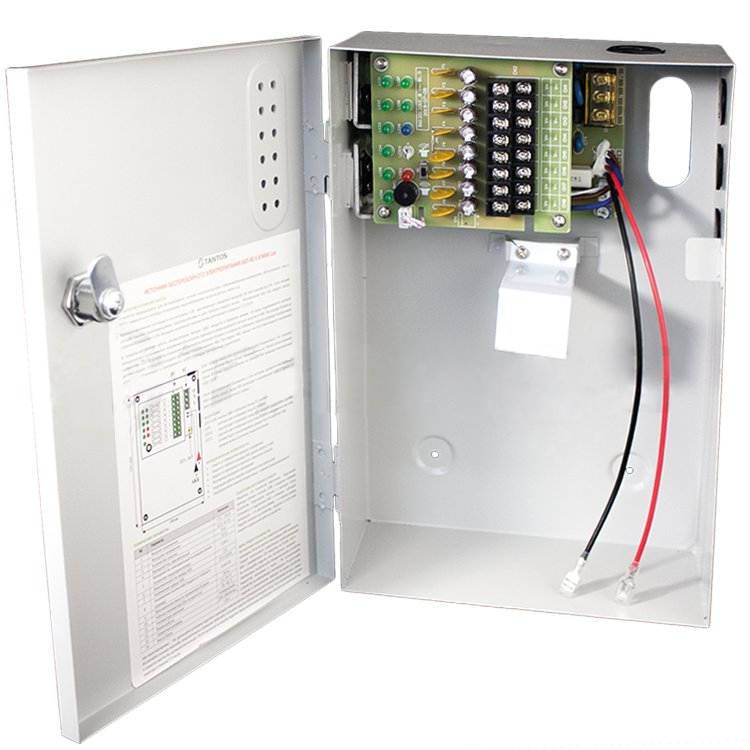

В корпусе изделия установлена плата фильтрации с восемью независимыми выходными каналами.
АКБ подключается к соответствующим клеммам красного и черного цвета.
Источник питания имеет на передней панели световые индикаторы:
• «LED1»… «LED8» индицирует наличие выходного напряжения на соответствующих каналах.
• «LED9» (POWER) индицирует наличие сетевого напряжения ярким синим цветом. Индикатор не горит при отсутствии сетевого напряжения.
• «LED10» (DC12В / CHARGE) - индикатор зелёного цвета, индицирует наличие выходного напряжения.
Горит ровным зелёным светом при наличии выходного напряжения +12В во время питания источника от сети переменного тока, а также при питании от АКБ. Единоразово мигает при перегрузке по току или коротком замыкании в цепи нагрузки.
• «LED11» (BATTERY) - индикатор красного цвета, индицирует переход на резервное питание от АКБ.
Мигает красным светом, индицируя пропадание сети переменного тока 220В. Гаснет при возобновлении подачи питания, при отключении АКБ, при аварии на АКБ (короткое замыкание в цепи АКБ, глубокий разряд АКБ).
Напряжение на выходе восстанавливается автоматически, сразу после появления сетевого напряжения или, при его отсутствии - вручную, разъединением, а затем снова подключением плюсовой клеммы аккумулятора.
Заряд аккумулятора происходит в буферном режиме током 0,1-0,5 А.
Порядок установки
Установите ББП в месте, где он защищен от воздействия атмосферных осадков, механических повреждений и доступа посторонних лиц.
Произведите монтаж линий, соединяющих ББП с источником сетевого напряжения, и подключите к нему, соблюдая полярность, цепи питания приборов в соответствии со схемой электрических соединений.
При длительном отключении ББП (более суток) и при снятом напряжении 220В, целесообразно отключить аккумулятор, сняв клемму «+».
Нагрузку рекомендовано подключать к выходным клеммам платы фильтрации.
Подготовка к работе
Проверьте работоспособность прибора:
- подайте сетевое напряжение 220В, 50Гц. При этом должны загореться индикаторы «LED9» (POWER) и «LED10» (DC12В), свидетельствующие о его работоспособности.
- проверьте соответствие выходного напряжения значению 13,8±0,3В.
- подключите аккумулятор. Индикатор «LED10» должен загореться зелено-красным свечением.
- отключите сетевое напряжение 220В. Индикатор «LED9» погаснет, индикатор «LED11» (BATTERY) начнет мигать красным светом, что свидетельствует о переходе прибора на резервное питание.
На этом проверка закончена.
Подсоедините к клеммам ББП необходимые потребители энергии.
Проверьте правильность монтажа.
Подайте сетевое напряжение и подсоедините аккумулятор. Все индикаторы (кроме красного) должны гореть ровным, непрерывным светом.
Закройте крышку прибора и опломбируйте ее.
Бренд | Tantos |
Вид оборудования | Источник питания |
Исполнение | Для помещений |
Тип ИБП | Слаботочные |
Материал корпуса | Металл |
Тип монтажа | Настенный |
Выходное напряжение | 12 В |
Номинальный ток нагрузки | 8 А |
Напряжение питания | 175...245 В |
Рекомендуемая емкость АКБ | 17 Ач |
Мест под установку АКБ | 1 |
Способ установки АКБ | Внутренний |
Производитель | Tantos |
Вес, кг | 1.8 |
Рабочая температура | от -20°C до +55°C |
Гарантия | 1 год |
Страна производства | Китай |
