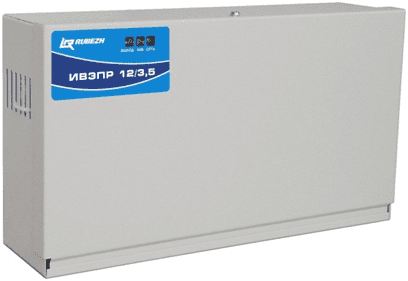

Источник вторичного электропитания резервированный ИВЭПР 12/3,5 2х7-Р БР

Источник вторичного электропитания резервированный ИВЭПР 12/3,5 2х7-Р БР.

Источник вторичного электропитания резервированный; U-вх.130...265 В, U-вых.13.4...13.8 В, I-вых.3.5 А (ном.), величина пульсаций 100 мВ, под два АКБ 12 В 7 Ач; выход "Авария" "СК", возможность подключения БР12; IP20, t-раб.-10...+50°С, 324х86х182 мм

Импульсный источник питания предназначен для стабильного бесперебойного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения. В схеме ИВЭПР 12/3,5 применён «интеллектуальный электронный ключ», обеспечивающий контроль состояния АКБ и корректировку тока их заряда, что в совокупности с высоким КПД и низким тепловыделением источника обеспечивает полный срок службы АКБ. Отличается высокой надёжностью, расширенным диапазоном сетевого напряжения 130 В - 265 В и пониженным уровнем высокочастотных помех. В зависимости от исполнения может быть предусмотрена техническая возможность подключения боксов резервного электропитания БР12 (производства ГК «Рубеж») для увеличения времени непрерывной работы от АКБ. Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

Особенности
• автоматический заряд АКБ при наличии сети переменного тока;
• автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
• электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
• защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения. При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
• электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
• защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
• защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.

Информативность
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
Индикатор СЕТЬ:
• при наличии сети 230 В - светится зеленым светом;
• при отсутствии сети 230 В - не светится.
Индикатор АКБ:
• при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
• при неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом;
• при отсутствии АКБ – не светится.
Индикатор ВЫХОД:
• при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
• при отсутствии выходного напряжения – не светится.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 12В:
На выходе «Авария» присутствует напряжение +12 В если выполняются 3 условия:
• наличие сети 230 В;
• наличие хотя бы одной исправной и заряженной АКБ;
• наличие выходного напряжения (нет КЗ).
При отсутствии любого из вышеперечисленного – напряжение 0 В (выход разомкнут). Допустимая нагрузка информационного выхода – 50 мА.

Основные технические данные:
• Электропитание источника осуществляется от сети переменного тока напряжением от 130 до 265 В и частотой от 47 до 63 Гц.
• Мощность, потребляемая от сети переменного тока, не более 62 Вт.
• Выходное напряжение при работе от сети в диапазоне токов нагрузки от 0 до 3,5 А:
– при работе от сети – (13,6 ± 0,2) В;
– при работе от АКБ – от 10,8 до 13,5 В.
• Пульсации выходного напряжения в режиме работы от сети, не более 80 мВ от пика до пика.
• Падение напряжения на источнике в резервном режиме, от АКБ до выхода, не более 0,9 В.
• Ток нагрузки (без учета тока заряда АКБ) – от 0 до 3,5 А. Допускается ток нагрузки до 4,0 А в течение 15 минут при условии непревышения среднего тока 3,5 А за 1 час при температуре окружающей среды не выше 40 °С.
• Электронная защита выхода от перегрузки и короткого замыкания (КЗ) срабатывает при токе от 4,0 до 6,0 А.
• Суммарная емкость нагрузок – не более 3300 мкФ.
• Собственное потребление источника от АКБ в резервном режиме, не более 40 мА.
• Потребление источника в режиме защиты АКБ от глубокого разряда, не более 5 мА.
• Ток заряда АКБ при работе от сети при напряжении АКБ 12,0 В – не более 0,45 А.
• При работе в резервном режиме источник обеспечивает защиту установленных АКБ от глубокого разряда.
Напряжение отключения нагрузки от АКБ составляет (10,4 ± 0,4) В.
• Источник устойчив к переполюсовке при подключении АКБ и замыканию клемм подключения АКБ.
• Источник формирует выходной сигнал «Авария» при отсутствии напряжения сети, либо при отсутствии АКБ, либо при отсутствии выходного напряжения:
а) размыканием контактов реле (типа «сухой контакт»), не имеющих гальванической связи с источником (для исполнений 2×7-Р, 2×7-Р БР, 2×12-Р БР, 2×17-Р БР).
При наличии напряжения сети, наличии хотя бы одной АКБ, наличии выходного напряжения –контакты реле замкнуты. При невыполнении любого из указанных условий – разомкнуты.
Примечание – По отдельному заказу возможна инверсная логика формирования сигнала «Авария».
б) с помощью «электронного ключа» выводом напряжения 12 В относительно общего
провода (для исполнений 2×7, 2×7 БР, 2×12 БР, 2×17 БР).
При наличии напряжения сети, наличии АКБ, наличии выходного напряжения – на выходе напряжение, равное выходному (13,6 ± 0,2) В. При невыполнении любого из указанных условий – высокоимпедансное состояние.
Нагрузочная способность «электронного ключа» выхода «Авария» – до 50 мА.
• Контакты реле типа «сухой контакт» обеспечивают коммутацию переменного тока до 0,5 А напряжением до 120 В и постоянного тока до 1 А напряжением до 60 В.
• Порог включения индикации «Предварительный разряд АКБ» (свечение оранжевым цветом индикатора АКБ) – (11,1 ± 0,2) В.
• Выход источника гальванически изолирован от корпуса.
• Время технической готовности источника к работе после подключения к сети – не более 10 с.
• Наработка на отказ – не менее 40000 ч.
• Средняя вероятность безотказной работы за 1000 ч – не менее 0,98.
• Средний срок службы – 10 лет.
