Источник вторичного электропитания резервированный ИВЭПР-1250-7/2 (ББП-50-7/2)

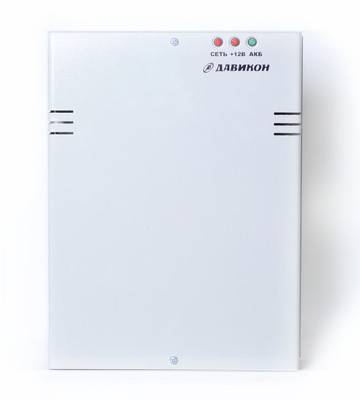

Источник вторичного электропитания резервированный ИВЭПР-1250-7/2 (ББП-50-7/2).

• Металлический корпус
• U=11,5 - 14В
• Iном=5А, Iмакс.=5,5А
• АКБ 2х7А/ч

ИВЭПР предназначен для установки внутри помещения и рассчитан на круглосуточный режим работы. Обеспечивает автоматический переход на питание от аккумулятора при отсутствии напряжения сети. Конструктивно источник питания размещен в металлическом корпусе с открывающейся передней крышкой. Имеется возможность установки АКБ ёмкостью 2x7А/ч, регулировки выходного напряжения в пределах от 11 до 14 В; номинальный ток 5 А, максимальный – 6 А.

• Упрощённая, но надёжная схема заряда АКБ.
• Обеспечивает автоматический переход на питание от АКБ при отсутствии напряжения сети.
• Индикация штатного состояния и неисправности.
• Допускается продолжительное время нахождения источника питания в режиме короткого замыкания или перегрузки.

Параметры ИВЭПР:
• Входное напряжение - ≈150÷242В, частота 50 Гц;
• Постоянное выходное напряжение без нагрузки, при наличии 220В - 13,5±0,3В;
• Постоянное выходное напряжение при номинальной нагрузке – 13,2±0,3В;
• Отсутствии сетевого напряжения, от АКБ - 11,0 - 12,0В;
• Напряжения пульсаций (от пика до пика) не более 30 мВ;
• Размер  220х280х75мм
• Вес  1,64 кг

Конструкция ИВЭПР предусматривает его использование в настенном положении. В корпусе изделия предусмотрены отверстия для его крепления и для ввода проводов питания и соединительных линий.

Конструктивно источник питания размещен в металлическом корпусе:
• для ИВЭПР-1250 - с открывающейся передней крышкой, габариты прибора 200х220х75;
• для ИВЭПР-1250-7/2 - с открывающейся передней крышкой, габариты прибора 220х280х75;
• для ИВЭПР-1250-17 - с открывающейся дверцей с замком, габариты прибора 230х290х100.

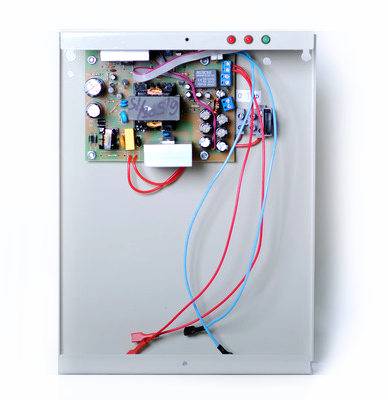

На печатной плате расположены винтовые клеммники ХP2 и XP3 для подключения нагрузки и ХP4 – для подключения аккумуляторной батареи. Клеммник для подключения цепи 220В и заземления выведен за пределы платы и установлен на корпусе. Предохранитель F1 по цепи 220В номиналом 3А установлен на печатной плате. Предохранитель F2 в цепи аккумуляторной батареи номиналом 5А установлен на печатной плате.
В ИВЭПР имеется возможность регулировки выходного напряжения в пределах от 10 до 14,5В в том случае, когда нет необходимости в резервировании. Для возможности регулирования на плате прибора установлен подстроечный резистор R12.

На лицевой панели источника питания расположены световые индикаторы, отображающие его состояние:
- «220В» индикатор красного цвета, индицирует наличие сетевого напряжения 220В.
Индикатор не горит, либо мигает раз в две секунды:
- отсутствие сетевого напряжения,
- токовая перегрузка,
- короткое замыкание на выходе.
Каждое мигание соответствует попытке восстановить напряжение на выходе. Если неисправность, вызвавшая перегрузку, устранена – напряжение на выходе возвращается к исходному значению, снова подключается аккумулятор;
- «АКБ +12В» - индикатор зелёного цвета, индицирует наличие выходного напряжения и целостность цепи АКБ.
Горит ровным светом:
- наличии выходного напряжения +12В,
- во время питания источника от сети переменного тока или от АКБ, а так же целостности цепи АКБ (предохранителя F2 номиналом 5А).
Гаснет:
- перегрузка по току,
- короткое замыкание в цепи нагрузки,
- нарушение целостности цепи АКБ (перегорании предохранителя F2),
- пропадание сети переменного тока 220В – при отсутствии АКБ.

 Допускается продолжительное время нахождения источника питания в режиме короткого замыкания или перегрузки – мощность, потребляемая и рассеиваемая источником в этом режиме, не превышает нескольких Вт.
Категорически запрещается переполюсовка клемм АКБ.
Напряжение на выходе восстанавливается или автоматически, сразу после появления сетевого напряжения или, при его отсутствии – вручную при подключении аккумулятора.
Заряд аккумулятора происходит в буферном режиме током 0,2-0,7А.
