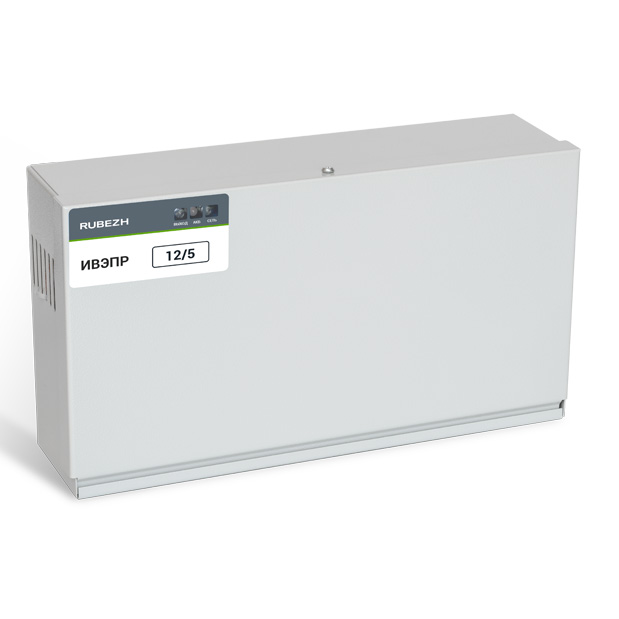

Источник вторичного электропитания резервированный ИВЭПР 12/5 2х7-Р БР

Источник вторичного электропитания резервированный ИВЭПР 12/5 2х7-Р БР

Источник вторичного электропитания резервированный Uвых.12В, Iвых.5А(до 5,5А кратковрем.), Uвх.140…265В, Pпотр.87Вт, защита от КЗ и разряд., свет.индикац., вых."СК"(АВАРИЯ), под АКБ 2х12В/7А∙ч, IP20, tраб.-10…+50°С, 324х86х184 мм, метал.корпус

Импульсный источник питания предназначен для стабильного бесперебойного электропитания средств охранной и пожарной сигнализации, а также систем видеонаблюдения.
Источник сертифицирован на соответствие ГОСТ Р 53325-2009.

Источник вторичного электропитания резервированный ИВЭПР 12/5 соответствует требованиям ГОСТ Р 53325-2012, ТР ТС 004/2011, ТР ТС 020/2011 и предназначен для бесперебойного электропитания средств охранно-пожарной сигнализации постоянным напряжением номинального значения 12 В.
Резервирование осуществляется от одной или двух герметизированных свинцовых аккумуляторных батарей (далее по тексту - АКБ) номинальным напряжением 12 В, емкостью 7, 12 или 17 А·ч

Источник предназначен для круглосуточной непрерывной эксплуатации в закрытых помещениях при: – температуре окружающей среды от минус 25 до плюс 50 °С; – относительной влажности воздуха до 93% (без образования конденсата).
Степень защиты оболочки IP20 по ГОСТ 14254-96.

Особенности
• автоматический заряд АКБ при наличии сети переменного тока;
• автоматический переход на работу от АКБ при снижении сетевого напряжения ниже минимального рабочего значения и возврат на питание от сети при восстановлении сетевого напряжения;
• электронную защиту от переполюсовки при подключении АКБ и замыкания клемм присоединения АКБ. При работе от сети переполюсовка или замыкание клемм АКБ не влияет на выходное напряжение;
• защиту аккумуляторных батарей от глубокого разряда путём отключения АКБ от нагрузки при снижении напряжения на АКБ ниже определённого значения.
При отсутствии сетевого напряжения после подключения исправной, заряженной АКБ источник выходит на заданный режим выходного напряжения автоматически;
• электронную защиту источника от короткого замыкания и перегрузок по току. После устранения режима короткого замыкания или перегрузки источник автоматически восстанавливает выходное напряжение;
• защиту схемы источника от повреждений при скачках сетевого напряжения за счёт наличия металлоксидного варистора;
• защиту нагрузки от повышенного напряжения в случае неисправности схемы стабилизации источника путем отключения выходного напряжения.

ИНФОРМАТИВНОСТЬ
На передней панели корпуса расположены индикаторы наличия сетевого напряжения («СЕТЬ»), выходного напряжения («ВЫХОД») и состояния АКБ («АКБ»).
• Индикатор СЕТЬ:
- при наличии сети 230 В - светится зеленым светом;
- при отсутствии сети 230 В - не светится.
• Индикатор АКБ:
- при наличии хотя бы одной исправной и заряженной АКБ - светится зеленым цветом;
- при разряде АКБ на 80% светится оранжевым светом (режим «предварительный разряд»);
- при отсутствии/неисправности/ неправильном подключении (переполюсовке) обеих АКБ - светится красным цветом.
• Индикатор ВЫХОД:
- при наличии напряжения на выходе (нет КЗ) - светится зеленым цветом;
- при отсутствии выходного напряжения – не светится.
В источнике предусмотрен сигнал «Авария» для передачи информации о наличии неисправности во внешние цепи в виде транзисторного ключа с формированием потенциала 12В:
На выходе «Авария» присутствует напряжение +12 В если выполняются 3 условия:
– наличие сети 230 В;
– наличие хотя бы одной исправной и заряженной АКБ;
– наличие выходного напряжения (нет КЗ).
При отсутствии любого из вышеперечисленного – напряжение 0 В (выход разомкнут). Допустимая нагрузка информационного выхода – 50 мА.
В исполнении «-Р» информационный сигнал «АВАРИЯ» сделан в виде замыкающихся контактов электромеханического реле («сухой контакт»): при наличии всех трех вышеперечисленных условий – контакты реле замкнуты, при отсутствии любого из вышеперечисленного – разомкнуты.

Характеристики:
• Электропитание источника осуществляется от сети переменного тока напряжением от 130 до 265 В и частотой от 47 до 63 Гц.
• Мощность, потребляемая от сети переменного тока, не более 120 Вт.
• Выходное напряжение в диапазоне токов нагрузки от 0 до 5 А: – при работе от сети – (13,4 - 13,8) В; – при работе от АКБ – (10,8 - 13,5) В.
• Пульсация выходного напряжения в режиме работы от сети - не более 100 мВ.
• Падение напряжения на источнике в резервном режиме, от АКБ до выхода – не более 0,7 В.
• Ток нагрузки (без учета тока заряда АКБ) – от 0 до 5 А.
• Электронная защита выхода от перегрузки и короткого замыкания (КЗ) срабатывает при токе от 8,5 до 9,5 А.
• Суммарная емкость нагрузок – не более 7000 мкФ.
• Собственное потребление источника от АКБ в резервном режиме, не более 40 мА.
• Потребление источника в режиме защиты АКБ от глубокого разряда, не более 6 мА.
• Максимальный ток заряда для каждой АКБ при работе от сети при напряжении (12,6 ± 0,1) В - не более 1,2 А.
• При работе в резервном режиме источник оббеспечивает защиту установленных АКБ от глубокого разряда. Напряжение отключения нагрузки от АКБ составляет (10,4 ± 0,4) В.
• Источник устойчив к переполюсовке при подключении АКБ и замыканию клемм подключения АКБ.
• Источник обеспечивает формирование выходного сигнала «Авария»:
а) Переключением контактов реле (типа «сухой контакт»), для вариантов исполнения с реле.
При наличии напряжения сети, наличии хотя бы одной АКБ, наличии выходного напряжения контакты реле замкнуты и соответственно замкнуты контакты «1», «2» клеммника винтового, установленного на плате , а «1», «3» соответственно разомкнуты.
При невыполнении любого из указанных условий – контакты реле и выводы клеммника «1», «2» разомкнуты, а «1», «3» замкнуты.
б) С помощью «электронного ключа» выводом «2», напряжением не менее 13 В, лог. «1» относительно вывода «1».
в) С помощью транзистора с открытым коллектором выводом «3», напряжением не более 0,5 В, лог. «0», относительно вывода «1». При наличии напряжения сети, наличия хотя бы одной АКБ, наличии выходного напряжения - на выходе напряжение равное выходному (13,4 - 13,8) В.
При невыполнении любого из указанных условий – высокоимпендансное (В) состояние на выводе «2» и 13 В лог. «1», на выводе «3» относительно вывода «1».
Нагрузочная способность «электронного ключа» выхода «Авария» – до 20 мА.
• Контакты реле типа «сухой контакт» обеспечивают коммутацию переменного тока до 0,5 А напряжением до 120 В и постоянного тока до 1 А напряжением до 60 В.
• Порог включения индикации «Предварительный разряд АКБ» (свечение оранжевым цветом индикатора АКБ) – (11,1 ± 0,2) В.
• Выход источника гальванически изолирован от корпуса.
• Время технической готовности источника к работе после подключения к сети – не более 10 с.
• Наработка на отказ – не менее 40000 ч.
• Вероятность безотказной работы за 1000 часов – не менее 0,98.
• Средний срок службы – 10 лет.
