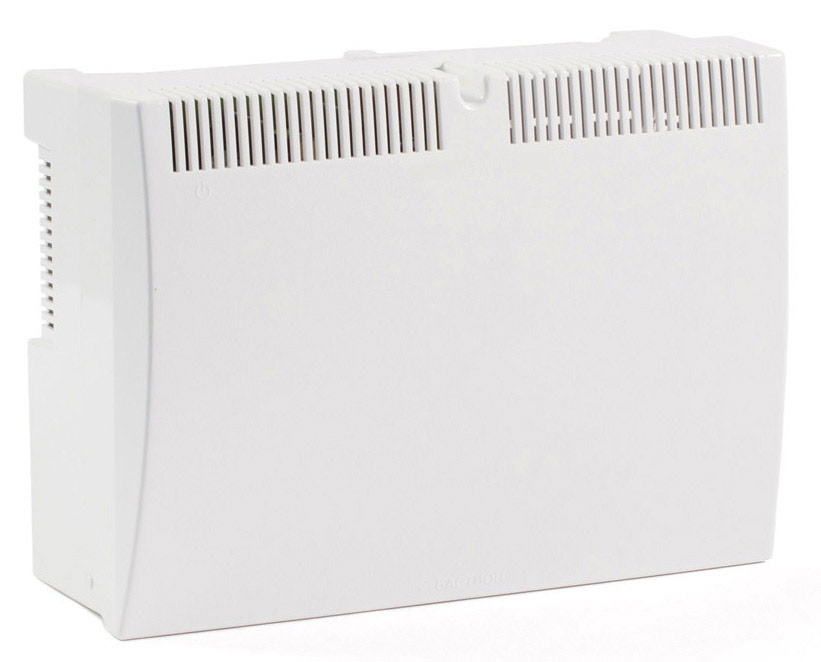

Источник бесперебойного питания РАПАН 24/3

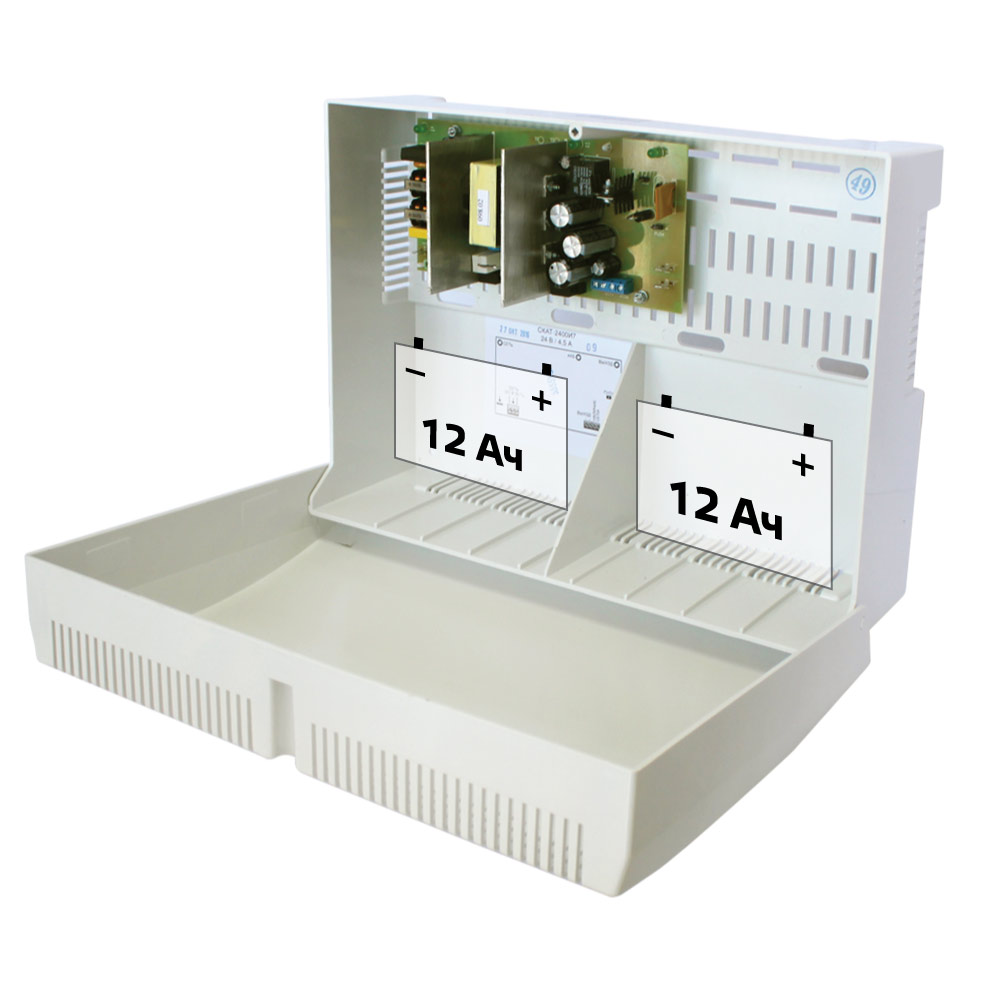

Источник бесперебойного питания РАПАН 24/3 - 24 В, 3 А, пластиковый корпус под 2 АКБ 12 Ач, защита АКБ, защита выхода от КЗ и перегрузки.

Источник вторичного электропитания резервированный РАПАН-24/3 предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, систем видеонаблюдения и других потребителей с номинальным напряжением питания 24 В постоянного тока и токами потребления 3 А, а также резервного электропитания устройств с токами потребления до 3,5 А.

РАПАН-24/3 служит для электропитания нагрузки от сети, при её наличии, и от аккумуляторной батареи в отсутствии сети. Изделие рассчитано на круглосуточный режим работы и предназначено для эксплуатации в закрытых помещениях.

Особенности
• световая индикация наличия напряжения электрической сети;
• световая индикация наличия выходного напряжения;
• питание нагрузки стабилизированным напряжением согласно п. 2 таблицы при наличии напряжения в электрической сети, режим «Основной»;
• резервное питание нагрузки постоянным напряжением согласно п. 2 таблицы (режим «РЕЗЕРВ»);
• автоматический переход на резервное питание от АКБ при отключении электрической сети;
• контроль наличия АКБ;
• оптимальный заряд АКБ при наличии напряжения в электрической сети, согласно п. 4 таблицы;
• защита АКБ от глубокого разряда;
• защита от переполюсовки клемм АКБ;
• электронная защита от короткого замыкания клемм АКБ;
• защита от короткого замыкания на выходе с отключением выходного напряжения;
• автоматическое восстановление выходного напряжения после устранения причины замыкания в режиме «ОСНОВНОЙ»;
• защита нагрузки от аварии изделия;
• выдача информационного сообщений «НАЛИЧИЕ СЕТИ» посредством переключения контактов реле;
• режим «ХОЛОДНЫЙ ПУСК» позволяет автоматически восстановить работоспособность изделия при подключении исправной и заряженной АКБ в режиме «РЕЗЕРВ».

Передовые технологии и опыт мы собрали в одном приборе.
Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы.
Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик. Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД.
Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя.
Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность. Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи.
Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.

Технические характеристики:
• Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В: 175…245
• Выходное напряжение постоянного тока (Как при наличии, так и при отсутствии напряжения сети), В: 20…28*
• Номинальный ток нагрузки, А: 0…2,5
• Ток заряда АКБ стабилизированный, А: 0,45…0,65
• Максимальный ток нагрузки в режиме «ОСНОВНОЙ» при заряженной АКБ, кратковременно (5 сек.), А: 3,5
ВНИМАНИЕ! Длительное потребление тока более 3 А недопустимо
• Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В: 21…22
• Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более: 40
• Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более: 5
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
• Рекомендуемая ёмкость АКБ, Ач: 7-12
• Количество АКБ, шт.: 2
• Характеристики релейного выхода:
- напряжение, В, не более: 60
- ток, мА, не более: 50
• Сечение провода, зажимаемого в клеммах колодок, мм2, не более:
- «ВЫХОД» и «НАЛИЧИЕ СЕТИ»: 1,5
- «СЕТЬ»: 2,5
• Габаритные размеры ШхГхВ, не более, мм:
- без упаковки: 333х240х134
- в упаковке: 350х247х140
• Масса, НЕТТО (БРУТТО), кг, не более: 1,0 (1,3)
• Диапазон рабочих температур, °С: -10…+40
• Относительная влажность воздуха при 25 °С, %, не более: 95
ВНИМАНИЕ! Не допускается наличия в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
• Степень защиты оболочкой по ГОСТ 14254-96: IP20
