Источник вторичного электропитания резервированный SKAT-12-6,0 DIN

Источник вторичного электропитания резервированный SKAT-12-6,0 DIN.

Источник вторичного электропитания резервированный SKAT-12-6,0 DIN (далее по тексту - источник) предназначен для обеспечения бесперебойным питанием систем охранно-пожарной сигнализации, видеонаблюдения и других потребителей с номинальным напряжением питания 12 В постоянного тока.

Источник рассчитан на круглосуточный режим работы при:
• температуре окружающей среды от -10С до +40С;
• относительной влажности воздуха не более 90% при температуре 25С;
• отсутствии в воздухе агрессивных веществ (паров кислот, щелочей и пр.) и токопроводящей пыли.

Источник обеспечивает:
• питание нагрузки постоянным напряжением согласно п. 1 таблицы 1;
• заряд аккумуляторной батареи, при наличии питающей сети;
• автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети;
• защиту от кратковременного (1 сек.) короткого замыкания в нагрузке;
• защиту от переполюсовки клемм АКБ посредством самовосстанавливающегося предохранителя;
• индикацию наличия сетевого напряжения посредством светодиодного индикатора «СЕТЬ» зеленого цвета свечения;
• индикацию наличия выходного напряжения посредством светодиодного индикатора «ВЫХОД» красного цвета свечения.

Характеристики:
• Постоянное выходное напряжение при работе от сети, В: от 13,5 до 13,9
• Постоянное выходное напряжение при работе от АКБ, В: от 10,5 до 13,5
• Номинальный ток нагрузки, А: от 1 до 5
• Максимальный ток нагрузки, кратковременно, А: 6
• Величина напряжения на АКБ, при котором происходит автоматическое отключение выходного напряжения в режиме «РЕЗЕРВ», В: от 10,5 до 11
• Величина напряжения пульсации (от пика до пика) при номинальном токе нагрузки, мВ, не более: 100
• Номинальное напряжение АКБ, соответствующей стандарту CEI IEC 1056-1 (МЭК 1056-1), В: 12
• Рекомендуемая емкость АКБ, А*ч, не менее: 7
• Количество АКБ, шт: 1
• Ток заряда АКБ, А: от 0,9 до 1,1
• Мощность, потребляемая от сети, без нагрузки, ВА, не более: 11
• Напряжение питающей сети частотой 50 Гц, В: от 160 до 250
• Габаритные размеры ШхВхГ, мм, не более:
- без упаковки: 139x88,5x63,5 13
- в упаковке: 150х105х71
• Масса (без АКБ), кг, НЕТТО (БРУТТО), не более: 0,37 (0,41)

Рабочие условия эксплуатации:
Температура окружающей среды от -10 до +40 С, относительная влажность воздуха не более 80% при температуре +40С, отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.).
Степень защиты оболочкой по ГОСТ 14254-96 IP20

Устройство и работа

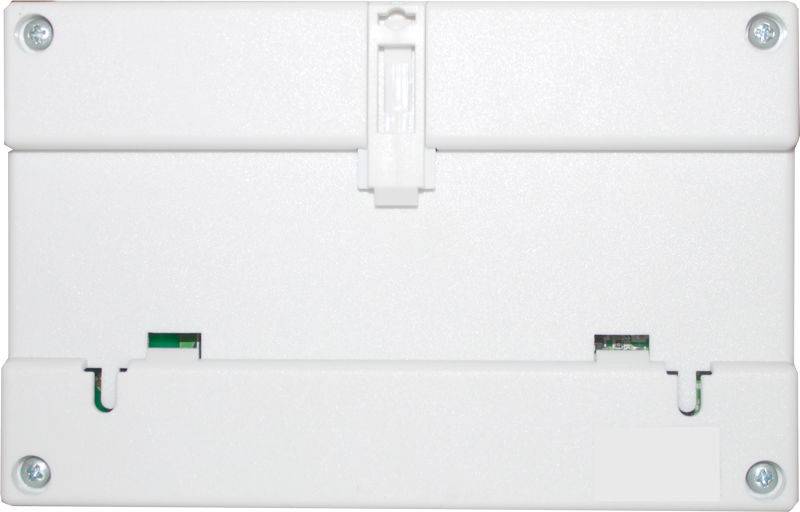

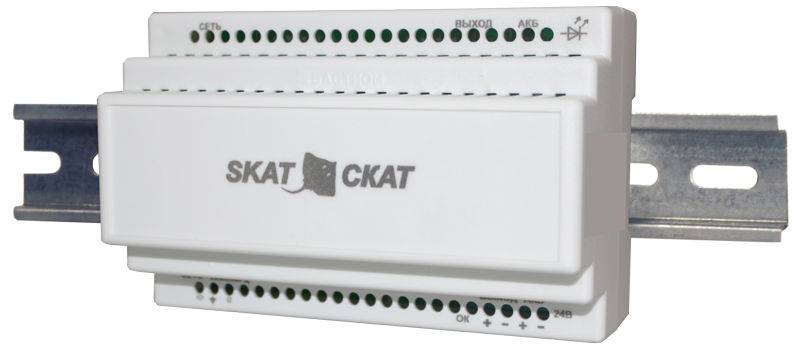

Источник представляет собой стабилизированный источник питания, выполненный в виде печатной платы с элементами электронной схемы, которая расположена в пластиковом корпусе, предназначенном для установки на DIN-рейку 35 мм.

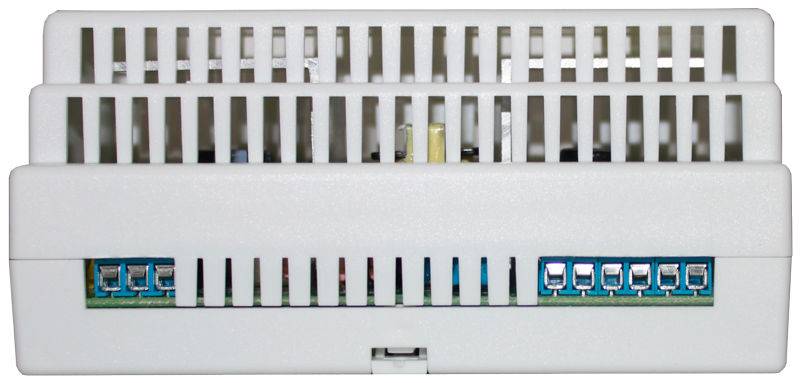

На плате размещены:
- светодиодный индикатор наличия сетевого напряжения «СЕТЬ» зеленого цвета свечения;
- светодиодный индикатор наличия выходного напряжения «ВЫХОД» красного цвета свечения;
- клеммная колодка «СЕТЬ»;
- клеммная колодка «ВЫХОД»;
- клеммная колодка «АКБ».
При наличии напряжения питающей сети происходит питание нагрузки и заряд АКБ, при отключении напряжения питающей сети происходит автоматический переход на резервное питание от АКБ. При этом светодиодный индикатор «ВЫХОД» светится красным цветом и указывает на
наличие выходного напряжения.

Комплект поставки:
• Источник 1 шт.
• Руководство по эксплуатации 1 экз.
• Комплект перемычек АКБ 1 компл.
• Тара упаковочная 1 шт.
