Хотите, чтобы проходная сразу создала нужное впечатление о компании? Мы знаем, как вам помочь. Компания Oxgard производит и реализует моторизованный створчатый турникет QL-05, который отлично подойдет под любой проект проходной: банка, государственного учреждения, завода или учебного заведения.

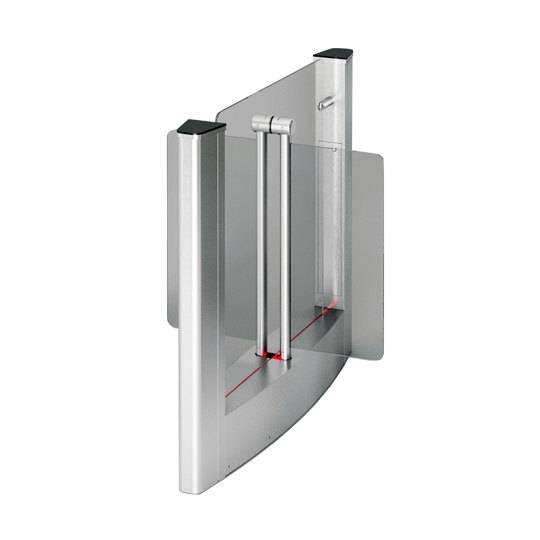

С распашным турникетом QL-05 ваша проходная преобразится. Стильный и современный дизайн модели, корпус которой выполнен из нержавеющей стали, гармонично впишется в интерьер помещения. Благодаря комфортной ширине прохода, электронные проходные системы обеспечивают достаточную пропускную способность, а при необходимости можно использовать несколько турникетов в ряд.
Комплект поставки:
• Центральный элемент (левый / правый): 1 шт.
• Преграждающая створка: 2 шт.
• Пульт на проход: 1 шт.
В комплект не входят и приобретаются отдельно:
• блок питания БП-5А
• картоприемник
• считыватели
Стильный дизайн
• Корпус из шлифованной нержавеющей стали
• Яркая индикация
• Светодиодная подсветка
• Установка турникетов в ряд формирует зону прохода
Комфортный проход
• Ширина прохода 660/900 мм
• Автоматическая функция «Антипаника»
• Механическая разблокировка створок
• Дублирующая навигация
Удобство эксплуатации
• Скрытая установка считывателей
• Скрытое крепление к полу
• Встроенный картоприемник на 50 карт (опционально)
• Пульт дистанционного управления из нержавеющей стали в комплекте
Модификации моторизованных распашных турникетов QL-05:
• Турникеты с шириной прохода 660 мм или 900 мм
• Турникеты с шириной прохода 660 мм или 900 мм со встроенным картоприемником
• Турникеты с шириной прохода 660 мм или 900 мм с высокими створками 1800 мм
• Турникеты с гибридным центральным модулем с шириной прохода 660 мм и 900 мм
Характеристики:
• Габаритные размеры одного одностороннего модуля (ВхШхГ) с открытой створкой, мм: 1140*1330*208
• Габаритные размеры одного одностороннего модуля (ВхШхГ), в зависимости от ширины прохода, мм:
- 660 мм: 1140*1330*510
- 900 мм: 1140*1330*630
• Диапазон температур, °С: +1...+40
• Относительная влажность воздуха, %: не более 80
• Вес одного одностороннего модуля в зависимости от ширины прохода, кг
- 660 мм: 110
- 900 мм: 113
• Пропускная способность, чел/мин: 30
• Емкость накопителя карт (шт.): Более 50 (в моделях -К)
• Макс. кол-во подключаемых пультов, шт.: 2
• Напряжение питания, В:
- номинальное: 12,0
- рабочее: 10,8...13,2
• Потребляемая мощность:
- крайний элемент: 120 Вт
- центральный элемент: 240 Вт
• Средний ток в режиме ожидания, А: 0,7
• Максимальный ток потребления (во время складывания планок в режиме «Антипаника»): 7,5 А
• Срок службы, год: 8
Дополнительные опции:
• Возможность заказать один из цветов (черного или белого) верхней крышки, выполненной из закаленного стекла
• Вариации контроллеров
• Сканер штрих кода
• Считыватель
• Картоприемник
• Калитки
• Ограждения стационарные
• Ограждения со стеклом
• Источник бесперебойного питания или блок питания
Конструкция изделия
Стойки турникета
Корпус турникета выполнен из шлифованной нержавеющей стали, преграждающие створки – из закаленного стекла. Конструкция турникета может иметь в своем составе интегрированный картоприемник. В нижней части модуля предусмотрена крышка основания для доступа к отверстиям для ввода кабелей БП, ПУ и СКУД.
Полоса индикации
Полоса индикации турникета выполнена из линии светодиодов закрытых вставкой из акрилового стекла. Режимы работы турникета отображаются в виде бегущей линии. Полоса светодиодной индикации отображает состояние, в котором находится турникет в данный момент.
Пульт управления
Корпус ПУ выполнен из шлифованной нержавеющей стали. На лицевой стороне расположены кнопки управления и светодиодные индикаторы режимов работы турникета.
Стандартная длина кабеля, поставляемого в комплекте, составляет 5 метров.
Особые указания по использованию турникета:
• Дети, при проходе через турникет, должны сопровождаться ответственными за них взрослыми людьми!
• При отсутствии расстояния при проходе между двумя посетителями, они могут быть распознаны как один.
ВНИМАНИЕ! Установка турникета должна производиться квалифицированными специалистами согласно инструкции по монтажу.
Категорически запрещается:
• устанавливать блок питания внутри корпуса турникета, т.к. это может привести к поражению людей электрическим током;
• устанавливать турникет вне сухих и отапливаемых помещений;
• препятствовать или ускорять движение створок турникета;
• применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости.
Эксплуатация турникета
Включение турникета
Подключите блоки питания к сети ~220В и включите их. Преграждающие створки турникета останутся в открытом положении, на панелях индикации турникета загорится красный крест, запрещающий проход, на ПУ светодиодный индикатор кнопки 2 загорится красным.
Турникет готов к работе.
Режимы работы турникета
Подключить БП к сети ~220 вольт и затем включить.
Преграждающие створки турникета переместятся в исходное положение, полосы индикации с внутренней и внешней поверхности прохода будут светиться синим цветом, на ПУ светодиодный индикатор кнопки загорится красным.
Считыватели постоянных карт (расположены на верхней панели) будут светиться статичным красным цветом, это говорит о том, что считыватели готовы к опознанию карточки посетителя.
Турникет готов к работе.
Управление турникетом с помощью пульта
Над каждой кнопкой находится светодиодный индикатор отображающий режим работы турникета.
Режим ”Стоп”
Режим «Стоп» устанавливается при включении турникета.
Створки турникета при этом открыты, но при начале несанкционированного прохода, через зону доступа, створки закроются, преграждая проход нарушителю.
Переход из другого режима в режим «Стоп» осуществляется с помощью кнопки 2, при этом над кнопкой 2 светодиодный индикатор загорается красным. В этом режиме запрещен проход в обе стороны.
Створки турникета при этом открыты, но в случае несанкционированного прохода , они сразу же закроются.
Режим однократного прохода
Кнопка 1(3) включает режим однократного прохода влево(вправо). При включении этого режима будет разрешен один проход влево(вправо) с последующим переходом в режим “Стоп”. На панели индикации горит стрелка, показывающая свободный проход влево (вправо). На ПУ светодиодный индикатор горит зеленым над кнопкой, в сторону которой разрешён проход, и красным над кнопкой 2, если проход не совершен в течение 5 секунд, турникет автоматически переходит в режим “Стоп”.
Режим свободного прохода
Для перехода в этот режим требуется нажать и удерживать кнопку 1, после чего нажать кнопку 3 и отпустить обе кнопки. В этом режиме разрешены проходы в обе стороны неограниченное количество раз. На панели индикации горят стрелки в обе стороны.
На ПУ светодиодные индикаторы над кнопками 1 и 3 горят зеленым.
Режим “Антипаника”
Переход в этот режим осуществляется из любого режима нажатием кнопки 4. В этом режиме створки турникета остаются открытыми, и не будут реагировать на пересечение зоны прохода. На ПУ светодиодный индикатор над кнопкой 4 загорится желтым.На панелях индикации турникета при этом, будут моргать зеленые стрелки Настройка пульта управления
Турникет относительно пользователя может быть установлен различными способами. В некоторых случаях требуется поменять местами кнопки прохода влево/вправо. Это можно проделать с помощью следующих операций:
• Выключить питание турникета;
• Нажать и удерживать кнопки влево(1) и вправо(3);
• Включить питание турникета;
• Удерживая кнопки 1 и 3, нажать кнопку 2 ;
• Отпустить кнопки 1 и 3;
• Отпустить кнопку 2.
Теперь при нажатии кнопки влево будет разрешён проход вправо и наоборот. Текущее назначение кнопок запоминается и не сбрасывается при выключении питания. Для возврата к первоначальному варианту необходимо повторно проделать выше указанную последовательность действий.
Работа турникетов Oxgard на выставке в ЭКСПОФОРУМ
Бренд турникета | Oxgard |
Вид турникета | Турникет |
Тип турникета | C распашными створками |
Тип корпуса турникета | Двухпроходной, Тумбовый, Напольный |
Тип привода турникета | Электромоторный |
Исполнение турникета | Для помещений |
Материал корпуса турникета | Нержавеющая сталь |
Преграждающие планки/створки | Антипаника, в комплекте, Створки |
Антипаника | Автоматическая |
Тип блокировки | Нормально закрытый (НЗ) |
Встроенный картоприемник | Нет |
Встроенные считыватели | Без считывателей |
Пропускная способность | 30 чел/мин |
Пульт управления | 1 шт. в комплекте |
Напряжение питания | 12 В |
Потребляемый ток, макс. | 7.5 А |
Габариты | 1052х1140х1330 мм |
Ширина перекрываемого прохода | 1052 мм |
Ширина прохода | 900 мм |
Вес, кг | 138 |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | не выше 80% без конденсации |
Средний срок службы | Не менее 8 лет |
Стыковка со СКУД | Любые типы СКУД |
Гарантия | 2 года |
Страна производства | Россия |
