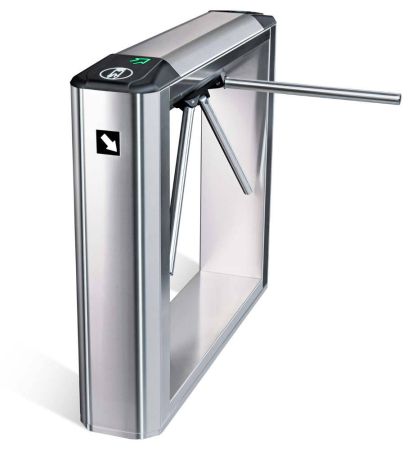

Турникет-трипод тумбовый PERCo-TTD-08A из нержавеющей стали (с автоматическими планками Антипаника)

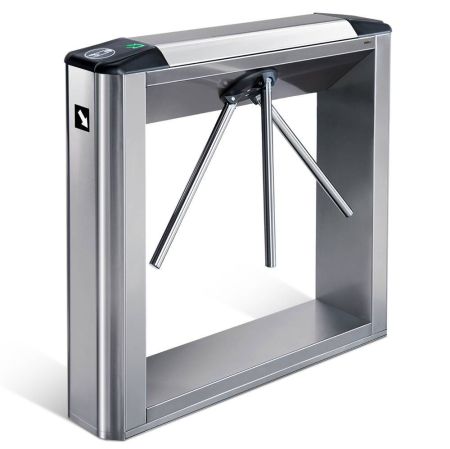

Турникет-трипод тумбовый PERCo-TTD-08A из нержавеющей стали (с планками Антипаника).

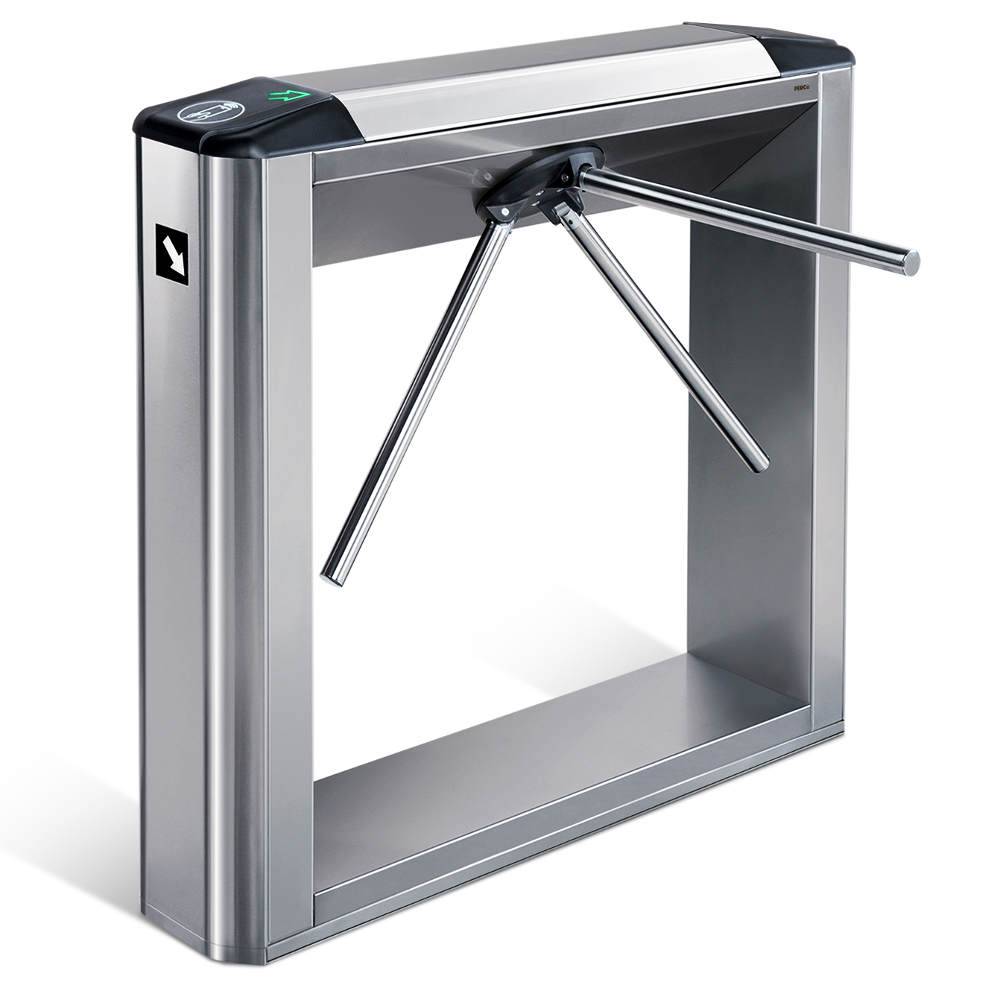

Турникет-трипод тумбовый электромеханический с автоматическими планками «Антипаника» PERCo-TTD-08A предназначен для организации двусторонней точки прохода на контролируемую территорию. Корпус турникета выполнен из нержавеющей стали. Допускается установка турникета на открытом воздухе. Современный дизайн и функциональные возможности турникета, отвечающие самым высоким требованиям к безопасности и удобству эксплуатации, позволяют отнести модель к элитному классу изделий. Количество турникетов, необходимое для обеспечения быстрого и удобного прохода людей, рекомендуется определять, исходя из пропускной способности турникета. Изготовителем рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.

Турникет по устойчивости к воздействию климатических факторов соответствует условиям У1 по ГОСТ 15150-69 (для эксплуатации на открытом воздухе). Эксплуатация турникета разрешается при температуре окружающего воздуха от –20°С до +50°С (при использовании под навесом – до +55°С) и относительной влажности воздуха до 80% при +25°С. Пульт дистанционного управления, входящий в комплект поставки турникета, по устойчивости к воздействию климатических факторов соответствует категории УХЛ4 по ГОСТ15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация пульта дистанционного управления разрешается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 80% при + 25°С.

Комплект поставки:
• Турникет со встроенной электроникой управления: 1 шт.
• Планки Антипаника PERCo-AA-01: 3 шт.
• Пульт дистанционного управления: 1 шт.
• Паспорт и руководство по эксплуатации: 1 экз.

В комплект не входят и приобретаются отдельно:
• источник питания NES-100-12

Отличительные особенности новой модели тумбового турникета:
• Современный дизайн корпуса из нержавеющей стали
• Наглядная индикация, хорошо различимая при любом освещении
• Места для скрытой установки считывателей в корпусе турникета, выделенные светящимися пиктограммами
• Автоматические планки «Антипаника»
• Возможность работы на открытом воздухе без навеса при температуре от -20 до + 55С

Видеообзор турникета-трипода PERCo-TTD-08A

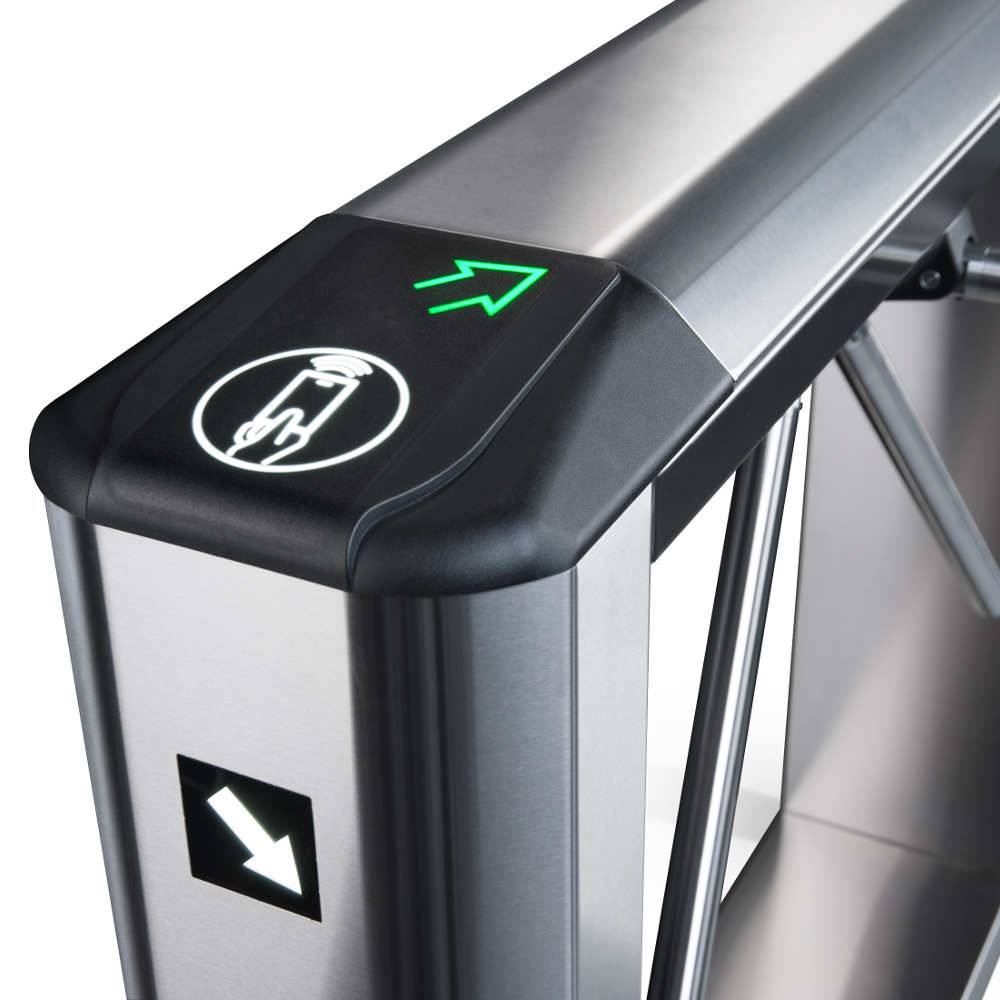

По бокам корпуса турникета расположены радиопрозрачные крышки, под которыми можно разместить считыватели бесконтактных карт как PERCo, так и других производителей. Зоны поднесения карт выделены светящимися пиктограммами. В крышках также располагаются пиктографические табло, индицирующие режимы работы турникета.
Турникет имеет комфортную ширину зоны прохода 560 мм.

 Автоматические планки «Антипаника» – современное решение, позволяющее оперативно освободить проход для эвакуации людей при возникновении экстренной ситуации. По сигналу от системы контроля доступа или при аварийном отключении питающего напряжения планки мгновенно складываются и не препятствуют безопасному выходу.
После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее (горизонтальное) положение вручную.
Турникет TTD-08А выполнен из нержавеющей стали, что обеспечивает не только элегантный внешний вид, но и коррозионную стойкость устройства при эксплуатации его на открытом воздухе.

 Плата блока управления конструктивно размещена в корпусе турникета и и обеспечивает полный набор режимов управления турникетом. Плата предусматривает аварийное открытие прохода по сигналу пожарной сигнализации (вход Fire Alarm), имеет входы для подключения датчика контроля зоны прохода с сиреной и выходы для подключения выносных индикаторов.
Для обеспечения быстрого и удобного прохода людей рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.

 При необходимости турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.

Основные технические характеристики:
• Напряжение питания постоянного тока, В: 12±1,2
• Ток потребления максимальный, А: не более 6 (1)
• Потребляемая мощность, Вт: не более 72 (2)
• Пропускная способность, проходов/мин:
- в режиме однократного прохода: 30
- в режиме свободного прохода: 60
• Ширина зоны прохода, мм: 560
• Усилие поворота преграждающей планки, кгс: не более 3
• Длина кабеля пульта дистанционного управления, м: не менее 6,6 (3)
• Степень защиты оболочки: IP54 по EN 60529
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК335-1-94
• Средняя наработка на отказ, проходов: не менее 1 500 000
• Средний срок службы, лет: 8

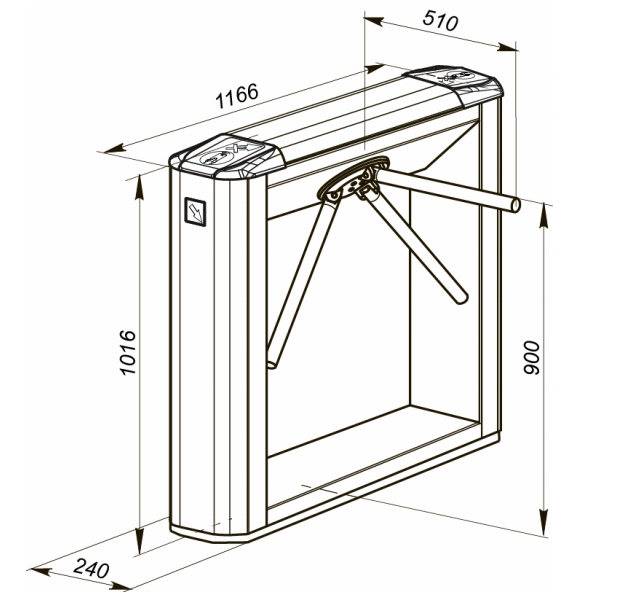

• Габаритные размеры турникета (длина × ширина × высота), мм:
- с опущенной преграждающей планкой: 1166×240×1016
- с преграждающей планкой в рабочем положении: 1166×750×1016
• Масса турникета (нетто), кг: не более 70

(1) В качестве источника питания турникета производитель рекомендует использовать блоки питания с выходным напряжением 12VDC и максимальным током нагрузки не менее 7A.
(2) Энергопотребление турникета может достигать 72 Вт в течение 5 секунд после подачи питания или при снятии сигнала Fire Alarm. В остальное время энергопотребление не превышает 30 Вт.
(3) Максимальная длина кабеля пульта дистанционного управления – 40 м (поставляется под заказ).

Основные особенности
• Турникет предназначен для работы как на открытом воздухе, так и внутри помещений, корпус турникета выполнен из высококачественной нержавеющей стали со вставками из АБС-пластика.
• В турникете предусмотрена возможность установки бесконтактных считывателей карт доступа под боковыми крышками.
• Турникет может работать как автономно, от пульта дистанционного управления или устройства радиоуправления, так и в составе СКУД (при установке считывателей).
• Турникет снабжен механизмом аварийного открытия прохода. Аварийное открытие прохода выполняется при отключении питания турникета или при подаче команды Fire Alarm. Команда Fire Alarm может быть подана охранной пожарной сигнализацией или оператором.
• Турникет снабжен двумя встроенными блоками индикации режимов работы, установленными в боковых крышках. Кроме этого, турникет имеет дополнительную индикацию направления прохода на боковых стенках.
• Предусмотрена возможность подключения выносных блоков индикации.
• Предусмотрена возможность подключения внешних датчиков контроля зоны прохода и сирены.
• Турникет поддерживает два режима управления: импульсный и потенциальный.
• Поворотный механизм преграждающих планок турникета снабжен устройством доворота, который после совершения прохода обеспечивает автоматическую доводку преграждающих планок до исходного положения.
• После поворота преграждающих планок на угол более 60º возможность их обратного вращения блокируется.
• Поворотный механизм преграждающих планок снабжен демпфирующим устройством, обеспечивающим плавную бесшумную работу турникета.
• В турникете установлены оптические датчики поворота преграждающих планок, позволяющие корректно фиксировать факт прохода.
• На турникет подается безопасное для человека напряжение питания, не более 14 В.
• При установке в ряд нескольких турникетов их стойки формируют зону прохода, позволяя обойтись без установки дополнительных ограждений.

Устройство турникета
Турникет состоит из стойки (1) с установленным маховиком с тремя преграждающими планками (4) и пульта дистанционного управления (12). Крепление преграждающих планок к маховику – шарнирное. Стойка крепится к полу четырьмя анкерами болтами через отверстия в основании (2).

1 – стойка; 2 – основание; 3 – крышка; 4 – установочный винт; 5 – планка преграждающая; 6, 7 – стенки боковые; 8, 9 – боковые крышки с блоками индикации; 10, 11 – индикация направления прохода; 12 – пульт дистанционного управления с кабелем Не входит в стандартный комплект поставки: 13 – кабель источника питания; 14 – кабель устройства аварийного открытия прохода (Fire Alarm); 15 – кабель контроллера СКУД.

Стойка турникета
Доступ к внутренним элементам стойки турникета осуществляется через съемную крышку (3). Фиксация крышки на стойке осуществляется при помощи установочного винта (4). При работе турникета крышка должна быть закрыта. Под крышкой расположен кронштейн с платой управления PERCo-CLB.140 (далее – плата управления) и выносной клеммной колодкой XS1.
На торцах стойки установлены боковые крышки со встроенными блоками индикации (8, 9). Крышки жестко закреплены на боковых стенках (6, 7). Под боковыми крышками расположены платы индикации турникета. На боковых стенках турникета расположены дополнительные индикаторы направления прохода, под ними расположены платы индикации прохода. При снятии боковых стенок с крышками в сборе, обеспечивается доступ к четырем отверстиям в основании (2) стойки, для крепления турникета к установочной поверхности.

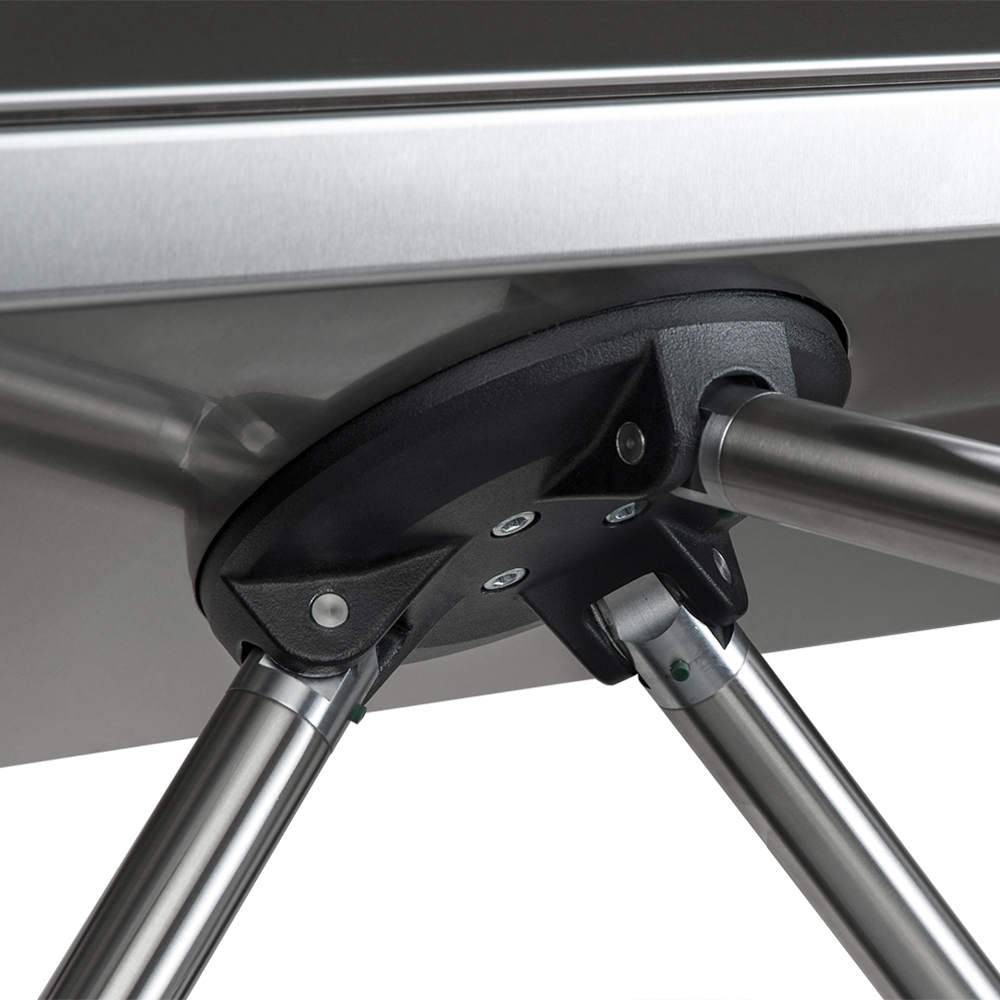

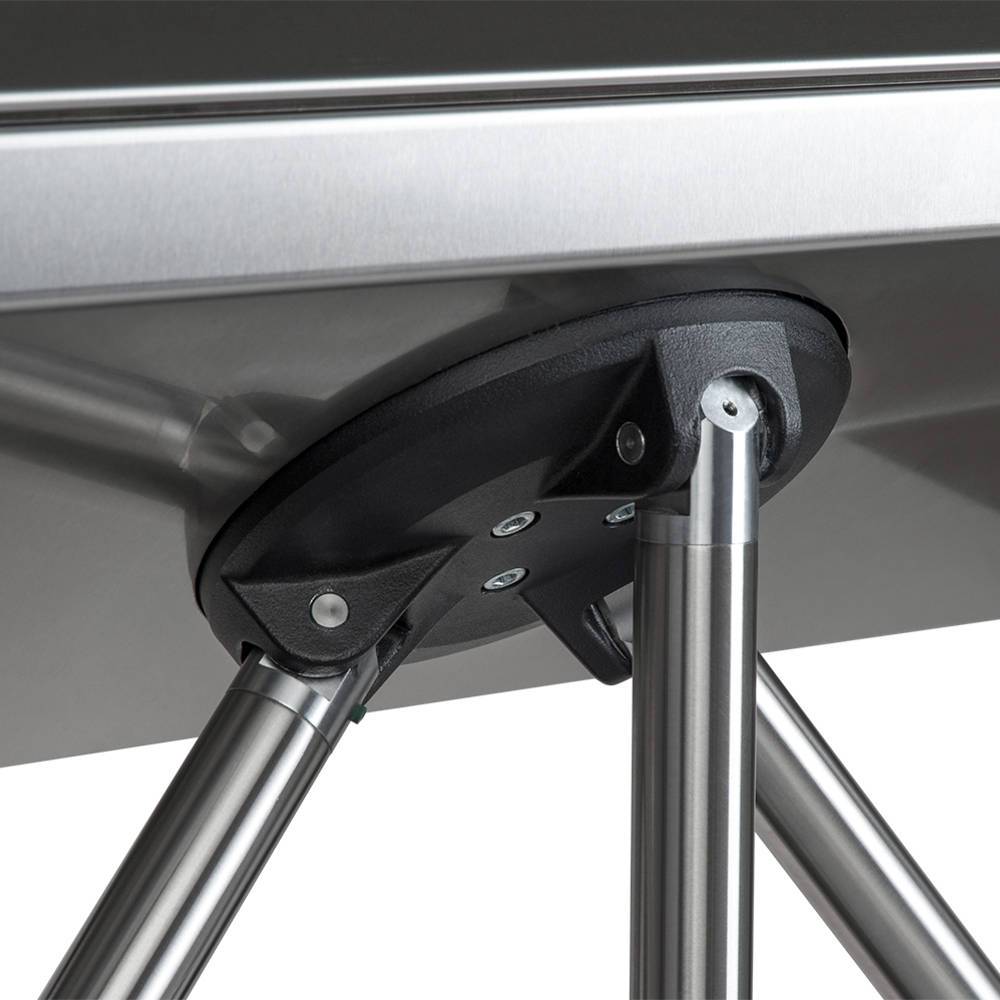

Для доступа к узлу вращения преграждающих планок необходимо снять кронштейн платы управления.
Узел вращения состоит из:
• механизма управления с оптическими датчиками угла поворота преграждающих планок, позволяющими корректно фиксировать факт прохода;
• поворотного механизма, в состав которого входят: o устройство доворота преграждающих планок (толкатель, пружины и ролик), обеспечивающее автоматический возврат планок до исходного положения после каждого прохода;
- демпфирующее устройство, обеспечивающее плавную бесшумную работу поворотного механизма;
- блокирующее устройство, предотвращающее возможность несанкционированного прохода;
• электромагнитного механизма аварийного открытия прохода.

Блок индикации

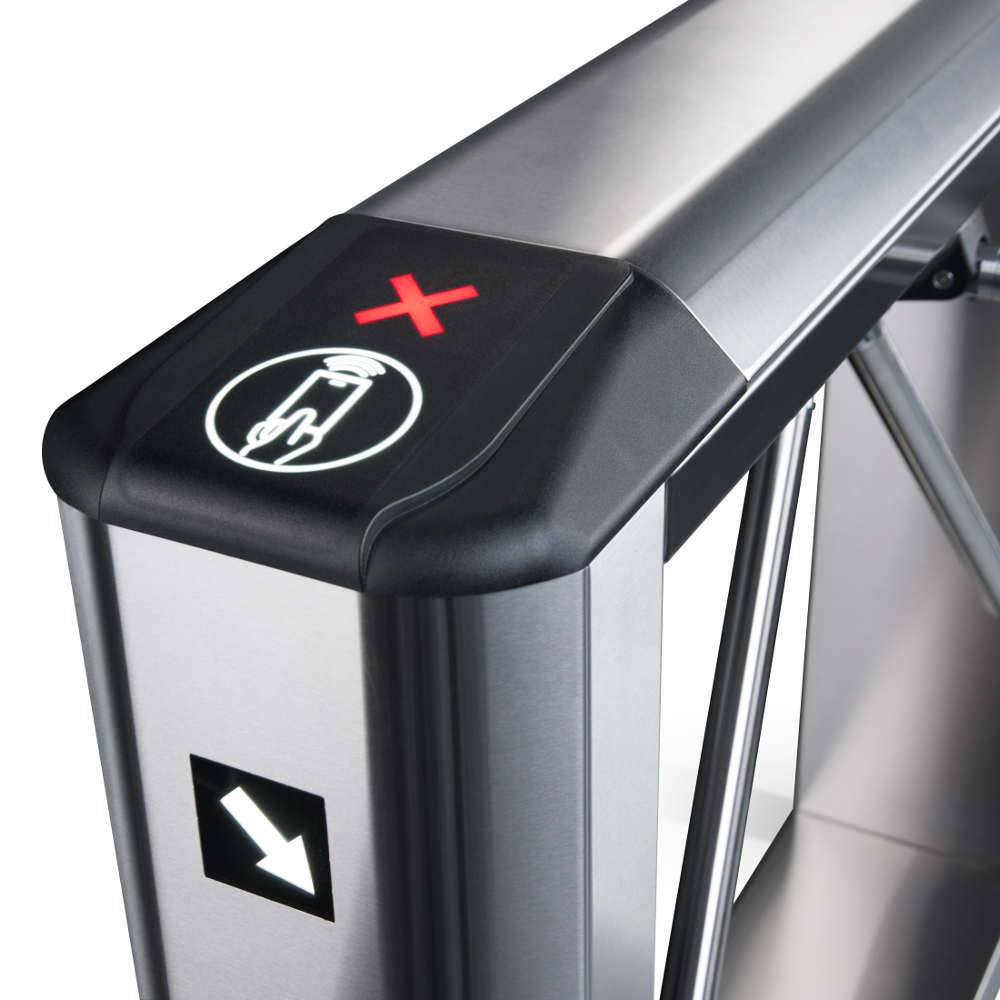

Для информирования о текущем состоянии и установленном режиме работы турникета на боковых крышках стойки расположены блоки индикации.

 Каждый блок индикации имеет три пиктографических индикатора:
– зеленый индикатор разрешения прохода (стрелка)
– красный индикатор запрета прохода (крест)
– белый индикатор, указывающий место предъявления карты


Пульт дистанционного управления
Пульт дистанционного управления (12) выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС пластика. Пульт дистанционного управления предназначен для подачи команд оператором при ручном режиме управления турникетом.
На лицевой панели пульта дистанционного управления расположены три кнопки для подачи команд. Средняя кнопка STOP предназначена для подачи команды «Запрет прохода». Левая и правая кнопки LEFT, RIGHT предназначены для подачи команды разблокировки турникета в выбранном направлении. Над кнопками расположены светодиодные индикаторы состояния поворотного механизма турникета. Красный индикатор «Stop» указывает на то, что оба направления прохода заблокированы.

Режимы управления турникетом
Доступны два режима управления турникетом – импульсный и потенциальный. В обоих режимах управление турникетом осуществляется подачей команд (т.е. комбинацией управляющих сигналов) на штатные входы управления: Unlock A, Stop и Unlock B и специальный вход управления Fire Alarm. В зависимости от выбранного режима меняется алгоритм подачи команд управления.
Внимание! Установка и снятие перемычки осуществляется только при выключенном питании турникета.

Выбор режима управления осуществляется снятием / установкой перемычки на разъем J1 платы управления. При поставке перемычка установлена, что соответствует импульсному режиму управления турникетом. Для перехода в потенциальный режим управления снимите перемычку. Изменение режима управления произойдет после включения турникета.

Импульсный режим управления
Режим используется для управления турникетом с помощью пульта дистанционного управления, устройства радиоуправления и контроллера СКУД, выходы которых поддерживают импульсный режим управления.
Длительность управляющего сигнала при подаче команды управления на штатные входы управления должна быть не менее 100 мс. Время ожидания прохода равно 5 секундам и не зависит от длительности управляющего сигнала (импульса).
При снятии сигнала низкого уровня со специального входа управления Fire Alarm турникет переходит в режим Fire Alarm, при этом все поступающие команды управления турникетом игнорируются. При подаче сигнала низкого уровня на входе Fire Alarm подается команда «Запрет прохода», поворотный механизм турникета блокируется.

Потенциальный режим управления
Режим используется для управления турникетом с помощью контроллера СКУД, выходы которого поддерживают потенциальный режим управления.
Длительность управляющего сигнала при подаче команды управления на штатные входы управления должна быть не менее 100 мс.
Время ожидания прохода равно длительности управляющего сигнала: если к моменту совершения прохода в разрешенном направлении на входе для данного направления присутствует сигнал низкого уровня, то турникет в данном направлении останется открытым.
При подаче сигнала низкого уровня на вход Stop оба направления закрываются на все время его присутствия независимо от уровней сигналов на входах Unlock A и Unlock B. При снятии сигнала низкого уровня с входа Stop направления переходят в режим согласно уровням сигналов на входах Unlock A и Unlock B.
Примечание: Для организации однократных проходов при потенциальном режиме управления рекомендуется снимать управляющий сигнал низкого уровня с входа управления Unlock A/ Unlock B при активизации релейного выхода PASS A / PASS B соответствующего направления.

Алгоритм работы механизма управления
Алгоритм работы турникета при импульсном режиме управления в случае однократного прохода в одном из направлений:
1. От устройства управления (пульта дистанционного управления, устройства радиоуправления, СКУД) на входах платы управления поступает команда (комбинация управляющих сигналов) на совершение однократного прохода в одном из направлений.
2. Микроконтроллер, установленный на плате управления, обрабатывает полученную комбинацию сигналов и формирует команду механизму управления турникета на разблокировку поворотного механизма. Начинается отсчет времени удержания турникета в разблокированном состоянии.
3. Механизм управления разблокирует поворотный механизм для поворота в выбранном направлении. Становится возможным проход в этом направлении.
4. При совершении прохода угол поворота преграждающих планок отслеживается микроконтроллером с помощью оптических датчиков механизма управления. При повороте на угол более 67° фиксируется факт прохода. Активизируется один из релейных выходов PASS А или PASS B, соответствующий направлению прохода. Микроконтроллер формирует команду механизму управления на блокировку поворотного механизма турникета.
5. После совершения прохода, то есть доворота преграждающих планок до закрытого положения (поворота на 120°), поворотный механизм турникета блокируется. Релейный выход PASS А / PASS B нормализуется.
6. Если вращение преграждающих планок не началось, то команда на блокировку поворотного механизма формируется по истечении времени удержания в разблокированном состоянии (по умолчанию 5 секунд с момента получения команды).
7. Турникет готов для совершения следующего прохода.

Устройства для управления турникетом
Управление турникетом может осуществляться с помощью следующих устройств: пульта дистанционного управления; устройства радиоуправления; контроллера СКУД. Указанные устройства могут быть подключены к турникету по отдельности, все вместе (параллельно) или в любой комбинации друг с другом.
Примечание: При параллельном подключении к турникету нескольких устройств управления возможны случаи наложения управляющих сигналов. В этом случае реакция турникета будет соответствовать реакции на команду, сформированную комбинацией сигналов.

Подключение пульта дистанционного управления
Пульт дистанционного управления подключается гибким многожильным кабелем к контактам Unlock A, Stop, Unlock B, Led A, Led Stop, Led B и GND выносной клеммной колодки XS1 в соответствии со схемой электрических соединений турникета.
Примечание: Устройство радиоуправления подключается к контактам Unlock A, Stop, Unlock B и GND выносной клеммной колодки XS1. Питание устройства радиоуправления подключается к контакту +12V клеммной колодки XS1.

Устройство Fire Alarm
Подключение устройства для подачи команды аварийного открытия прохода производится к контактам Fire Alarm (3) и GND (4) выносной клеммной колодки XS1 в соответствии со схемой электрических соединений турникета.
Если вход Fire Alarm не используется, то между контактами Fire Alarm и GND платы управления необходимо установить перемычку проводом. При поставке данная перемычка установлена.
При подаче управляющего сигнала на вход Fire Alarm турникет переходит в режим аварийного открытия прохода Fire Alarm. В этом режиме все поступающие команды управления турникетом игнорируются. Поворотный механизм турникета блокируется для вращения в обоих направлений. Центральная преграждающая планка автоматически опускается под собственным весом и принимает вертикальное положение, освобождая проход. На блоках индикации одновременно для обоих направлений отображается следующая индикация: попеременное включение зеленых (на 1.25 сек) и красных (на 0.25 сек) индикаторов турникета.
Если сигнал Fire Alarm поступит на турникет во время совершения прохода, то на блоках индикации включится индикация режима Fire Alarm, но блокировка поворотного механизма и аварийное открытие прохода произойдет только после доворота преграждающей планки до исходного положения.
После снятия управляющего сигнала Fire Alarm на блоках индикации загорается красный индикатор запрета прохода, и турникет переходит в ждущий режим с опущенной планкой. Для продолжения работы преграждающую планку необходимо вручную перевести в горизонтальное положение, в котором она фиксируется.

Управление турникетом от СКУД
Турникет может использоваться в качестве исполнительного устройства при работе в составе СКУД. В турникете предусмотрена возможность установки встроенных бесконтактных считывателей карт доступа под боковыми пластиковыми крышками.
Выходы контроллера СКУД подключаются к контактам Unlock A, Stop, Unlock B и GND выносной клеммной колодки XS1. Входы контроллера СКУД подключаются к контактам PASS A, PASS B, и Common выносной клеммной колодки XS1, а также к контактам Ready и Det Out клеммной колодки XT1.H платы управления. Подключение производится в соответствии со схемой электрических соединений турникета.

Монтаж турникета
Монтаж турникета является ответственной операцией, от которой в значительной степени зависит работоспособность и срок службы изделия. Монтаж должен выполняться силами не менее двух человек, имеющих квалификации монтажника и электрика не ниже 3-го разряда. До начала монтажных работ необходимо внимательно изучить данный раздел и в дальнейшем следовать изложенным в нем инструкциям.

Рекомендации по подготовке установочной поверхности:
Стойку турникета необходимо устанавливать на прочные и ровные бетонные (не ниже марки 400, группа прочности В22,5), каменные и т.п. основания, имеющие толщину не менее 150 мм.
Установочную поверхность необходимо выровнять так, чтобы точки крепления стойки турникета лежали в одной горизонтальной плоскости (контролировать с помощью уровня).
При установке стойки турникета на менее прочное основание необходимо применять закладные фундаментные элементы, размером не менее 400×400×300мм. Также возможно применение рамного основания.

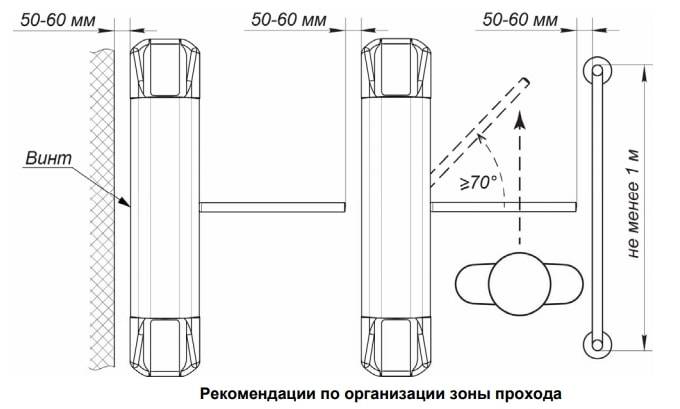

Рекомендации по организации зоны прохода:
При проходе через турникет в случае работы турникета под управлением контроллера СКУД для регистрации события прохода необходимо осуществить поворот преграждающих планок на угол не менее 70°. Для обеспечения такого угла поворота при организации зоны прохода следуйте рекомендациям.

Внимание! При установке турникета необходимо оставлять зазор не менее 50 мм между задней стенкой турникета и стеной для обеспечения доступа к установочному винту (4), фиксирующему крышку.
Турникет снабжен механизмом доворота преграждающих планок. При повороте планок на угол более 60° происходит доворот преграждающей планки в направлении прохода (при этом возврат планок в исходное положение невозможен, происходит блокировка обратного прохода). При повороте преграждающих планок на угол менее 60° происходит возврат планок в исходное положение.
При организации зоны прохода также необходимо предусмотреть дополнительный аварийный выход. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».

Порядок монтажа
Внимание! Предприятие-изготовитель не несет ответственности за ущерб, нанесенный в результате неправильного монтажа, и отклоняет любые претензии, если монтаж выполнен не в соответствии с указаниями, приводимыми в Руководстве пользователя.

При монтаже турникета придерживайтесь следующей последовательности действий:
1. Распакуйте турникет, проверьте комплект поставки.
2. Установите источник питания на отведенное для него место (порядок монтажа источника питания указан в его эксплуатационной документации).
3. Подготовьте в полу отверстия под гильзы анкеров для крепления стойки турникета.

4. При необходимости прокладки кабелей под поверхностью пола подготовьте в полу кабельный канал, подходящий к зоне ввода этих кабелей в стойку турникета.
Внимание!
• Необходимо оставлять запас длины кабелей, подключаемых к выносной клеммной колодке и плате управления, достаточный для снятия кронштейна и доступа к узлу вращения преграждающих планок.
• Установку и крепление стойки производите после прокладки всех кабелей в кабельном канале и внутри стойки.
5. Вставьте гильзы анкеров в выполненные отверстия так, чтобы они не выступали над поверхностью пола.
6. Снимите крышку турникета (3).
7. Демонтируйте стенку боковую (7) в сборе с крышкой (9). Для этого:
• Отверните два винта (2).
• Отведите стенку от стойки и отсоедините кабель, соединяющий платы индикации (8) от платы ПИ2, расположенной под крышкой.
• Снимите стенку, и аккуратно уложите на ровную устойчивую поверхность.
8. Демонтируйте стенку (6) в сборе с крышкой (8). Для этого:
• Отверните два винта (1).
• Отведите стенку от стойки и отсоедините от платы индикации ПИ1 (расположена под крышкой) кабель (8), соединяющий платы индикации, и кабель индикации (7), идущий от платы управления.
• Снимите стенку и аккуратно уложите на ровную устойчивую поверхность.
9. Установите стойку турникета на гильзы анкеров и закрепите ее болтами М10 через отверстия в основании.
10.Подключите кабель (13) от источника питания к выносной клеммной колодке XS1.
11.Подключите кабель пульта дистанционного управления (12) к выносной клеммной колодке XS1.
12.Подключите при необходимости кабели от других устройств к соответствующим клеммным колодкам платы управления.
13.При необходимости произведите установку платы внешнего контроллера СКУД внутри стойки турникета на кронштейне (10); для этого используйте фиксаторы на самоклеющихся площадках из комплекта поставки.
14.При необходимости произведите установку считывателей карт доступа на предусмотренные для этого кронштейны на торцах стойки (9). Для удобства монтажа снимите кронштейн, открутив рожковым ключом S5,5 две гайки M3, расположенные снизу под кронштейном. Для подключения считывателей используйте свободные контакты (15 - 24) выносной клеммной колодки XS1.
Внимание! Предусмотрена возможность установки внутри стойки турникета считывателей карт доступа производства компании PERCo. При установке считывателей сторонних производителей они должны соответствовать следующим техническим характеристикам:
• габаритные размеры считывателей, мм: не более 135×90×30
• дальность считывания идентификаторов, мм: не менее 50
15.Проверьте правильность и надежность всех электрических подключений. 16.При помощи площадок самоклеющихся и стяжек неоткрывающихся из комплекта поставки закрепите все кабели.
17.Установите на место боковые стенки (6, 7) в сборе с крышками (8, 9) в порядке, обратном снятию.
18.Установите на место крышку (3) в порядке, обратном снятию.
19.Проведите пробное включение турникета.
20.Выполните проверку работы турникета от пульта дистанционного управления в зависимости от установленного режима управления.
После завершения монтажа и проведения проверок турникет готов к работе.

Эксплуатация
При эксплуатации турникета соблюдайте меры безопасности
Запрещается!
• Перемещать через зону прохода предметы, размер которых превышает ширину проема прохода.
• Производить рывки и удары по составным частям турникета.
• Разбирать и регулировать узлы, обеспечивающие работу турникета.
• Использовать при чистке турникета вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.

Включение турникета
При включении турникета придерживайтесь следующей последовательности действий:
1. Убедитесь в правильности всех подключений.
2. Подключите источник питания к сети с напряжением и частотой, указанными в его паспорте.
3. Включите источник питания. На блоках индикации загорятся красные индикаторы запрета прохода, на пульте дистанционного управления загорится красный индикатор над кнопкой STOP.
4. Переведите верхнюю преграждающую планку в рабочее положение. Планка должна зафиксироваться в этом положении, что подтверждает то, что напряжение на электромагнит механизма автоматического опускания преграждающей планки подано.

Импульсный режим управления
Подача команд управления турникетом от пульта дистанционного управления и их индикация на стойке осуществляется в соответствии с таблицей в Руководстве пользователя. Направления прохода независимы друг от друга, т.е. подача команды для одного направления не изменяет состояния противоположного направления прохода.
Примечание: Нажатие кнопки на пульте дистанционного управления соответствует подаче на контакты выносной клеммной колодки XS1 (Unlock A, Unlock B и Stop) сигнала низкого уровня относительно контакта GND.
Обозначения кнопок и световых индикаторов пульта дистанционного управления показаны на рисунке выше. При этом:
• После команды «Однократный проход в заданном направлении» турникет автоматически закроется после прохода пользователя в данном направлении. Если проход не выполнен в течение 5 секунд, турникет также автоматически закроется.
• После подачи команды «Однократный проход в обоих направлениях» и совершения прохода в одном направлении возобновляется отсчет времени ожидания прохода 5 секунд для другого направления.
• После подачи команды «Однократный проход в заданном направлении» могут быть поданы команды «Свободный проход» для этого же направления или команда «Запрет прохода».
• После подачи команды «Свободный проход в заданном направлении» может быть подана только команда «Запрет прохода».

Потенциальный режим управления
Подача команд управления турникетом и их индикация осуществляется в соответствии с таблицей в Руководстве пользователя. Направления прохода независимы друг от друга, т.е. подача команды для одного направления не изменяет состояния противоположного направления прохода.
Если к моменту совершения прохода на контакте соответствующего направления прохода присутствует сигнал низкого уровня, то турникет в данном направлении останется открытым.
Примечание: Для выходов СКУД:
• Высокий уровень – контакты выходного реле разомкнуты либо выходной транзистор закрыт.
• Низкий уровень – контакты выходного реле замкнуты либо выходной транзистор открыт

Действия в нештатных ситуациях
В аварийных и нештатных ситуациях (например, при выходе из строя источника питания) зону прохода турникета можно использовать в качестве дополнительного аварийного выхода.
Предусмотрена возможность перевода турникета в режим Fire Alarm от устройства аварийного открытия прохода (прибора пожарной сигнализации, аварийной кнопки и т.д.). В этом режиме преграждающая планка турникета, перекрывающая зону прохода, опускается вниз (принимает вертикальное положение) и освобождает проход в обоих направлениях, на блоках индикации поочередно загораются зеленый (на 1,25 сек) и красный (на 0,25 сек) индикаторы, команды управления от других устройств и ПО игнорируются.
Также открытие зоны прохода турникета выполняется автоматически при снятии (пропадании) напряжения питания турникета.
Внимание! Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций используются соответствующие требованиям безопасности эвакуационные выходы. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».
