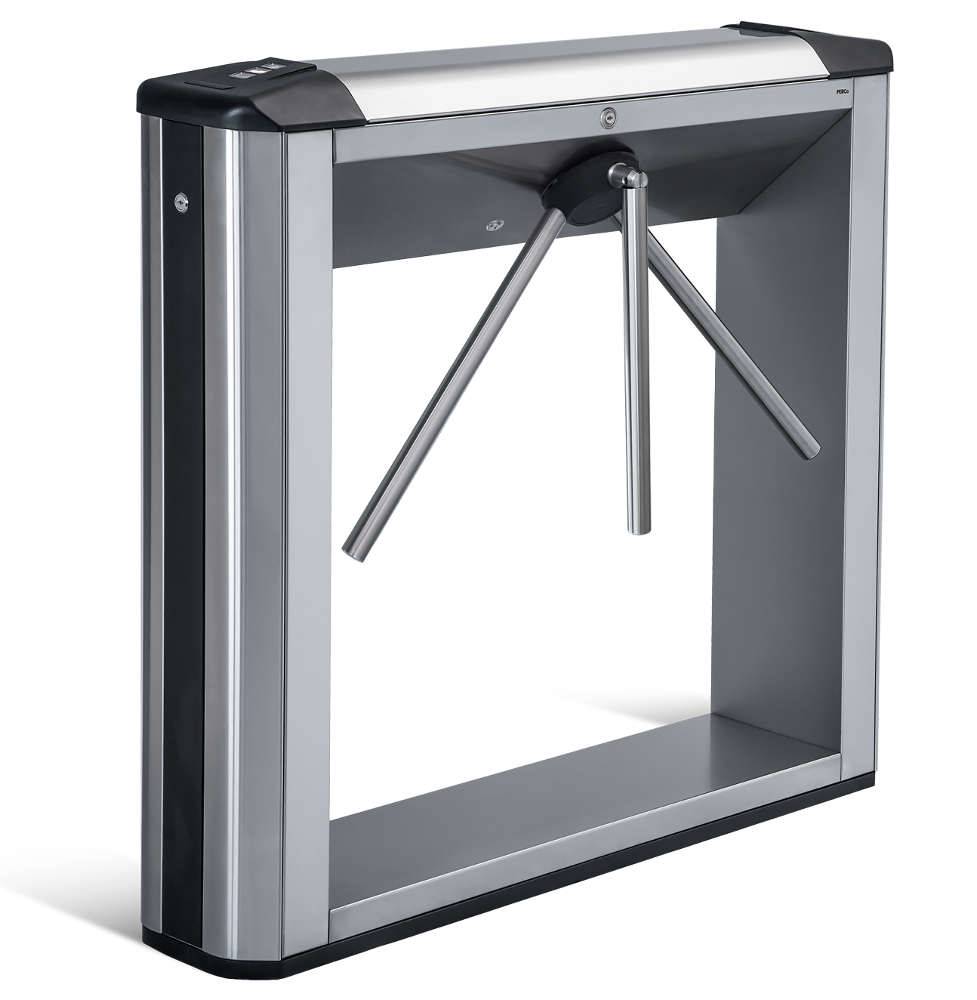

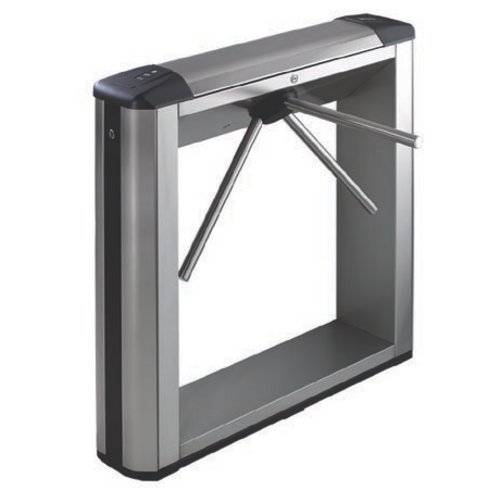

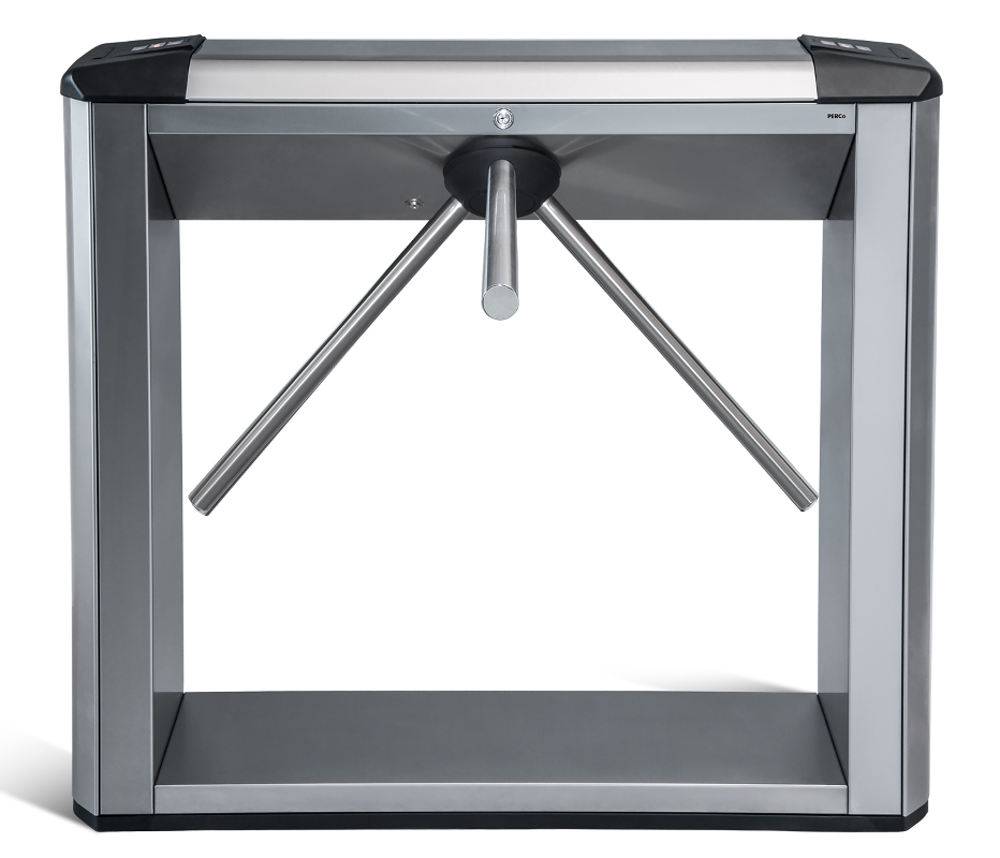

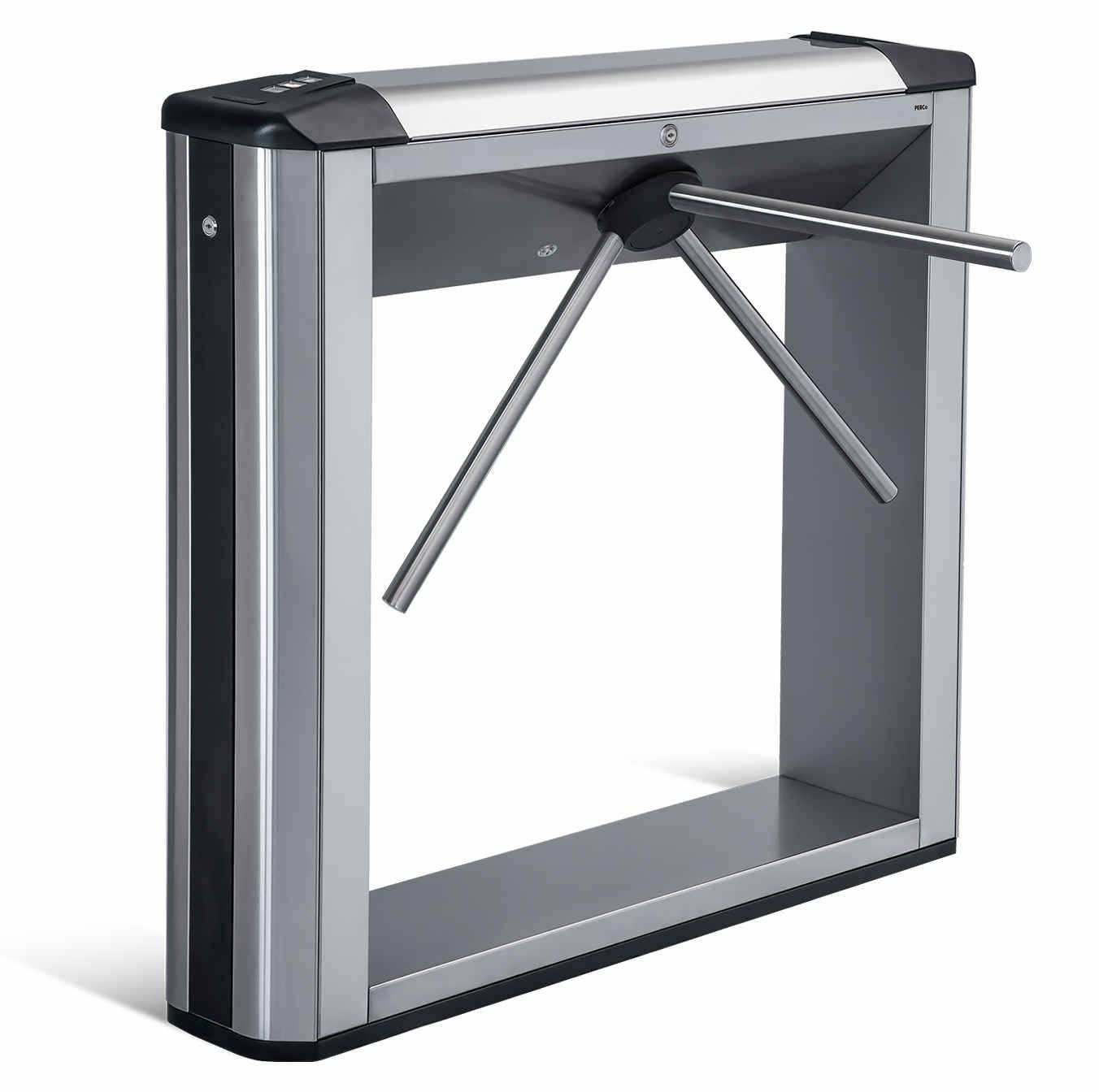

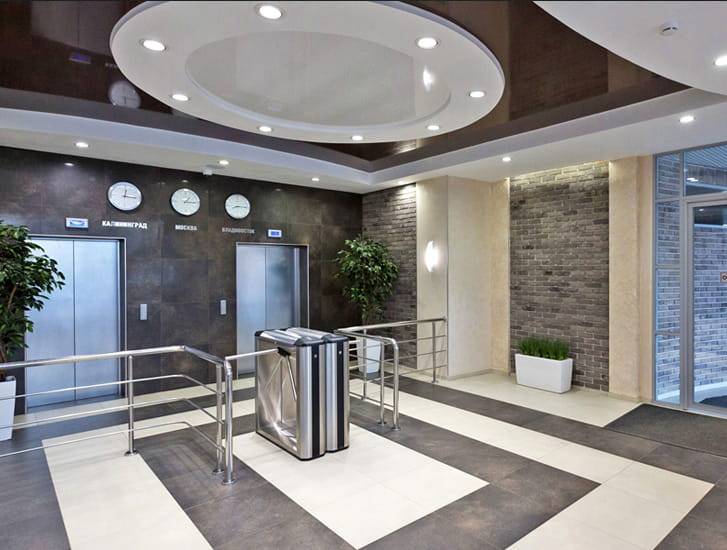

Турникет-трипод тумбовый PERCo-TB01.1 из нержавеющей стали (с планками)

Тумбовый турникет PERCo-ТВ01.1 — элегантное и компактное решение для оборудования проходных, при установке нескольких турникетов в ряд позволяет обойтись без дополнительных ограждений. В корпус турникета встроены два считывателя, имеющие интерфейс связи с контроллером Wiegand.

Турникет-трипод тумбовый электромеханический со встроенными считывателями PERCo-TВ01.1 предназначен для организации прохода на территорию объекта сотрудников по постоянным пропускам на основе бесконтактных карт.
Количество турникетов, необходимое для обеспечения быстрого и удобного прохода людей, рекомендуется определять, исходя из пропускной способности турникета, указанной в разделе «Основные технические характеристики». Изготовителем рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту.

Комплект поставки:
• Турникет со встроенной электроникой управления: 1 шт.
• Считыватели (EMM/HID): 2 шт.
• Преграждающие планки PERCo-AS-04: 3 шт.
• Пульт дистанционного управления: 1 шт.
• Паспорт и руководство по эксплуатации: 1 экз.

В комплект не входят и приобретаются отдельно:
• источник питания PERCo-NES-100-12

В модели TB01.1 в случае экстренной ситуации предусмотрена возможность механической разблокировки турникета. Функция механической разблокировки обеспечивает свободное вращение преграждающих планок в обоих направлениях. Замок механической разблокировки встроен в стойку турникета (стандартная комплектация) и снабжён комплектом ключей.

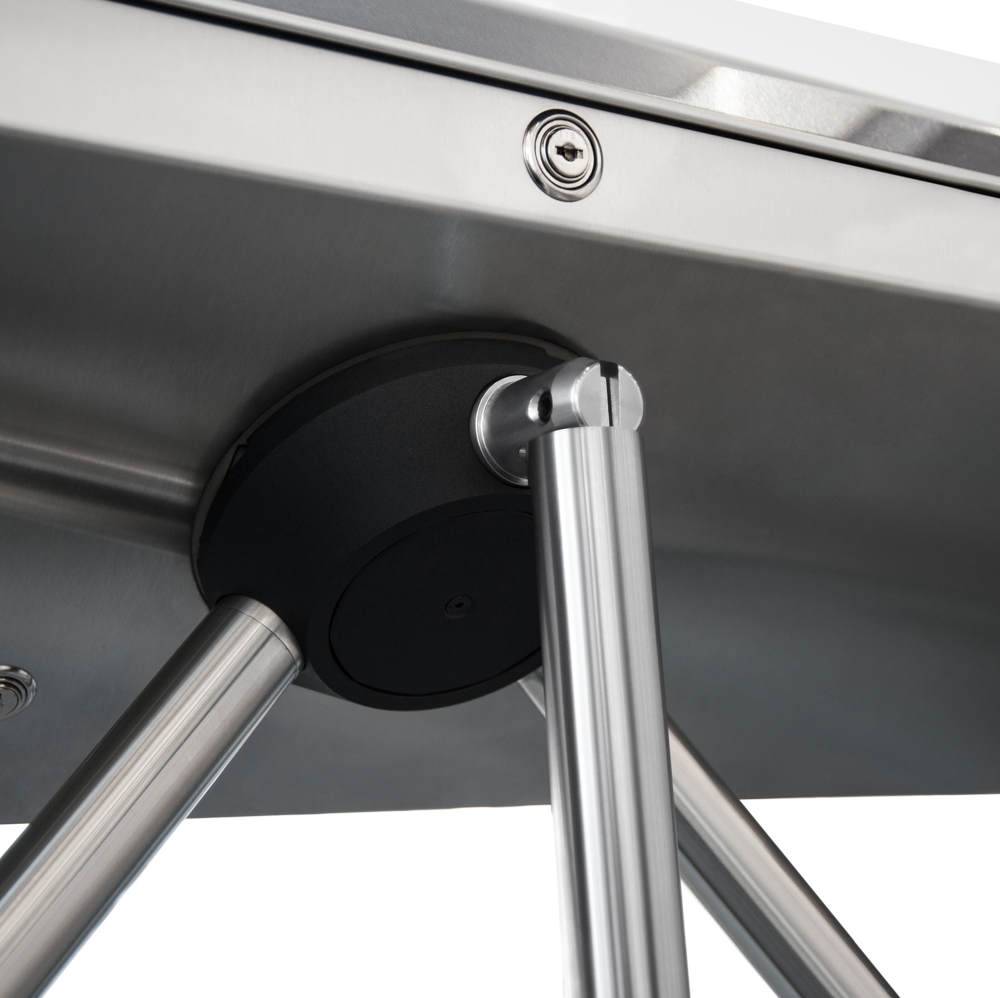

Турникет TB01.1 может комплектоваться преграждающими планками «Антипаника», которые также позволяют быстро освободить проход без применения специальных ключей или инструментов.

Встроенные в корпус турникета считыватели позволяют сэкономить не только на покупке оборудования, но и на трудоемкости монтажа.

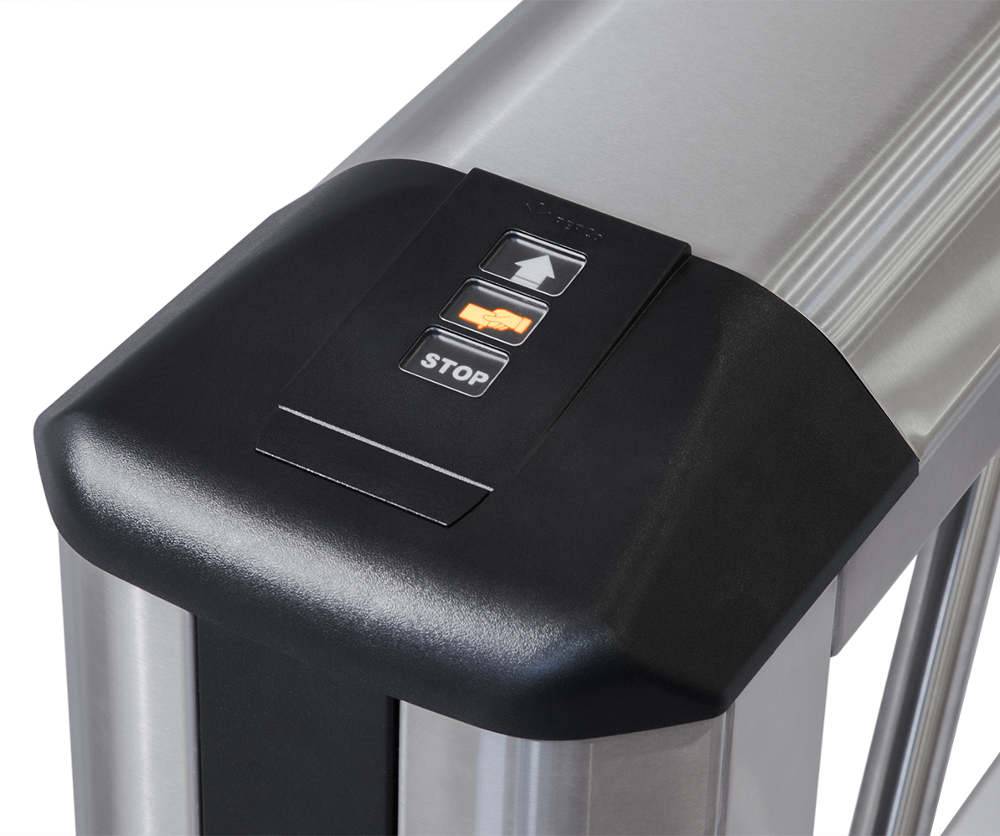

В крышку турникета встроены светодиодные блоки индикации с пиктограммами, служащие для указания направления прохода и индикации состояния турникета: зелёная стрелка показывает направление разрешенного прохода, турникет открыт в заданном направлении; сигнал «stop» показывает, что проход запрещён, турникет закрыт.

Турникет по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация турникета разрешается при температуре окружающего воздуха от +1°С до +50°С и относительной влажности воздуха до 80% при +25°С.

Видеообзор турникета- трипода PERCo ТВ01
Управление турникетом может осуществляться
• автономно, с помощью пульта управления (входит в стандартный комплект поставки) или устройства радиоуправления;
• от системы контроля и управления доступом (СКУД), с помощью контроллера СКУД.

При управлении от системы контроля доступа турникет поддерживает два режима управления – импульсный и потенциальный. Возможность выбора режима управления обеспечивает корректную работу турникета в СКУД любых производителей, и в частности, позволяет применять для управления замковые контроллеры, выходы которых поддерживают потенциальный режим управления. Обеспечивается гальваническая развязка выходов турникета от контроллера СКУД.

Использование турникетов в составе системы контроля доступа на проходной предприятия позволит корректно фиксировать время прихода и ухода сотрудников. Это особенно важно при организации системы контроля за дисциплиной труда.

Турникет является нормально закрытым устройством – он остается закрытым до тех пор, пока не будет получен сигнал, разрешающий проход, или турникет не будет открыт ключом механической разблокировки. В турникете предусмотрена возможность автоматической разблокировки при поступлении сигнала от системы пожарной сигнализации.

Пониженное энергопотребление турникета позволяет использовать безопасное для человека напряжение питания (не более 14В.).

Турникет может комплектоваться ограждениями, выполненными с ним в едином стиле.

Основные технические характеристики:
• Напряжение питания постоянного тока, В: 12±1,2
• Ток потребления максимальный, А: не более 0,8
• Потребляемая мощность, Вт: не более 10
• Пропускная способность, чел/мин:
- в режиме однократного прохода: 30
- в режиме свободного прохода: 60
• Ширина зоны прохода, мм: 580
• Усилие поворота преграждающей планки, кгс: не более 3
• Количество встроенных считывателей: 2
• Интерфейс встроенных считывателей: Wiegand1
• Дальности считывания кода при номинальном напряжении питания, см:
- для карт HID: не менее 6
- для карт EM-Marin: не менее 8
• Длина кабеля ПДУ2 , м: не менее 6,6
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК335-1-94
• Степень защиты оболочки: IP41 по EN 60529
Средняя наработка на отказ, проходов: не менее 1500000
• Средний срок службы, лет: 8

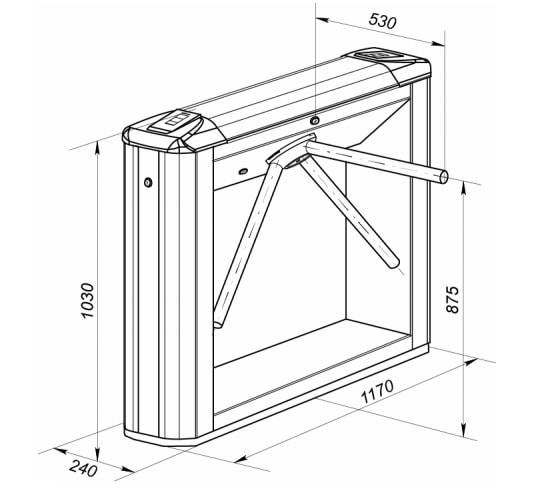

• Габаритные размеры турникета (длина × ширина × высота), мм:
- без преграждающих планок: 1170×240×1030
- с установленными преграждающими планками:1170×770×1030
• Масса (нетто), кг: не более 63
1 Wiegand, Wiegand 26, Wiegand 37, Wiegand 42. 2
2 Максимальная длина кабеля ПДУ – 40 м (поставляется под заказ).



Основные особенности
• Турникет может работать как автономно, при управлении от ПДУ или устройства РУ, так и в составе СКУД, при управлении от контроллера СКУД.
• В турникет установлены два считывателя бесконтактных карт доступа, снабженные блоками индикации с мнемоническими индикаторами.
• Предусмотрена возможность установки платы контроллера СКУД на специальный кронштейн внутри корпуса турникета, и подключения к нему встроенных считывателей турникета через интерфейс Wiegand.
• Турникет поддерживает два режима управления: импульсный и потенциальный.
• В стойку турникета встроен замок механической разблокировки, позволяющий при необходимости, с помощью ключа разблокировать узел вращения преграждающих планок, обеспечив тем самым свободный проход в обоих направлениях.
• При отключении питания турникета оба направления прохода остаются в том состоянии, в котором они были на момент выключения: в закрытом, если данное направление было закрыто на момент выключения, или в открытом, если данное направление было открыто на момент выключения.

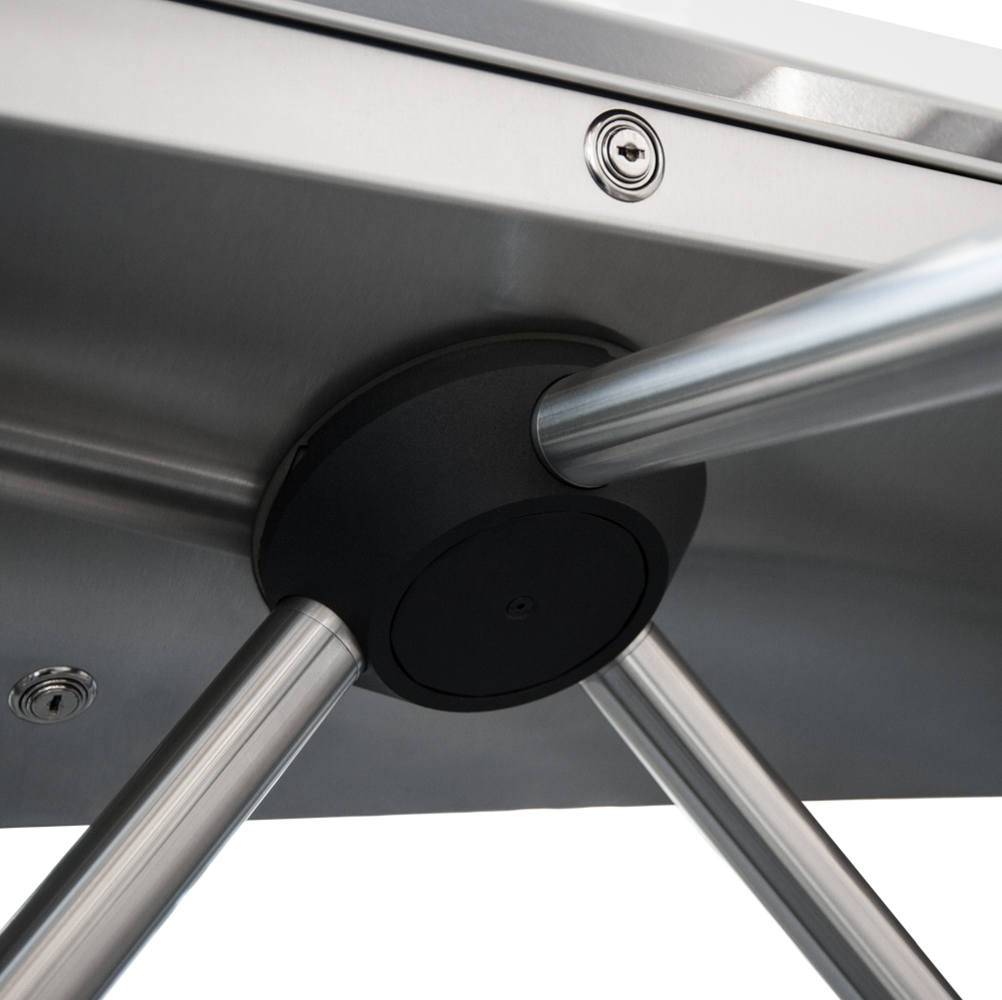

• Узел вращения преграждающих планок турникета снабжен механизм доворота, который после совершения прохода обеспечивает автоматическую доводку преграждающих планок до исходного положения. Механизм доворота снабжен демпфирующим устройством, обеспечивающим плавную бесшумную работу турникета
• В механизме доворота установлены оптические датчики контроля поворота преграждающих планок, позволяющие корректно фиксировать факт прохода.
• Турникет может использоваться в составе комплексной проходной совместно с турникетом PERCo-ТВС01.1, имеющем встроенный картоприемник для изъятия разовых карт доступа. Турникет имеет аналогичный дизайн и установочные размеры.
• При установке в ряд нескольких турникетов их стойки формируют зону прохода, позволяя обойтись без установки дополнительных ограждений.
• На турникет подается безопасное для человека напряжение питания, не более 14 В.
• Турникет имеет низкое энергопотребление, не более 10 Вт.

Устройство турникета
Турникет состоит из стойки с установленной в нее платой электроники и двумя считывателями, трех преграждающих планок и ПДУ (позиции 1-3, 5 и 13). Стойка крепится к полу четырьмя анкерами через отверстия в основании (2).
Внутри стойки расположены: узел вращения, состоящий из устройства доворота (толкатель, пружины и ролик), механизма управления с оптическими датчиками поворота преграждающих планок и блокирующим устройством, а также замка механической разблокировки (7). Кроме того, на узле вращения установлен поворотный механизм, в состав которого входят: демпфирующее устройство, кольцо контрольное и планшайба; места крепления преграждающих планок к поворотному механизму закрываются крышкой (6). На торцовых поверхностях стойки турникета устанавливаются заглушки (11), зафиксированные замком (12).


Стандартный комплект поставки: 1 – каркас; 2 – основание; 3 – крышка; 4 – замок крышки; 5 – планка преграждающая, 6 – крышка, закрывающая места крепления преграждающих планок; 7 – замок механической разблокировки; 8 – блок индикации; 9 – крышка торцовая со считывателем; 10- заглушка; 11 – заглушка стойки; 12 – замок заглушки; 13 – ПДУ; 14 – кабель ПДУ;
Не входят в стандартный комплект поставки: 15 – кабель питания; 16 – кабель устройства РУ, 17 – кабель подключения к СКУД

Доступ к внутренним элементам стойки осуществляется через крышку (3), которая является съемной; в рабочем состоянии турникета замок крышки (4) закрыт. 5.2.2 Для информирования о текущем состоянии турникета на обоих торцах стойки расположены блоки индикации (8), под каждым из которых с внутренней стороны находится встроенный считыватель для считывания карт доступа.

Блок индикации имеет три мнемонических индикатора:
– зеленый индикатор разрешения прохода
– желтый индикатор ожидания прохода (ожидания предъявления карты);
 – красный индикатор запрета прохода.

Внутри стойки расположен кронштейн с установленной платой CLB.110 (Control Logic Board) и клеммами для подключения внешних устройств. К плате управления подключаются: ПДУ, выходы контроллера СКУД, устройство РУ, ДКЗП, устройство для подачи команды аварийной разблокировки турникета Fire Alarm. На клеммы подключения внешних устройств выведены линии подключения источника питания, линии сигналов считывателей. Подключение внешних устройств производится в соответствии со схемой подключения турникета и дополнительного оборудования.

ПДУ выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС пластика и предназначен для задания и индикации режимов работы при ручном управлении турникетом. ПДУ подключается к плате управления гибким многожильным кабелем (14) через клеммную колодку XT1.L.
На лицевой панели ПДУ расположены три кнопки для задания режимов работы турникета. Над кнопками расположены индикаторы. Средняя кнопка STOP предназначена для переключения турникета в режим «Запрет прохода». Левая и правая кнопки предназначены для разблокировки турникета в выбранном направлении. Изменить ориентацию ПДУ относительно установки стойки турникета (если на месте установки стойка обращена к оператору не лицевой, а тыльной стороной) можно, поменяв местами провода от ПДУ, подключаемые на контакты Unlock A и Unlock B, а также Led A и Led B соответственно.



Устройства для управления турникетом
Управление турникетом может осуществляться с помощью следующих устройств: ПДУ; устройства РУ; контроллера СКУД. Указанные устройства могут быть подключены к турникету:
• одно из устройств в отдельности;
• в любой комбинации друг с другом;
• все вместе (параллельно).
Примечание: При параллельном подключении указанных устройств к турникету возможны случаи наложения сигналов управления от них друг на друга. В этом случае реакция турникета будет соответствовать реакции на образовавшуюся комбинацию входных сигналов.

Подключение указанных устройств производится с помощью кабеля (14, 16, 17) к соответствующим клеммным колодкам XT1.L и XT1.H платы управления в соответствии со схемой электрических соединений. 5.3.3 ПДУ подключается к контактам GND, Unlock A, Stop, Unlock B, Led A, Led Stop и Led B клеммной колодки XT1.L.
Устройство РУ подключается к контактам GND, Unlock A, Stop и Unlock B клеммной колодки XT1.L. Питание устройства РУ подключается к контакту +12V клеммной колодки XT1.H.
Выходы контроллера СКУД подключаются к контактам GND, Unlock A, Stop и Unlock B клеммной колодки XT1.L.
Входы контроллера СКУД подключаются к контактам Common, PASS A, PASS B, Ready и Det Out клеммной колодки XT1.H.
Обозначения установленных на плате управления клеммных колодок и назначение их контактов показаны в Руководстве пользователя и на наклейке расположенной на внутренней поверхности крышки турникета.

Режимы управления турникетом
Возможны два режима управления турникетом – импульсный и потенциальный. Данные режимы управления определяют возможные режимы работы турникета.
Режим управления определяется наличием перемычки на разъеме J1:
- перемычка установлена – импульсный режим управления,
- перемычка снята – потенциальный режим управления). При поставке перемычка установлена.
В обоих указанных режимах управление турникетом происходит подачей управляющего сигнала. При этом в импульсном режиме управления время ожидания прохода равно 5 секундам и не зависит от длительности управляющего сигнала (импульса). В потенциальном режиме управления время ожидания прохода равно длительности управляющего сигнала.

Импульсный режим управления используется для управления турникетом с помощью ПДУ, устройства РУ и контроллера СКУД, выходы которых поддерживают импульсный режим управления.
Штатные входы управления: Unlock A, Stop и Unlock B.
Специальный вход управления: Fire Alarm.
Минимальная длительность входного сигнала, при которой возможно изменение режима работы турникета, должна быть 100 мс. Время ожидания прохода равно 5 секундам и не зависит от длительности входного сигнала.

Потенциальный режим управления используется для управления турникетом с помощью контроллера СКУД, выходы которого поддерживают потенциальный режим управления (например, замковый контроллер).
Штатные входы управления: Unlock A и Unlock B.
Специальные входы управления: Stop и Fire Alarm.
Минимальная длительность входного сигнала, при которой возможно изменение режима работы турникета, должна быть 100 мс. Время ожидания прохода равно длительности сигнала низкого уровня (если к моменту совершения прохода в разрешенном направлении на входе для данного направления присутствует сигнал низкого уровня, то турникет в данном направлении останется открытым). При поступлении сигнала низкого уровня на вход Stop оба направления закрываются на все время его присутствия независимо от уровней сигналов на входах Unlock A и Unlock B. При снятии сигнала низкого уровня с входа Stop направления переходят в режим согласно уровням сигналов на входах Unlock A и Unlock B.

Управление турникетом с помощью ПДУ
При нажатии кнопок на ПДУ (кнопка STOP и две кнопки, соответствующие направлениям прохода) происходит замыкание соответствующего контакта Unlock A, Stop и Unlock B с контактом GND (т.е. формирование сигнала низкого уровня относительно контакта GND).
Логика работы турникета при однократном проходе в направлении А(В) при импульсном режиме управления:
1. При нажатии на ПДУ кнопки, соответствующей разрешению прохода в направлении А(В), происходит замыкание контакта Unlock A(В) с контактом GND (т.е. формирование сигнала низкого уровня на контакте Unlock A(В) относительно контакта GND).
2. Микроконтроллер, установленный на плате управления, обрабатывает поступившую команду и формирует команду на механизм управления, который открывает проход в направлении А(В) (поднимает верхний (нижний) край шпонки).
3. Микроконтроллер следит за состоянием оптических датчиков поворота преграждающих планок, которые при повороте преграждающих планок активизируются/нормализуются в определенной последовательности, и отсчитывает время, прошедшее с момента нажатия на ПДУ кнопки, соответствующей разрешению прохода в направлении А(В).
4. При повороте преграждающих планок на 67° микроконтроллер формирует сигнал PASS А(В) (происходит размыкание контактов PASS А(В) и Common).
5. После поворота преграждающих планок на 67°, либо по истечении 5 секунд с момента нажатия на ПДУ кнопки, соответствующей разрешению прохода в направлении А(В), микроконтроллер формирует команду на механизм управления, который закрывает проход в направлении А(В) (опускает верхний \нижний край шпонки).
6. При возвращении преграждающих планок к исходному положению (поворот преграждающих планок на 112°) микроконтроллер снимает сигнал PASS А(В) (происходит замыкание контактов PASS А(В) и Common).
Отличие для режима «Свободный проход»: в данном режиме команда, описанная в п.5 , не формируется и проход в данном направлении остается открытым.

Управление турникетом с помощью устройства РУ
Управление турникетом с помощью устройства РУ аналогично управлению от ПДУ.
Кнопки на брелоке устройства РУ выполняют те же функции, что и на ПДУ.
Инструкция по подключению и работе устройства РУ прилагается в комплекте с этим устройством.

Управление турникетом с помощью контроллера СКУД
При импульсном режиме управления управление турникетом с помощью контроллера СКУД аналогично управлению от ПДУ.
При потенциальном режиме управления принцип управления турникетом с помощью контроллера СКУД аналогичен принципу управления при помощи ПДУ и заключается в формировании на контактах Unlock A, Stop и Unlock B сигнала низкого уровня относительно контакта GND.
Отличие логики работы от описанной в п. 5.6.2 при потенциальном режиме управления: команда, описанная в п. 5.6.2.5, формируется только по факту отпускания на ПДУ кнопки, соответствующей разрешению прохода А(В). Поэтому для организации однократных проходов при потенциальном режиме управления рекомендуется снимать управляющий сигнал низкого уровня по началу сигнала PASS соответствующего направления.
Проход через турникет в направлении А(В) фиксируется по состоянию выходных контактов PASS A(В) и Common.

Особенности монтажа
Монтаж турникета является ответственной операцией, от которой в значительной степени зависит работоспособность и срок службы изделия. Монтаж должен выполняться силами не менее двух человек, имеющих квалификации монтажника и электрика не ниже 3-го разряда. До начала монтажных работ необходимо внимательно изучить данный раздел и в дальнейшем следовать изложенным в нем инструкциям.

Рекомендации по подготовки установочной поверхности:
Стойку турникета необходимо устанавливать на прочные и ровные бетонные (не ниже марки 400, группа прочности В22,5), каменные и т.п. основания, имеющие толщину не менее 150 мм. Установочную поверхность необходимо выровнять так, чтобы точки крепления стойки турникета лежали в одной горизонтальной плоскости (контролировать с помощью уровня); При установке стойки турникета на менее прочное основание необходимо применять закладные фундаментные элементы, размером не менее 400×400×300мм. Также возможно применение рамного основания.

Рекомендации по организации зоны прохода:
При проходе через турникет, в случае работы турникета под управлением контроллера СКУД, для регистрации события прохода необходимо осуществить поворот преграждающих планок на угол не менее 70°. Для обеспечения такого угла поворота, при организации зоны прохода следуйте рекомендациям, приведенным на рисунке.


Турникет снабжен механизмом доворота преграждающих планок. При повороте планок на угол более 60° происходит доворот преграждающей планки в направлении прохода (при этом возврат планок в исходное положение невозможен, происходит блокировка обратного прохода). При повороте преграждающих планок на угол менее 60° происходит возврат планок в исходное положение.
При организации зоны прохода также необходимо предусмотреть дополнительный аварийный выход. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».

Порядок монтажа
При монтаже турникета придерживайтесь следующей последовательности действий:
1. Распакуйте турникет, проверьте комплект поставки согласно разд.

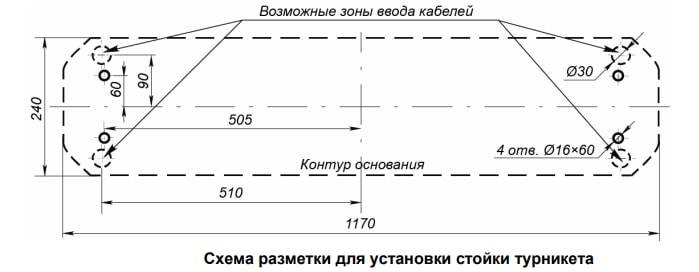

2. Подготовьте в полу отверстия под гильзы анкеров для крепления стойки турникета. При необходимости прокладки кабелей под поверхностью пола подготовьте в полу кабельный канал, подходящий к зоне ввода этих кабелей в стойку турникета. Установку и крепление стойки производите после прокладки всех кабелей в кабельном канале и внутри стойки.

3. Вставьте гильзы анкеров в выполненные отверстия так, чтобы они не выступали над поверхностью пола.
4. Демонтируйте заглушки стойки (11), открыв замки (12).
5. Установите стойку турникета на гильзы анкеров и закрепите ее болтами М10.
6. Установите источник питания на отведенное для него место согласно инструкции по монтажу, приведенной в его эксплуатационной документации.
7. Снимите крышку турникета (3), открыв ключом замок.
8. Подключите кабель питания (15) к выносной клеммной колодке X1.1. Подключите кабель (14) ПДУ (13) к клеммной колодке XT1.L на плате управления.
Подключите при необходимости кабели от других устройств к соответствующим клеммным колодкам платы управления.
9. Проверьте правильность и надежность всех электрических подключений. При помощи самоклеющихся площадок и не открывающихся стяжек из комплекта поставки закрепите все кабели. После подключения всех кабелей и закрепления стойки на полу установите на место крышку (3) (см. разд. 6) и заглушки стойки (11) в порядке, обратном снятию.
10. Для установки в рабочее положение преграждающих планок снимите с поворотного механизма крышку (6), отвернув винт М4×25. Отверните болт М8×30, установленный на преграждающей планке (5). Установите преграждающую планку в соответствующее посадочное место и зафиксируйте болтом. Под головку болта установите пружинную шайбу. Затяжка болтов должна обеспечивать надежную фиксацию преграждающей планки (без люфта).
11. Повторите операции при установке остальных преграждающих планок. Установите в рабочее положение крышку (6), закрепив ее винтом.
12. Проведите пробное включение турникета согласно разделу «Включение». После завершения монтажа и проверки работоспособности турникет готов к работе.

Установка контроллера СКУД
Конструкцией турникета предусмотрена возможность установки платы контроллера СКУД внутрь корпуса турникета. Установка платы осуществляется на кронштейн (7). Максимальный допустимый размер устанавливаемой платы контроллера 160×150×35 мм.

Подключение встроенных считывателей
Передача данных от считывателей осуществляется по интерфейсу Wiegand. Подключение считывателей к контроллеру СКУД необходимо производить экранированным кабелем

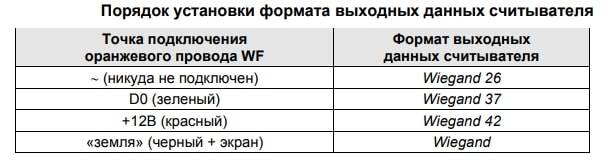

Выбор формата выходных данных считывателя
Внимание! Изменения формата выходных данных Wiegand не препятствует чтению карт других форматов и выдаче считанного кода на выход считывателя.
Изменение формата выходных данных интерфейса Wiegand определяется точкой подключения оранжевого провода (WF – Wiegand-Format) на выходе штатного соединительного кабеля считывателя. Выбор точки подключения производится в соответствии с таблицей.


Эксплуатация
При эксплуатации турникета соблюдайте меры безопасности.
Запрещается!
• Перемещать через зону прохода предметы, превышающие ширину проема прохода.
• Рывки и удары по составным частям турникета.
• Разбирать и регулировать узлы, обеспечивающие работу турникета.
• Использовать при чистке турникета вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.

Включение
Убедитесь в правильности всех подключений. Проверьте, что преграждающие планки находятся в исходном положении (зона прохода перекрыта преграждающей планкой). Проверьте, что замок механической разблокировки закрыт (турникет механически заблокирован). Подключите источник питания к сети с напряжением и частотой, указанными в его Паспорте.
Включите источник питания. На блоках индикации загорятся желтые индикаторы ожидания предъявления карты, на ПДУ загорится красный индикатор над кнопкой STOP.

Режимы работы турникета при импульсном режиме управления
Задание режимов работы турникета с ПДУ и их индикация осуществляется в соответствии с таблицей в Руководстве. При этом:
• направления прохода независимы друг от друга, т.е. задание режима прохода в одном направлении не изменяет заданный режим прохода в другом направлении;
• режим «Однократный проход» в заданном направлении» может быть изменен на режим «Свободный проход» в этом же направлении или режим «Запрет прохода»;
• режим «Свободный проход» в заданном направлении « может быть изменен только на режим «Запрет прохода».
После включения источника питания турникета, исходное состояние турникета – закрытое (при закрытом замке механической разблокировки (7)).
В режиме однократного прохода турникет автоматически закроется после прохода человека в данном направлении. Если проход не выполнен в течение 5 секунд, турникет также автоматически закроется. При разрешении прохода в двух направлениях, после совершения прохода в одном направлении возобновляется отсчет времени ожидания прохода 5 секунд для другого направления.
Примечание: Нажатие кнопки на ПДУ соответствует подаче на соответствующие контакты клеммной колодки XT1.L (Unlock A, Unlock B и Stop) сигнала низкого уровня относительно контакта GND.

Режимы работы при потенциальном режиме управления
Задание режимов работы турникета с ПДУ и их индикация осуществляется в соответствии с таблицей в Руководстве. При этом направления прохода независимы друг от друга, т.е. задание режима прохода в одном направлении не изменяет заданный режим прохода в другом направлении.
Примечание: Для выходов СКУД:  Высокий уровень – контакты выходного реле разомкнуты или закрыт выходной транзистор;  Низкий уровень – контакты выходного реле замкнуты или открыт выходной транзистор.

Работа турникета под управлением СКУД
При предъявлении зарегистрированной карты к считывателю, последний издает кратковременный звуковой сигнал и передает в контроллер СКУД код карты. СКУД разрешает проход посетителя, выдавая команду на плату управления, которая открывает проход в заданном направлении. После совершения прохода плата управления выдает сигналы PASS A или PASS B, закрывает проход, переходит в исходное состояние, после чего турникет готов к следующему циклу работы.

Действия в нештатных ситуациях
Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций необходимо предусмотреть аварийный выход. Таким выходом может служить например поворотная секция ограждения «Антипаника» PERCo-BH02.

Механическая разблокировка турникета
Функция механической разблокировки турникета предназначена для разблокировки механизма вращения преграждающих планок в аварийном режиме, например, при выходе из строя источника питания (отключении сетевого питания). Для механической разблокировки турникета выполните следующие действия:
1. вставьте ключ в замок механической разблокировки (7);
2. поверните ключ по часовой стрелке до упора (откройте замок, при этом механизм секретности выдвинется из корпуса);
3. верните ключ в исходное положение и извлеките его из замка;
4. убедитесь в том, что турникет разблокирован, повернув рукой преграждающие планки на несколько оборотов в каждую сторону.

Механическая блокировка после разблокировки турникета производится в следующем порядке:
1. установите преграждающие планки в исходное положение;
2. нажмите на механизм секретности замка механической разблокировки, утопив его в корпус до щелчка (без ключа);
3. убедитесь в том, что турникет заблокирован и преграждающие планки не имеют возможности поворачиваться ни в одну сторону.

Использование преграждающих планок Антипаника
Дополнительным аварийным выходом также могут служить преграждающие планки «Антипаника» PERCo-AA-01. Конструкция этих планок позволяет быстро организовать свободный проход без применения специальных ключей или инструментов. Для этого необходимо потянуть преграждающую планку, перекрывающую зону прохода, в осевом направлении в сторону от стойки турникета до упора, и затем сложить планку, опустив ее вниз.
