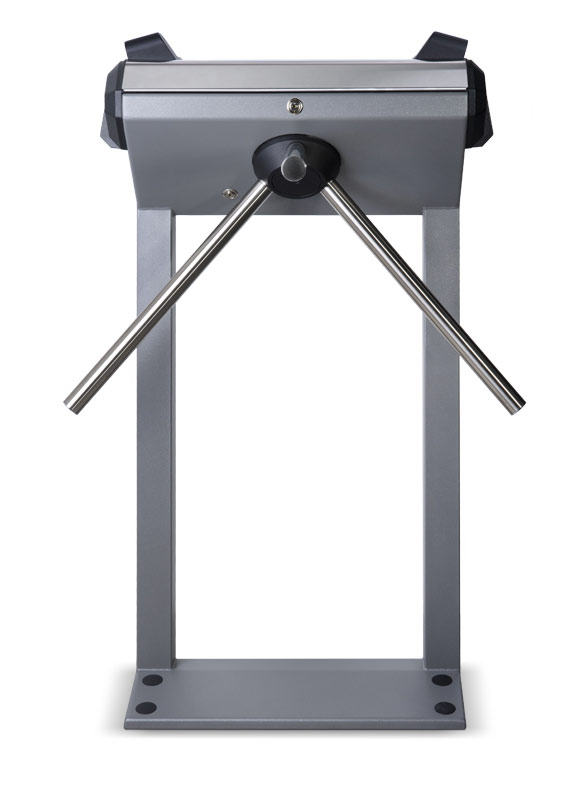

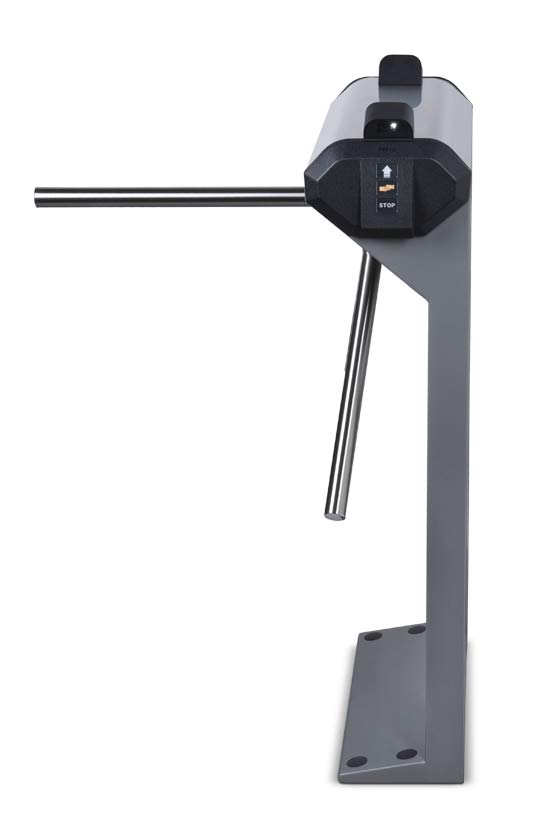

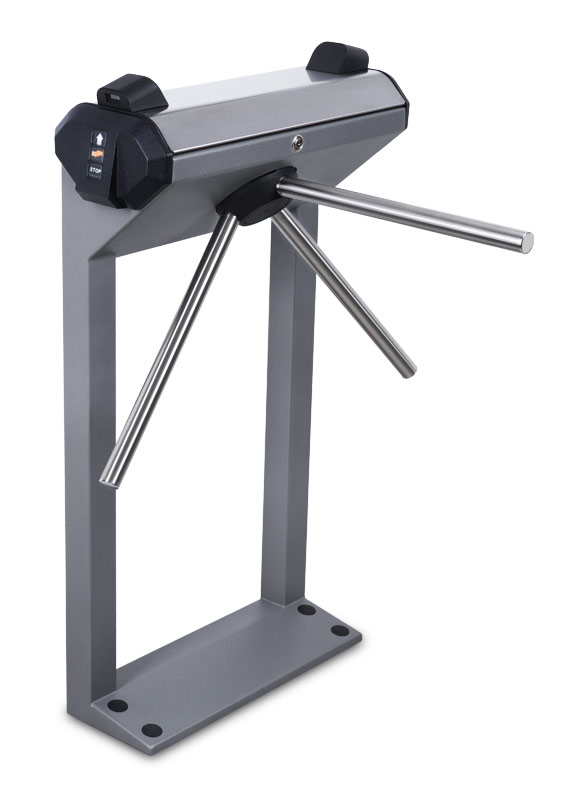

Электронная проходная PERCo-КТ02.9Q – готовая система контроля доступа. В качестве идентификаторов в электронной проходной могут использоваться штрихкоды, карты доступа EMM/HID и MIFARE, платежные карты с PayPass, а также смартфоны с NFC.

Электронная проходная со сканерами штрихкода PERCo-KT02.9Q предназначена для организации одной двухсторонней точки прохода на территорию предприятия с возможностью управления еще одной или двумя точками прохода. PERCo-KT02.9Q может работать как автономно, без постоянного подключения к локальной сети или ПК, так и в составе СКУД PERCo-Web, а также систем безопасности PERCo-S-20, PERCo-S-20 «Школа».

Контроль доступа через электронную проходную может осуществляться:
• оператором с помощью ПДУ, входящего в комплект поставки,
• по бесконтактным картам доступа, предъявляемым к встроенным в боковые крышки считывателям,
• по штрихкоду, предъявляемому к установленным на верхней крышке сканерам.

В зависимости от выбранного варианта конфигурации встроенный контроллер позволяет дополнительно управлять следующими ИУ:
• или одним турникетом / калиткой;
• или одним шлагбаумом (приводом ворот);
• или одним / двумя двусторонними / односторонними замками.

Электронная проходная оборудована двумя сканерами штрихкода Mertech N200 P2D, установленными на ее верхней крышке. Кроме того, каждая боковая крышка Электронная проходная имеет встроенный универсальный RFID-считыватель форматов:
1. HID / EM-Marine1 , обеспечивает считывание кода с идентификаторов Proximity с рабочей частотой 125 кГц производства HID Corporation типа ProxCard II, ISOProx II, брелоков ProxKey II (стандартных форматов HID: 26 бит (H10301), 37 бит (H10302, H10304)), а также производства EM-Microelectronic-Marin SA (далее - ЕММ);
2. MIFARE (поддерживаемые стандарты карт см. в разд. 3), обеспечивает считывание:
• при работе с картами MIFARE:
- либо уникального идентификатора (UID) с карты или транспондера MIFARE (заводская установка)** ;
- либо данных из внутренней памяти карты или транспондера (применяется в случае, если требуется повышенный уровень безопасности, при этом требуется дополнительное программирование считывателя мастер-картой).
• при работе со смартфоном на ОС Android с функцией NFC:
- уникального идентификатора, генерируемого приложением «PERCo. Доступ» на смартфоне (требуется установка и запуск приложения).
• при работе со смартфоном Apple с функцией NFC:
 - уникального идентификатора (Token), привязанного к банковской карте (при привязке нескольких банковских карт осуществляется считывание Token той карты, которая активна в данный момент).

Кроме считывателей самой Электронной проходной ее встроенный контроллер поддерживает подключение:
• до четырех считывателей производства PERCo по интерфейсу RS-485,
• до четырех считывателей по интерфейсу Wiegand при использовании двух конвертеров интерфейса PERCo-AC-02.1.
Все зарегистрированные события прохода сохраняются в энергонезависимой памяти контроллера Электронной проходной. При работе в составе СКУД Электронная проходная поддерживает все ее функциональные возможности.
Количество Электронных проходных, необходимое для обеспечения быстрого и удобного прохода людей, рекомендуется определять, исходя из пропускной способности Электронной проходной. Изготовителем рекомендуется устанавливать по одной Электронной проходной на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 чел./ мин.

Электронная проходная по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация Электронной проходной разрешается при температуре окружающего воздуха от +1°С до +50°С и относительной влажности воздуха до 80% при +25°С.

Комплект поставки:
• Турникет с установленным контроллером PERCo-CT13: 1 шт.
• Встроенные считыватели бесконтактных карт: 2 шт.
• Встроенные сканеры штрихкодов Mertech N200 P2D: 2 шт.
• Стандартные планки PERCo-AS-01: 3 шт.
• Пульт дистанционного управления: 1 шт.
• Программное обеспечение

Во внутреннюю память контроллера загружена специальная версия ПО PERCo-Web, которая позволяет организовать СКУД на базе данного контроллера, без сервера на отдельном ПК.
Для начала работы со встроенной СКУД администратору необходимо использовать менеджер системы, для чего нужно войти в Web-интерфейс контроллера с помощью компьютера по сети Ethernet и в адресной строке браузера к IP-адресу контроллера добавить номер порта: 49000 (пара логин-пароль для первого входа: admin-admin). Затем необходимо запустить Web-сервер и сервер системы.
В дальнейшем для работы в ПО достаточно войти в Web-интерфейс контроллера и в браузере к IP-адресу контроллера добавить номер порта (по умолчанию это :8080). При первом входе пользователю будет предложено создать пару логин-пароль для санкционирования последующих входов в систему.
Возможности встроенной системы безопасности PERCo-Web ограничены. Порядок лицензирования, настройки, а также характеристики и алгоритм работы с ПО подробно описан в эксплуатационной документации системы PERCo-Web.

Для расширения функционала системы контроля доступа до комплексной системы безопасности – видеонаблюдение, ОПС, контроль проезда транспорта, организация центрального поста необходимо приобрести один из комплектов либо отдельные модули программного обеспечения комплексной системы безопасности PERCo-S-20.

Для применения в учебных заведениях с возможностью SMS-информирования родителей о времени прихода/ухода ребенка необходимо приобрести программное обеспечение PERCo-S-20 «Школа».

В комплект не входят и приобретаются отдельно:
• источник питания NES-100-12
• ПО «Электронные проходные PERCo»
• ПО PERCo-S-20 «Школа»

Основные особенности
• Электронная проходная может работать как автономно, без постоянного подключения по локальной сети к ПК, так и в составе СКУД. Контроль доступа может осуществляться программно по бесконтактным картам доступа и/или штрихкодам (используется ПО систем PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа» или Web-интерфейс изделия) или оператором с помощью ПДУ (устройства РУ).
• С целью уменьшения вероятности несанкционированного прохода при использовании стандартного метода идентификации – чтения уникального идентификатора (UID) с карты, предусмотрена возможность использования криптозащищенной идентификационной информации (ID) из внутренней памяти карты MIFARE после соответствующего программирования считывателей Электронной проходной (при помощи мастер-карты) и карт пользователей. Программирование мастер-карты и карт пользователей осуществляется при помощи контрольного считывателя в ПО систем PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа» и приведено в описаниях соответствующих модулей ПО.
• Электронная проходная обеспечивает: o работу в РКД: «Открыто», «Контроль», «Закрыто»; o сохранение установленного РКД в энергонезависимой памяти, для предотвращения изменения РКД при отключении питания; o поддержку функций локального и глобального контроля зональности, комиссионирования и верификации, контроля доступа по времени.
• На торцах стойки Электронной проходной расположены крышки со считывателями бесконтактных карт, снабженные блоками индикации с мнемоническими индикаторами.
• Имеется возможность отключения – включения считывания карт доступа форматов HID и EM-MARINE при помощи перемычки-джампера ХР2 на платах встроенных считывателей. Отключение считывания карт доступа формата Mifare не предусмотрено.
• Контроллер Электронной проходной поддерживает возможность работы с картами доступа с размером кода до 64 бит.
• В Электронной проходной предусмотрена возможность дополнительного подключения к встроенному контроллеру с целью полноценного управления еще одной или двумя точками прохода:
- одного турникета, или одной калитки, или одного шлагбаума, или одного – двух замков (двусторонних или односторонних);
- одного дополнительного ПДУ или двух дополнительных кнопок ДУ;
- по интерфейсу RS-485 до четырех считывателей производства PERCo или, при использовании одного конвертера интерфейса PERCo-AC-03 или двух конвертеров PERCo-AC-02.1, до четырех считывателей Wiegand.
• В Электронной проходной предусмотрена возможность подключения дополнительного оборудования: устройства аварийной разблокировки (Fire Alarm), ВВУ, ДКЗП, сирены и др., а также по интерфейсу RS-485 табло системного времени PERCo-AU05.
• Контроллер Электронной проходной обеспечивает: связь по интерфейсу Ethernet (IEEE 802.3); поддержку стека протоколов TCP/IP (ARP, IP, ICMP, TCP, UDP, DHCP); поддержку прикладного уровня протокола обмена систем PERCo-Web, PERCo-S-20,PERCo-S-20 «Школа».
• Контроллер Электронной проходной снабжен Web-интерфейсом, предназначенным для проведения первичной конфигурации и текущего контроля параметров.
• Предусмотрена возможность обновления встроенного ПО контроллера Электронной проходной (перепрошивки) по сети Ethernet.
• Все регистрируемые события прохода сохраняются в энергонезависимой памяти контроллера Электронной проходной и впоследствии могут быть просмотрены с ПК.
• На Электронную проходную подается безопасное для человека напряжение питания – не более 14 В.
• Электронная проходная имеет низкое энергопотребление – не более 10 Вт.
• Механизм доворота обеспечивает автоматический доворот преграждающих планок до исходного положения после каждого прохода.
• Демпфирующее устройство обеспечивает плавную бесшумную работу механизма доворота Электронной проходной.
• В механизме доворота установлены оптические датчики контроля поворота преграждающих планок, позволяющие корректно фиксировать факт прохода.
• В стойку Электронной проходнойвстроен замок механической разблокировки, позволяющий в случае необходимости обеспечить свободный поворот преграждающих планок в обоих направлениях.
 • При установке в ряд нескольких Электронных проходных их стойки формируют зону прохода, позволяя обойтись без установки дополнительных ограждений.
• Электронную проходную можно использовать в составе комплексной проходной вместе с Электронной проходной PERCo-KT02.9 или PERCo-KT02.9B (без сканеров штрихкода), которые имеют аналогичный дизайн и установочные размеры.

Характеристики:
• Напряжение питания постоянного тока, В: 12±1,2
• Ток потребления, А: не более 1,0
• Потребляемая мощность, Вт: не более 12
• Пропускная способность в режиме однократного прохода, чел / мин: 30
• Пропускная способность в режиме свободного прохода, чел / мин: 60
• Ширина зоны прохода, мм: 500
• Усилие поворота преграждающей планки, кгс: не более 3,5
• Количество встроенных считывателей: 2
• Семейство используемых карт доступа: HID, EM-MARIN, MIFARE
• Поддерживаемые стандарты карт доступа: HID, EMM, MIFARE, PayPass, смартфон с NFC
• Поддерживаемые стандарты карт доступа MIFARE: MIFARE Ultralight (48 byte), MIFARE Ultralight EV1 (48 byte, 128 byte), MIFARE Ultralight C (144 byte), MIFARE ID (64 byte), MIFARE Classic 1K, MIFARE Classic 4K, MIFARE Plus (X, S, SE), MIFARE DESFire Ev1
• Возможность использования смартфонов с функцией NFC: да
• Дальность считывания при номинальном напряжении питания, см:
- карт HID, EMM: от 5 до 7
- карт MIFARE, смартфонов с NFC, карт с PayPass: от 3 до 6 (зависит от типа карты и производителя смартфона)
• Количество подключенных сканеров штрихкода: 2
• Тип сканеров штрихкода: Mertech N200 P2D
• Виды считываемых штрихкодов: 1D, 2D
• Интерфейс связи со сканерами штрихкода: USB
• Расстояние сканирования штрихкода: до 30 см
• Минимальная контрастность считываемого штрихкода: 20 %
• Количество карт (штрихкодов) для каждого пользователя: до 5
• Максимальное количество пользователей: не менее 50 000
• Максимальное число событий журнала регистрации: не менее 150 000
• Число комиссионирующих карт: до 50 000
• Количество доп. входов встроенного контроллера: 8
• Количество доп. выходов встроенного контроллера: 5
• Web-интерфейс: да
• Встроенная СКУД PERCo-Web: да
• Стандарт интерфейса связи: Ethernet (IEEE 802.3)
• Длина кабеля ПДУ, м: не менее 14
• Степень защиты оболочки: IP41 по EN 60529
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК335-1-94
• Средняя наработка на отказ, проходов: не менее 4 000 000
• Средний срок службы, лет: 8
• Web-интерфейс: да
• Габаритные размеры установленной Электронной проходной, мм: 640×683×1084
• Масса (нетто), кг: не более 35

Устройство
Электронная проходная состоит из стойки со встроенными контроллером, двумя считывателями и двумя сканерами, трех преграждающих планок и ПДУ (позиции 1-3, 5 и 14).

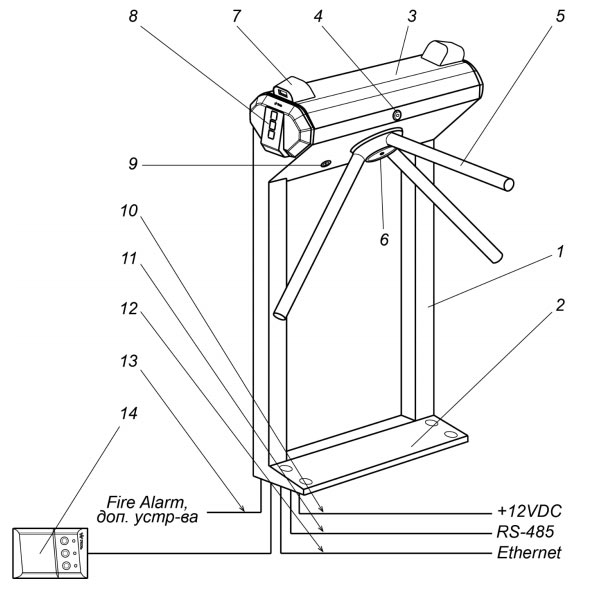

Стойка ЭП состоит из каркаса (1), основания (2) и крышки (3). Через пластиковые заглушки Ø30 мм обеспечивается доступ к четырем отверстиям в основании стойки, через которые она крепится к установочной поверхности анкерными болтами.


Стандартный комплект поставки: 1 – каркас; 2 – основание; 3 – крышка; 4 – замок крышки; 5 – планка преграждающая, 6 – крышка, закрывающая место крепления преграждающих планок; 7 – сканер штрихкода; 8 – боковая крышка с встроенным RFID-считывателем и блоком индикации; 9 – замок механической разблокировки; 10 – кабель питания; 14 – кабель интерфейса RS-485; 12 – кабель Ethernet; 13 – кабель к дополнительным устройствам; 14 – ПДУ с кабелем

Сверху на торцах стойки расположены крышки с блоками индикации (8), в которые встроены бесконтактные считыватели карт доступа. Доступ к внутренним элементам стойки осуществляется через съемную крышку (3) с установленными на ней сканерами (7), которая фиксируется замком (4). Порядок снятия и установки крышки приведен в разд. 6. При работе ЭП крышка должна быть закрыта.

Кроме того, внутри стойки ЭП расположены:
• контроллер ЭП;
• узел вращения преграждающих планок,:
- механизма управления с оптическими датчиками угла поворота преграждающих планок, позволяющими корректно фиксировать факт прохода;
- поворотного механизма, в состав которого входят:
− устройство доворота преграждающих планок (толкатель, пружины и ролик), обеспечивающее автоматический возврат планок до исходного положения после каждого прохода;
− демпфирующее устройство, обеспечивающее плавную бесшумную работу поворотного механизма;
− блокирующее устройство, предотвращающее возможность несанкционированного прохода;
- замка механической разблокировки (9), позволяющего в случае необходимости, с помощью ключа, обеспечить свободное вращение преграждающих планок в обоих направлениях. Места крепления преграждающих планок к поворотному механизму закрыты крышкой (6).

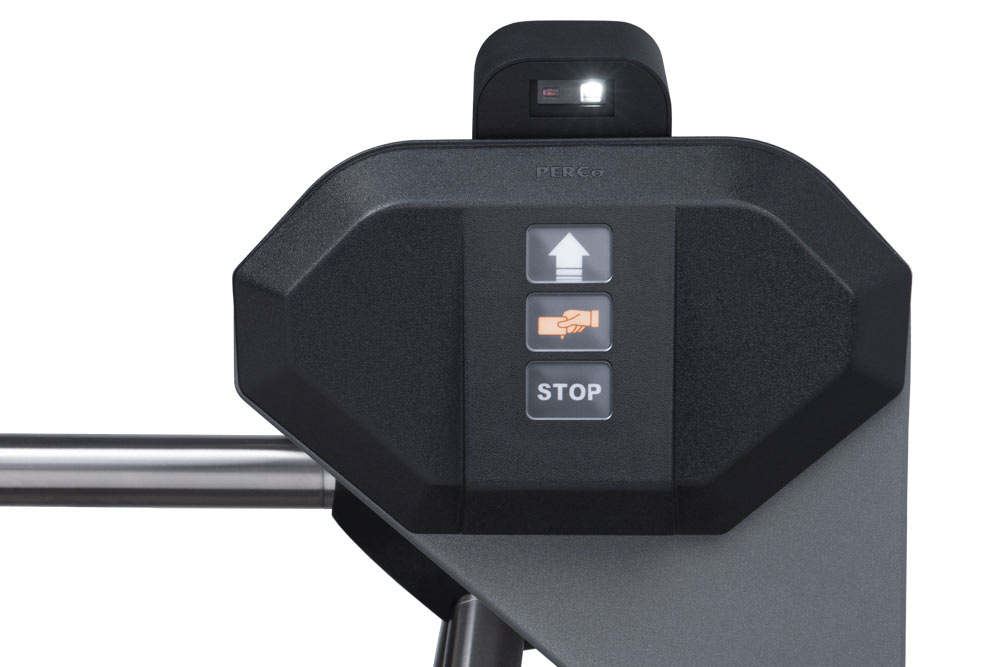

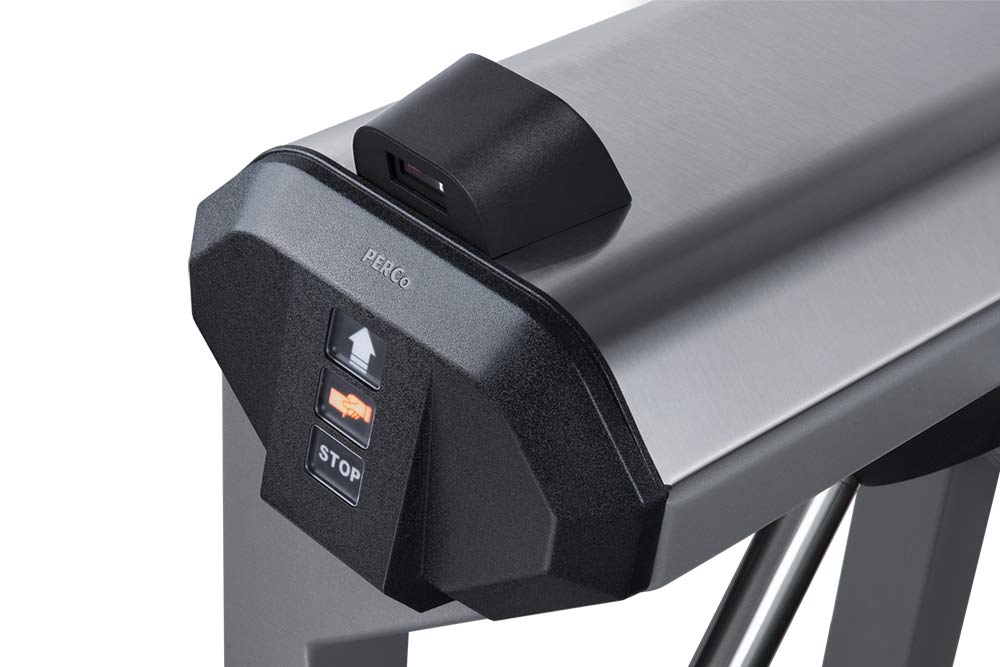

Торцевые крышки с блоками индикации и встроенными считывателями
Каждая торцевая крышка (8) представляет собой блок в пластмассовом корпусе, на передней панели которого расположены три мнемонических индикатора. Мнемонические индикаторы предназначены для информирования пользователей о текущем состоянии направлений прохода ЭП и установленных РКД. Индикация ЭП при подаче команд управления от ПДУ указана в Руководстве.

  Блок индикации имеет три мнемонических индикатора:

  •  Зеленый индикатор разрешения прохода. Электронная проходная разблокирована в данном направлении.
  •  Желтый индикатор ожидания команды оператора или предъявления карты. Электронная проходная заблокирована в данном направлении.
  •  Красный индикатор запрета прохода. Электронная проходная заблокирована в данном направлении.



Под крышкой находится печатная плата электроники, на которой установлены два бесконтактных считывателя форматов HID / EM-Marin и Mifare, контролирующих одно из направлений прохода через ЭП.

Принцип работы считывателя EMM/HID
Считыватели EMM/HID обеспечивают считывание кода с идентификаторов Proximity с рабочей частотой 125 кГц производства HID Corporation типа ProxCard II, ISOProx II, брелоков ProxKey II (стандартных форматов HID: 26 бит (H10301), 37 бит (H10302, H10304)), а также производства EM-Microelectronic-Marin SA.
Считывание кода происходит при поднесении идентификатора к считывателю. При этом идентификатор может находиться в кармане, в бумажнике или в любом другом радиопрозрачном контейнере (футляре).
Предельное расстояние, на котором считывателем обеспечивается считывание идентификаторов, зависит от типа идентификатора

Принцип работы считывателя Mifare
Считыватели Mifare обеспечивают (заводская установка) чтение уникального идентификатора UID с карты или транспондера ISO/IEC 14443 A/MIFARE; а также чтение уникальных идентификаторов со смартфонов с функцией NFC. Физический принцип считывания идентификационной информации с карты Mifare аналогичен указанному в разд. 5.2.3 (рабочая частота – 13,56 МГц).
Кроме того, с целью повышения уровня безопасности системы доступа предусмотрена возможность использования дополнительной идентификационной информации ID из внутренней памяти карты или транспондера ISO/IEC 14443 A/MIFARE, при этом требуется дополнительное программирование считывателя в ПО PERCo-Web или PERCo-S-20.

Внимание! Для работы с идентификационной информацией из защищенной области карт все используемые в системе карты пользователей необходимо персонифицировать, т.е. записать в них конфигурацию для считывателей и карт Mifare, заданную на данный момент в системе СКУД. Сделать это можно посредством ПО PERCo-Web или PERCo-S-20 с использованием контрольного считывателя PERCo-MR08 (PERCo-IR18), персонификация карт через считыватель ЭП не предусмотрена!

Считывание кода происходит при поднесении идентификатора к считывателю. При этом идентификатор может находиться в кармане, в бумажнике или в любом другом радиопрозрачном контейнере (футляре).

Особенности работы со смартфонами с функцией NFC
Чтобы смартфон использовать в качестве карты доступа, необходимо, чтобы на нем была включена функция использования NFC (в настройках самого смартфона).
В смартфоне с ОС “Android” в качестве идентификатора доступа используется уникальный идентификатор, генерируемый приложением «PERCo. Доступ» (бесплатное, имеется на ресурсе «Google Play»). двумя способами:
− либо случайным образом (вероятность совпадения идентификаторов ничтожно мала);
− либо по желанию пользователя можно использовать IMSI – индивидуальный номер абонента, ассоциированный с SIM-картой смартфона, в этом случае приложение может запрашивать доступ к контактам телефона.
Для корректной работы приложения необходима версия ОС “Android” 5.0 и выше.
В смартфонах “Apple” (ОС “iOS”) в качестве идентификатора используется уникальный Token, привязанный к одной из банковских карт, эмулированных на смартфоне, (т.е. перед использованием в СКУД необходимо будет на смартфоне активировать именно эту банковскую карту), установка дополнительного приложения не требуется.
Для использования смартфона с NFC в качестве идентификатора доступа необходимо:
1. В программном обеспечении СКУД PERCo в разделах, касающихся настройки работы с картами MIFARE, включить функцию использования смартфона (по умолчанию на считывателях и в программном обеспечении PERCo – включена).
2. Занести идентификатор со смартфона в базу данных, как обычную карту доступа:
• вручную, получив номер идентификатора в смартфоне через приложение «PERCo. Доступ» (только для смартфонов на ОС “Android”);
• автоматически при помощи контрольного считывателя PERCo-MR08 (PERCo-IR18), подключенного к ПК с установленным ПО PERCo-Web, PERCo-S-20 или PERCo-S-20 «Школа».
Далее смартфон можно использовать в качестве идентификатора при проходах через считыватели:
- Для большинства современных смартфонов с ОС “Android” после загрузки приложения «PERCo. Доступ» для использования его в качестве идентификатора достаточно разблокировать смартфон и поднести его к считывателю (в настройках телефона обязательно должен быть разрешен обмен данными по NFC). Однако для некоторых моделей смартфонов может понадобиться каждый раз перед поднесением открывать приложение «PERCo. Доступ».
- Для смартфонов “Apple” (ОС “iOS”) достаточно приложить смартфон к считывателю, при этом смартфон должен автоматически перейти в режим “Apple Pay” (режим оплаты), и пройти аутентификацию (“Face ID” или “Touch ID”). При этом, если к идентификатору в СКУД PERCo привязана банковская карта, не установленная в смартфоне по умолчанию, то дополнительно еще ее придется выбрать из списка банковских карт, привязанных к смартфону.

Принцип работы сканера штрихкода
В контроллере в качестве сканера штрихкода используется модуль производства Mertech N200 P2D. Для сканирования штрихкода пользователь должен поднести носитель штрихкода (билет, карта, жетон и т.п.) непосредственно штрихкодом к сканеру на расстояние до 30 см. Сканер включит подсветку и красную полосу ориентира, которая должна попасть на считываемый штрихкод. При успешном сканировании подсветка сканера выключится и прозвучит звуковой сигнал. После сканирования модуль передаст в контроллер идентификационную информацию для обработки. Контроллер в зависимости от режима и результата работы с идентификатором сгенерирует на ЭП соответствующие управляющие сигналы и индикацию.
Перед использованием в качестве идентификатора штрихкод необходимо зарегистрировать в системе (занести в базу данных аналогично карте доступа) и закрепить его за соответствующим пользователем

Пульт дистанционного управления
Пульт дистанционного управления (9) выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС-пластика и предназначен для задания и индикации режимов работы при ручном управлении электронной проходной.



На лицевой панели пульта дистанционного управления расположены три кнопки для задания режимов работы электронной проходной. Средняя кнопка STOP предназначена для блокирования возможности прохода через электронную проходную в обоих направлениях. Левая и правая кнопки LEFT, RIGHT предназначены для разблокировки электронной проходной в выбранном направлении. Над кнопками расположены световые индикаторы для индикации установленного режима работы электронной проходной.

Команды управления от пульта дистанционного управления
Внимание! Управление электронной проходной оператором при помощи пульта дистанционного управления / устройства радиоуправления возможно при установленном РКД «Контроль».

Направления прохода независимы друг от друга, то есть подача команды для одного направления прохода не изменяет состояния прохода в другом направлении.
Подача команд управления электронной проходной от пульта дистанционного управления / устройства радиоуправления и их индикация осуществляется в соответствии с таблицей. При этом:
• После включения источника питания автоматически подается команда «Запрет прохода», по которой при закрытом замке механической разблокировки блокируются оба направления прохода.
• Для команды «Однократный проход в заданном направлении». Электронная проходная автоматически блокируется после совершения прохода в данном направлении или, если проход не выполнен по истечении Времени удержания в разблокированном состоянии. По умолчанию это время составляет 4 секунды и не зависит от длительности управляющего импульса. Время удержания электронной проходной в открытом состоянии отсчитывается с момента подачи команды от пульта дистанционного управления / устройства радиоуправления.
• После команды «Однократный проход в заданном направлении» может быть подана команда «Свободный проход в заданном направлении» для этого же направления или команда «Запрет прохода».
• После команды «Свободный проход в заданном направлении» может быть подана только команда «Запрет прохода».
• Для команды «Однократный проход в обоих направлениях». После совершения прохода в одном направлении возобновляется отсчет Времени удержания в разблокированном состоянии для другого направления.



Меры безопасности при эксплуатации
Внимание! При эксплуатации электронной проходной необходимо соблюдать общие правила безопасности при использовании электрических установок.
Эксплуатация электронной проходной разрешается в помещениях с искусственно регулируемыми климатическими условиями при температуре окружающего воздуха от +1°С до +50°С и относительной влажности воздуха до 80% при +25°С.

Запрещается!
• Эксплуатировать электронную проходную при напряжении питания, не соответствующем номинальному (12±1,2VDC).
• Перемещать через зону прохода предметы, размер которых превышает ширину проема прохода.
• Производить рывки и удары по составным частям электронной проходной.
• Разбирать и регулировать узлы, обеспечивающие работу электронной проходной.
• Использовать при чистке стойки электронной проходной вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.
• Источник питания следует эксплуатировать с соблюдением мер безопасности, приведенных в его эксплуатационной документации.

Режимы контроля доступа при работе в СКУД
Смена режима контроля доступа осуществляется по команде ПО или Web-интерфейса независимо для каждого направления прохода. Контроллер электронной проходной, как элемент СКУД, обеспечивает следующие режимы контроля доступа через исполнительное устройство (индикация режимов контроля доступа приведена в табл.):

Режим «Открыто» – режим свободного прохода
• Исполнительное устройство разблокируется до смены РКД.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» для контроллеров второго уровня PERCo-CL201) игнорируется.

Режим «Контроль» – основной режим работы как элемента СКУД
• Исполнительное устройство блокируется.
• При предъявлении карты, удовлетворяющей всем критериям разрешения доступа, к считывателю исполнительное устройство разблокируется на Время удержания в разблокированном состоянии.
• При предъявлении карты в зависимости от параметров доступа этой карты могут запуститься процедуры комиссионирования или верификации.

Режим «Закрыто» – режим запрета прохода
• Исполнительное устройство блокируется до смены режима.
• Нажатие кнопок пульта управления (кнопки дистанционного управления «Выход» у PERCo-CL201.1) игнорируется.
• При предъявлении любой карты регистрируется событие о нарушении прав доступа.

Режим «Охрана» (только для PERCo-CL201.1)
• Исполнительное устройство блокируется до смены РКД.
• Нажатие кнопки дистанционного управления «Выход» игнорируется.
• Становится на охрану охранной зоны, включающая исполнительное устройство.
• Проход через исполнительное устройство (взлом исполнительного устройства) переводит охранную зону, включающую исполнительное устройство, в режим «Тревога».

Индикация режимов, событий и состояний контроллера
Индикация контроллера электронной проходной осуществляется на блоках индикации, расположенных на стойке электронной проходной.



1 Мигает (кратковременно гаснет) - 1,3 секунды включен и 0,2 секунды выключен.
2 При предъявлении в режиме «Охрана» карты доступа, имеющей право снятия с охраны происходит снятие охранной зоны, включающей исполнительное устройство, с охраны и разблокировка исполнительного устройства на Время удержания в разблокированном состоянии. По истечении этого времени исполнительное устройство перейдет в режим, установленный до взятия охранной зоны на охрану («Открыто» или «Контроль»; если предыдущий режим был «Закрыто», то в режим «Контроль»).
3 Звуковая и световая индикация включается на 1 сек.

Примечания:
• При считывании идентификатора карты доступа в любом режиме подается звуковой сигнал длительностью 0,5 сек, желтый световой индикатор меняет свое состояние на 0,5 сек. Состояние других индикаторов не меняется.
• При разрешении доступа по карте световая индикация включается на Время удержания в разблокированном состоянии, либо до факта совершения прохода. При запрете прохода индикация включается на 2 сек.

Действия в нештатных ситуациях
В аварийных и нештатных ситуациях (например, при выходе из строя источника питания) зону прохода электронной проходной можно использовать в качестве дополнительного аварийного выхода, предварительно разблокировав вращение ее преграждающих планок либо используя планки «Антипаника».
Внимание! Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций используются соответствующие требованиям безопасности эвакуационные выходы. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».

Использование преграждающих планок «Антипаника»
Преграждающие планки «Антипаника» имеют конструкцию, позволяющую быстро организовать аварийный выход через зону прохода электронной проходной без применения специальных средств или инструментов. Для этого необходимо потянуть планку, перекрывающую зону прохода, в осевом направлении от стойки до упора, и затем сложить ее, опустив вниз.

Механическая разблокировка электронной проходной
Для механической разблокировки электронной проходной вставьте ключ в замок механической разблокировки (7) и поверните его по часовой стрелке до упора, при этом замок откроется, а механизм секретности замка выдвинется из корпуса. Убедитесь в том, что электронная проходная разблокирована, повернув рукой преграждающие планки на несколько оборотов в каждую сторону. Для выключения функции механической разблокировки электронной проходной установите преграждающие планки в исходное положение и нажмите на механизм секретности замка механической разблокировки, утопив его в корпус до щелчка. Убедитесь в том, что электронная проходная заблокирована и преграждающие планки не имеют возможности вращаться ни в одну сторону.

Автоматическая разблокировка электронной проходной
При работе в составе систем PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа» в случае возникновения пожара или других нештатных ситуаций предусмотрена возможность перевода электронной проходной в режим Fire Alarm от устройства аварийной разблокировки (прибора пожарной сигнализации, аварийной кнопки и т.д.). В этом режиме электронная проходная разблокируется для прохода в обоих направлениях, на блоках индикации горят зеленые стрелки (свободный проход в обоих направлениях), команды управления от других устройств и ПО игнорируются.

Требования к аппаратным и программным средствам
Для работы сетевого ПО и локального ПО необходим ПК, отвечающий следующим минимальным техническим требованиям:
• Процессор: Intel Core i3 (с частотой не менее 3.6 ГГц)
• Оперативная память: 4 Гб
• Объем дискового пространства: 500 Гб
• Видеокарта и монитор с разрешением не менее 1024×768 пикселей.
• Устройство чтения DVD-дисков (для установки ПО с дистрибутивного DVD-диска)
• Клавиатура и манипулятор «мышь»
• Сеть: Ethernet 10-BaseT, 100-BaseTX

Система поддерживает работу со следующими моделями GSM-модемов с USB интерфейсом:
• Megafon Huawei Modem: E1550, E173, E1820, E367
• MTC Huawei Modem: E171, E156G
• GSM модем TELEOFIS RX101-R USB GPRS (Telit)
• Список поддерживаемых системой SMS-провайдеров для отправки SMS-сообщений: WebSMS,СМС Трафик, Мир СМ, SMSЦентр, GSM-Информ, Билайн, МобиВижн, Сигма СМС, Интеллинa, МТС Коммуникатор, TELE2 Бизнес SMS

Для работы сетевого ПО и локального ПО па ПК должна быть установлена лицензионная версия ОС семейства Microsoft Windows.
• Рекомендована к использованию версия ОС Windows 7 Pro.
• Возможно использование ОС Windows 8.x, Window Server 2003 SP1, 2008, 2008 R2, 2012, 2012 R2.
• Возможно, но не рекомендовано использование ОС Windows: XP SP3, Vista SP2.
Для серверов системы и видеоподсистемы допустимо использование 64 битных версий ОС.
