Комплект поставки:
• Блок индикации с ИК-приемником PERCo-AI01 1-01-02: 1 шт
• Металлическое основание: 1 шт.
• Монтажный комплект:
- дюбели пластмассовые: 4 шт.
- шурупы: 4 шт.
• Упаковка: 1 шт.
• Паспорт: 1 экз.
Основные технические характеристики:
• Номинальное значение напряжения питания постоянного тока*, В: 12
• Допустимые значения напряжения питания постоянного тока1, В: 10,8 – 14
• Ток потребления, мА: не более 120
• Потребляемая мощность, Вт: не более 1,5
• Дальность приема команды при полностью
• заряженных элементах питания ИК-пульта PERCo-AU01, м: не менее 10
• Интерфейс связи с контроллером: RS-485
• Удаленность блока индикации от контроллера**, м: не более 40
• Максимальная удаленность блока индикации от контроллера***, м: не более 150
• Масса блока индикации, г: не более 150
• Габаритные размеры блока индикации (без учета кабеля), мм: 145х50х20
• Средний срок службы, лет: 8
• Степень защиты оболочки: IP41 по EN 60529
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК335-1-94
* В качестве источника питания рекомендуется использовать источник постоянного тока с линейной стабилизацией напряжения и с амплитудой пульсаций на выходе не более 50 мВ.
** Рекомендуемый тип кабеля, соединяющего блок индикации с внешним контроллером – КВПЭф-5е 2×2×0,52 (F/UTP2-Cat5e).
*** Предельная величина удаления блока индикации от контроллера достижима при выполнении приведенных в Инструкции по монтажу требований к монтажу изделия и зависит от сечения используемого кабеля.
Устройство

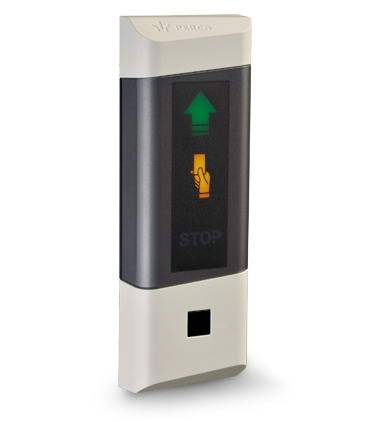

Блок индикации представляет собой блок электроники в пластмассовом корпусе, на передней панели которого расположены три мнемонических индикатора в виде: стрелки зеленого цвета (вверху), руки с картой желтого цвета (в центре) и надписи STOP красного цвета (внизу); а также окно приемника ИК-сигнала. Для крепления блока индикации к поверхности в комплект поставки входит металлическое основание. Защита электроники от негативных воздействий окружающей среды обеспечивается за счет установки защитной пластиковой пластины. Кабель для подключения блока индикации выведен с его тыльной стороны.
Кроме того, на тыльной стороне блока индикации расположены две перемычки проводом (см. рисунок 2):
• Ближе к центру перемычка ХР2 «номер считывателя». Наличие перемычки – считыватель №1, при удалении перемычки – считыватель №2.
• Ближе к нижнему краю считывателя перемычка XP1 «отключение концевого резистора». Наличие перемычки – концевой резистор присутствует, при
удалении перемычки – концевой резистор отключен.
Примечание
При установке блока индикации состояние перемычки ХР2 «номер считывателя» должно быть аналогично состоянию перемычки считывателя,
обеспечивающего то же направление прохода.
В металлическом основании предусмотрены 4 отверстия для крепления его шурупами к поверхности, на которой устанавливается блок индикации. Блок
индикации крепится к металлическому основанию с помощью винта, расположенного в нижней части корпуса.
Блок индикации имеет встроенную звуковую индикацию.
Порядок монтажа
Внимание! Перед монтажом внимательно ознакомьтесь с данным Руководством по эксплуатации.
Монтаж блока индикации должен производиться специалистом-электромонтажником.
При монтаже блока индикации пользуйтесь только исправным инструментом.
Подключение блока индикации производится только при отключенном от сети источнике питания.
Прокладку кабелей необходимо производить с соблюдением правил эксплуатации электротехнических установок.
Блок индикации подключаются к контроллерам СКУД PERCo по интерфейсу RS-485, при этом линия связи последовательно подводится ко всем устройствам.
Последовательность монтажа:
1. Распакуйте коробку и проверьте комплектность блока индикации.
2. Определите место установки блока индикации. Высота для монтажа должна выбираться исходя из соображений удобства.

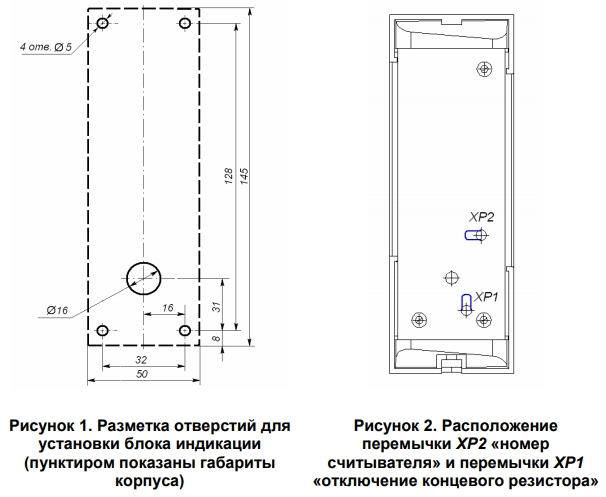

3. Произведите разметку и разделку отверстий на установочной поверхности для крепления металлического основания и проводки кабеля от блока индикации (см. рис. 1).
4. Ослабьте винт, расположенный в нижней части корпуса блока индикации и крепящий его к металлическому основанию. Снимите металлическое
основание и закрепите его с помощью четырех шурупов на установочной поверхности.
5. При необходимости изменить номер блока индикации перекусите кусачками перемычку «номер считывателя» (ХР2). Расположение перемычки указано
на рис. 2.
6. Если данный блок индикации не является конечным устройством на линии связи интерфейса RS-485 подключения периферии, то необходимо отключить
на нем концевой резистор, для чего перекусите кусачками перемычку «отключение концевого резистора» (ХР1). Учтите, что в этом случае
необходимо будет установить концевые резисторы по реальным концам линии связи интерфейса RS-485.
7. Пропустите кабель блока индикации через предназначенное для него отверстие на установочной поверхности. Установите блок индикации на
металлическое основание и закрепите его на нем с помощью винта, расположенного в нижней части корпуса.
Внимание!
Удлинение соединительного кабеля блока индикации производится кабелем с витыми парами, при этом сигнальные линии А и В должны идти в одной паре.
При креплении блока индикации необходимо обеспечить радиус изгиба кабеля у основания не менее 10 мм.
8. Проложите кабель, закрепите его и подключите к контроллеру PERCo. Схема подключения приведена на рисунке 3.
Бренд турникета | PERCo |
Вид оборудования | Индикатор |
Напряжение питания | 12 В |
Габариты | 145×50×20 мм |
Вес, кг | 0.15 |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | не выше 80% без конденсации |
Средний срок службы | Не менее 8 лет |
Гарантия | 5 лет |
Страна производства | Россия |
