Комплект поставки:
• Турникет: 1 шт.
• Ключ замков дверцы: 4 шт.
• Пульт управления с кабелем: 1 шт.
• Паспорт и руководство по эксплуатации: 1 экз.
Характеристики:
• Ширина формируемого прохода, мм: 600
• Усилие поворота на середине преграждающей створки, кгс: не более 6
• Пропускная способность, чел/мин: 20
• Напряжение питания: 220В/ 50Гц
• Номинальная потребляемая мощность, ВТ: 75
• Габаритные размеры (ВхШхГ), мм: 2290х1500х1375
• Масса (нетто) кг: 320
• Диапазон температур, °С: -40...+50
• Относительная влажность воздуха, %, не более: 95
• Срок службы: 8 лет

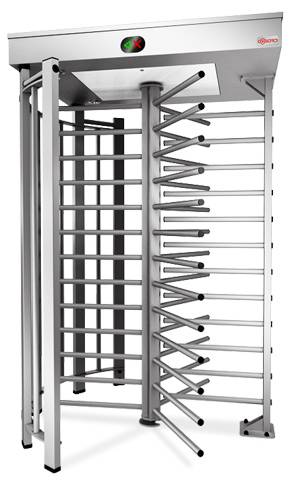

Конструкция изделия

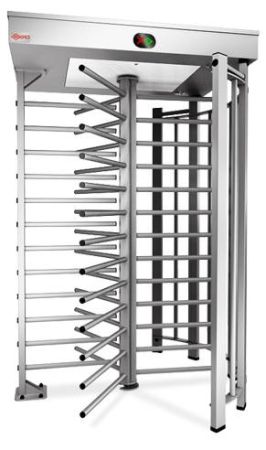

Турникет выпускается с электромеханическим (моторизованным) приводом автоматического вращения створок.
В модели турникета Oxgard Praktika Т-10-М (Т-10-МН) в исполнительном механизме установлен высокоточный шаговый электродвигатель, который включается при любом начале движения ротора. Причем, при движении в санкционированном направлении, двигатель доворачивает ротор в разрешенном направлении, а при движении в несанкционированном направлении двигатель подтормаживает ротор.
Турникет после поворота преграждающей створки на угол около 10º начинает автоматическое вращение (доворот) ротора в направлении прохода до достижения исходного (закрытого) положения створок.
В режиме свободного прохода турникет начинает доворот ротора при отклонении створки на угол около 10º и переходит в режим торможения створок, после поворота ротора на угол около 110°.
Модификации моторизованных однопроходных турникетов Т-10:
• Praktika Т-10-М - Моторизованный турникет, корпус и планки из окрашенной стали;
• Praktika Т-10-МН - Моторизованный турникет, корпус и планки из нержавеющей стали;
• Praktika T-10-GM - Моторизованный турникет, корпус из окрашенной стали, планки из нержавеющей стали.

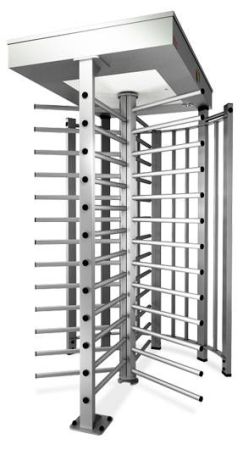

Турникет состоит из:
-неподвижной панели ограждения (1);
-подвижных элементов ограждения (роторной калитки)(2);
-неподвижных элементов ограждения (3);
-верхнего модуля (4);
-исполнительного механизма (5), расположенного внутри верхнего модуля;
В средней части верхнего модуля турникета имеются две съемные дверцы с замком, для быстрого доступа к кросс-плате при подключении кабелей ПУ и СКУД. Кабельные вводы подводятся к двум стойкам неподвижной панели ограждения (на выбор).
В выключенном состоянии турникет находится в режиме нормально открытого прохода и разрешает проход в обоих направлениях.
Внимание!!! В выключенном состоянии–запрещается проворачивать ротор турникета с повышенной скоростью , для того чтобы не вывести его из стоя.
Исходное состояние турникета – закрытое (турникет закрыт для прохода в обоих направлениях).
В исходном состоянии турникета зону прохода перекрывает одна створка; из этого состояния возможно задание стандартных режимов работы турникета .
Панель индикации
Панель индикации турникета расположена на верхнем модуле турникета под вставкой из акрилового стекла. Режимы работы турникета отображаются на панели в виде мнемонических знаков разрешения и запрещения прохода.
Пульт управления
Корпус ПУ выполнен из шлифованной нержавеющей стали. На лицевой стороне расположены кнопки управления 1 - 4 и светодиодные индикаторы режимов работы пульта. Стандартная длина кабеля, поставляемого в комплекте, составляет 5 метров.
Требования безопасности
При эксплуатации турникета необходимо соблюдать общие правила безопасности при использовании электрических установок.
Запрещается:
-эксплуатировать турникет в условиях, не соответствующих требованиям условий эксплуатации
-эксплуатировать турникет при напряжении питания, отличающимся от указанного в таблице 3 «Электрические характеристики».
При проведении технического обслуживания турникета:
Все работы необходимо производить только при выключенных и отключенных от сети источниках питания.
При снятии и установке крупногабаритных и массивных деталей турникета будьте особенно внимательны и аккуратны, предохраняйте детали от падения.
Внимание! Установка турникета должна производиться квалифицированными специалистами согласно Инструкции по монтажу.
Включение турникета
Убедитесь в правильности всех подключений основного и дополнительного оборудования.
Проверьте, что створки турникета находятся в исходном положении.
Включите источник питания турникета, на двух панелях индикации турникета загорится красный крест, запрещающий проход, на ПУ светодиодный индикатор кнопки 2 загорится красным. Загорятся лампы подсветки зоны прохода.
Турникет готов к работе.
Проверьте работу турникета во всех его режимах работы.
Режимы работы турникета
Турникет имеет несколько режимов работы. Включение нужного режима осуществляется с помощью ПУ или входами СКУД.
Индикация режимов работы отображается на панели индикации в виде мнемонических знаков разрешения и запрещения прохода.
Работа со СКУД рассмотрена в Инструкции по монтажу. В данном разделе будет рассмотрена работа с ПУ.
Режим ”Стоп”
Режим «Стоп» устанавливается при включении турникета.
Переход из другого режима в режим «Стоп» осуществляется с помощью кнопки 2, при этом над кнопкой светодиодный индикатор загорается красным.
В режиме «Стоп» запрещен проход в обе стороны. Движение планок ротора в этом режиме будет ограниченно, планки ротора проворачиваются только на 50 градусов , и не дадут совершить проход.
Режим однократного прохода
Кнопка 1(3) включает режим однократного прохода влево (вправо). При включении этого режима будет разрешен один проход влево (вправо) с последующим переходом в режим “Стоп”. На панели индикации горит стрелка, показывающая свободный проход влево (вправо). На ПУ светодиодный индикатор горит зеленым над кнопкой, в сторону которой разрешен проход, и красным над кнопкой 2.
Турникет после поворота преграждающей створки на угол около 10º, в разрешенном направлении начинает автоматическое вращение (доворот) ротора в направлении прохода до достижения исходного (закрытого) положения створок.
Если проход не совершен в течение (7)секунд, турникет автоматически переходит в режим “Стоп”.
Режим многократного прохода в одну сторону
Для перехода в этот режим требуется нажать и удерживая кнопку 2, нажать кнопку 1(3). После этого обе кнопки можно отпустить. Многократный проход отображается на ПУ зелёной индикацией над кнопкой 1(3), красный светодиодный индикатор над кнопкой 2 не горит. На панели индикации отображается стрелка в направлении разрешенного прохода. В этом режиме проход в разрешённую сторону можно совершать неограниченное количество раз. Также имеется возможность разрешить однократный проход в запрещенную сторону нажатием кнопки 1(3). После совершения этого прохода или по истечении 7 секунд турникет встает в режим многократного прохода, в сторону, которую задавался изначально многократный проход.
Режим свободного прохода
Для перехода в этот режим требуется нажать и удерживать кнопку 1, после чего нажать кнопку 3 и отпустить обе кнопки. В этом режиме разрешены проходы в обе стороны неограниченное количество раз. На панели индикации горят стрелки с обеих сторон.
На ПУ светодиодные индикаторы над кнопками 1 и 3 горят зеленым. В режиме свободного прохода турникет начинает доворот ротора при отклонении створки на угол около 10º и переходит в режим торможения створок, после поворота ротора на угол около 110°.
Режим “Антипаника”
Переход в этот режим осуществляется из любого режима нажатием кнопки 4. На панелях индикации с обеих сторон будут мигать зеленые стрелки. В этом режиме разрешены проходы в обе стороны неограниченное количество раз. На ПУ при этом светодиодный индикатор над кнопкой 4 загорится желтым.
Бренд турникета | Oxgard |
Вид турникета | Турникет |
Тип турникета | Полноростовой |
Тип корпуса турникета | Однопроходной, Напольный |
Тип привода турникета | Роторный |
Исполнение турникета | Уличное (под навесом) |
Материал корпуса турникета | Нержавеющая сталь |
Преграждающие планки/створки | Стандартные, в комплекте |
Тип блокировки | Нормально закрытый (НЗ) |
Встроенный картоприемник | Нет |
Встроенные считыватели | Без считывателей |
Пропускная способность | 20 чел/мин |
Пульт управления | 1 шт. в комплекте |
Напряжение питания | 220 В |
Потребляемая мощность, макс. | 60 Вт |
Габариты | 2220х1370х1500 мм |
Ширина перекрываемого прохода | 1495 мм |
Ширина прохода | 600 мм |
Высота прохода | 2200 мм |
Вес, кг | 320 |
Рабочая температура | от -40°C до +50°C |
Рабочая влажность | не выше 95% без конденсации |
Класс защиты (IP) | IP54 |
Стыковка со СКУД | Любые типы СКУД |
Гарантия | 2 года |
Страна производства | Россия |
