Турникет полноростовой Oxgard Praktika T-10

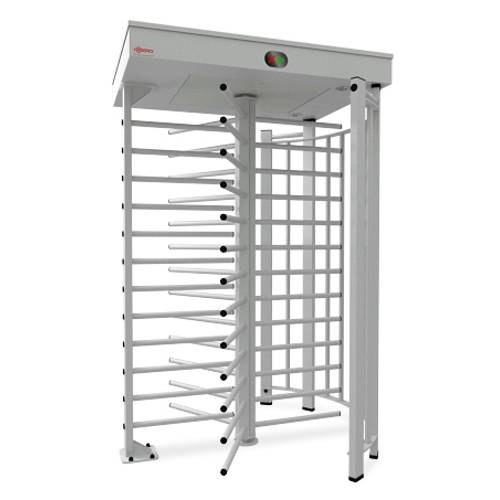

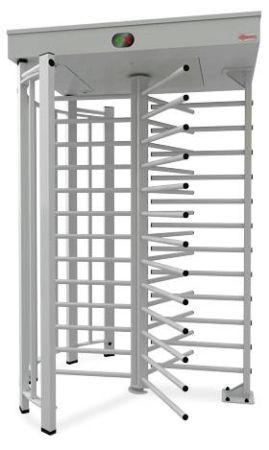

Oxgard Praktika T-10 - модель полноростового турникета предназначена для использования на объектах с повышенными требованиями к уровню контроля доступа (заводы, порты, спортивные объекты и др.). Высота турникета составляет более 220 см, так что ни перелезть, ни перепрыгнуть через него не получится.

Ширина прохода – около 60 см, поэтому пользоваться им довольно комфортно, и людям не придется протискиваться боком. Пропускная способность 40 человек в минуту позволяет использовать турникеты на объектах с высокой проходимостью. Для обеспечения удобного и быстрого прохода людей рекомендуется устанавливать по одному турникету на каждых 500 человек, работающих в одну смену. Наработка на отказ составляет 1 000 000 циклов.

Турникет является нормально открытым преграждающим устройством. При отключении источника питания ротор турникета разблокирован и разрешает проход в обоих направлениях.

Даже если через такой турникет будут ежедневно проходить сотни людей, он гарантированно сохранит свою работоспособность в течение нескольких лет. И все это время уровень контроля доступа на вашем объекте будет оставаться на самом высоком уровне. Корпус может быть изготовлен из крашеной стали и нержавеющей стали.

Комплект поставки:
• Турникет полноростовой: 1 шт.
• Пульт управления с кабелем: 1 шт.
• Ключи замков дверцы: 4 шт.
• Паспорт и руководство по эксплуатации: 1 экз.

Характеристики:
• Ширина формируемого прохода, мм: 600
• Усилие поворота на середине преграждающей створки, кгс: не более 6
• Пропускная способность, чел/мин: 20
• Напряжение питания: 220В/ 50Гц
• Номинальная потребляемая мощность, ВТ: 75
• Габаритные размеры (ВхШхГ), мм: 2290х1500х1375
• Масса (нетто) кг: 320
• Диапазон температур: –40°С до +50°С
• Относительная влажность воздуха, %, не более (без конденсации): 95
• Срок службы: 8 лет

Конструкция изделия
Модификации электромеханических однопроходных турникетов Т-10:
• Praktika Т-10 - Электромеханический турникет, корпус и планки из окрашенной стали;
• Praktika Т-10-Н - Электромеханический турникет, корпус и планки из нержавеющей стали;
• Praktika Т-10-G - Электромеханический турникет, корпус из окрашенной стали, планки из нержавеющей стали.

Турникет состоит из:
-неподвижной панели ограждения (1);
-подвижных элементов ограждения (роторной калитки)(2);
-неподвижных элементов ограждения (3);
-верхнего модуля (4);
-исполнительного механизма (5), расположенного внутри верхнего модуля;
В средней части верхнего модуля турникета имеются две съемные дверцы с замком, для быстрого доступа к кросс-плате при подключении кабелей ПУ и СКУД. Кабельные вводы подводятся к двум стойкам неподвижной панели ограждения (на выбор).



Исходное состояние турникета – закрытое (турникет закрыт для прохода в обоих направлениях). Возможны следующие два варианта перекрытия створками зоны прохода в исходном состоянии турникета, определяющие возможные режимы его работы.
В исходном состоянии турникета зону прохода перекрывает одна створка без образования шлюза; из этого состояния возможно задание стандартных режимов работы турникета без использования шлюза В исходном состоянии турникета зону прохода перекрывают две створки, образуя шлюз; из этого состояния возможно задание дополнительных режимов работы турникета с использованием шлюза. Указанные варианты определяются ориентацией вала ротора при его установке в процессе монтажа турникета. В дальнейшем в зависимости от особенностей эксплуатации турникета необходимый переход от шлюзовых режимов работы к бесшлюзовым и обратно осуществляется переустановкой ротора турникета.

Панель индикации
Панель индикации турникета расположена на верхнем модуле турникета под вставкой из акрилового стекла. Режимы работы турникета отображаются на панели в виде мнемонических знаков разрешения и запрещения прохода.

Пульт управления
Корпус ПУ выполнен из шлифованной нержавеющей стали. На лицевой стороне расположены кнопки управления и светодиодные индикаторы режимов работы пульта. Стандартная длина кабеля, поставляемого в комплекте, составляет 5 метров.

Требования безопасности
При эксплуатации турникета необходимо соблюдать общие правила безопасности при использовании электрических установок.
Запрещается:
- эксплуатировать турникет в условиях, не соответствующих требованиям условий эксплуатации
- эксплуатировать турникет при напряжении питания, отличающимся от указанного в таблице 3 «Электрические характеристики».
При проведении технического обслуживания турникета:
Все работы необходимо производить только при выключенных и отключенных от сети источниках питания.
При снятии и установке крупногабаритных и массивных деталей турникета будьте особенно внимательны и аккуратны, предохраняйте детали от падения.

ВНИМАНИЕ! Установка турникета должна производиться квалифицированными специалистами согласно Инструкции по монтажу.

Включение турникета
Убедитесь в правильности всех подключений основного и дополнительного оборудования.
Проверьте, что створки турникета находятся в исходном положениии, что соотоветствует безшлюзовому или шлюзовому режиму работы.
Включите источник питания турникета, на двух панелях индикации турникета загорится красный крест, запрещающий проход, на ПУ светодиодный индикатор кнопки 2 загорится красным. Загорятся лампы подсветки зоны прохода.
Турникет готов к работе.
Проверьте работу турникета во всех его режимах работы.

Режимы работы турникета
Турникет имеет несколько режимов работы. Включение нужного режима осуществляется с помощью ПУ или СКУД. Индикация режимов работы отображается на панели индикации в виде мнемонических знаков разрешения и запрещения прохода. Работа со СКУД рассмотрена в Инструкции по монтажу. В данном разделе
будет рассмотрена работа с ПУ.



Режим ”Стоп”
Режим «Стоп» устанавливается при включении турникета.
Переход из другого режима в режим «Стоп» осуществляется с помощью кнопки 2, при этом над кнопкой светодиодный индикатор загорается красным. В этом режиме запрещен проход в обе стороны.
При отклонении роторной калитки стопор, не даст провернуть планку для совершения прохода.

Режим однократного прохода
Кнопка 1(3) включает режим однократного прохода влево (вправо). При включении этого режима будет разрешен один проход
влево (вправо) с последующим переходом в режим “Стоп”. На панели индикации горит стрелка, показывающая свободный проход влево (вправо). На ПУ светодиодный индикатор горит зеленым над кнопкой, в сторону которой разрешен проход, и красным над кнопкой 2. Если проход не совершен в течение 8 секунд, турникет автоматически переходит в режим “Стоп”.

Режим многократного прохода в одну сторону
Для перехода в этот режим требуется нажать и удерживать кнопку 2, после чего нажать кнопку 1(3). После этого обе кнопки можно отпустить. Многократный проход отображается на ПУ зелёной индикацией над кнопкой 1(3), красный светодиодный индикатор над кнопкой 2 не горит. На панели индикации отображается стрелка в направлении разрешенного прохода. В этом режиме проход в разрешённую сторону можно совершать неограниченное количество раз. Также имеется возможность разрешить однократный проход в запрещенную сторону нажатием кнопки 1(3). После совершения этого прохода или по истечении 8 секунд турникет вернётся в режим “Стоп”.

Режим свободного прохода
Для перехода в этот режим требуется нажать и удерживать кнопку 1, после чего нажать кнопку 3 и отпустить обе кнопки. В этом режиме разрешены проходы в обе стороны неограниченное количество раз. На панели индикации горят стрелки с обеих сторон.
На ПУ светодиодные индикаторы над кнопками 1 и 3 горят зеленым.

Режим “Антипаника”
Переход в этот режим осуществляется из любого режима нажатием кнопки 4. На панелях индикации с обеих сторон будут мигать зеленые стрелки. В этом режиме разрешены проходы в обе стороны неограниченное количество раз. На ПУ при этом светодиодный индикатор над кнопкой 4 загорится желтым.
