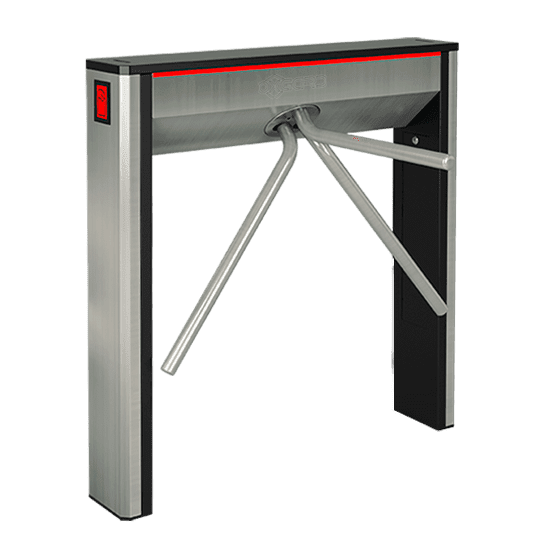

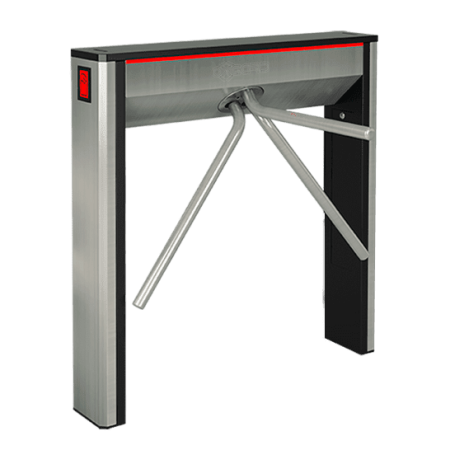

Турникет-трипод тумбовый Oxgard Cube С-04-2R (EM-Marine) со считывателями

Турникет-трипод тумбовый Oxgard Cube C-04-c с встроенными считывателями.

Турникет Cube С-04, предназначен для контроля доступа и управления потоками людей, обеспечивая разделение их потока ”по одному”. Турникет может использоваться на проходных предприятий и организаций, в учреждениях, банках, учебных заведениях, спортивно-развлекательных объектах, магазинах, вокзалах и т.п. Для обеспечения удобного и быстрого прохода людей рекомендуется устанавливать по одному турникету на каждых 500 человек, работающих в одну смену.

 Комплект поставки:
• Турникет Cube С-04: 1 шт.
• Преграждающие планки: 3 шт.
• Считыватели магнитных карт PROX-13 (либо PROX-125,уточняется при заказе турникета): 2 шт.
• Пульт управления с кабелем: 1 шт.
• Крышка основания: 1 шт.
• Паспорт изделия: 1 шт.
• Инструкция по монтажу: 1 шт.
• Руководство по техническому обслуживанию: 1 шт.
• Руководство по эксплуатации: 1 шт.
• Соединительный кабель ПВС 2x1,5: 1 шт.

В комплект не входят и приобретаются отдельно:
• Блок питания БП-5А
• Анкер c винтом типа FH 10/10 SK: 3 шт.

Характеристики:
• Габаритные размеры (ШхВхГ), мм:
- в рабочем состоянии: 1000х948х733
- со сложенными планками: 1000х948х192
• Вес, кг: 25
• Диапазон температур, °С: +1...+40
• Относительная влажность воздуха, %: не более 80
• Ширина формируемого прохода, мм: 535
• Пропускная способность, чел/мин: 30
• Напряжение питания, В:
- номинальное: 12,0
- рабочее: 10,8...13,2
• Средний ток в режиме ожидания*, А: 1,2
• Средний ток в режиме прохода*, А: 1,6
• Максимальный ток потребления*, А: 1,6
• Срок службы, год: 8



Конструкция турникета

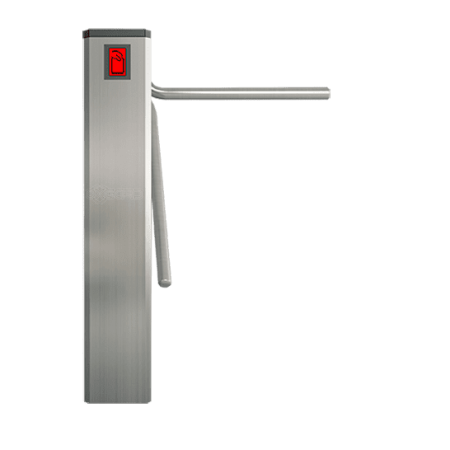

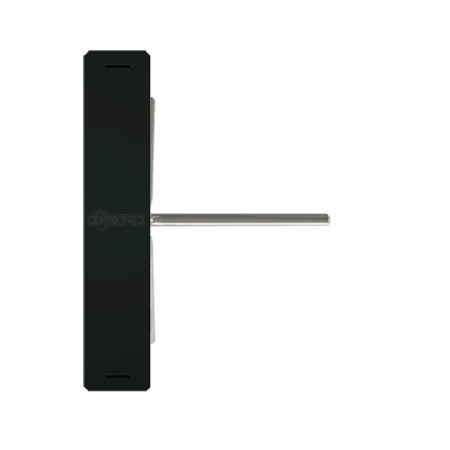

Стойка турникета
Корпус турникета и преграждающие планки выполнены из шлифованной нержавеющей стали. Корпус включает в себя крашенные элементы, цвет может быть по выбору заказчика. Считыватели устанавливаются с левой и с правой стороны турникета в верхнюю часть стоек.

В верхней части корпуса имеется съемная крышка для быстрого доступа к кросс-плате, при подключении кабелей БП, ПУ и СКУД.



ВНИМАНИЕ! Для регистрации проходов при работе турникета под управлением СКУД и исключения несанкционированных проходов, необходимо организовывать зоны прохода согласно рисунку.



При установке турникета необходимо учесть возможный свободный ход планки, в режиме STOP,он составляет по 6 градусов в каждую сторону.



Система индикации

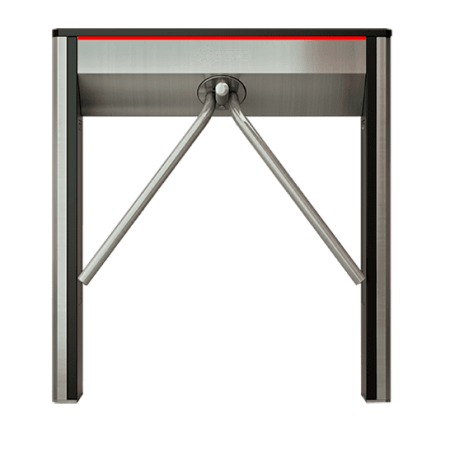

Фронтальная панель индикации турникета расположена в верхней части турникета за вставкой из капролона. Режимы работы турникета отображаются на фронтальной индикаторной панели и дублируются боковыми индикаторными панелями.



ВНИМАНИЕ! Установка турникета должна производиться квалифицированными специалистами согласно Инструкции по монтажу.
Категорически запрещается:
• устанавливать блок питания внутри корпуса турникета, т.к. это может привести к поражению людей электрическим током;
• устанавливать турникет вне сухих и отапливаемых помещений;
• применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости

Включение турникета
Турникет приходит к заказчику в сложенном виде (режим транспортировки). Для начала работы его надо перевести в рабочее положение:
- оттяните стопор фиксации 1 планок, удерживая одну планку рукой в зафиксированном положении, разложите остальные планки в рабочее положение.
Подключите БП к сети ~220В и включите его.
На фронтальной индикаторной панели индикации турникета загорится красная индикация. Боковые индикаторные панели, будут подсвечены красным цветом. Проход при этом будет закрыт, на ПУ светодиодный индикатор кнопки 2 загорится красным.
Одна из планок находится в преграждающем состоянии, которая запрещает проход.
Турникет готов к работе.



Режимы работы турникета
Турникет имеет несколько режимов работы. Включение нужного режима осуществляется с помощью ПУ или СКУД. Индикация режимов работы отображается на фронтальной панели индикации и дублируется на боковых индикаторных панелях. Работа со СКУД рассмотрена в Инструкции по монтажу.

Работа с ПУ
Корпус пульта управления выполнен из шлифованной нержавеющей стали. На лицевой стороне расположены кнопки управления 1 - 4 и светодиодные индикаторы режимов работы турникета.
Стандартная длина кабеля, поставляемого в комплекте, составляет 5 метров.



Режим ”Стоп”
Режим «Стоп» устанавливается при включении турникета. Переход из другого режима в режим «Стоп» осуществляется с помощью кнопки 2, при этом фронтальная индикаторная и боковые индикаторные панели светятся красным цветом. В этом режиме запрещен проход в обе стороны. Средняя планка может быть отклонена от исходного положения на небольшой угол 6 градусов. При отклонении планки, стопор, не даст провернуть планку для совершения прохода.

Режим однократного прохода
Кнопка 1(3) включает режим однократного прохода влево (вправо). При включении этого режима будет разрешен один проход влево (вправо) с последующим переходом в режим “Стоп”. Боковая индикаторная панель индикации при этом горит зеленым, показывает свободный проход влево (вправо). На фронтальной индикаторной панели, бежит группа красных огней в сторону разрешенного прохода. На ПУ светодиодный индикатор горит зеленым над кнопкой, в сторону которой разрешен проход, и красным над кнопкой 2. Если проход не совершен в течение 5 секунд, турникет автоматически переходит в режим “Стоп”.

Режим многократного прохода в одну сторону
Для перехода в этот режим требуется нажать и удерживать кнопку 2, после чего нажать кнопку 1(3). После этого обе кнопки можно отпустить. Многократный проход отображается на ПУ зелёной индикацией над кнопкой 1(3), красный светодиодный индикатор над кнопкой 2 не горит. Боковая индикаторная панель индикации горит зеленым, показывающая свободный проход влево (вправо), на фронтальной индикаторной панели бежит группа красных огней в сторону разрешенного прохода. В этом режиме проход в разрешённую сторону можно совершать неограниченное количество раз. Также имеется возможность разрешить однократный проход в запрещенную сторону нажатием кнопки 1(3). После совершения этого прохода или по истечении 5 секунд турникет вернётся в режим “Стоп”.

Режим свободного прохода
Для перехода в этот режим требуется нажать и удерживать кнопку 1, после чего нажать кнопку 3 и отпустить обе кнопки. В этом режиме разрешены проходы в обе стороны неограниченное количество раз. Боковые индикаторные панели индикации горят зеленым, показывая свободный проход влево и вправо, на фронтальной индикаторной панели двигаются две расходящиеся группы красных огней . На ПУ светодиодные индикаторы над кнопками 1 и 3 горят зеленым.

Режим “Антипаника”
Переход в этот режим осуществляется механическим путем. Переведите турникет в режим «антипаника», для этого нажмите на пульте кнопку 4. Оттяните стопор фиксации 1 планок (рис. 6) , удерживая одну планку рукой в зафиксированном положении, другой рукой проверните другую планку по часовой стрелке, так чтобы все планки совместились. Затем все вместе сложенные планки доверните вниз (рис. 7) Боковые индикаторные панели индикации горят зеленым, показывая свободный проход влево (вправо), на фронтальной индикаторной панели двигаются две расходящиеся группы красных огней, с увеличенной скоростью.



Настройка пульта управления
Турникет относительно пользователя может быть установлен различными способами. В некоторых случаях требуется поменять местами кнопки прохода влево/вправо. Это можно проделать с помощью следующих операций:
• Выключить питание турникета;
• Нажать и удерживать кнопки влево(1) и вправо(3);
• Включить питание турникета;
• Удерживая кнопки 1 и 3, нажать кнопку 2;
• Отпустить кнопки 1 и 3;
• Отпустить кнопку 2.
Теперь при нажатии кнопки влево будет разрешён проход вправо и наоборот. Текущее назначение кнопок запоминается и не сбрасывается при выключении питания. Для возврата к первоначальному варианту необходимо повторно проделать вышеуказанную последовательность действий.
