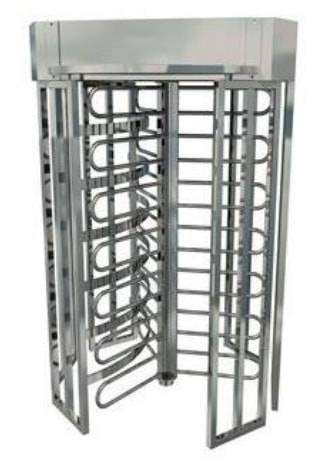

Турникет роторный полноростовой, электромоторный "ОМА-18.686" из нержавеющей стали.
Прочный нормально открытый реверсивный турникет с быстродействующим электрозамком.
Дистанционное управление и бесконтактный привод доворота в исходное положение после прохода. Ротор всегда останавливается и блокируются так, что одна из створок перегораживает проход.
Три лопасти высокого ротора надежно перекрывают проход и разделяют поток людей по одному. Внутренняя зона, не используемая для прохода, защищена горизонтальной решеткой.
Работа по принципу "Толкни и иди, если разрешено". Блокировка при попытках несанкционированного прохода.
Защита от вандализма и прочность обеспечивается эластичной системой муфт, фрикционов, стяжек и рам из стальных труб, устойчивой к реверсивным статическим и динамическим нагрузкам.
Нетравматичная конструкция ротора на эластичной подвеске. Мягкое демпфированное вращение и блокировка.
Типовой комплект поставки:
• Преграждающая лопасть в сборе: 3 шт.
• Опора ротора в сборе: 1 шт.
• Привод в сборе: 1 шт.
• Пульт управления: 1 шт.
• Индикатор прохода: 2 шт.
• Кабель ПВС 3х1: 8 м (подключен)
• Кабель CAB12: 8 м
• Комплект крепежа: 1 шт.
• Дуга встречной решетки: 6 шт.
• Решетка основная: 4 шт.
• Решетка дополнительная: 4 шт.
• Дуга: 2 шт..
• Облицовка: 2 шт.
• Облицовка верхняя: 2 шт.
• Рама верхняя: 1 шт.
3-лопастный моторный нормально-открытый полноростовый турникет ОМА-18.686 оптимален для установки на объектах, где необходимо полностью исключить риски несанкционированного прохода или перебрасывания предметов через зону контроля и одновременно требуется корректное разделение людского потока «по одному», а также возможность мгновенно организовать свободный выход в случаях возгорания, выбросов вредных веществ и т.д. Модель имеет 9 режимов работы (4 основных и 5 дополнительных), обеспечивает пропускную способность от 15 до 30 проходов в минуту, может управляться как контроллерами СКУД большинства известных производителей, так и вручную — с кнопочного пульта.
Угол между лопастями ОМА-18.686 составляет 120°, что создает зону прохода шириной до 668 мм. Поэтому данный роторный турникет применима на объектах, где требуется организовать проход людей с большими сумками, рюкзаками и т.д.
Ротор крепится к верхней крышке конструкции на эластичной подвеске, что исключает необходимость прокладки кабеля по полу проходной зоны, а также обеспечивает мягкое демпфированное вращение. Преграждающие лопасти выполнены из набора петлевых створок с плавным изгибом. Также ОМА-18.686 оснащен системой блокираторов, выполняющих фиксацию ротора в строго определенных положениях.
Исключить риск несанкционированного прохода позволяет значительная высота устройства и вертикальная решетка, расположенная по периметру непроходной зоны турникета. По такой решетке невозможно взобраться как по лестнице. Кроме того, конструкция устройства включает систему фрикционных муфт, отличающихся высокой прочностью к статическим и динамическим нагрузкам. В результате сводится к минимуму риск прокрутки ротора при приложении значительного усилия к одной из лопастей.
Дополнительно повысить безопасность объекта позволяет система автоматического оповещения о попытках несанкционированного прохода или принудительного удержания турникета в открытом состоянии. Визуальный контроль рабочих состояний устройства обеспечивают световые индикаторы, расположенные на стойках турникета ОМА-18.686.
Турникет снабжен электромоторной системой позиционирования с быстродействующим нормально-открытым электрозамком. Поэтому при разрешенном проходе перемещение лопасти вперед на 10° вызывает автоматическое включение двигателя, который «подхватывает» вращение в соответствующем направлении и проворачивает ротор до исходного положения, где система фиксируется.
Использование нормально-открытого электрозамка позволяет при обесточивании объекта, например в случае пожара или перебоев в системе питания, обеспечить свободный вход/выход на объект. При необходимости можно организовать свободный доступ путем определенных действий в системе управления.
Возможные режимы работы ОМА-18.686 – 4 основных и 5 дополнительных:
Основные режимы предусматривают проход строго одного человека.
Действия оператора при управлении турникетом, работающем в автономном режиме:
• Одностороннее ограничение прохода – контроль только на входе или только на выходе
• Двустороннее ограничение прохода – контроль на входе и выходе
• Свободный вход/выход
• Блокировка прохода в любом направлении
Дополнительные режимы обеспечивают проход группы лиц. Действия оператора при управлении турникетом, работающем в автономном режиме:
• Одновременный вход группы
• Групповой вход группы и выход «по одному»
• Свободный выход для группы
• Свободный выход для группы, а вход «по одному»
• Свободный вход/выход для группы
Конструктивные особенности ОМА-18.686:
• Применим в качестве исполнительного элемента автоматизированной СКУД
• Моторный привод – перемещение лопасти вперед на 10° вызывает автоматическое включение двигателя, который «подхватывает» вращение в соответствующем направлении и проворачивает ротор до исходного положения, где система фиксируется
• Нетравматичная конструкция на эластичной подвеске
• Работа по принципу «Толкни и иди, если разрешено»
• Мягкое демпфированное вращение и блокировка
• Угол между лопастями составляет 120°, что обеспечивает значительное пространство между лопастями
• На стойках и на пульте расположены индикаторы режимов работы
• Простой монтаж без необходимости повреждения покрытия пола
• Надежная защита от попыток несанкционированного проникновения путем поломки
• Исполнение «Классика»: стойки и решетки — нержавеющая сталь
Характеристики:
• Тип турникета: Полноростовой 3-лопастный
• Исполнение: Классика: лопасти, решетки и облицовка из нержавеющей стали
• Количество перекрываемых проходов: 1
• Ширина зоны прохода: 694 мм
• Ширина перекрываемой зоны: 1 500 мм
• Габариты: 1500 х 1507 х 2328 мм
• Пропускная способность: 15 проходов/мин
• Нагрузочная способность: 3 000 проходов/день
• Пульт управления: Выносной, в комплекте
• Индикаторы прохода: Да
• Функция антипаника: Нет
• Управление СКУД: Да
• Механизм открывания: Мотор
• Экстренная разблокировка: Автоматическая, при отсутствии питания
• Встроенный картоприемник: Нет
• Ограждение зоны вращения: Прямоугольные боковые секции, установленные по периметру зоны вращения
• Напряжение питания: 220 V AC, 50 Hz
• Потребляемая мощность (maх): 200 Вт
• Усилие поворота: 2 кгс
• Диапазон рабочих температур: -5...+45 °C
• Климатическое исполнение: Внутренний
• Масса: 305 кг
• Ресурс, кол-во проходов: 8 000 000
• Срок службы: 8 лет -

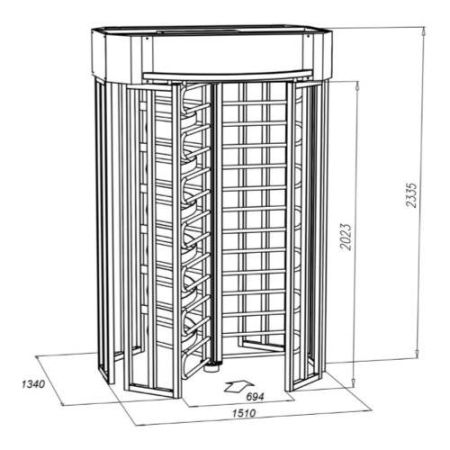

Артикул 614220 Вид турникета Турникет Тип турникета Полноростовой Встроенный картоприемник Нет Встроенные считыватели Без считывателей Пропускная способность 15-30 чел/мин Пульт управления 1 шт. в комплекте Напряжение питания 220 В Габариты 1540х1510х2335 мм Ширина перекрываемого прохода 1510 мм Ширина прохода 694 мм Высота прохода 2023 мм Вес 305 кг Рабочая температура от -5°C до +45°C Рабочая влажность 5% - 95% без конденсации Средний срок службы Не менее 8 лет Стыковка со СКУД Любые типы СКУД
