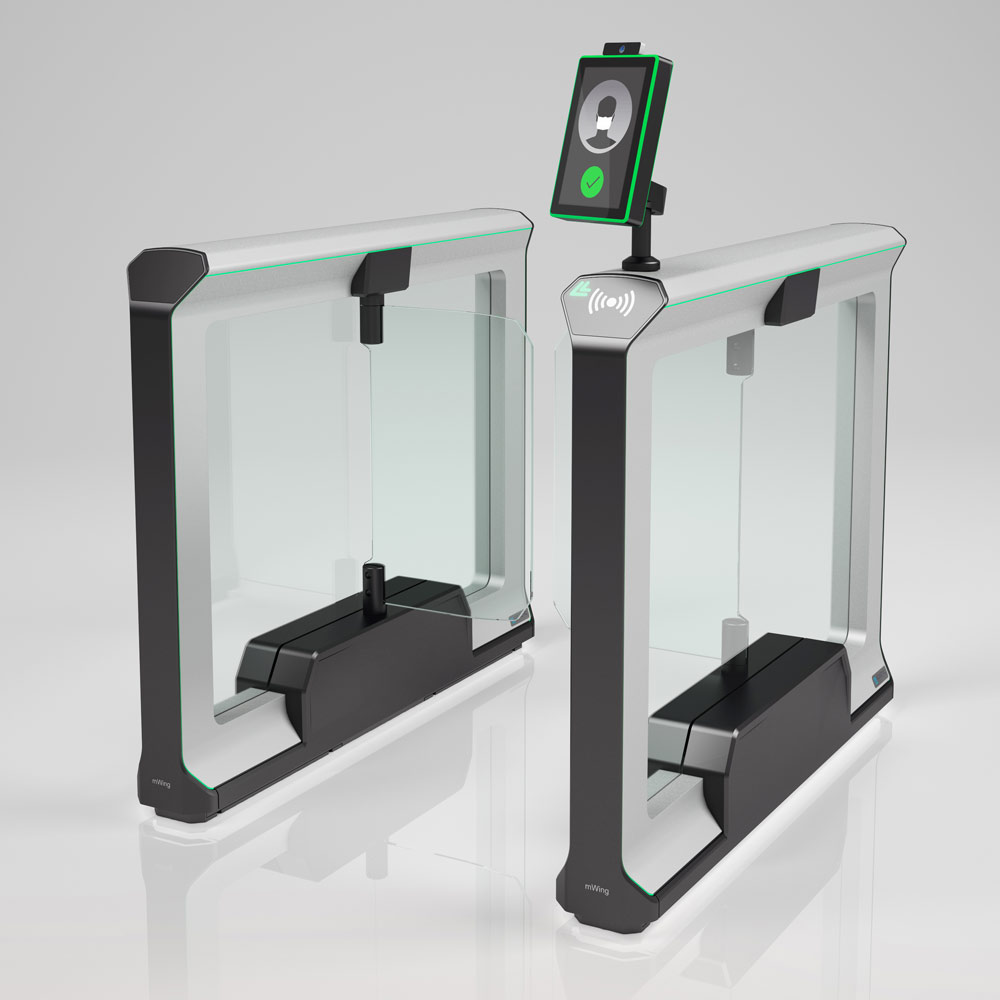

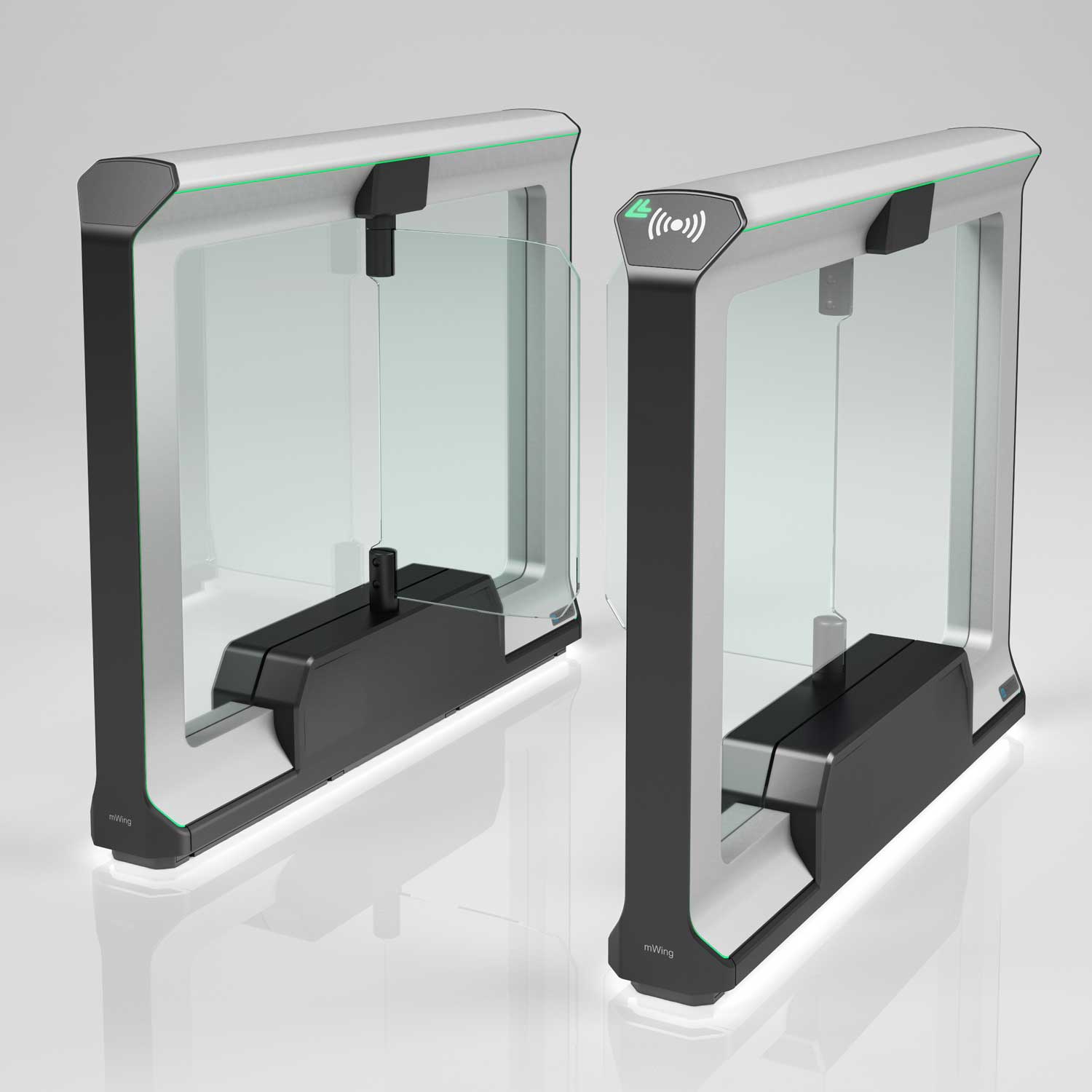

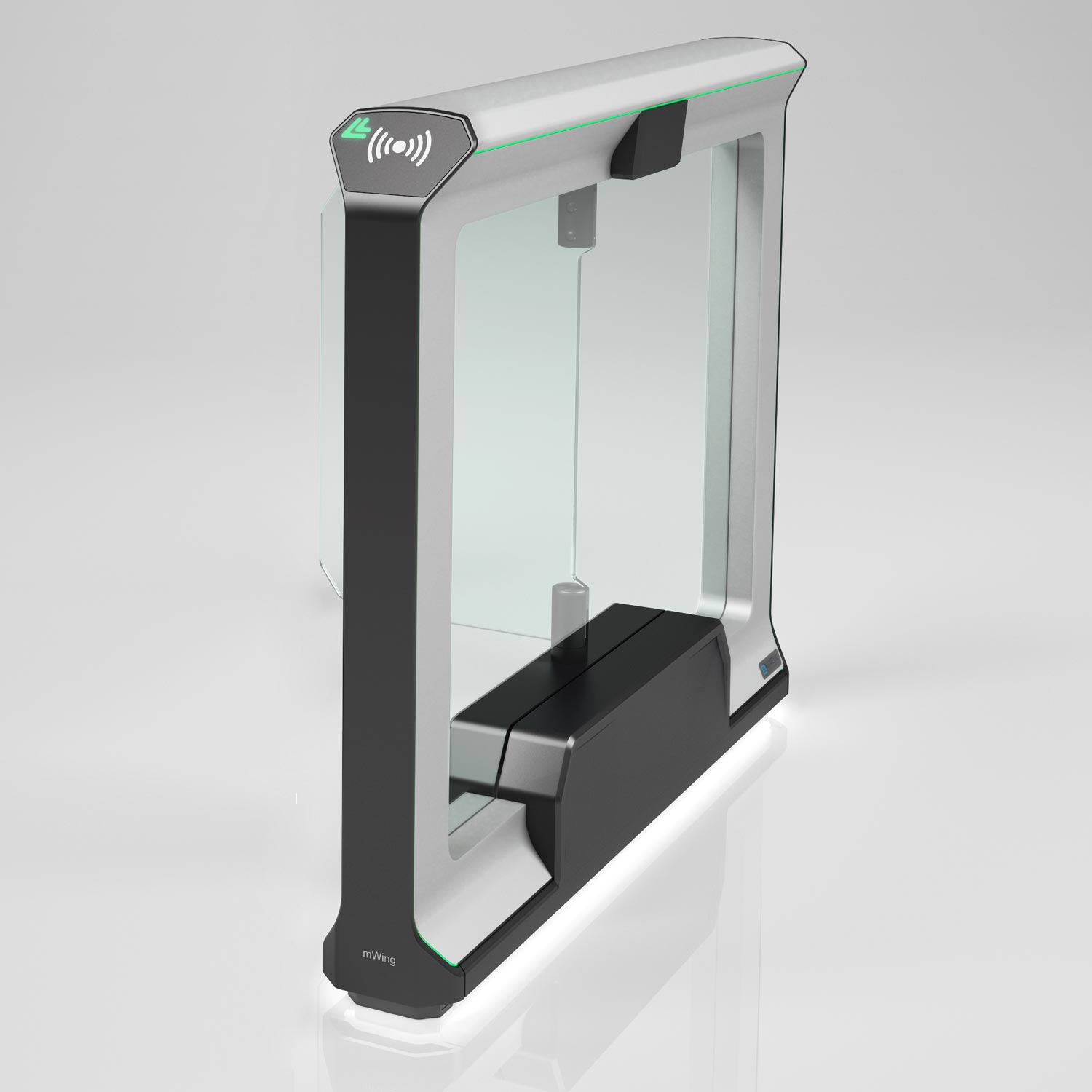

Боковая секция распашного турникета Magnetic mWing FMWI_AL Slave без створок

Боковая секция распашного турникета Magnetic mWing FMWI_AL Slave без створок.

Компания Magnetic произвела революцию в мире турникетов и переосмыслила подход к их проектированию. Благодаря уникальному дизайну, плавным линиям и разнообразию цветов турникеты FlowMotion® легко вписываются в любую и даже самую сложную архитектуру. Теплый и приятный на ощупь материал mDure подчеркивает гостепреимность.Материал mDure очень прочен, при ударе не получает вмятин, невероятно устойчив к царапинам, что позволяет сохранять идеальный внешний вид долгое время.

• FlowMotion® mWing, скоростной турникет с распашными створками
• Высокая пропускная способность за счет высокой скорости створок и преднастроенными алгоритмами открытия
• Режим открытых створок для увеличения пропускной способности
• Турникет обеспечивает свободный проход в случае отключения электроэнергии и по тревоге
• 100% интенсивность работы
• Низкая сила удара при касании створки
• Разработан с учетом ресурса от 10 000 000 циклов
• Материал тумбы - mDure
• IP54, -30 to +55 °C

Вся продукция FlowMotion® имеет унифицированный дизайн. Тонкая форма корпуса позволяет легко разместиться в проходах, а привлекательный дизайн радовать глаз пользователя. В 2018 году модель mTripod была удостоена награды German Design Award от взыскательного жюри.

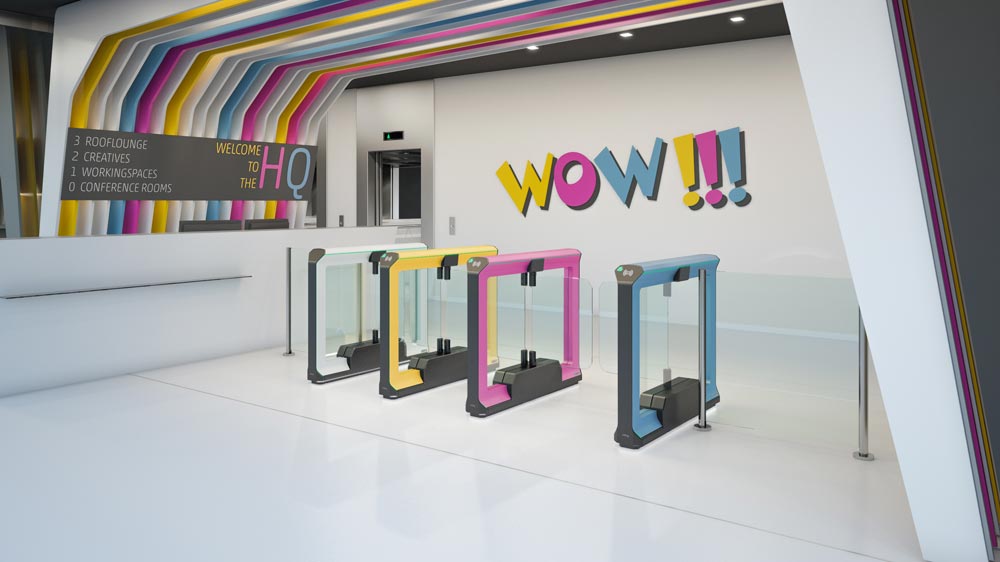

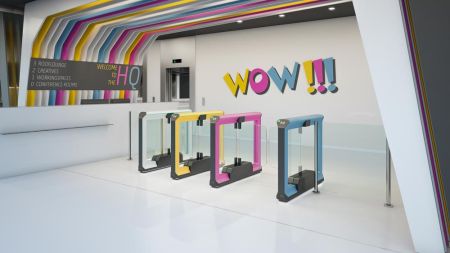

Гибкая интеграция решений FlowMotion® в любые интерьеры за счет выбора индивидуального цвета. Magnetic сосредоточен не только на красоте форм, но на их цветовом воплощении. Magnetic предлагает широкую гамму расцветок и высокоэффективных покрытий. Входные группы FlowMotion® идут в ногу со временем и тенденциями промышленного дизайна.


 Функциональные особенности
• Направление прохода: В одно и в оба направления
• Аварийная разблокировка: При отключении питания или замыкании аварийного контакта
• Генератор случайного досмотра: Интегрирован в плату управления
• Сбор данных и журнал событий: Интегрирован в плату управления
• Входы-выходы: 8 цифровых входов, 4 цифровых выхода и 6 выходов реле

Выбор стеклянных створок (продаются по 1 штуке):
• FMWI_G10E520 - Створка XS, стекло, 888 x 520 мм (высота x ширина прохода)
• FMWI_G10E600 - Створка стандартной ширины, стекло, 888 x 600 мм (высота x ширина прохода)
• FMWI_G10E900 - Створка для широкого прохода, стекло, 888 x 900 мм (высота x ширина прохода)
• FMWI_G10E960 - Створка XXL, стекло, 888 x 960 мм (высота x ширина прохода)
• FMWI_G18E520* - Высокая створка XS, стекло), 1800 x 520 мм (высота x ширина прохода)
• FMWI_G18E600* - Высокая створка стандарт. ширины, стекло, 1800 x 600 мм (высота x ширина прохода)
• FMWI_G18E900* - Высокая створка для широкого прохода, стекло, 1800 x 900 мм (высота x ширина прохода)
• FMWI_G18E960* - Высокая створка для широкого прохода XXL, стекло, 1800 x 960 мм (высота x ширина прохода)
• FMWI_GESPC* - Створка индивидуальных размеров, стекло, макс. 1800 x 960 мм (высота x ширина прохода)
• EHWI102 - Комплект расширения для створок высотой > 888 мм (обязательная опция для высоких створок)
* При заказе EHWI102 обязателен по количеству створок

Турникеты и ограждения FlowMotion® обеспечивают безопасность предприятий, государственные учреждений и учреждения культуры от несанкционированного доступа. Благодаря единой линейки FlowMotion® все продукты можно легко комбинировать. Многочисленные опции и
аксессуары делают FlowMotion® идеальной входной группой.

FlowMotion® основана на надежной технологии MHTM™, которая также используется в шлагбаумах Magnetic: блок управления MGC обеспечивает прямой доступ ко всем функциям, параметрам и информации. MHTM ™ не требует обслуживания, энергоэффективен, бесшумен и рассчитан на 10 миллионов циклов.

FlowMotion® использует современные интерфейсы взаимодействия человека с высокотехнологичными технологиями, что позволяет построить комфортную среду зданий. Входные группы с использованием FlowMotion® - наиболее удобное для пользователя решение, которое интуитивно понятно и делает проход наиболее простым и беспроблемным.

Двухкомпонентный материал mDure создается путем химической реакции непосредственно в пресс-форме, что обеспечивает исключительную свободу дизайна. Материал не только особенно устойчив к ударам, царапинам и истиранию, но также является огнестойким и не содержит растворителей, пластификаторов и токсичных веществ. Это делает его подходящим как для открытых площадок, так и для внутренних помещений.


Характеристики:
• Вариант тумбы:
- FMWI_AL - Секция турникета FlowMotion® mWing, Модуль A Slave
- FMWI_BL - Секция турникета FlowMotion® mWing, Модуль B Master
- FMWI_CL - Секция турникета FlowMotion® mWing, Модуль C Center
• Исполнение: Уличное и внутреннее

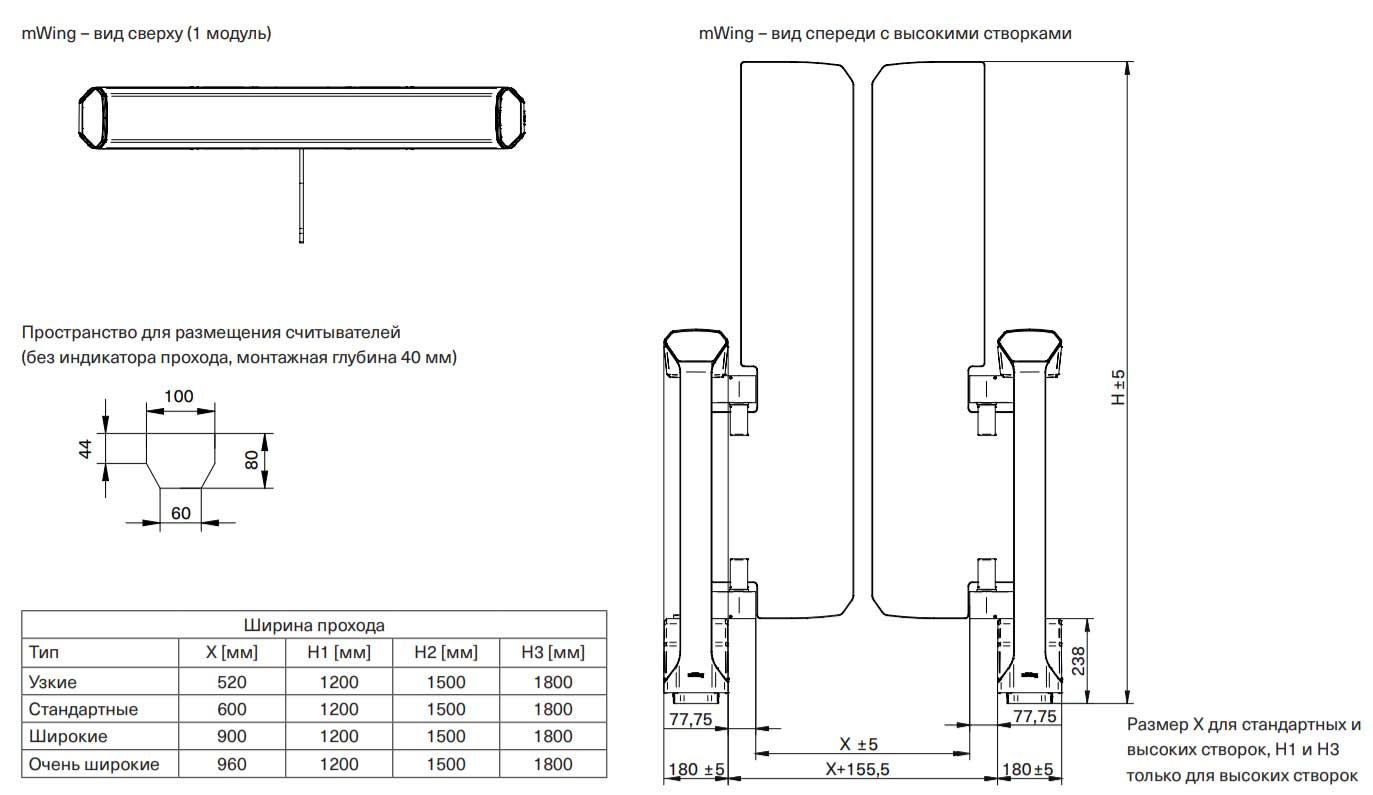

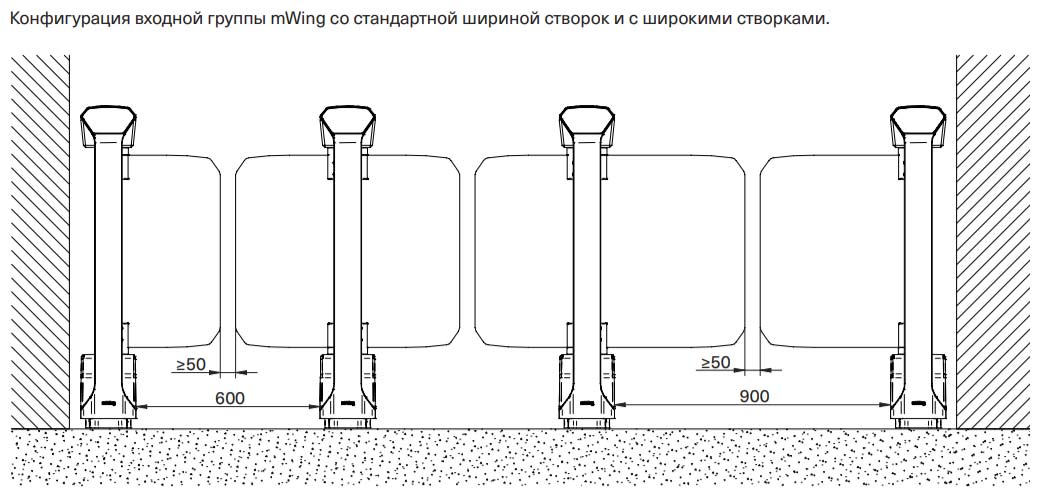

• Ширина прохода:
- Стандартные створки: 600 мм
- Широкие створки: 900 мм
• Высота створок:
- Стандартные: 888 мм
- Высокие: 1800 мм
• Время открытия и закрытия: 0.6 –1 с, зависит от размеров створки
• Пропускная способность: ~ 40 человек в минуту
• Привод: MHTM™
• Плата управления: MGC
• Напряжение питания: 100–240 В ~ 50/60 Гц
• Потребление: 45 Вт
• Интенсивность: 100%
• Материал тумбы: mDure
• Степень защиты: IP 54
• Температурный диапазон: −30 ... +55 °C

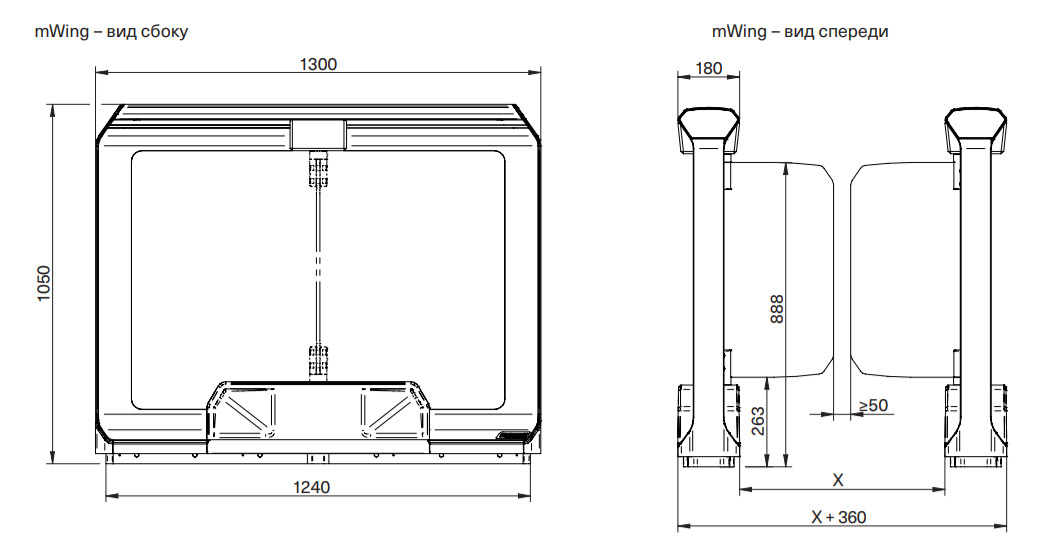

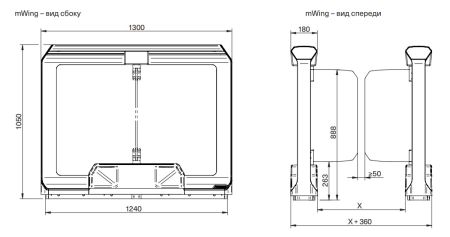

• Размеры: 1300 x 1050 x 180 мм (без створок)
• Масса: ~ 120 кг
• Цвет: Базальт (близкий к RAL 9006), Антрацит (близкий к RAL 9005)
В стандартную комплектацию турникета не входит крепеж к полу

















Аксессуары для турникета Magnetic mWing
Планки
• CS100 Замена стандартных планок на облегченные планки из карбона (комплект 3 шт.)
Планки "антипаника"
• DA100 Опция "антипаника" для турникета mTripod всех версий
• VERH100 Дополнительный замок закрытого положения планок, допускает движения планок +/− 5 град.
• VE100 Блок питания VE100 (требуется 1 шт. при установке всех опций для mTripod)
Передние панели
• FP104 Лицевая панель с изображением считывателия (1шт.)
• HUL100 Держатель встраиваемого считывателя (минимальный заказ 2 шт.)
• HUL101 Держатель встраиваемого считывателия FAAC Keydom (минимальный заказ 2 шт.)
• DT100 Кнопка выхода с подсветкой
• EP113 Услуга установки аксессуара (за 1 единицу)
Дополнительно
- Предназначены для самостоятельной установки
• LHAF100 Опорный кольцо для установки внутрь тумбы турникета
• LHAR100 Регулируемый кронштейн крепления для считывающего устройства, 115–135 мм
- Для сборки на заводе
• LHAR100 Регулируемый кронштейн крепления для считывающего устройства, 115–135 мм
• EP113 Услуга установки аксессуара (за 1 единицу)
Лицевая панель кронштейна
• LHAP100 Лицевая панель кронштейна для установки считывающего устройства
Жетоноприемник
• AUG200 Кожух жетоноприемника для встраивания монетоприемников сторонних производителей
• AUG201 Жетоноприемник с механическим механизмом
• CMZ012750 Жетон диаметром 27 мм c канавкой (комплект 50 шт.)
• AUG202 Жетоноприемник с механическим механизмом и электронным блоком
Подсветка
- Не требует установки блока питания VE100

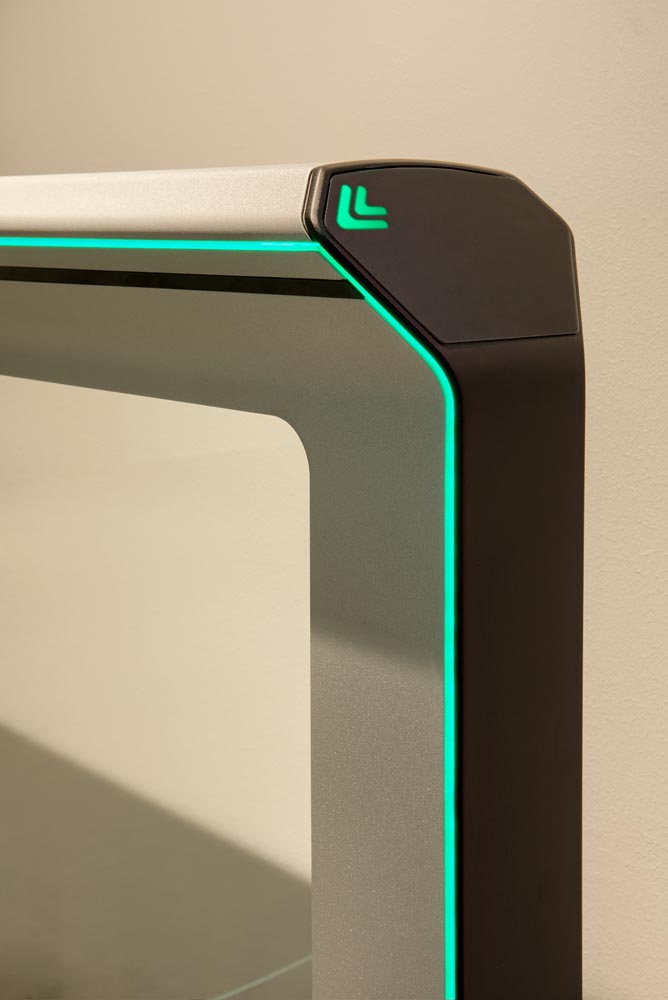

• GED100 Встраиваемая подсветка указателя прохода на торцевой части тумбы (комплект из 2 шт. с обоих сторон)
• DLED100 Генератор случайного досмотра и функция расширения опции
• GED100 из одноцветной в 2-х цветную индикации
• EP110 Услуга установки подсветки (за 1 единицу)
- Требует блока питания VE100, 1 шт. на все опции
• RLED100 Красно-зеленая подсветка контура тумбы (для FMTP_ML)
• RLED101 Красно-зеленая подсветка контура тумбы (для FMTP_MS)
• BOLED100 Белая подсветка пола (для FMTP_ML)
• BOLED101 Белая подсветка пола (для FMTP_MS)
• VE100 Блок питания VE100 (требуется 1 шт. при установке всех опций для mTripod)
• EP110 Услуга установки подсветки (за 1 единицу)
Сенсоры / оповещателя, не требуют БП VE100
• UKE100 Система обнаружения проникновения человека под планками
• USE100 Система обнаружения проникновения человека над планками
• EP111 Услуга установки системы обнаружения (за 1 единицу)
• ESU100 Встраиваемая звуковая сирена при обнаружении проникновения
• EP113 Услуга установки аксессуара (за 1 единицу)
Интерфейсы
• EM01 Ethernet интерфейс для настройки и контроля
Кнопка экстренной разблокировки/сервисный модуль
• NT100 Emergency push button, without cables 230 V AC/24 V DC
• SM01 Service module for updating the controller software and parameters
Пульты управления
• PULT01 Пульт управления 1 устройством
• PULT02 Пульт управления 2 устройствами

Опции крепежа турникета
В стандартную комплектацию турникета mTripod не входит крепеж к полу. В комплекте имеется картонный (толщина 5 мм) шаблон для сверления отверстий в полу для крепления турникета. Закрепить турникет можно с помощью анкеров, шпилек или других метизов сторонних производителей, которые приобретаются отдельно.
Приобретение оригинальных опций крепежа ускоряет монтаж, а также позволяет решить нестандартные задачи крепежа.

ARS100 Металлический шаблон FlowMotion® (mTripod ML/MS, mWing) для сверления отверстий в полу (используется для сложных условий монтажа вместо картонного, который поставляется в комплекте с турникетом)
Опция №1: Установка на финишное покрытие пола
• BSS100 Комплект крепления с химическими анкерами на пол с финишным покрытием
Опция №2a Установка на стадии подготовки полового покрытия
• FURA100 Монтажная пластина FlowMotion® (mTripod ML, mWing)
• BSSFURA100 Металлическая опорная пластина для установки на черновое покрытие перед стяжкой для FMTP_ML
Опция №2b Установка на стадии подготовки полового покрытия
• FURA101 Монтажная пластина FlowMotion® (mTripod MS)
• BSSFURA101 Металлическая опорная пластина для установки на черновое покрытие перед стяжкой для FMTP_MS
Опция №3 Установка на финишное покрытие с помощью специального высокоадгезионного клея
• FURA100 Монтажная пластина FlowMotion® (mTripod ML, mWing)
• FURA101 Монтажная пластина FlowMotion® (mTripod MS)
• BSSKL100 Высокоадгезионный клей FlowMotion® для приклеивания
• FURA100/101 к финишной поверхности пола
Опция №4 Установка для брусчатки
• FURA102 Пластина для установки на брусчатку высотой H=150мм для FMTP_ML
• FURA104 Пластина для установки на брусчатку высотой H=150мм для FMTP_MS
• BSS100 Комплект установки монтажного основания на пол с финишным покрытием
Опция №5 Подиум
• FMMS_TP Подиум из нержавеющей стали с пространством для прокладки кабеля (на 1 точку прохода)
