Сенсорный барьер dormakaba Argus 80

Сенсорный барьер dormakaba Argus 80 (1 проход) с сервоприводом,  корпус турникета из алюминия, боковые экраны из закаленного стекла 10мм, дверные створки сделаны из прозрачного поликарбоната, 220 В, установка на готовый пол. Не предназначен для установки на улице. Ширина прохода 650 или 900 мм.

Высококачественная конструкция: барьер имеет гармоничный приятный внешний вид благодаря тому, что спереди и сзади верхняя часть выполнена как единая конструкция с вертикальной рамой, т.е. в виде цельнолитого корпуса. Блестящий металл создает эффект «бесконечного» поручня. Цельнолитой корпус увеличивает размеры барьера всего на 1 сантиметр. Данная система имеет те же особенности, что и Argus 60: предохранительные устройства, сочетания цветов, индикатор работы, внутренняя подсветка и значения высоты двери. Также возможно индивидуальное исполнение: боковые панели могут быть выполнены в корпоративных цветах.

Комплект поставки:
• Сенсорный барьер
• Комплект светофоров Красн./Зелен. (на обе стороны)
• Программный переключатель OPL05 с корпусом
• Монтажный набор
• Упаковка

При заказе нескольких групп барьеров (например Группа на 2 прохода + Группа на 3 прохода), стоимость считается по сумме проходов (в данном примере = 5).
Группы на большее число проходов рассчитываются индивидуально.
Также доступна бесплатная опция "Увеличенная ширина прохода 900 мм" (нужно оговаривать в момент заказа).

Новая серия выполнена в уникальном дизайне dormakaba XEA, который характеризуется изящными формами, целостным дизайном, алюминиевым корпусом, широким набором стандартных материалов и цветов отделки, а также модульностью конструкции.

Изящные полуростовые сенсорные барьеры Argus предназначены для контроля доступа в общественные здания, банки, аэропорты, на промышленные предприятия, железнодорожные станции, в школы и высшие учебные заведения. Они обеспечивают комфортный бесконтактный проход даже с багажом.

Надежные сенсорные барьеры этой серии оснащены распашными створками из прозрачного поликарбоната. У большинства моделей высота створок составляет 900 мм. Зона поворота створок контролируется при помощи датчиков индивидуального прохода. После завершения авторизованного прохода створки автоматически закрываются, и неавторизованный доступ становится невозможным.

Многочисленные варианты конструкции позволяют выбрать подходящее решение в соответствии с требованиями безопасности и стилем оформления входной зоны. В серии Argus представлены модели с корпусом из высококачественной нержавеющей стали и прозрачными створками, а также варианты дизайна с прозрачными стенками из однослойного безопасного стекла 10 мм.

Сенсорные барьеры Argus имеют три уровня безопасности – в зависимости от класса используемых датчиков и длины корпуса (бóльшая длина обеспечивает повышенный контроль индивидуального прохода в обоих направлениях).
Уровень безопасности 0: область прохода контролируется датчиками в упрощенном исполнении, укороченный корпус.

Уровень безопасности 1: область прохода контролируется датчиками в базовом исполнении, компактный корпус.
Уровень безопасности 2: область прохода контролируется датчиками в расширенном исполнении, оптимальная длина корпуса, встроенная защита от проникновения снизу, распознавание тележек и детей.
У сенсорных барьеров серии Argus стандартная ширина прохода составляет 650 мм. Если есть необходимость организовать эвакуационный выход или дополнительный удобный проход для колясок, ширина может быть увеличена до 900 мм (размер, установленный российским стандартом для эвакуационных выходов). Барьеры Argus могут использоваться как по одному, так и смонтированными в ряд до восьми штук.

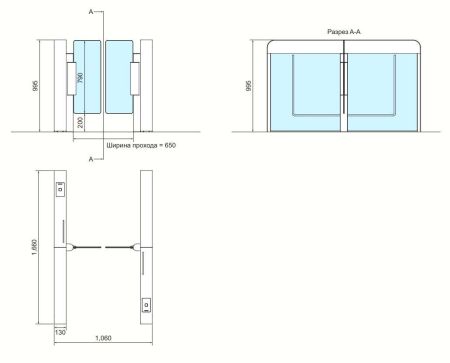

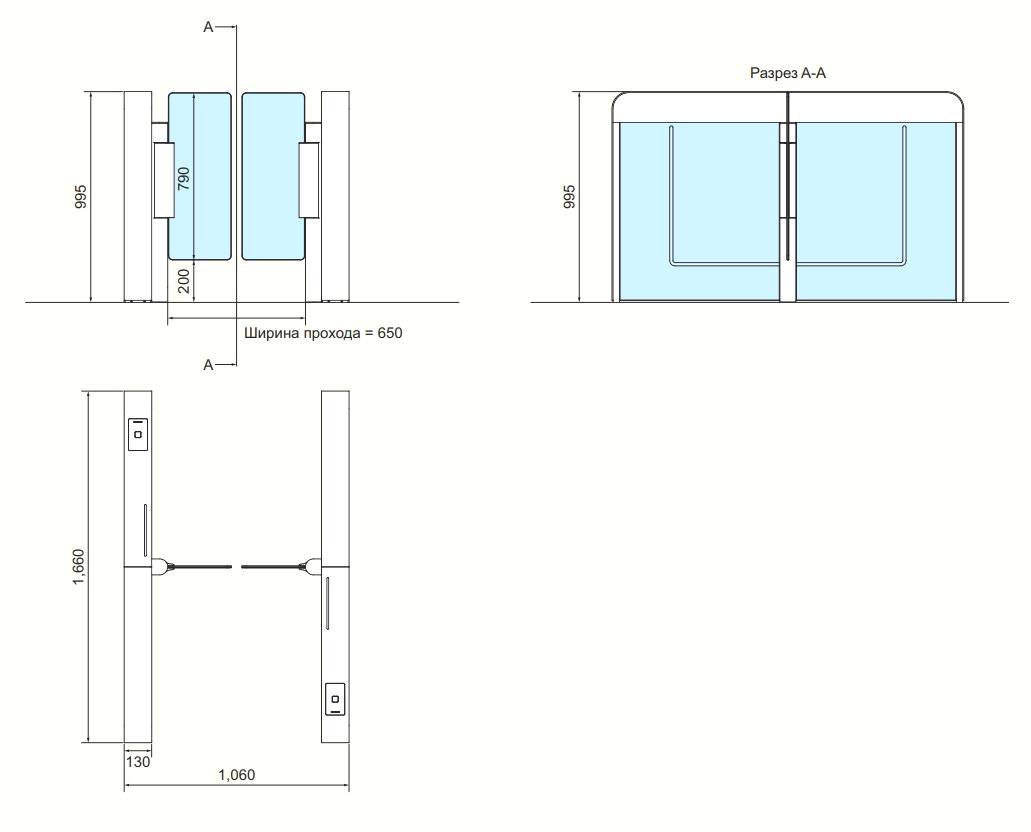

Характеристики:
Конструкция
• Высота барьера: 990 мм
• Длина барьера: 1660 мм
• Ширина прохода: 650 мм
• Общая ширина: 1060 мм
• Корпус, стойки, направляющие элементы: Профиль с закругленной крышкой в поручне и на передней стороне боковых панелей сделан из алюминия. Боковая крышка датчиков с напечатанным рисунком соответствующего цвета, указанного при заказе
• Элементы заграждения: Две створки из прозрачного ПЭТГ, верхняя кромка: 990 мм
• Датчики: Горизонтально и вертикально расположенные датчики в направляющих элементах
• Отделка: Стандартные или индивидуальные варианты отделки поверхности

Механизм
• Приводы: Тип 2 (движение от привода: два позиционирующих сервопривода/два направления с электрическим управлением). Они встроены в поворотную трубу.
Уровень безопасности 2. Область прохода контролируется датчиками в расширенном исполнении, оптимальная длина и расположение (повышенный контроль индивидуального прохода в обоих направлениях, включая обнаружение входа с противоположной стороны)
• Режимы работы: Закрытое основное состояние, режим «ночь»: створки открываются в направлении прохода при предъявлении разрешения на проход, а затем снова закрываются

Электрооборудование
• Система управления и блок питания встроены в изделие
• Источник питания: 100-240 В перем. тока, 50/60 Гц, 300 ВА
• Потребляемая мощность в режиме ожидания: 17 ВА
• Стандартная настройка при отказе питания: Створки движутся свободно

Установка
• На готовый пол, крепление дюбелями. Не подходит для установки вне помещений!

Опции
• Модель: Система, состоящая из одного/двух/трех/четырех/большего количества элементов
• Регулируемая ширина прохода, контролируемая датчиком: Ширина прохода: 900 мм/915 мм (стандарт США для людей с ограниченными физическими возможностями).
Увеличенная ширина прохода с уменьшенным углом открытия. Тормозная звездочка блокируется при нажатии.
• Ширина прохода не контролируется датчиками: Ширина прохода от 1000 мм до 1600 мм / ширина прохода = 1600 мм при макс. высоте верхней кромки 990 мм / ширина прохода = 1400 мм при макс. высоте верхней кромки 1200 мм / ширина прохода = 1200 мм при макс. высоте верхней кромки 1400 мм
• Увеличение высоты створки при использовании привода 850 мм: Верхняя кромка: 1200 мм, из ПЭТГ толщиной 10 мм / 1400 мм из закаленного безопасного стекла толщиной 10 мм / 1600 мм из закаленного безопасного стекла толщиной 10 мм / 1800 мм из закаленного безопасного стекла толщиной 10 мм
• Высота привода, равная высоте верхней кромки створки: Верхняя кромка: 1200 мм из ПЭТГ толщиной 10 мм / 1400 мм из ПЭТГ толщиной 10 мм / 1600 мм из ПЭТГ толщиной 10 мм / 1800 мм из ПЭТГ толщиной 10 мм
• Установка считывателя: Гнездо для скрытого монтажа в поручне для установки на месте / универсальный скрытый монтаж считывателя за закаленным безопасным стеклом толщиной 6 мм со значком RFID, длина / ширина / высота: 150 x 90 x 30 мм / подготовка для поверхностного монтажа считывателя на вертикальной поверхности, например, для инвалидов-колясочников (высота: 850 мм)
• Направление пользователей: Значок RFID с белой, красной и зеленой подсветкой / бело-красно-зеленый индикатор прохода, встроенный в поручне
• Внутренняя подсветка: Белый светодиод K4000 в области прохода / белый светодиод K4000 на наружной стороне / дополнительный красно-зеленый индикатор состояния
• Возможность использования на аварийных выходах и путях эвакуации: Модуль STV-ETS для включения режима аварийного выхода и пути эвакуации: Створки свободно перемещаются / двери устанавливаются в открытое положение

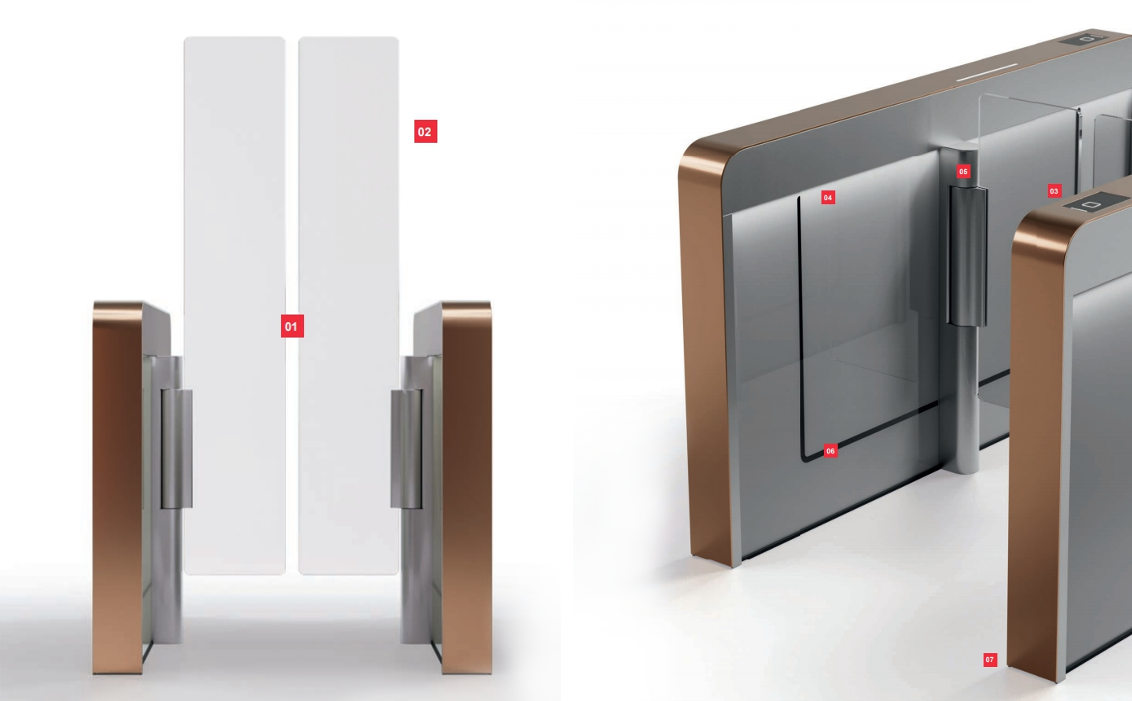

Все внимание – людям: детали


• 01 Регулируемая ширина прохода
При необходимости проход шириной 915 мм для обеспечения безбарьерного доступа инвалидовколясочников, групп людей или транспортировки
грузов можно уменьшить до стандартного значения (650 мм) с помощью изменения угла открытия двери.
• 02 Створки с увеличенной высотой
Для обеспечения максимальной безопасности можно использовать створки, верхняя кромка которых находится на уровне 1800 мм. Опциональная стойка с приводом может служить в качестве дополнительного защитного барьера.
• 03 Настраиваемый пользователем встроенный считыватель
Рабочая зона скрытого считывателя обозначается при помощи подсвеченного значка. В систему можно легко установить стандартные RFID считыватели.
• 04 Внутренняя подсветка
При использовании систем Argus 60 и 80 внутренняя подсветка делает барьер и область вокруг него более эстетически приятными. Для индикации рабочего состояния можно использовать опциональный зеленый или красный индикатор.
• 05 Оптимизация работы при использовании в качестве аварийных выходов и путей эвакуации
В чрезвычайной ситуации механизм блокировкисистемы можно отключить. После этого створки можно переместить в открытое положение.
• 06 Предохранительные датчики для разделения
В системе Argus 40 данные датчики установлены в области ног. В системах Argus 60 и 80 используется дополнительная вертикальная световая завеса, которая может эффективно обнаруживать людей, проходящих друг за другом без разрешения, а также людей, проходящих в неверном направлении. Через данные системы может пройти только один человек, даже если он несет чемодан или едет в каталке.
• 07 Надежное крепление
Проход крепится к земле при помощи дюбелей. В качестве альтернативы его можно прикрепить к предварительно установленному основанию. При наличии напольного отопления данная система может быть прикреплена к полу при помощи дополнительной панели.

Отличное сочетание с корпоративным дизайном
У каждой компании есть свой фирменный цвет. Системы Argus могут стать неотъемлемой частью образа благодаря использованию характерных цветов. Она является частью дизайна, а не отдельной частью. Основным достоинством модульного подхода является то, что контрастные цвета
вкладки или цельнолитого корпуса и боковых панелей позволяют сделать систему более привлекательной. Классические и корпоративные цвета могут быть объединены в одном устройстве.

Моноблочная конструкция
Считыватель можно незаметно установить за стеклом, которое защищает его от чрезмерного износа даже после тысячи циклов прохода. Для установки считывателя не требуется вносить изменения в конструкцию системы.
Габаритные размеры: 150 мм (длина), 90 мм (ширина) и 30 мм (глубина). Рабочая зона скрытого считывателя обозначается при помощи значка RFID.

Возможность изменения ширины по запросу для расширения функциональности
Датчики способны определять необходимость увеличения ширины прохода для людей с ограниченными физическими возможностями
или даже для транспортировки грузов. Для обеспечения безопасности они работают в непрерывном режиме. В зависимости от имеющихся разрешений ширина прохода может быть уменьшена, например, с 900 мм до 650 мм, путем изменения угла открытия.

Эвакуация в случае чрезвычайной ситуации больше не создает проблем
Интеллектуальный барьер обеспечивает безопасность при проходе в любом направлении и в любой ситуации. Не всегда все идет по плану. Но никто не хочет думать о плохом. Однако во время проектирования барьеров Argus мы провели много времени, пытаясь предусмотреть все возможные ситуации.
В экстренной ситуации барьер Argus может активировать механические устройства при помощи опционального модуля. После этого проход можно будет использовать в качестве аварийного выхода и пути эвакуации в соответствии с требованиями EltVTR (Директива об электрических системах запирания дверей на путях эвакуации). Наши двери открыты для всех.

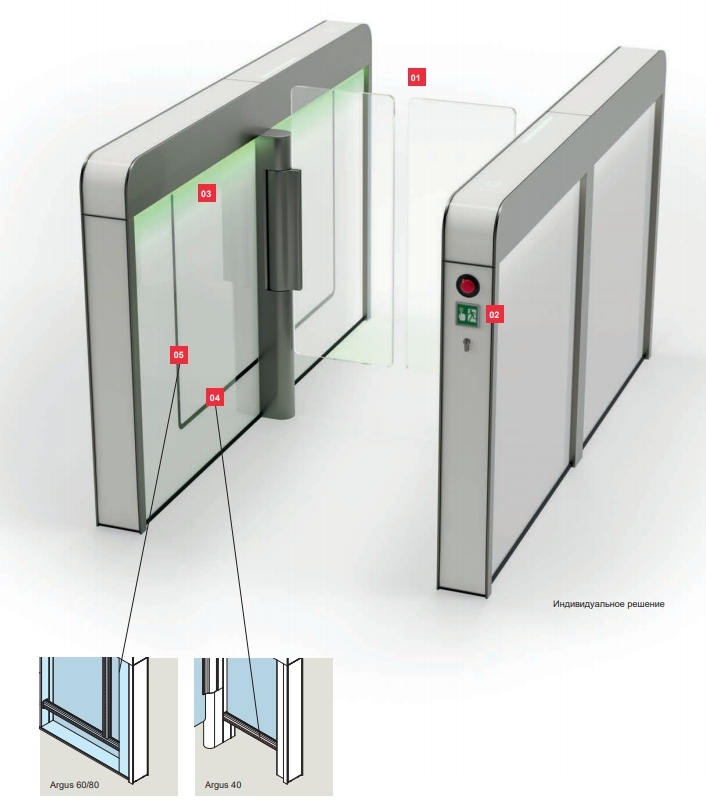

• 01 Интеллектуальная аварийная разблокировка
Отключение барьера выполняется при помощи блока управления STV-ETS, после чего створки можно свободно перемещать и открывать в случае экстренной ситуации или эвакуации. Затем они остаются в открытом положении. При включении режима аварийного выхода и пути эвакуации соответствующий сигнал посылается технику по зданию.
Автоматический ответ
Блок управления продолжает работу во время экстренной ситуации и может отправить ответ вышестоящей системе управления доступом. Для возврата системы в нормальный режим работы используется переключатель, ключ от которого должен храниться у ответственного лица.
• 02 Блок управления Safe Route
Блок управления Safe Route (SCU), установленный в системе или рядом с ней активирует режим аварийного выхода и пути эвакуации. Кроме того, в систему можно установить переключатель с ключом, переключатель режима аварийного выхода и переключатель режима пути эвакуации. Блок управления SCU также может управляться системой пожарной сигнализации.
• 03 Полезная система освещения
В барьерах Argus 60 и 80 имеется встроенная система подсветки, которая может использоваться в качестве указателей в чрезвычайной ситуации. Она отлично работает при слишком сильном задымлении или плохой видимости. Привлекательный внешний вид: данная система превосходно впишется в любой дизайн.
• 04 Датчики разделения – стандартный уровень безопасности
В обычном режиме работы горизонтальная световая завеса системы Argus 40 гарантирует открытие створок непосредственно перед входом и закрытие сразу после выхода человека из системы, а не когда он находится в рабочей зоне датчиков. Человек, идущий сзади более чем в 300 мм, распознается как следующий посетитель. Опциональный датчик, расположенный на уровне бедра, позволяет оптимизировать процесс разделения.
• 05 Датчики разделения – повышенный уровень безопасности
L-образная световая завеса системы Argus 60 и 80 точнее контролирует открытие и закрытие благодаря дополнительному вертикальному датчику. Данная система распознает человека, пытающегося пройти без разрешения даже в том случае, когда расстояние до первого посетителя составляет около 100 мм. Таким образом, пройти через барьер может только один человек, даже если он несет чемодан или едет в каталке. Также выполняется контроль прохода в неправильном направлении.

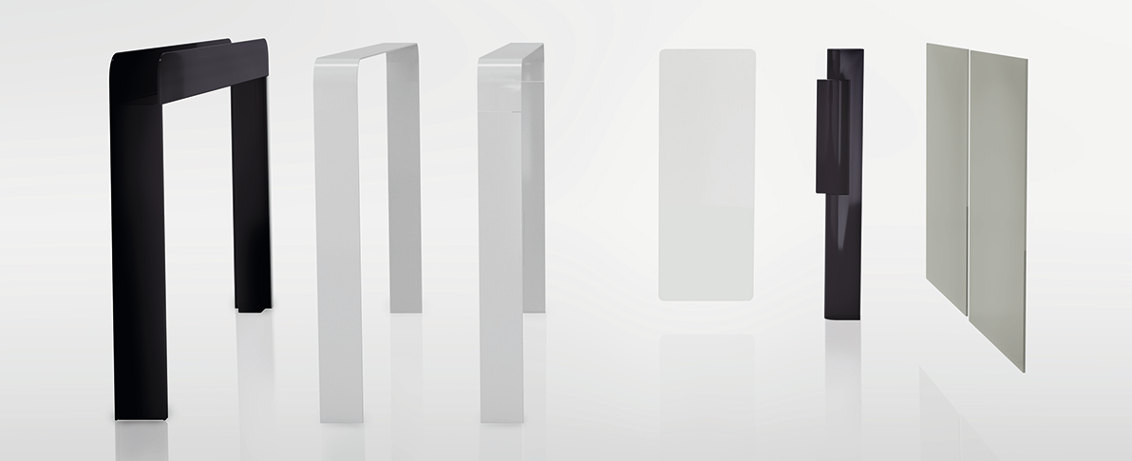

Компоненты системы Argus


• Профиль используется для установки компонентов и обеспечения устойчивости системы.
• Вкладка защищает оборудование и придает барьеру законченную форму.
• Цельнолитой корпус закрывает профиль, чтобы изделие имело моноблочное исполнение.
• Благодаря безрамной конструкции створки выглядят прозрачными и легкими.
• Привод встраивается в систему в виде тонкой стойки.
• Панели, устанавливаемые заподлицо, закрывают корпус рамы и позволяют сделать цветные акценты.
