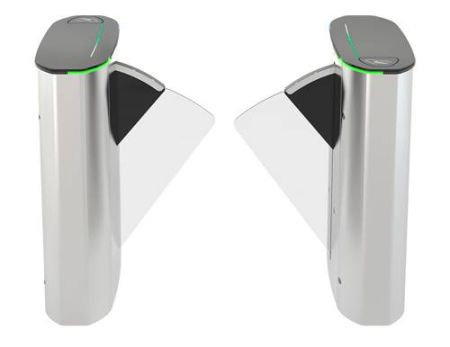

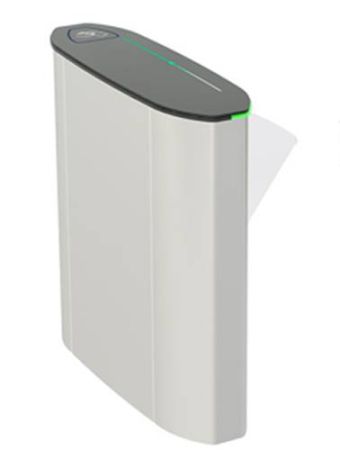

Боковой модуль раздвижного турникета Came Sliding Gate GL90, ширина прохода 900 мм (SGL90S), левый или правый.
• Оснащен платой управления и светодиодными указателями прохода и направления
• Корпус - нержавеющая сталь AISI 304
• Сервопозиционный электропривод створки с определением препятствий и автоматической разблокировкой при отключении электроэнергии
• Створка из 10 мм закаленного стекла
• Ширина прохода 900 мм
• Высота створки 900 мм
• Время открытия - 0.8 сек.
• Встроенный блок питания
Особенности турникетов SGL01 / SGL02 / SGL90
Верхняя крышка
SGL01 - из 20-миллиметрового натурального гранитного камня
SGL02/SGL90 - из тонированного закаленного стекла
Опционально – крышка из нержавеющей стали, закаленного стекла или дерева.
Индикация
На модификации SG01 индикаторы направления движения расположены по обеим сторонам лицевых панелей (зеленая стрелка или красный знак X). Индикаторы прохода встроены под верхнюю гранитную крышку (светодиодные полосы RGB).
На модификациях SGL02 и SGL90 Индикаторы прохода встроены под верхнюю стеклянную крышку (светодиодные полосы RGB). Доступен дополнительный анимированный светодиодный индикатор направления на верхней крышке.
Аварийный режим
В аварийном режиме, активированном системой пожарной сигнализации, створки автоматически открываются и индикаторы становятся зелеными. При соответствующих настройках створки могут открываться на "свободный проход" при отключении питания.
Внешние подключения
На верхней крышке SGL01 в обоих направлениях установлены акриловые пластины. Пространство под этими пластинами обеспечивает достаточно места для считывателей и дополнительных блоков. На моделях SGL02 и SGL90 считыватели устанавливаются под стеклянную крышку турникета.
Характеристики:
• Напряжение электропитания: 110/220-240В 60/50 Гц (% ± 10) / 24 В
• Потребление:
- Односторонний: В режиме ожидания: 10 Вт, во время работы 39 Вт
- Центральный блок: В режиме ожидания 20 Вт, во время работы 78 Вт
• Тип привода: Механизм с сервопозиционным электроприводом (PWM) с мотором постоянного тока 24В, оснащенный микропроцессорной системой управления.
• Створки: Линия прохода состоит из двух односторонних или двухсторонних блоков с 12-миллиметровыми ударопрочными закаленными стеклянными створками (опционально – створки из поликарбоната)
• Верхняя крышка:
- Крышка из 20-миллиметрового натурального гранитного камня (SGL01).
- Крышка из тонированного закаленного стекла (SGL02/SGL90)
- Опционально – крышка из нержавеющей стали, закаленного стекла или дерева.
• Материал корпуса: Нержавеющая сталь AISI 304 с матовой обработкой. Полости с радиопрозрачными вставками для установки считывающих устройств в крышке и ИК сенсоров в зоне проходов.
• Индикация: Встроенные в лицевые панели анимированные светодиодные индикаторы состояния с изображением зеленой стрелки и красного креста (только для SGL01).
Дополнительная световая индикация под верхней гранитной крышкой - в режиме ожидания подсвечивается синим цветом, во время разрешенных проходов мигает зеленым, при обнаружении несанкционированной попытки или в режиме предупреждения мигает красным.
• Диапазон рабочих температур: От -20°C до +68°C
• Влажность: относ. 95% без конденсации
• Класс защиты: IP 44
• Минимальное количество проходов: 15 млн. циклов.
• Система контроля: Блок управления совместим с большинством систем контроля доступа, работающих по «сухому контакту» или выходам заземления. Защита входов (гальваническая развязка).
Опционально: интеграция контрольного модуля RS232 / RS485 / TCP IP.
• Режим работы: Управление проходами в двух направлениях. Автоматический режим c возможностью выбора ограничения доступа и свободного прохода по обнаружению ИК сенсорами.
Мультисенсорная ИК система зоны прохода.
• Выходные данные: Система обеспечивает обратную связь по сухим контактам или (опционально) посредством модуля RS232 / RS485 / TCP IP.
• Аварийный режим и система антипаники: В случае отключения питания или по сигналу тревоги турникет переключается в режим свободного прохода, открывая створки и переключая все индикаторы на зеленый цвет.
Створки открываются автоматически (питание от внутренней резервной батареи).
Предусмотрен режим аварийного закрытия (программируется с помощью внутреннего DIP-переключателя на плате управления).
• Скорость открытия створок: Скорость открытия регулируется системой электронного управления приводом и устанавливается в зависимости от размеров створок:
- Ширина створки 550 мм: 0.5 секунды, заводские настройки
- Ширина створки 900 мм: 0.8 секунды, заводские настройки
• Пропускная способность:
- Ручной режим - максимум 120 проходов в минуту.
- Автоматический режим - от 30 до 50 проходов в минуту (рекомендуемая справочная цифра).
*Скорость прохода и количество проходов в минуту напрямую зависит от системы контроля доступа.
• Стандартные функции: Световая индикация, верхняя крышка из натурального гранита, вставки из нержавеющей стали с акриловыми накладками для установки считывателей, функция прохода с багажной тележкой.
• Дополнительные аксессуары: Накладки из закаленного стекла, пульт дистанционного управления, интерфейсный блок RS232, RS 485 и LAN, встраиваемый механический счетчик проходов, система аудиосообщения, датчик тревоги, монтажный комплект сторонних билетных считывателей и кардридеров. -
Артикул 614608 Вид турникета Турникет Тип турникета C раздвижными створками Антипаника Автоматическая Встроенный картоприемник Нет Встроенные считыватели Без считывателей Пропускная способность 30-50 чел/мин Пульт управления Приобретается отдельно Верхняя крышка Из натурального камня Источник питания Встроенный Напряжение питания 110...240 В Потребляемая мощность, макс. 39 Вт Габариты 700х1000х1020 мм Ширина перекрываемого прохода 700 мм Ширина прохода 900 мм Вес 60 кг Рабочая температура от -20°C до +65°C Рабочая влажность не выше 95% без конденсации Наработка на отказ (не менее) 15 млн. циклов Стыковка со СКУД Любые типы СКУД
