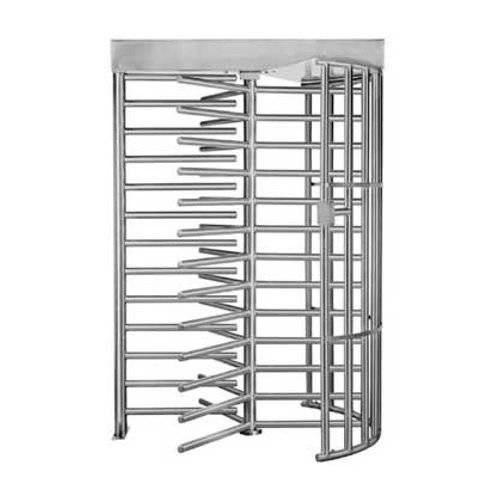

Роторные полноростовые турникеты являются управляемыми преграждающими устройствами с полным перекрытием зоны прохода. Предназначены для разделения и контроля потока входящих/выходящих людей по одному человеку на объектах с повышенными требованиями безопасности. Высокая пропускная способность обеспечивает применение таких турникетов для больших потоков людей. Перекрывая проход полностью, полноростовый турникет исключает несанкционированный доступ на ограждаемую территорию. Как правило, роторные турникеты бывают трёх-лопастные или четырёх-лопастные.
Простота и надежность конструкции позволяют интенсивную эксплуатацию в течение длительного периода (наработка на отказ 1 000 000 и более циклов). Управление производится вручную охраной (пульт с кнопками) или автоматически (подключение к СКУД). При перебоях питания или неисправностях турникет может быть деблокирован механически ключом деблокировки. Устройств типа "антипаника" конструкция роторного турникета не имеет, необходимо предусмотреть дополнительные пути экстренной эвакуации.
Расчет необходимого количества турникетов для заданного потока людей можно произвести исходя из максимальной пропускной способности роторного турникета (до 30 проходов в минуту). Следует различать проход сотрудников, основной пик которого приходится на 10-15 минут в начале и конце рабочего дня; и проход посетителей, относительно распределенный в течение всего времени посещения. Для прохода сотрудников рекомендуется 1 турникет на каждые 500 человек персонала. Оптимальный выбор для проходных банков, учреждений силовых ведомств и т.д..
Комплект поставки:
• Турникет
- ось ротора турникета с креплением планок L2000мм: 1 шт.
- преграждающая планка турникета Ø32мм L=700мм: 27 шт.
- опора оси ротора турникета с подшипником: 1 шт.
- кожух верхний с механизмом управления в сборе: 1 шт.
Формирователь прохода
- стойка вертикальная 80х40мм с креплением планок: 1 шт.
- планка формирователя прохода Ø32мм L=700мм: 10 шт.
- стойка вертикальная 80х40мм: 3 шт.
- поперечина формирователя прохода 80х40мм: 1 шт.
- дуга горизонтальная 50х5мм R=800мм: 10 шт.
- индикатор прохода: 2 шт.
• Нижняя закладная основа турникета (опционально, в зависимости от структуры пола): 1 шт.
• Фурнитура/крепеж, комплект*: 1 шт.
• Блок питания и панель управления 2-х кнопочная: 1 шт.
• Ключ разблокировки турникета: 2 шт.
• Паспорт изделия: 1 шт.
• Инструкция по установке: 1 шт.
* Крепление турникета к полу зависит от структуры пола и поставляется отдельно.
По устойчивости к разрушающим воздействиям турникет серии TRP- 43-08 соответствует группе нормальной устойчивости и не должен обес- печивать устойчивость разрушающим воздействиям от взлома одиноч- ными ударами и/или набором инструментов. Расчет необходимого количества турникетов для заданного потока людей можно произвести исходя из максимальной пропускной способно- сти турникета (до 30 проходов в минуту). Следует различать проход со- трудников, основной пик которого приходится на 10-15 минут в начале и конце рабочего дня; и проход посетителей, относительно распределен- ный в течение всего времени посещения. Для прохода сотрудников большинство производителей рекомендует 1 турникет на каждые 500 человек персонала. Турникет является электробезопасным устройством – на его стойку подается напряжение питания, не превышающее 24В постоянного тока. Запрещается эксплуатация турникета при напряжении сети выше 240В и ниже 190 В. Турникет предназначен для эксплуатации в закрытых помещениях при температуре от +5° до +45° С и относительной влажности не более 70%. Турникет управляется с пульта управления, обеспечивающего про- пуск в любом из двух направлений или полную блокировку турникета; или подключается к СКУД. По условиям применения электромеханические турникеты соответст- вуют группе УХЛ4.2 по ГОСТ 15150-69.
Варианты исполнения:
P – крашеный серебряный антик;
G – шлифованная нержавеющая сталь;
М – зеркальная нержавеющая сталь;
S – уличное исполнение.
Трёхлопастной (120°)
Четырёхлопастной (90°)
На заказ возможно стекло, пластик и т.д.
Технические характеристики:
• Напряжение питания: 12В +/-10%
• Рабочая температура: от 0ºдо +40ºС
• Рабочая влажность: до 70%
• Ширина прохода 700
• Высота прохода 2100
• Габаритные размеры, мм (ш*в*г): 1800*2325*1600 мм
• Материал: нержавеющая сталь, окрашенная сталь
• Пропускная способность: 20-25 чел/мин.
• Вес: 158 кг
• Средняя наработка на отказ: не менее 1000000 циклов
• Средний срок службы: 10 лет
Подключение турникета
Турникет соединяется с блоком управления и пультом управления согласно схемы в паспорте.
Подключение к СКУД производится в соответствии с "Инструкцией подключения" к СКУД.
Турникет управляется кнопками с пульта управления:
- турникет полностью блокирован - индикаторы на пульте медленно мигают, на турникете горит красный свет;
- для пропуска одного человека кратковременно нажать кнопку соответствующего направления на пульте - загорятся постоянно индикатор на кнопке и зелёный свет на турникете, до выполнения прохода или истечения 20 секунд;
- для пропуска группы людей в одну сторону - нажать и держать кнопку соответствующего направления на пульте, пока индикатор не начнет быстро мигать и загорится зелёный свет на турникете - турникет открыт для прохода в одну сторону на 1,5 - 2 минуты; для пропуска группы людей в обе стороны - выполнить эту процедуру для двух кнопок, для закрытия прохода ранее 1,5 - 2 минут - кратковременно нажать кнопку (кнопки).
При перебоях питания возможно деблокировать турникет ключом для свободного прохода в обе стороны. -
Артикул 614202 Вид турникета Турникет Тип турникета Полноростовой Встроенный картоприемник Нет Встроенные считыватели Без считывателей Пропускная способность 25 чел/мин Пульт управления 1 шт. в комплекте Напряжение питания 12 В Потребляемый ток, макс. 1 А Габариты 1800×1600×2325 мм Ширина перекрываемого прохода 1800 мм Ширина прохода 700 мм Высота прохода 2100 мм Вес 158 кг Рабочая температура от 0°C до +40°C Рабочая влажность не выше 70% Средний срок службы Не менее 10 лет Стыковка со СКУД Любые типы СКУД
