Турникет-трипод Gunnebo SlimStile EV ATT TTEVOFSTTTC с тревожными датчиками

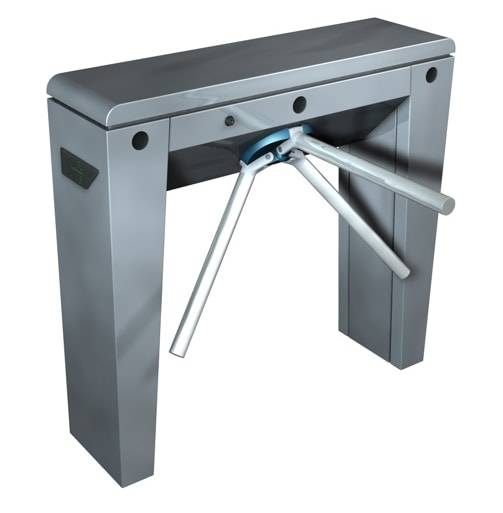

Электромеханический турникет SlimStile EV ATT-ITC TTEVOFSTTTC из нержавеющей стали. Модуль на один проход с контролем в двух направлениях, с разблокировкой, с тревожными датчиками, в комплекте с "П"-образной тумбой.

«П»-образные трехштанговый турникеты с защитой от несанкционированного доступа SlimStile EV ATT/ATT-ITC идеально подходят для систем контроля доступа с повышенными требованиями по безопасности, внешнему виду и надежности оборудования. Материал исполнения нержавеющая сталь. Фотоэлементы и инфракрасные сенсоры обеспечивают достоверное обнаружение фактов несанкционированного доступа (проползания и перешагивания преграждающего элемента). В моделях SlimStile EV ATT-ITC дополнительно установлены датчики нажатия на крышку (перепрыгивания) и дополнительные сенсоры для обнаружения холостого проворота штанг, что обеспечивает еще больший уровень безопасности и контроля. Электромеханический привод обеспечивает удобную и бесшумную работу. Турникеты максимально просты в установке и обслуживании.

Светодиодная индикация с двух сторон турникета отображает состояние турникета и информирует о возможности прохода.
Контролируется проход в обоих направлениях.

SlimStile EV предлагает хороший дизайн, двуножный корпус из нержавеющей стали, который идеально подходит для мест, где имеются большие потоки людей и важна надежность. Доступна версия для использования внутри помещения из нержавеющей стали 316 класса и версия для использования снаружи IP44, также из нержавеющей стали 316 класса. Двойная версия тоже доступна. При получении сигнала от системы контроля доступа или при нажатии кнопки ввода, турникет позволяет осуществить проход одного человека.

Статус отображается на дисплее светодиодных фонарей со стороны входа и выхода. В случае возникновения чрезвычайных ситуаций хаб свободно вращается для более легкого выхода. Вы также можете выбрать опцию с опадающей перекладиной, которая автоматически удаляет горизонтальную перекладину, чтобы обеспечить свободный проход. Проход, управляемый электронно, возможен в обоих направлениях. Турникет доступен в конфигурации Нормально Закрыт (Н/З) – механизм заблокирован до момента получения соответствующего сигнала разрешениа, или в конфигурации Нормально Открыт (Н/O) – блокировка в случае попытки несанкционированного проникновения. Конфигурация Н/О позволяет снизить энергопотребление, увеличивает срок эксплуатации механизма, а также допускает прохождение через турникет при обычной скорости.

Доступны две модификации турникетов:
• нормально-закрытая (N/C) – в исходном положении механизм заблокирован и разблокируется только при предоставлении авторизованного идентификатора, более высокий уровень безопасности
• нормально-открытая (N/O) – в исходном положении турникет разблокирован и блокируется только при попытке неавторизованного прохода, более высокая скорость прохода, меньший износ механизмов турникета и энергопотребление

Встроенный микроконтроллер осуществляет управление турникетом.

Управление триподом осуществляется электро-механическим поворотным механизмом, вмонтированным в верхнюю часть турникета. Механизм обеспечивает бесшумное вращение штанг, плавность работы и ряд дополнительных возможностей:
• специальный замок, исключающий одновременный проход в двух направлениях
• самоцентрирующийся механизм для четкой фиксации штанг в новом положении после поворота
• гидравлический демпфер обеспечивает плавность работы и долгий срок эксплуатации
• антиповоротный механизм, блокирующий поворот в обратном направлении, если отклонение от первоначальной позиции составит 60 °

Чрезвычайные ситуации
Доступны триподы со следующими механизмами реакции на чрезвычайные ситуации (отключение электроэнергии, пожар и т.д.):
• автоматическая разблокировка при чрезвычайной ситуации – при эвакуации, турникет разблокируется, штанги свободно вращаются и не препятствуют эвакуации сотрудников и посетителей (модель TTEVOFSTT)
• механизм откидывающихся штанг - опускание горизонтальной штанги в момент тревоги обеспечивает свободный проход к выходу и максимально быструю эвакуацию при возникновении чрезвычайной ситуации (модель TTEVOFLTT)

Техническая спецификация:
• Привод: Ручное управление

Материалы
• Корпус: 304 класса из гранулированной нержавеющей стали
• Крышка корпуса: 304 класса из гранулированной нержавеющей стали
• Хаб трипода: литой с алюминиевой отделкой, окрашенный в серый цвет
• Перекладина трипода: 304 класса из полированной нержавеющей стали, диаметр 38 мм, длина 480 мм

Механизм
• Электро-механический главный механизм
• Эфективное действие блокировки для осуществления одного прохода
• Самоцентрирующийся механизм для обеспечения полного возвращения в исходное положение
• Гидравлический демпфер для обеспечения бесперебойной работы
• Устройство для предотвращения реверсивного вращения после того, как турникет повернулся 60° от исходной позиции

Сбой питания / Пожарная сигнализация
• Одно либо оба направления могут быть отказоустойчивыми (стандарт), т. е. свободно вращаться или разблокироваться переведя замки в исходную позицию. Во время действия пожарной сигнализации в целях безопасности, турникет отключается от напряжения через свободный контакт. Механизм отключения при сбое питания будет таким же. Опадающая перекладина опция: горизонтальные
опадающие перекладины создают свободный проход для эвакуации.

Интерфейс
LL2001Lite микропроцессор управления:
• Один вход для открытия/блокировки в каждом направлении
• Два охраняемых выхода контроля открытия/блокировки
• Четыре охраняемых выхода пилотирования показателей режимов работы
• Два охраняемых выхода подсчёта прохождения в обоих направлениях
• Два выходных реле 0В с указанием возможности использования или подсчёт прохождения в обоих направлениях
• Два открытых коллектора NPN выхода подсчёта прохождения или указание возможности использования в любом направлении либо активировать дополнительную опцию – опадающая перекладина
• Серийный порт – RS485

Общее
• Питание: 230 В 50 Гц или 115 В 60 Гц.
• Номинальная мощность 50 ВA(готовность 5 ВА в режиме Н/О).
• Рабочая температура: 0 до +45°C (RH 95% не конденсированная)
• Защита: IP 20
• Наработка на отказ: 1,5M циклов (2,5M если режим Н/О)

Пропускная способность (приблизительные данные):
• Insertion Type Reader: 20 проходов в минуту
• Swipe Type Reader: 30 проходов в минуту
• Proximity Reader “Hands Free”: 40 проходов в минуту

Дополнительное оборудование:
• устройство для установки считывателя в корпус турникета
• пульт дистанционного управления турникетом МР2000
• устройство разблокировки турникета (кнопка выхода)
• дополнительные пиктограммы-индикации
• устройство для подсчета проходов с ЖК экраном

Доступные модификации:
SlimStile EV ATT – «П»-образный турникет с тревожными датчиками («перешагивание», «проползание»)
SlimStile EV ATT-ITC - «П»-образный турникет с тревожными датчиками («перешагивание», «проползание», «перепрыгивание» и «холостой проворот»)
