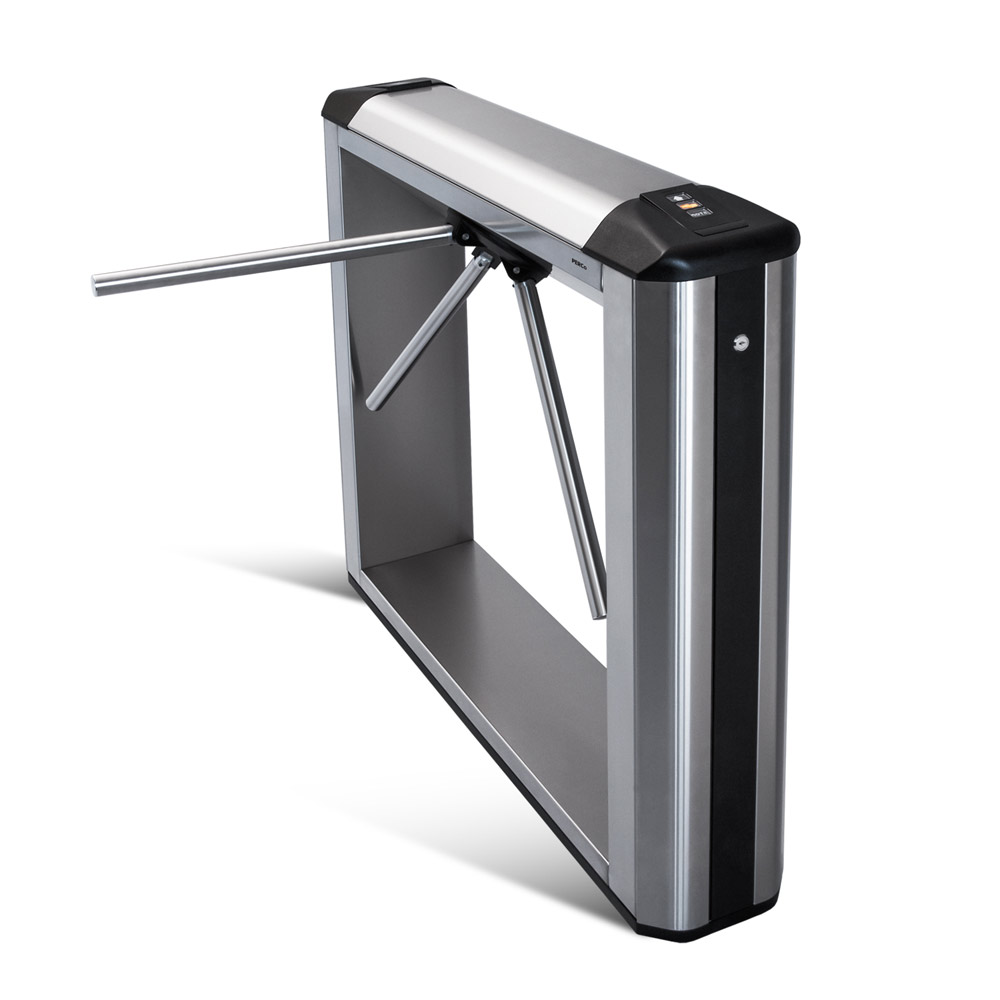

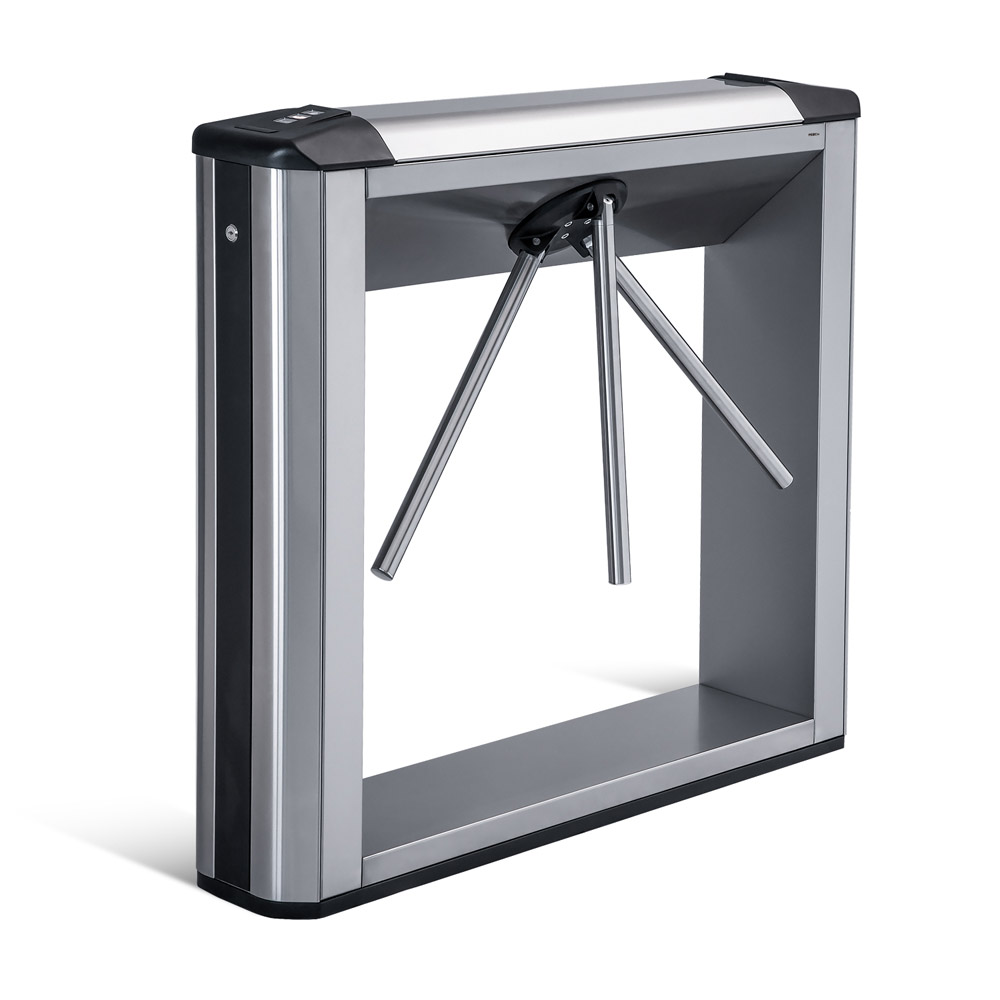

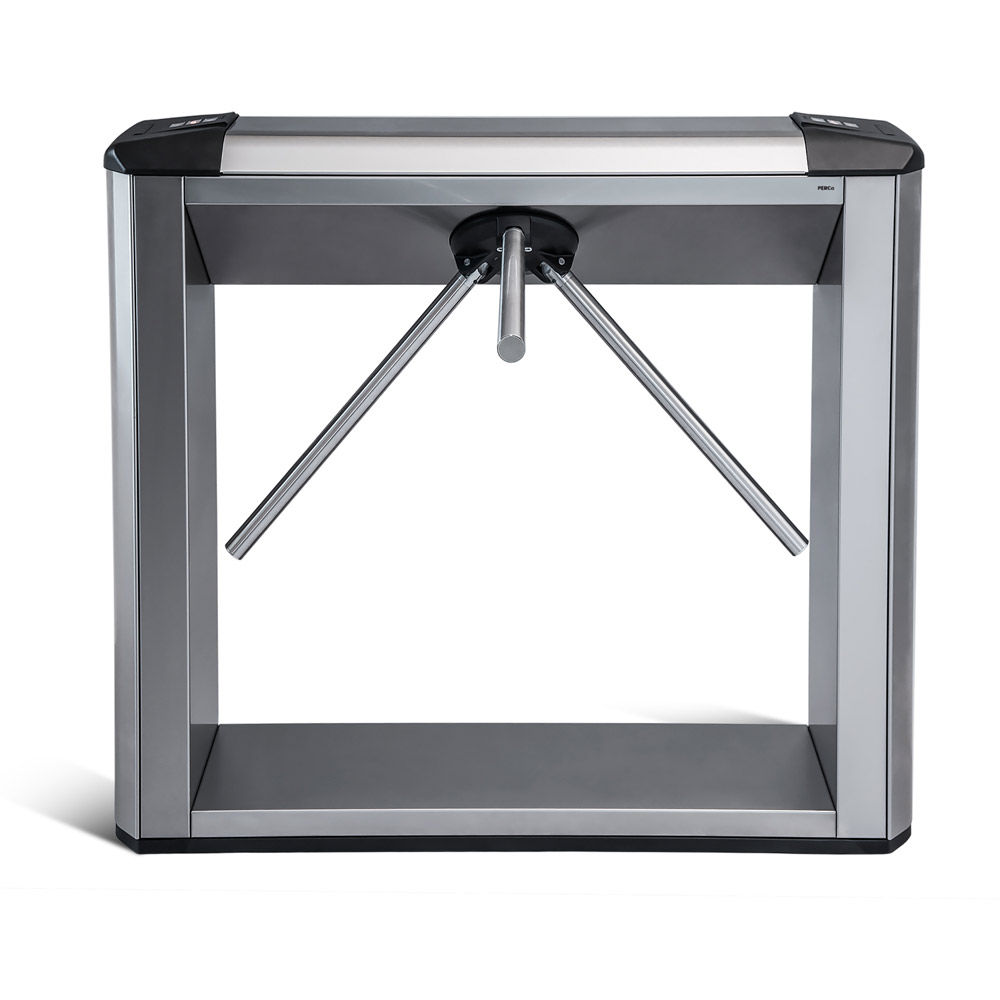

Турникет-трипод тумбовый PERCo ТВС01.9А (с автоматическими планками Антипаника) с картоприемником

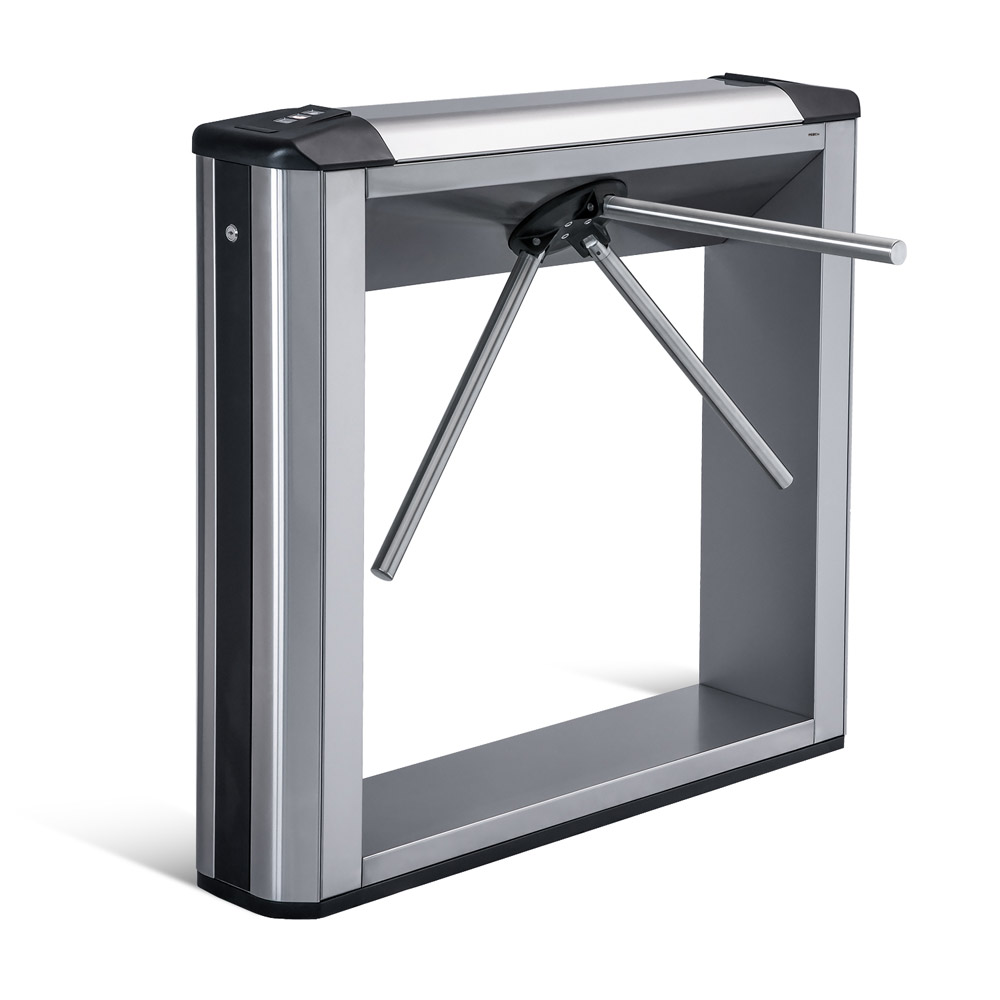

Турникет-трипод тумбовый электромеханический PERCo-TBC01.9A с автоматическими планками «Антипаника», встроенными считывателями карт EMM/HID, карт MIFARE стандарта ISO 14443 с опцией защиты от копирования, смартфонов.
С картоприемником, предназначен для организации одной точки прохода на территорию объекта, для эксплуатации внутри помещений, нержавеющая сталь.

Комплект поставки:
• Стойка турникета с установленным маховиком и преграждающими планками «Антипаника», со встроенными бесконтактными считывателями, индикаторами прохода и картоприемником: 1 шт.
• Преграждающие планки Антипаника PERCo-AA-04: 3 шт.
• Пульт дистанционного управления (длина кабеля 6.6 м): 1 шт.
• Ключ шестигранный S 2,5 замка крышки стойки турникета: 1 шт.
• Ключ замка заглушки турникета: 2 шт.
• Паспорт и руководство по эксплуатации: 1 экз.

Не входят в комплект поставки и заказываются отдельно:
• источник питания NES-100-12

Отличительная особенность тумбового турникета TBC01A – автоматические планки «Антипаника», которые опускаются по сигналу аварийной разблокировки или при пропадании питания, что позволяет мгновенно освободить проход в экстренной ситуации.

Функция автоматической «Антипаники», реализованная в модели TBC01A – современное решение, не требующее непосредственного физического участия оператора. В отличие от механических планок «Антипаника» автоматические планки исключают их несанкционированное сложение посторонними лицами.

После снятия сигнала аварийной разблокировки или восстановления питающего напряжения планка переводится в рабочее (горизонтальное) положение вручную.

Турникет оборудован мультиформатными считывателями стандартов:
1. EMM/HID
2. MIFARE с чтением:
• либо уникального идентификатора UID, либо криптозащищенных данных из внутренней памяти карты, при этом требуется дополнительное программирование считывателей и самих карт пользователей при помощи мастер-карты, сконфигурированной при помощи контрольного считывателя PERCo-MR08 или PERCo-IR15.9 и ПО PERCo-Web
• UID с платежных карт, поддерживающих технологию бесконтактных платежей PayPass
• смартфонов на ОС Android с функцией NFC с чтением уникального идентификатора, генерируемого приложением PERCo. Доступ на смартфоне (требуется установка и запуск приложения)
• смартфонов Apple с функцией NFC с чтением уникального идентификатора (Token), привязанного к банковской карте (при привязке нескольких банковских карт осуществляется считывание Token той карты, которая активна в данный момент).

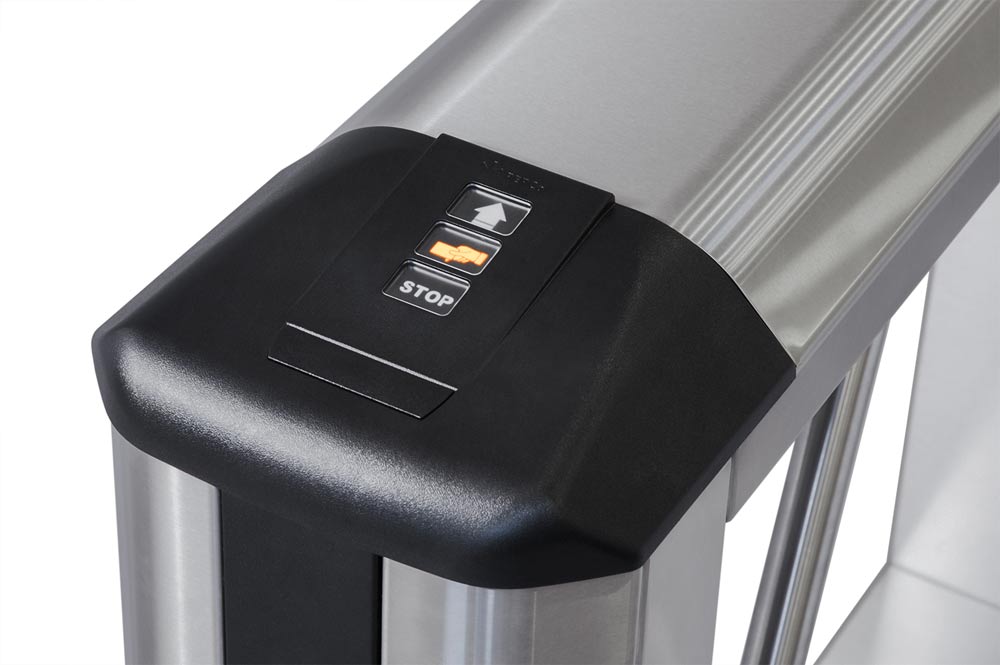

В крышку турникета встроены светодиодные блоки индикации с пиктограммами, служащие для указания направления прохода и индикации состояния турникета: зелёная стрелка показывает направление разрешенного прохода, турникет открыт в заданном направлении; сигнал «stop» показывает, что проход запрещён, турникет закрыт.

В торцовой крышке со стороны выхода расположена приемная щель картоприемника, имеющая внутреннюю подсветку. Контейнер картоприемника закрыт замком и имеет легкий доступ для обслуживания.

Предусмотрена возможность работы турникета в составе системы безопасности и повышения эффективности PERCo-S-20 (далее – СКУД), построенной на базе контроллеров PERCo. При работе в составе СКУД турникет позволяет организовать изъятие пропусков по различным признакам (разовые пропуска, пропуска, идущие с нарушением времени и/или местоположения) при выходе с территории объекта или при входе.

В комплект поставки турникета входит пульт дистанционного управления. Ориентация кнопок пульта относительно направлений прохода задается при подключении пульта к турникету. Рекомендуется устанавливать по одному турникету на каждые 500 человек, работающих в одну смену, или из расчета пиковой нагрузки 30 человек в минуту. Турникеты могут комплектоваться ограждениями, выполненными с ними в едином дизайне.

Турникет по устойчивости к воздействию климатических факторов соответствует услови- ям УХЛ4 по ГОСТ15150-69 (для эксплуатации в помещениях с искусственно регулируе- мыми климатическими условиями). Эксплуатация турникета разрешается при температуре окружающего воздуха от +1° С до +50° С и относительной влажности воздуха до 80% при +25° С. Турникет PERCo-TB01.9A выпускается серийно и имеет сертификат соответствия требованиям технического регламента Таможенного союза (EAC).

Видеообзор турникета-трипода PERCo TBC01
Режимы работы
Турникет обеспечивает контроль прохода в двух направлениях, режим работы турникета может быть задан независимо для каждого направления прохода.
Поддерживаемые режимы работы:
• запрет прохода в обоих направлениях
• однократный проход в одном направлении и запрет прохода в другом направлении
• однократный проход в обоих направлениях
• свободный проход в одном направлении и запрет прохода в другом направлении
• свободный проход в одном направлении и однократный проход в другом направлении
• свободный проход в обоих направлениях
При выключении питания преграждающая планка турникета под собственным весом
опускается вниз и оба направления становятся открытыми для свободного прохода.

Управление турникетом может осуществляться
• автономно, с помощью пульта управления (входит в стандартный комплект поставки) или устройства радиоуправления;
• от системы контроля и управления доступом (СКУД), с помощью контроллера СКУД.

При управлении от системы контроля доступа турникет поддерживает два режима управления – импульсный и потенциальный. Возможность выбора режима управления обеспечивает корректную работу турникета в СКУД любых производителей, и в частности, позволяет применять для управления замковые контроллеры, выходы которых поддерживают потенциальный режим управления. Обеспечивается гальваническая развязка выходов турникета от контроллера СКУД.

Использование турникетов в составе системы контроля доступа на проходной предприятия позволит корректно фиксировать время прихода и ухода сотрудников. Это особенно важно при организации системы контроля за дисциплиной труда.

Турникет является нормально закрытым устройством – он остается закрытым до тех пор, пока не будет получен сигнал, разрешающий проход, или турникет не будет открыт ключом механической разблокировки. В турникете предусмотрена возможность автоматической разблокировки при поступлении сигнала от системы пожарной сигнализации.

Пониженное энергопотребление турникета позволяет использовать безопасное для человека напряжение питания (не более 14В.).

Турникет может комплектоваться ограждениями, выполненными с ним в едином стиле.

Основные технические характеристики:
• Напряжение питания: 12±1,2 B постоянного тока
• Потребляемый ток, не более: 6,0 А
• Потребляемая мощность, не более: 72 Вт
• Количество считывающих устройств: 2 шт
• Стандарты используемых идентификаторов: EMM, HID, MIFARE, PayPass, смартфоны с NFC
• Дальность считывания кода при номинальном напряжении питания не менее:
- для карт EMM/HID 5-7 см
- для карт MIFARE 3-6 см
• Пропускная способность в режиме однократного прохода: 30 чел./мин; в режиме свободного прохода: 60 чел./мин
• Средняя наработка на отказ, не менее: 4 000 000 проходов

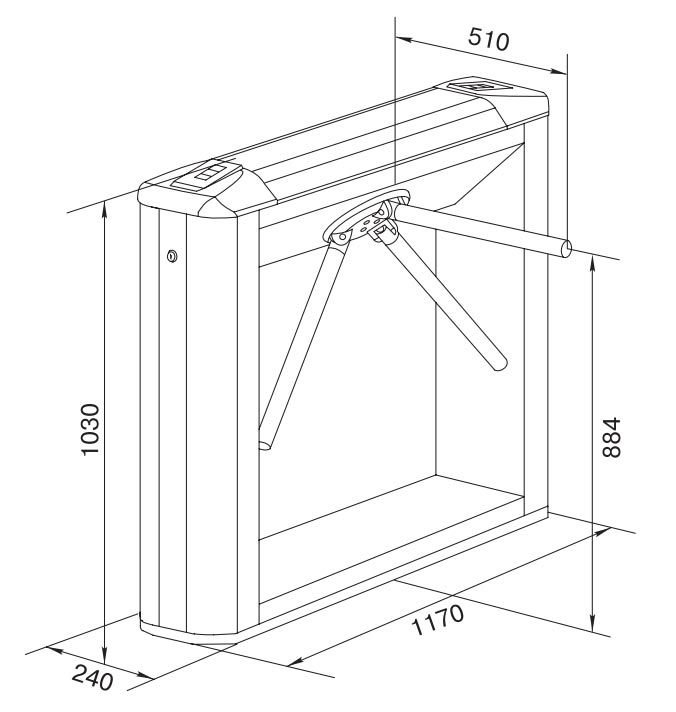

• Габаритные размеры (ДхШхВ) (с установленными преграждающими планками): 1170х750х1030 мм
• Ширина зоны прохода: 560 мм
• Масса турникета: не более 67 кг
• Габариты упаковки (ДхШхВ): 132х40х110 см



Основные особенности
• Турникет оснащен двумя мультиформатными бесконтакт- ными считывателями proximity-карт (EMM/HID, MIFARE) с выходным интерфейсом Wiegand
• Управление турникетом от пульта ДУ, устройства радиоуправления, СКУД
• На торцовых крышках турникета, в которые встроены считыватели, расположены мнемонические индикаторы считывателей и режимов работы турникета
• Безопасное напряжение питания – не более 14 В
• Энергопотребление – не более 72 Вт (72 Вт – в течение 5 секунд после подачи
питания на турникет или снятия сигнала Fire Alarm, в остальное время работы энергопотребление составляет не более 30 Вт)
• При подаче команды от устройства аварийного открытия прохода, а также при выключении питания турникета происходит автоматическое открытие прохода путем перехода преграждающей планки в вертикальное положение
• После восстановления питающего напряжения турникета или снятия сигнала Fire Alarm преграждающая планка переводится в рабочее положение вручную
• Автоматический доворот преграждающих планок до исходного положения после каждого прохода
• Плавная бесшумная работа турникета за счет демпфирующего устройства
• Оптические датчики поворота преграждающих планок, корректно фиксирующие факт прохода
• встроенная в корпус турникета плата электроники
• В корпусе предусмотрено место для установки платы контроллера СКУД
• Два режима управления – импульсный и потенциальный
• Гальваническая развязка выходов
• вход управления Fire Alarm для подключения устройства, подающего команду ава- рийной разблокировки
• Релейные выходы для подключения дополнительных выносных индикаторов запрета / разрешения проходов

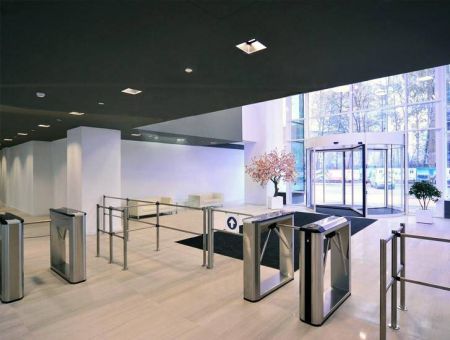

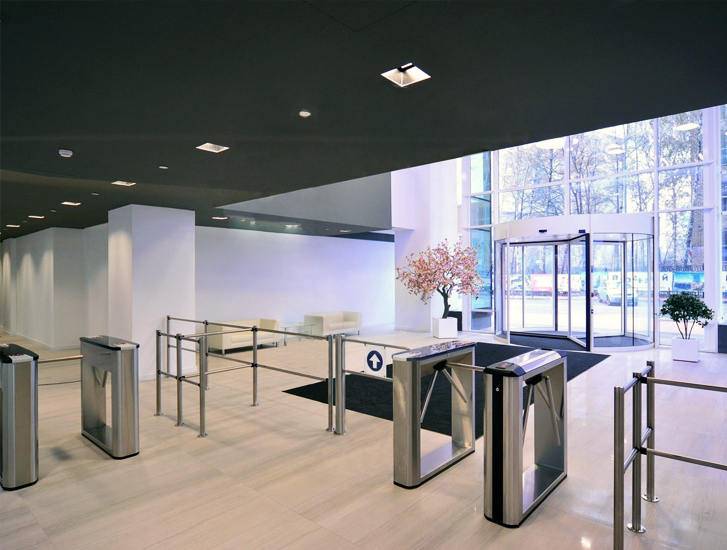

• При установке в ряд нескольких турникетов их корпуса формируют зону прохода, позволяя обойтись без установки дополнительных ограждений
• Турникет выполнен в едином дизайне с моделью тумбового турникета со встроенным картоприемником ТВС01.9А

Устройство турникета

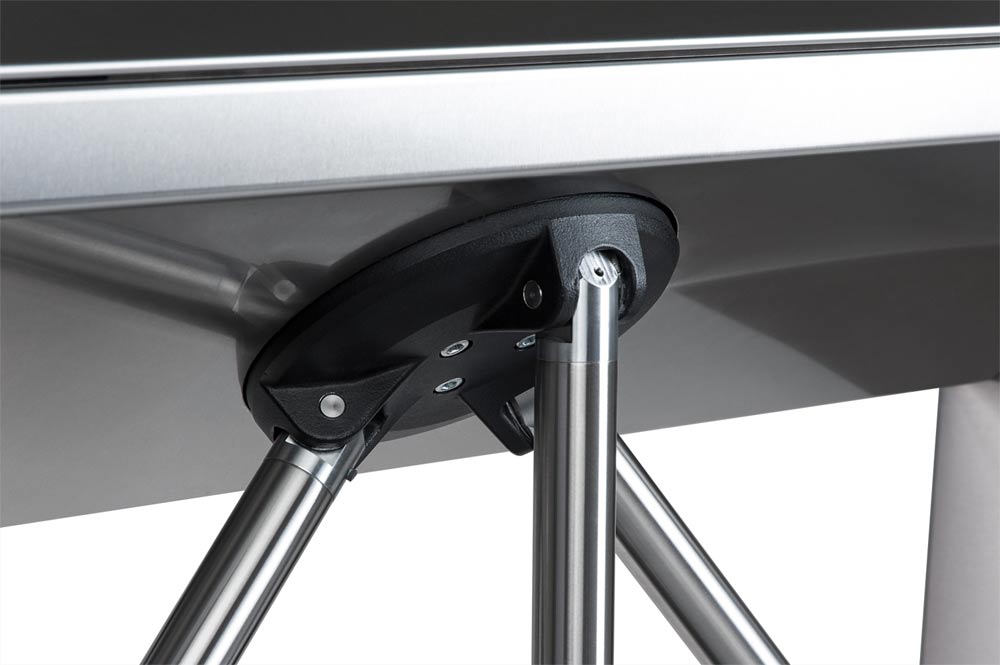

Турникет состоит из стойки с тремя преграждающими планками, шарнирно закрепленными на маховике, и ПДУ (позиции 1-3, 4 и 9), а также с установленными в ней платой управления турникетом PERCo-CLB140 и двумя считывателями.

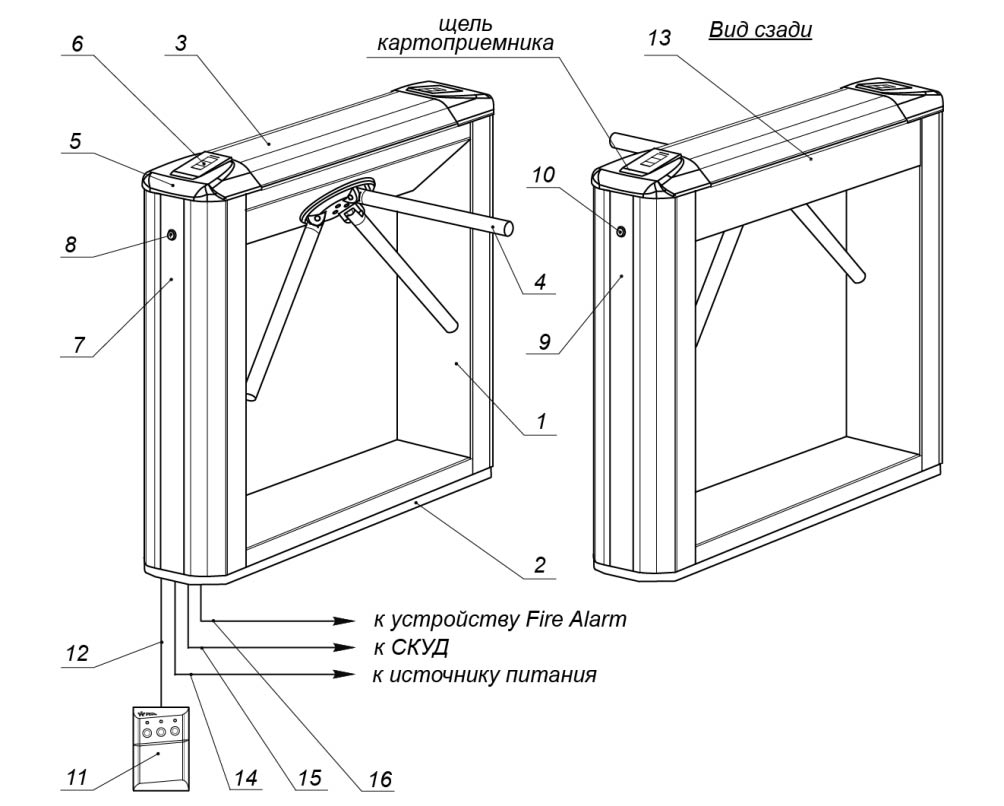

1 – каркас; 2 – основание; 3 – крышка; (позиции 1-3 образуют стойку турникета); 4 –планка преграждающая, 5 – крышка торцевая со считывателями; 6 – блок индикации; 7 – заглушка стойки; 8 – замок заглушки; 9 – контейнер картоприемника; 10 – замок контейнера картоприемника; 11 – ПДУ; 12 – кабель ПДУ; 13 – установочный винт, фиксирующий крышку Не входит в стандартный комплект поставки: 14 – кабель питания; 15 – кабель подключения к СКУД, 16 – кабель устройства Fire Alarm

Стойка турникета состоит из каркаса (1), основания (2) и крышки (3). На одном из торцов стойки расположена боковая заглушка (7), на другом торце – контейнер картоприемника (9). Фиксация боковой заглушки и крышки контейнера осуществляется замками (8, 10). Через боковую заглушку и снятый контейнер картоприемника обеспечивается доступ к четырем отверстиям в основании стойки, через которые она крепится к установочной поверхности анкерными болтами.
Сверху на торцах стойки расположены крышки (5) с блоками индикации (6), в которые встроены бесконтактные считыватели карт доступа.
Механизм картоприемника c платой управления PERCo-PA-450 также встроен в стойку и расположен под одной из крышек стойки (10).
Внутри стойки расположены: узел вращения, состоящий из устройства доворота (толкатель, пружины и ролик), механизма управления с оптическими датчиками поворота преграждающих планок и блокирующим устройством, а также устройство электромеханической разблокировки планки преграждающей.
Кроме того, на узле вращения установлен поворотный механизм, в состав которого входят: демпфирующее устройство, кольцо контрольное и планшайба; крепление преграждающих планок на маховик – шарнирное. Доступ к внутренним элементам стойки осуществляется через съемную крышку (3), которая фиксируется сзади установочным винтом (13). Порядок снятия и установки крышки приведен в разд. 6. При работе турникета крышка должен быть закрыта.

ПДУ выполнен в виде небольшого настольного прибора в корпусе из ударопрочного АБС пластика и предназначен для задания и индикации режимов работы при ручном управлении турникетом. ПДУ подключается к плате управления гибким многожильным кабелем (12) через клеммную колодку XT1.L.
На лицевой панели ПДУ расположены три кнопки для задания режимов работы турникета. Над кнопками расположены индикаторы. Средняя кнопка STOP предназначена для переключения турникета в режим «Запрет прохода». Левая и правая кнопки предназначены для разблокировки турникета в выбранном направлении. Изменить ориентацию ПДУ относительно установки стойки турникета (если на месте установки стойка обращена к оператору не лицевой, а тыльной стороной) можно, поменяв местами провода от ПДУ, подключаемые на контакты Unlock A и Unlock B, а также Led A и Led B соответственно.



Устройства для управления турникетом
Управление турникетом может осуществляться с помощью следующих устройств: ПДУ; устройства РУ; контроллера СКУД. Указанные устройства могут быть подключены к турникету:
• одно из устройств в отдельности;
• в любой комбинации друг с другом;
• все вместе (параллельно).
Примечание: При параллельном подключении указанных устройств к турникету возможны случаи наложения сигналов управления от них друг на друга. В этом случае реакция турникета будет соответствовать реакции на образовавшуюся комбинацию входных сигналов.

Подключение указанных устройств производится с помощью кабеля к соответствующим клеммным колодкам XT1.L и XT1.H платы управления в соответствии со схемой электрических соединений. 5.3.3 ПДУ подключается к контактам GND, Unlock A, Stop, Unlock B, Led A, Led Stop и Led B клеммной колодки XT1.L.
Устройство РУ подключается к контактам GND, Unlock A, Stop и Unlock B клеммной колодки XT1.L. Питание устройства РУ подключается к контакту +12V клеммной колодки XT1.H.
Выходы контроллера СКУД подключаются к контактам GND, Unlock A, Stop и Unlock B клеммной колодки XT1.L.
Входы контроллера СКУД подключаются к контактам Common, PASS A, PASS B, Ready и Det Out клеммной колодки XT1.H.
Обозначения установленных на плате управления клеммных колодок и назначение их контактов показаны в Руководстве пользователя и на наклейке расположенной на внутренней поверхности крышки турникета.

Режимы управления турникетом
Возможны два режима управления турникетом – импульсный и потенциальный. Данные режимы управления определяют возможные режимы работы турникета.
Режим управления определяется наличием перемычки на разъеме J1:
- перемычка установлена – импульсный режим управления,
- перемычка снята – потенциальный режим управления). При поставке перемычка установлена.
В обоих указанных режимах управление турникетом происходит подачей управляющего сигнала. При этом в импульсном режиме управления время ожидания прохода равно 5 секундам и не зависит от длительности управляющего сигнала (импульса). В потенциальном режиме управления время ожидания прохода равно длительности управляющего сигнала.

Импульсный режим управления используется для управления турникетом с помощью ПДУ, устройства РУ и контроллера СКУД, выходы которых поддерживают импульсный режим управления. Длительность управляющего сигнала при подаче команды управления на штатные входы управления должна быть не менее 100 мс. Время ожидания прохода равно 5 секундам и не зависит от длительности управляющего сигнала (импульса).

Потенциальный режим управления используется для управления турникетом с помощью контроллера СКУД, выходы которого поддерживают потенциальный режим управления. Длительность управляющего сигнала при подаче команды управления на штатные входы управления должна быть не менее 100 мс. Время ожидания прохода равно длительности управляющего сигнала: если к моменту совершения прохода в разрешенном направлении на входе для данного направления присутствует сигнал низкого уровня, то турникет в данном направлении останется открытым. При подаче сигнала низкого уровня на вход Stop оба направления закрываются на все время его присутствия независимо от уровней сигналов на входах Unlock A и Unlock B. При снятии сигнала низкого уровня с входа Stop направления переходят в режим согласно уровням сигналов на входах Unlock A и Unlock B

Управление турникетом с помощью ПДУ
При нажатии кнопок на ПДУ (кнопка STOP и две кнопки, соответствующие направлениям прохода) происходит замыкание соответствующего контакта Unlock A, Stop и Unlock B с контактом GND (т.е. формирование сигнала низкого уровня относительно контакта GND).
Логика работы турникета при однократном проходе в направлении А(В) при импульсном режиме управления:
1. При нажатии на ПДУ кнопки, соответствующей разрешению прохода в направлении А(В), происходит замыкание контакта Unlock A(В) с контактом GND (т.е. формирование сигнала низкого уровня на контакте Unlock A(В) относительно контакта GND).
2. Микроконтроллер, установленный на плате управления, обрабатывает поступившую команду и формирует команду на механизм управления, который открывает проход в направлении А(В) (поднимает верхний (нижний) край шпонки).
3. Микроконтроллер следит за состоянием оптических датчиков поворота преграждающих планок, которые при повороте преграждающих планок активизируются/нормализуются в определенной последовательности, и отсчитывает время, прошедшее с момента нажатия на ПДУ кнопки, соответствующей разрешению прохода в направлении А(В).
4. При повороте преграждающих планок на 67° микроконтроллер формирует сигнал PASS А(В) (происходит размыкание контактов PASS А(В) и Common).
5. После поворота преграждающих планок на 67°, либо по истечении 5 секунд с момента нажатия на ПДУ кнопки, соответствующей разрешению прохода в направлении А(В), микроконтроллер формирует команду на механизм управления, который закрывает проход в направлении А(В) (опускает верхний \нижний край шпонки).
6. При возвращении преграждающих планок к исходному положению (поворот преграждающих планок на 112°) микроконтроллер снимает сигнал PASS А(В) (происходит замыкание контактов PASS А(В) и Common).
Отличие для режима «Свободный проход»: в данном режиме команда, описанная в п.5 , не формируется и проход в данном направлении остается открытым.

Управление турникетом с помощью устройства РУ
Управление турникетом с помощью устройства РУ аналогично управлению от ПДУ.
Кнопки на брелоке устройства РУ выполняют те же функции, что и на ПДУ.
Инструкция по подключению и работе устройства РУ прилагается в комплекте с этим устройством.

Управление турникетом с помощью контроллера СКУД
При импульсном режиме управления управление турникетом с помощью контроллера СКУД аналогично управлению от ПДУ.
При потенциальном режиме управления принцип управления турникетом с помощью контроллера СКУД аналогичен принципу управления при помощи ПДУ и заключается в формировании на контактах Unlock A, Stop и Unlock B сигнала низкого уровня относительно контакта GND.
Отличие логики работы от описанной в п. 5.6.2 при потенциальном режиме управления: команда, описанная в п. 5.6.2.5, формируется только по факту отпускания на ПДУ кнопки, соответствующей разрешению прохода А(В). Поэтому для организации однократных проходов при потенциальном режиме управления рекомендуется снимать управляющий сигнал низкого уровня по началу сигнала PASS соответствующего направления.
Проход через турникет в направлении А(В) фиксируется по состоянию выходных контактов PASS A(В) и Common.

Управление механизмом встроенного картоприемника
Управление механизмом картоприемника осуществляет контроллер СКУД подачей сигнала на вход Изъять карту платы управления картоприемника (контакт 17 клеммной колодки X1.3, см. рис. 14). Картоприемник формирует сигнал Карта изъята (контакт 19 клеммной колодки X1.3) и в определенных случаях – сигнал Авария (контакт 20 колодки X1.3, см. рис. 14).
Вход Изъять карту управляется выходом типа «сухой контакт» или «открытый коллектор» контроллера СКУД. Вход является «нормально разомкнутым», т.е. при подаче управляющего сигнала контроллер СКУД замыкает его на контакт GND (контакт 18 клеммной колодки X1.3).
Параметры входа:
- напряжение на разомкнутом контакте относительно GND, В: 5±0,5
- напряжение на замкнутом контакте относительно GND, В: не более 0,8
- ток через замкнутый контакт, мА: не более 1,5
Выходы Карта изъята и Авария – типа «сухой контакт». Каждый из этих выходов представляет собой один из двух контактов реле. Другие контакты реле объединены вместе и выведены на выход СОМ (контакт 21 клеммной колодки X1.3). Выходы являются «нормально разомкнутыми», то есть при выдаче сигнала соответствующий выход замыкается с контактом СОМ.
Параметры выходов:
- максимальное напряжение между выходом и контактом СОМ, В: 42
- максимальный коммутируемый ток, мА: 200
Если карта доступа, вставленная в щель для приема карт в крышке турникета, требует изъятия, контроллер СКУД подает сигнал на вход Изъять карту.
По этому сигналу электромагнит открывает шторку, перекрывающую доступ в контейнер картоприемника, карта проваливается в контейнер для приема карт, т.е. происходит ее изъятие. Если оптический датчик зафиксирует отсутствие карты в щели крышки, то электромагнит не сработает, и доступ внутрь контейнера картоприемника останется перекрытым.
При падении карты в контейнер оптический датчик фиксирует факт изъятия карты (пролет). Только в этом случае картоприемник вырабатывает сигнал Карта изъята для контроллера СКУД. По данному сигналу контроллер СКУД снимает сигнал Изъять карту, после чего картоприемник снимает сигнал Карта изъята.
По мере изъятия карт происходит наполнение контейнера. При его заполнении начнет подсвечиваться приемная щель картоприемника в режиме мигания с периодом 2 секунды, тем самым предупреждая техперсонал о необходимости освободить контейнер от карт. Если контейнер не освобожден, то после приема еще 10 карт работа картоприемника блокируется, в контроллер выдается сигнал Авария, подсветка приемной щели становится постоянной.
Разблокировка картоприемника происходит автоматически после освобождения его контейнера от карт.
Если в турникет установлен освобожденный от карт контейнер, но блокировка не снимается, вероятной причиной этого являются неисправности узлов, обеспечивающих работу картоприемника

Выемка и установка контейнера картоприемника
Чтобы извлечь контейнер для приема карт из турникета, выполните следующие действия:
1. вставьте ключ в замок контейнера (10);
2. поверните ключ до упора (откройте замок);
3. придерживая контейнер, наклоните его верхнюю часть на себя;
4. выньте контейнер из стойки турникета.
Чтобы установить контейнер в турникет, выполните следующие действия:
1. вставьте контейнер в стойку турникета таким образом, чтобы паз в нижней части контейнера совпал с направляющей в корпусе турникета;
2. слегка придерживая контейнер, приведите его в вертикальное положение;
3. поверните ключ в замке до упора (закройте замок); после закрытия замка стенка должна плотно, без перекосов, прилегать к корпусу турникета.

Особенности монтажа
Монтаж турникета является ответственной операцией, от которой в значительной степени зависит работоспособность и срок службы изделия. Монтаж должен выполняться силами не менее двух человек, имеющих квалификации монтажника и электрика не ниже 3-го разряда. До начала монтажных работ необходимо внимательно изучить данный раздел и в дальнейшем следовать изложенным в нем инструкциям.

Рекомендации по подготовки установочной поверхности:
Стойку турникета необходимо устанавливать на прочные и ровные бетонные (не ниже марки 400, группа прочности В22,5), каменные и т.п. основания, имеющие толщину не менее 150 мм. Установочную поверхность необходимо выровнять так, чтобы точки крепления стойки турникета лежали в одной горизонтальной плоскости (контролировать с помощью уровня); При установке стойки турникета на менее прочное основание необходимо применять закладные фундаментные элементы, размером не менее 400×400×300мм. Также возможно применение рамного основания.

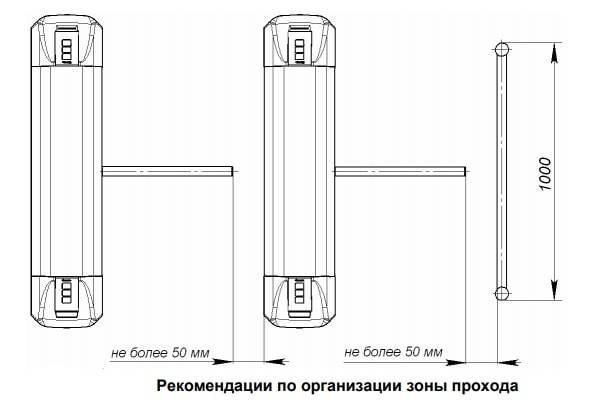

Рекомендации по организации зоны прохода:
При проходе через турникет, в случае работы турникета под управлением контроллера СКУД, для регистрации события прохода необходимо осуществить поворот преграждающих планок на угол не менее 70°. Для обеспечения такого угла поворота, при организации зоны прохода следуйте рекомендациям, приведенным на рисунке.


Турникет снабжен механизмом доворота преграждающих планок. При повороте планок на угол более 60° происходит доворот преграждающей планки в направлении прохода (при этом возврат планок в исходное положение невозможен, происходит блокировка обратного прохода). При повороте преграждающих планок на угол менее 60° происходит возврат планок в исходное положение.
При организации зоны прохода также необходимо предусмотреть дополнительный аварийный выход. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».

Порядок монтажа
При монтаже турникета придерживайтесь следующей последовательности действий:
1. Распакуйте турникет, проверьте комплект поставки.
2. Установите источник питания на отведенное для него место (порядок монтажа источника питания указан в его эксплуатационной документации).

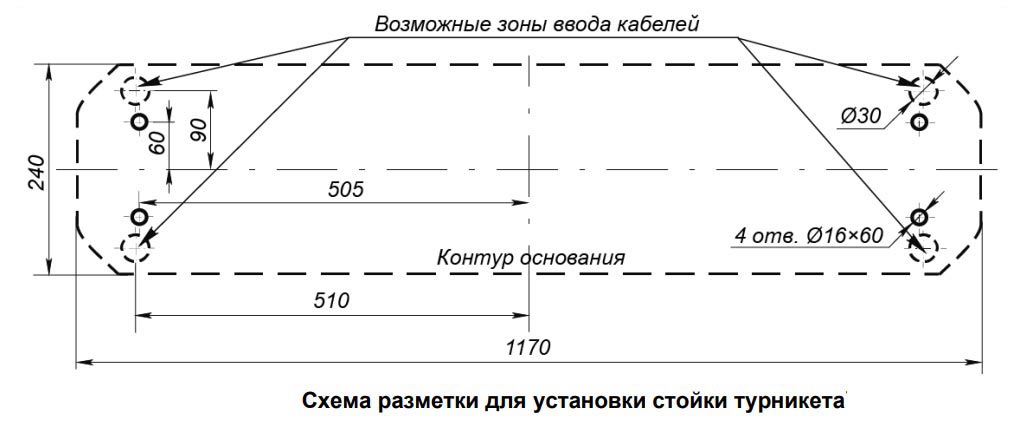

3. Подготовьте в полу отверстия под гильзы анкеров для крепления стойки турникета (см. рис. 12). При необходимости прокладки кабелей под поверхностью пола подготовьте в полу кабельный канал, подходящий к зоне ввода этих кабелей в стойку турникета. Установку и крепление стойки производите после прокладки всех кабелей в кабельном канале и внутри стойки.


4. Вставьте гильзы анкеров в выполненные отверстия так, чтобы они не выступали над поверхностью пола.
5. Демонтируйте заглушки стойки (7), открыв ключом замки (8). Установите стойку турникета на гильзы анкеров и закрепите ее болтами М10.
6. Снимите крышку турникета (3), отвернув ключом установочный винт (14).
7. Подключите кабель питания (11) к клеммной колодке X1.1.
8. Подключите кабель ПДУ (10) к клеммной колодке XT1.L на плате управления.
9. Подключите при необходимости кабели от других устройств к соответствующим клеммным колодкам платы управления.
10. Проверьте правильность и надежность всех электрических подключений.
11. При помощи площадок самоклеящихся и стяжек неоткрывающихся из комплекта поставки закрепите все кабели.
12. После подключения всех кабелей и крепления стойки к полу установите на место крышку (3), заглушки стоек (7) в порядке, обратном снятию.
13. Проведите пробное включение турникета.
14. После подачи напряжения на турникет переведите преграждающую планку в рабочее положение. Механизм турникета автоматически зафиксирует ее в этом положении.
15. Выполните проверку функционирования турникета, используя ПДУ.
После завершения монтажа и проведения проверок турникет готов к работе.

Установка контроллера СКУД
Конструкцией турникета предусмотрена возможность установки платы контроллера СКУД внутрь корпуса турникета. Установка платы осуществляется на кронштейн (7). Максимальный допустимый размер устанавливаемой платы контроллера 160×150×35 мм.

Подключение встроенных считывателей
Передача данных от считывателей осуществляется по интерфейсу Wiegand. Подключение считывателей к контроллеру СКУД необходимо производить экранированным кабелем

Подключение встроенных считывателей
Передача данных от считывателей осуществляется по интерфейсу Wiegand. Подключение считывателей к контроллеру СКУД необходимо производить экранированным кабелем.
Линии данных от считывателей при производстве выведены на контакты выносной клеммной колодки X1.2
Управляющей командой звуковой индикации считывателя является низкий уровень сигнала на коричневом проводе считывателя относительно минуса источника питания.

Выбор режима индикации считывателей
Режим световой индикации считывателей в зависимости от поступающих от контроллера СКУД управляющих сигналов выбирается при помощи красной перемычки проводом на каждой плате встроенных считывателей. По умолчанию перемычка перерезана (режим «Double line»). Для изменения режима индикации на «Single line» соедините красную перемычку

Переустановка картоприемника
Возможна установка картоприемника с противоположной стороны турникета. При этом торцевые крышки (5) со считывателями свои местоположения не меняют. При производстве механизм картоприемника установлен со стороны считывателя №2. Для переустановки механизма картоприемника на сторону считывателя №1 необходимо выполнить следующие действия (номера позиций даны в соответствии с рисунком 2, если не указано отдельно):
1. Снимите крышку (3) в порядке, указанном в разделе 6.
2. Извлеките контейнер картоприемника (9), открыв замок (10).
3. Извлеките заглушку (7) с противоположной стороны, открыв замок (8).
4. Демонтируйте торцевые крышки (5); каждая крышка крепится двумя винтами М4×16 и двумя шурупами Ø4,2×19 снизу со стороны контейнера (9) или заглушки (7); кабели считывателей, находящихся внутри крышек, не отсоединяйте.
5. Уложите торцевые крышки на ровную устойчивую поверхность.
6. Демонтируйте заглушку щели из торцевой крышки №1 и аккуратно установите ее в торцевую крышку №2; заглушка крепится двумя шурупами Ø2,9×9,5.
7. Отсоедините кабель картоприемника (8, рис. 13) со стороны платы картоприемника.
8. Демонтируйте механизм картоприемника (3, рис. 15), – крепится четырьмя винтами М5×20 (2, рис. 15), и установите его на противоположную сторону турникета, закрепив на аналогичное место этими же винтами.
9. Переложите кабель картоприемника (8, рис. 13) на сторону считывателя №1. Для фиксации кабеля используйте самоклеящиеся площадки и пластиковые стяжки, входящие в комплект поставки.
10. Подсоедините кабель картоприемника (8, рис. 13) к плате картоприемника (см. рис. 10) согласно схеме (рис. 14).
11. Установите торцевые крышки (5) в рабочее положение и закрепите в порядке, обратном снятию.
12. Установите в рабочее положение контейнер картоприемника (9) со стороны механизма картоприемника, а заглушку (7) – с противоположной стороны.
13. Установите крышку (3) в рабочее положение.
14. После проведения монтажных работ для правильного функционирования турникета и встроенного картоприемника необходимо выполнить настройки СКУД, в соответствии с документацией на СКУД.

Эксплуатация
При эксплуатации турникета соблюдайте меры безопасности.
Запрещается!
• Перемещать через зону прохода предметы, превышающие ширину проема прохода.
• Рывки и удары по составным частям турникета.
• Разбирать и регулировать узлы, обеспечивающие работу турникета.
• Использовать при чистке турникета вещества, способные вызвать механические повреждения поверхностей и коррозию деталей.

Включение
Убедитесь в правильности всех подключений. Проверьте, что преграждающие планки находятся в исходном положении (зона прохода перекрыта преграждающей планкой). Проверьте, что замок механической разблокировки закрыт (турникет механически заблокирован). Подключите источник питания к сети с напряжением и частотой, указанными в его Паспорте.
Включите источник питания. На блоках индикации загорятся желтые индикаторы ожидания предъявления карты, на ПДУ загорится красный индикатор над кнопкой STOP.

Режимы работы турникета при импульсном режиме управления
После включения источника питания турникета, исходное состояние прохода турникета – открытое (верхняя преграждающая планка опущена). После подачи напряжения необходимо перевести планку в рабочее положение.
Задание режимов работы турникета с ПДУ и их индикация осуществляется в соответствии с табл. 6. Направления прохода независимы друг от друга, т.е. задание режима прохода в одном направлении не изменяет заданный режим прохода в другом направлении. При этом:
• В режиме «Однократный проход в заданном направлении» турникет автоматически закроется после прохода человека в данном направлении. Если проход не выполнен в течение 5 секунд, турникет также автоматически закроется.
• В режиме «Однократный проход в обоих направлениях» после совершения прохода в одном направлении возобновляется отсчет времени ожидания прохода 5 секунд для другого направления.
• Режим «Однократный проход в заданном направлении» может быть изменен на режим «Свободный проход» в этом же направлении или режим «Запрет прохода»;
• Режим «Свободный проход в заданном направлении» может быть изменен только на режим «Запрет прохода».

Режимы работы при потенциальном режиме управления
Задание режимов работы турникета с ПДУ и их индикация осуществляется в соответствии с таблицей в Руководстве. При этом направления прохода независимы друг от друга, т.е. задание режима прохода в одном направлении не изменяет заданный режим прохода в другом направлении.
Примечание: Для выходов СКУД:
- Высокий уровень – контакты выходного реле разомкнуты или закрыт выходной транзистор;
- Низкий уровень – контакты выходного реле замкнуты или открыт выходной транзистор.

Работа турникета под управлением СКУД
При предъявлении зарегистрированной карты к считывателю, последний издает кратковременный звуковой сигнал и передает в контроллер СКУД код карты. СКУД разрешает проход посетителя, выдавая команду на плату управления, которая открывает проход в заданном направлении. После совершения прохода плата управления выдает сигналы PASS A или PASS B, закрывает проход, переходит в исходное состояние, после чего турникет готов к следующему циклу работы.

Действия в нештатных ситуациях
В аварийных и нештатных ситуациях (например, при выходе из строя ИП) зону прохода турникета можно использовать в качестве дополнительного аварийного выхода.

Предусмотрена возможность перевода турникета в режим Fire Alarm от устройства аварийного открытия прохода (прибора пожарной сигнализации, аварийной кнопки и т.д.). В этом режиме преграждающая планка ЭП, перекрывающая зону прохода, опускается вниз (принимает вертикальное положение) и освобождает проход в обоих направлениях, на блоках индикации поочередно загораются зеленый (на 1,25 сек) и красный (на 0,25 сек) индикаторы, команды управления от других устройств и ПО игнорируются.
Также открытие зоны прохода выполняется автоматически при снятии (пропадании) напряжения питания турникета.

Внимание! Для экстренной эвакуации людей с территории предприятия в случае пожара, стихийных бедствий и других аварийных ситуаций используются соответствующие требованиям безопасности эвакуационные выходы. Таким выходом может служить, например, поворотная секция ограждения PERCo-BH02 «Антипаника».
