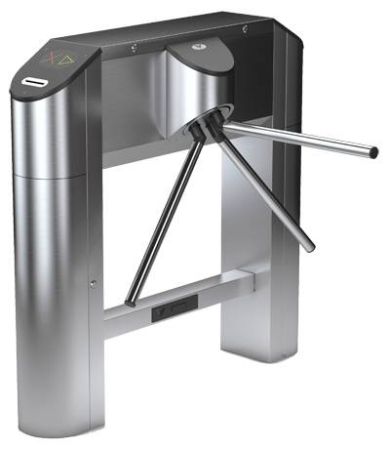

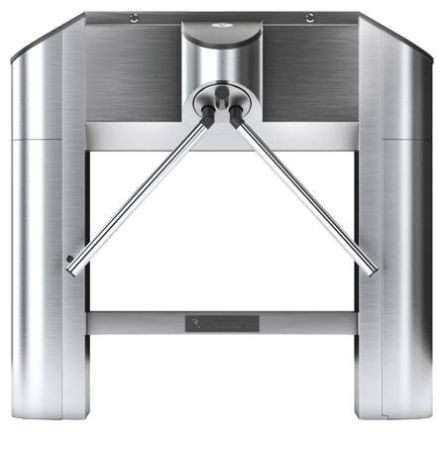

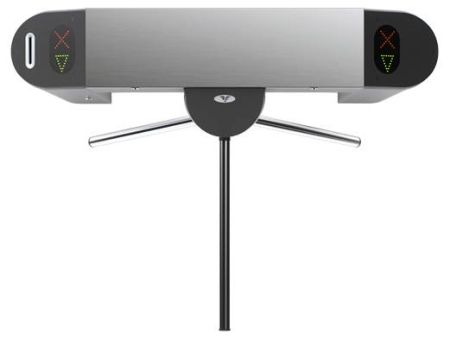

Турникет-трипод тумбовый Oxgard Praktika-Т-02-К с картоприемником

Турникет-трипод тумбовый из нержавеющей стали Praktika-Т-02-К с автоматической функцией «Антипаника» и встроенным картоприемником.

При установке в ряд тумбовых турникетов не требуется дополнительно приобретать и монтировать ограждения. Внутри корпуса удобно размещать считыватели, контроллеры, счетчики проходов и другие устройства.
Тумбовый турникет Praktika T-02-К соответствует лучшим мировым аналогам и превосходит их в инновационности.

Турникет PraktikaT-02 предназначен для контроля доступа и управления потоками людей, обеспечивая разделение их потока ”по одному”. Турникет может использоваться на проходных предприятий и организаций, в учреждениях, банках, учебных заведениях, спортивно-развлекательных объектах, магазинах, вокзалах и т.п. Для обеспечения удобного и быстрого прохода людей рекомендуется устанавливать по одному турникету на каждых 500 человек, работающих в одну смену.

Комплект поставки:
• Турникет Praktika T-02: 1 шт.
• Встроенный картоприемник: 1 шт.
• Пульт управления с кабелем: 1 шт.
• Ключи замков крышки и дверцы: 8 шт.
• Паспорт и руководство по эксплуатации: 1 экз.

В комплект не входят и приобретаются отдельно:
• блок питания БП-5А

Характеристики:
• Габаритные размеры (ШхВхГ), мм:
- в рабочем состоянии: 1100х1050х840
- со сложенными планками: 1100х1050х340
• Вес, кг: 66
• Диапазон температур, °С: +1...+40
• Относительная влажность воздуха, %: не более 80
• Ширина формируемого прохода, мм: 500
• Пропускная способность, чел/мин: 30
• Макс. кол-во подключаемых пультов,шт.: 2
• Напряжение питания, В:
- номинальное: 12,0
- рабочее: 10,8...13,2
• Средний ток в режиме ожидания*, А: 0,4
• Средний ток в режиме прохода*, А: 1,5
• Максимальный ток потребления*, А: 5,0
• Срок службы, год: 8

Конструкция турникета
Стойка турникета
Корпус турникета и преграждающие планки выполнены из шлифованной нержавеющей стали. Конструкция турникета имеет в своем составе интегрированный картоприемник. В верхней части корпуса имеется съемная крышка с замками для быстрого доступа к кросс-плате, при подключении кабелей БП, ПУ и СКУД. В стойках расположены отверстия для ввода кабелей. Находятся за дверками картоприемника, либо стойками турникета.



ВНИМАНИЕ! Для регистрации проходов при работе турникета под управлением СКУД и исключения несанкционированных проходов, необходимо организовывать зоны прохода согласно рисунку.



При установке турникета необходимо учесть возможный свободный ход планки, в режиме STOP,он составляет по 9,5 градуса в каждую сторону.



Система индикации

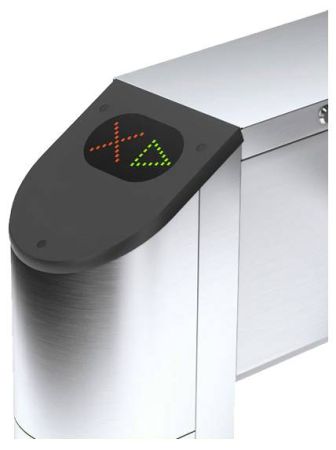

Система индикации турникета состоит из двух панелей. Панели выполнены из искусственного камня со вставками из акрилового стекла. Режимы работы турникета отображаются на панелях в виде мнемонических знаков разрешения и запрещения прохода.

Пульт управления
Корпус ПУ выполнен из шлифованной нержавеющей стали. На лицевой стороне расположены кнопки управления 1 - 4 и светодиодные индикаторы режимов работы турникета.
Стандартная длина кабеля, поставляемого в комплекте, составляет 5 метров.

ВНИМАНИЕ! Установка турникета должна производиться квалифицированными специалистами согласно Инструкции по монтажу.
Категорически запрещается:
• устанавливать блок питания внутри корпуса турникета, т.к. это может привести к поражению людей электрическим током;
• устанавливать турникет вне сухих и отапливаемых помещений;
• препятствовать или ускорять движение планок турникета во время включения(отключения) режима «Антипаника»;
• применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости

Включение турникета
Внимание! Перед подключением турникета, освободите зону вращения планок от людей и посторонних предметов, во избежание травм и блокировки турникета.
Подключите БП к сети ~220В и включите его. Планки развернуться, турникет совершит один полный оборот планок. Одна планка встанет в исходное положение, на панелях индикации турникета загорится красный крест, запрещающий проход, на ПУ светодиодный индикатор кнопки 2 загорится красным. Турникет готов к работе.

Режимы работы турникета
Турникет имеет несколько режимов работы. Включение нужного режима осуществляется с помощью ПУ или бесконтактной карты доступа (картоприемника). Индикация режимов работы отображается на панели в виде мнемонических знаков разрешения и запрещения прохода.

Управление турникетом с помощью пульта
Над каждой кнопкой находится светодиодный индикатор отображающий режим работы турникета.

Режим ”Стоп”
Режим «Стоп» устанавливается при включении турникета.
Переход из другого режима в режим «Стоп» осуществляется с помощью кнопки 2, при этом над кнопкой 2 светодиодный индикатор загорается красным. В этом режиме запрещен проход в обе стороны.
Средняя планка может быть отклонена от исходного положения на небольшой угол. При отклонении планки автоматически включится стопор, который не даст провернуть планку для совершения прохода, после чего турникет вернёт планку в исходное состояние.

Режим однократного прохода
Кнопка 1(3) включает режим однократного прохода влево (вправо). При включении этого режима будет разрешен один проход влево (вправо) с последующим переходом в режим “Стоп”. На панели индикации горит стрелка, показывающая свободный проход влево (вправо). На ПУ светодиодный индикатор горит зеленым над кнопкой, в сторону которой разрешён проход, и красным над кнопкой 2. Если проход не совершен в течение 5 секунд, турникет автоматически переходит в режим “Стоп”.

Режим многократного прохода в одну сторону
Для перехода в этот режим требуется нажать и удерживать кнопку 2, после чего нажать кнопку 1(3). После этого обе кнопки можно отпустить. Многократный проход отображается на ПУ зелёной индикацией над кнопкой 1(3), красный светодиодный индикатор над кнопкой 2 не горит. На панели индикации отображается стрелка в направлении разрешенного прохода. В этом режиме проход в разрешённую сторону можно совершать неограниченное количество раз. Также имеется возможность разрешить однократный проход в запрещенную сторону нажатием кнопки 1(3). После совершения этого прохода или по истечении 5 секунд турникет вернётся в исходный режим.

Режим свободного прохода
Для перехода в этот режим требуется нажать и удерживать кнопку 1, после чего нажать кнопку 3 и отпустить обе кнопки. В этом режиме разрешены проходы в обе стороны неограниченное количество раз. На панели индикации горят стрелки в обе стороны.
На ПУ светодиодные индикаторы над кнопками 1 и 3 горят зеленым.

Режим “Антипаника”
Переход в этот режим осуществляется из любого режима нажатием кнопки 4. На панели индикации несколько раз моргнёт красный крест, после чего турникет начнет вращать и складывать планки. В этом режиме на турникете все планки будут сложены, при этом на панели индикации будут мигать стрелки в обе стороны. На ПУ светодиодный индикатор над кнопкой 4 загорится желтым.

Настройка пульта управления
Турникет относительно пользователя может быть установлен различными способами. В некоторых случаях требуется поменять местами кнопки прохода влево/вправо. Это можно проделать с помощью следующих операций:
• Выключить питание турникета;
• Нажать и удерживать кнопки влево(1) и вправо(3);
• Включить питание турникета;
• Удерживая кнопки 1 и 3, нажать кнопку 2;
• Отпустить кнопки 1 и 3;
• Отпустить кнопку 2.
Теперь при нажатии кнопки влево будет разрешён проход вправо и наоборот. Текущее назначение кнопок запоминается и не сбрасывается при выключении питания. Для возврата к первоначальному варианту необходимо повторно проделать вышеуказанную последовательность действий.
