Турникет Praktika-T-04 предназначен для контроля доступа и управления потоками людей. Турникет может использоваться на проходных предприятий и организаций, в учреждениях, банках, учебных заведениях, спортивно-развлекательных объектах, магазинах, вокзалах и т.п.
Для обеспечения удобного и быстрого прохода людей рекомендуется устанавливать по одному турникету на каждых 500 человек, работающих в одну смену.
Комплект поставки:
• Центральный элемент: 1 шт.
• Стеклянная стенка: 1 шт.
• Стеклянная дверца с электроприводом: 2 шт.
• Пульт на проход: 1 шт.
В комплект не входят и приобретаются отдельно:
• Блок питания БП-5А
• Картоприемник
• Считыватели
Характеристики:
• Габаритные размеры одного одностороннего модуля(ВхШхГ) с открытой створкой, мм: 1140х1500х200
• Габаритные размеры одного двухстороннего модуля (ВхШхГ) с открытыми створками, мм: 1140х1500х200
• Габаритные размеры одного одностороннего модуля (ВхШхГ), в зависимости от ширины прохода, мм:
- 660 мм: 1140х1500х500
- 900 мм: 1140х1500х620
• Габаритные размеры одного двухстороннего модуля (ВхШхГ), в зависимости от ширины прохода, мм:
- 660 мм: 1140х1500х800
- 900 мм: 1140х1500х1040
• Вес одного одностороннего модуля в зависимости от ширины прохода, кг:
- 660 мм: 110,0
- 900 мм: 113,0
• Вес одного двухстороннего модуля в зависимости от ширины прохода, кг:
- 660 мм: 128,0
- 900 мм: 136,0
• Диапазон температур, °С: +1...+40
• Относительная влажность воздуха, %: не более 80
• Пропускная способность, чел/мин: 30
• Емкость накопителя карт, шт.: более 500
• Макс. кол-во подключаемых пультов,шт.: 2
• Напряжение питания, В:
- номинальное: 12,0
- рабочее: 10,8...15,0
• Средний ток в режиме ожидания*, А: 0,4
• Средний ток в режиме прохода*, А: 3
• Максимальный ток потребления одностороннего модуля турникета*/***, А: 5
• Максимальный ток потребления картоприемника*, А: 1,5
• Срок службы, год: 8
Конструкция турникета
Стойки турникета

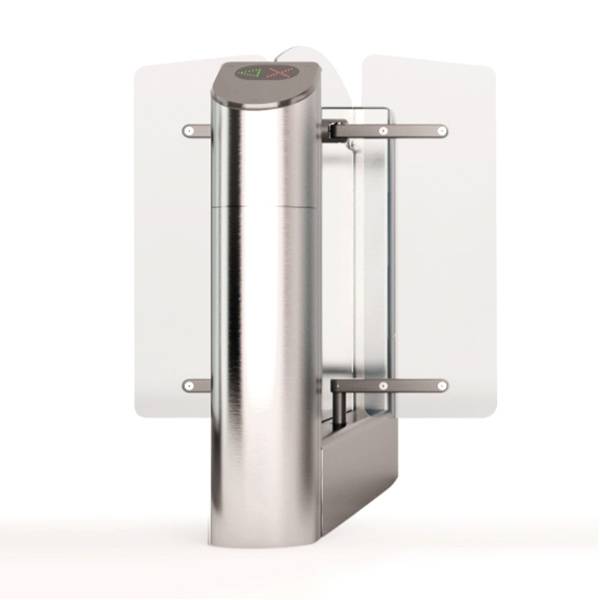

Корпус турникета выполнены из шлифованной нержавеющей стали, преграждающие створки – из закаленного стекла. Конструкция турникета имеет в своем составе интегрированный картоприемник. В нижней части модуля предусмотрена крышка основания для доступа к отверстиям для ввода кабелей БП, ПУ и СКУД.
Панель индикации
Панель индикации турникета выполнена из искусственного камня со вставкой из акрилового стекла. Режимы работы турникета отображаются на панели в виде мнемонических знаков разрешения и запрещения прохода.
Пульт управления
Корпус ПУ выполнен из шлифованной нержавеющей стали. На лицевой стороне расположены кнопки управления 1 - 4 и светодиодные индикаторы режимов работы турникета. Стандартная длина кабеля, поставляемого в комплекте, составляет 5 метров.
Особые указания по использованию турникета:
• Датчики прохода установлены в тумбах турникета на высоте 820 мм. При этом дети ростом ниже 820 мм, могут быть не распознаны турникетом.
Дети, при проходе через турникет, должны сопровождаться ответственными за них взрослыми людьми!
Багаж, разнообразные тележки, чемоданы также, могут быть не распознаны турникетом.
• При отсутствии расстояния при проходе между двумя посетителями, они могут быть распознаны как один.
ВНИМАНИЕ! Установка турникета должна производиться квалифицированными специалистами согласно Инструкции по монтажу.
Категорически запрещается:
• устанавливать блок питания внутри корпуса турникета, т.к. это может привести к поражению людей электрическим током;
• устанавливать турникет вне сухих и отапливаемых помещений;
• препятствовать или ускорять движение створок турникета;
• применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости.
ВНИМАНИЕ! Установка турникета должна производиться квалифицированными специалистами согласно Инструкции по монтажу.
Категорически запрещается:
• устанавливать блок питания внутри корпуса турникета, т.к. это может привести к поражению людей электрическим током;
• устанавливать турникет вне сухих и отапливаемых помещений;
• препятствовать или ускорять движение створок турникета;
• применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости.
Включение турникета
Подключите БП к сети ~220В и включите его. Турникет совершит один полный оборот планок. Одна планка встанет в исходное положение, на панелях индикации турникета загорится красный крест, на ПУ светодиодный индикатор кнопки 2 загорится красным.
Турникет готов к работе.
Режимы работы турникета
Турникет имеет несколько режимов работы. Включение нужного режима осуществляется с помощью ПУ или бесконтактной карты доступа. Индикация режимов работы отображается на панелях в виде мнемонических знаков разрешения и запрещения прохода.
Управление турникетом с помощью пульта
Над каждой кнопкой находится светодиодный индикатор отображающий режим работы турникета.
Режим ”Стоп”
Режим “Стоп” устанавливается при включении турникета.
Переход из другого режима в режим “Стоп” осуществляется с помощью кнопки 2, при этом над кнопкой 2 светодиодный индикатор загорается красным. В этом режиме запрещен проход в обе стороны.
Средняя планка может быть отклонена от исходного положения на небольшой угол. При отклонении планки автоматически включится стопор, который не даст провернуть планку для совершения прохода, после чего турникет вернёт планку в исходное положение.
Режим однократного прохода
Кнопка 1(3) включает режим однократного прохода влево(вправо). При включении этого режима будет разрешен один проход влево(вправо) с последующим переходом в режим “Стоп”. На панели индикации горит стрелка показывающая свободный проход влево(вправо). На ПУ светодиодный индикатор горит зеленым над кнопкой, в сторону которой разрешён проход, и красным над кнопкой 2. Если проход не совершен в течение 5 секунд, турникет автоматически переходит в режим “Стоп”.
Режим многократного прохода в одну сторону
Для перехода в этот режим требуется нажать и удерживать кнопку 2, после чего нажать кнопку 1(3). После этого обе кнопки можно отпустить. Многократный проход отображается на ПУ зелёной индикацией над кнопкой 1(3), красный светодиодный индикатор над кнопкой 2 не горит. На панели индикации отображается стрелка в направлении разрешенного прохода. В этом режиме проход в разрешённую сторону можно совершать неограниченное количество раз. Также имеется возможность разрешить однократный проход в запрещенную сторону нажатием кнопки 1(3). После совершения этого прохода или по истечении 5 секунд турникет вернётся в исходный режим.
Режим свободного прохода
Для перехода в этот режим требуется нажать и удерживать кнопку 1, после чего нажать кнопку 3 и отпустить обе кнопки. В этом режиме разрешены проходы в обе стороны неограниченное количество раз. На панели индикации горят стрелки в обе стороны.
На ПУ светодиодные индикаторы над кнопками 1 и 3 горят зеленым.
Режим “Антипаника”
Переход в этот режим осуществляется из любого режима нажатием кнопки 4. На панели индикации несколько раз моргнёт красный крест, после чего турникет начнет вращать и складывать планки. В этом режиме на турникете все планки будут сложены, при этом на панели индикации будут мигать стрелки в обе стороны. На ПУ светодиодный индикатор над кнопкой 4 загорится желтым.
Настройка пульта управления
Турникет относительно пользователя может быть установлен различными способами. В некоторых случаях требуется поменять местами кнопки прохода влево/вправо. Это можно проделать с помощью следующих операций:
• выключить питание турникета;
• нажать и удерживать кнопки влево(1) и вправо(3);
• включить питание турникета;
• удерживая кнопки 1 и 3, нажать кнопку 2;
• отпустить кнопки 1 и 3;
• отпустить кнопку 2.
Теперь при нажатии кнопки влево будет разрешён проход вправо и наоборот. Текущее назначение кнопок запоминается и не сбрасывается при выключении питания. Для возврата к первоначальному варианту необходимо повторно проделать вышеуказанную последовательность действий.
Видеообзор турникета Praktika-Т-04
Работа турникета Т-04 в режиме прохода
Работа турникетов Oxgard на выставке в ЭКСПОФОРУМ
Бренд турникета | Oxgard |
Вид турникета | Турникет |
Тип турникета | C распашными створками |
Тип корпуса турникета | Двухпроходной, Тумбовый, Напольный |
Тип привода турникета | Электромоторный |
Исполнение турникета | Для помещений |
Материал корпуса турникета | Нержавеющая сталь |
Преграждающие планки/створки | Стандартные, в комплекте, Створки |
Тип блокировки | Нормально закрытый (НЗ) |
Встроенный картоприемник | Нет |
Встроенные считыватели | Без считывателей |
Пропускная способность | 30 чел/мин |
Пульт управления | 1 шт. в комплекте |
Напряжение питания | 12 В |
Потребляемый ток, макс. | 5 А |
Габариты | 1140х1500х800 мм |
Ширина перекрываемого прохода | 800 мм |
Ширина прохода | 660 мм |
Вес, кг | 110 |
Рабочая температура | от +1°C до +40°C |
Рабочая влажность | не выше 80% без конденсации |
Средний срок службы | Не менее 8 лет |
Стыковка со СКУД | Любые типы СКУД |
Гарантия | 2 года |
Страна производства | Россия |
