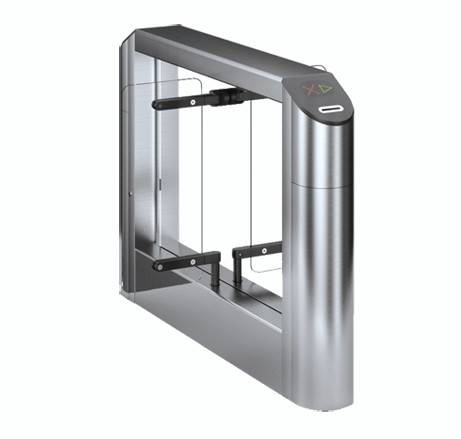

Центральный элемент турникета Oxgard Praktika-Т-05-K (шир.прохода 660 мм) с картоприемником

Турникет Praktika T-05(K) предназначен для контроля доступа и управления потоками людей. Турникет может использоваться на проходных предприятий и организаций, в учреждениях, банках, учебных заведениях, спортивно-развлекательных объектах, магазинах, вокзалах и т.п.
Для обеспечения удобного и быстрого прохода людей рекомендуется устанавливать по одному турникету на каждых 500 человек, работающих в одну смену.

Комплект поставки:
• Центральный элемент: 1 шт.
• Встроенный картоприемник: 1 шт.
• Стеклянная стенка: 1 шт.
• Стеклянная дверца с электроприводом: 2 шт.
• Пульт на проход: 1 шт.

В комплект не входят и приобретаются отдельно:
• Блок питания БП-5А
• Считыватели

Характеристики:
• Габаритные размеры одного одностороннего модуля (ВхШхГ) с открытой створкой, мм: 1050х1500х200
• Габаритные размеры одного одностороннего модуля (ВхШхГ), в зависимости от ширины прохода, мм
- 660 мм: 1050х1500х500
- 900 мм: 1050х1500х620
• Вес одного одностороннего модуля в зависимости от ширины прохода, кг
- 660 мм: 110,0
- 900 мм: 113,0
• Диапазон температур, °С: +1...+40
• Относительная влажность воздуха, %: не более 80
• Пропускная способность, чел/мин: 30
• Емкость накопителя карт (шт.): Более 500
• Макс. кол-во подключаемых пультов, шт.: 2
• Напряжение питания, В:
- номинальное: 12,0
- рабочее: 10,8...15
• Средний ток в режиме ожидания*, А: 0,4
• Средний ток в режиме прохода*, А: 3,0
• Максимальный ток потребления одностороннего модуля турникета*/***, А: 5,0
• Максимальный ток потребления картоприемника*, А: 1,5
• Срок службы, год: 8

Конструкция изделия

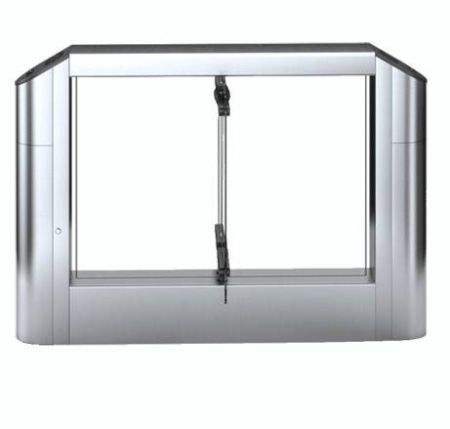

Стойки турникета
Корпус турникета выполнены из шлифованной нержавеющей стали, преграждающие створки – из закаленного стекла. Конструкция турникета имеет в своем составе интегрированный картоприемник. В нижней части модуля предусмотрена крышка основания для доступа к отверстиям для ввода кабелей БП, ПУ и СКУД.



Панель индикации
Панель индикации турникета выполнена из искусственного камня со вставкой из акрилового стекла. Режимы работы турникета отображаются на панели в виде мнемонических знаков разрешения и запрещения прохода.

Пульт управления
Корпус ПУ выполнен из шлифованной нержавеющей стали. На лицевой стороне расположены кнопки управления 1 - 4 и светодиодные индикаторы режимов работы турникета.
Стандартная длина кабеля, поставляемого в комплекте, составляет 5 метров.

Особые указания по использованию турникета:
• Датчики прохода установлены в тумбах турникета на высоте 820 мм.
При этом дети ростом ниже 820 мм, могут быть не распознаны турникетом. Дети, при проходе через турникет, должны сопровождаться ответственными за них взрослыми людьми!
Багаж, разнообразные тележки, чемоданы также, могут быть не распознаны турникетом.
• При отсутствии расстояния при проходе между двумя посетителями, они могут быть распознаны как один.

ВНИМАНИЕ! Установка турникета должна производиться квалифицированными специалистами согласно Инструкции по монтажу.

Категорически запрещается:
• устанавливать блок питания внутри корпуса турникета, т.к. это может привести к поражению людей электрическим током;
• устанавливать турникет вне сухих и отапливаемых помещений;
• препятствовать или ускорять движение створок турникета;
• применять для чистки изделия химически агрессивные к материалам корпуса пасты и жидкости.

Назначение картоприемника
Картоприемник предназначен для сбора и хранения бесконтактных карт доступа при выходе с объекта. Гибкая логика работы и подключения контроллера картоприемника позволяет интегрировать его с любыми системами контроля и управления доступом.



В передней части корпуса картоприемника расположена дверца с замком для быстрого доступа к изъятым картам и к плате картоприемника при подключении кабелей БП, ИУ и СКУД. Конструкция дверцы имеет в своём составе накопитель, вмещающий более 500 карт.

ВНИМАНИЕ! В комплект поставки картоприемника считыватель бесконтактных карт доступа НЕ ВХОДИТ.
Покупатель сам выбирает подходящий для его системы считыватель. Считыватель устанавливается на универсальный регулируемый кронштейн, расположенный под верхней крышкой картоприемника.
Подобный подход обеспечивает максимальную универсальность при установке и подключении картоприемника.

Извлечение гостевых карт из накопителя
Откройте замок дверцы картоприемника с помощью ключа.
Подставьте под низ накопителя пакет для сбора карт (не входит в комплект поставки).
Аккуратно приподнимите шторку накопителя, чтобы извлечь карты доступа.
Опустите шторку накопителя и закройте дверцу на ключ.

Эксплуатация турникета
Включение турникета
Подключите блоки питания к сети ~220В и включите их.
Преграждающие створки турникета переместятся в исходное положение, на панелях индикации турникета загорится красный крест, запрещающий проход, на ПУ светодиодный
индикатор кнопки 2 загорится красным.
Турникет готов к работе.

Режимы работы турникета
Турникет имеет несколько режимов работы. Включение нужного режима осуществляется с помощью ПУ или бесконтактной карты доступа. Индикация режимов работы отображается на панели в виде мнемонических знаков разрешения и запрещения прохода.

Управление турникетом с помощью пульта
Над каждой кнопкой находится светодиодный индикатор отображающий режим работы турникета.



Режим ”Стоп”
Режим «Стоп» устанавливается при включении турникета.
Створки турникета закрыты. Переход из другого режима в режим «Стоп» осуществляется с помощью кнопки 2 , при этом над кнопкой 2 светодиодный индикатор загорается красным. В этом режиме запрещен проход в обе стороны.

Режим однократного прохода
Кнопка 1(3) включает режим однократного прохода влево(вправо). При включении этого режима будет разрешен один проход влево(вправо) с последующим переходом в режим “Стоп”. На панели индикации горит стрелка, показывающая свободный проход влево (вправо). На ПУ светодиодный индикатор горит зеленым над кнопкой, в сторону которой разрешён проход, и красным над кнопкой 2, если проход не совершен в течение 5 секунд, турникет автоматически переходит в режим “Стоп”.

Режим свободного прохода
Для перехода в этот режим требуется нажать и удерживать кнопку 1, после чего нажать кнопку 3 и отпустить обе кнопки. В этом режиме разрешены проходы в обе стороны неограниченное количество раз. На панели индикации горят стрелки в обе стороны.
На ПУ светодиодные индикаторы над кнопками 1 и 3 горят зеленым.

Режим “Антипаника”
Переход в этот режим осуществляется из любого режима нажатием кнопки 4. В этом режиме створки турникета откроются в сторону выхода с объекта. На ПУ светодиодный индикатор над кнопкой 4 загорится желтым.

Настройка пульта управления
Турникет относительно пользователя может быть установлен различными способами. В некоторых случаях требуется поменять местами кнопки прохода влево/вправо. Это можно проделать с помощью следующих операций:
• Выключить питание турникета;
• Нажать и удерживать кнопки влево(1) и вправо(3);
• Включить питание турникета;
• Удерживая кнопки 1 и 3, нажать кнопку 2 ;
• Отпустить кнопки 1 и 3;
• Отпустить кнопку 2.
Теперь при нажатии кнопки влево будет разрешён проход вправо и наоборот. Текущее назначение кнопок запоминается и не сбрасывается при выключении питания. Для возврата к первоначальному варианту необходимо повторно проделать выше указанную последовательность действий.

Управление турникетом с помощью картоприемника
При включении питания на картоприемнике устанавливается режим ожидания. Переход в другой режим осуществляется при предъявлении бесконтактной карты доступа.

Проход по карте постоянного посетителя
При предъявлении разрешенной карты постоянного посетителя (карту достаточно приложить к считывателю) картоприемник разблокирует турникет на время, заданное контроллером СКУД (зависит от режима работы; на 5 с – в импульсном режиме, установлен по умолчанию). В течение заданного интервала времени другие карты не принимаются. В случае совершения прохода или истечения заданного интервала времени картоприемник переходит в режим ожидания и может принять следующую карту. На панели индикации загорается зеленая стрелка, обозначающая разрешение прохода.

Проход по гостевой карте
Гостевая карта должна быть вставлена в щель до упора, иначе она будет проигнорирована. В случае предъявления разрешенной карты картоприемник изымает ее, после чего картоприемник разблокирует турникет на 5 секунд.

Накопитель полностью заполнен
При заполнении накопителя картоприемник перестает принимать гостевые карты и издает 4 коротких звуковых сигнала с интервалом ~4 с, на панели индикации моргает красный крест – на 4 звуковых сигнала происходит одно моргание. Звуковые сигналы длятся 3 мин, далее красный крест на панели индикации продолжает одиночные моргания 1 раз в 2 с. Проход по картам постоянных посетителей осуществляется в обычном режиме. Для того чтобы перевести картоприемник в стандартный режим работы, необходимо извлечь карты доступа из накопителя.

Аварийный режим
В процессе эксплуатации картоприемника может возникнуть ситуация, когда карта или посторонний предмет зажат шторкой картоприемника. Для устранения подобных ситуаций предназначен аварийный режим.
• откройте дверцу картоприемника с помощью ключа;
• нажмите и удерживайте кнопку BUT1 на плате картоприемника. При нажатой кнопке шторка картоприемника принудительно открывается и звучит непрерывный звуковой сигнал;
• извлеките предмет, мешающий нормальной работе системы;
• отпустите кнопку BUT1 и закройте дверцу на замок.
