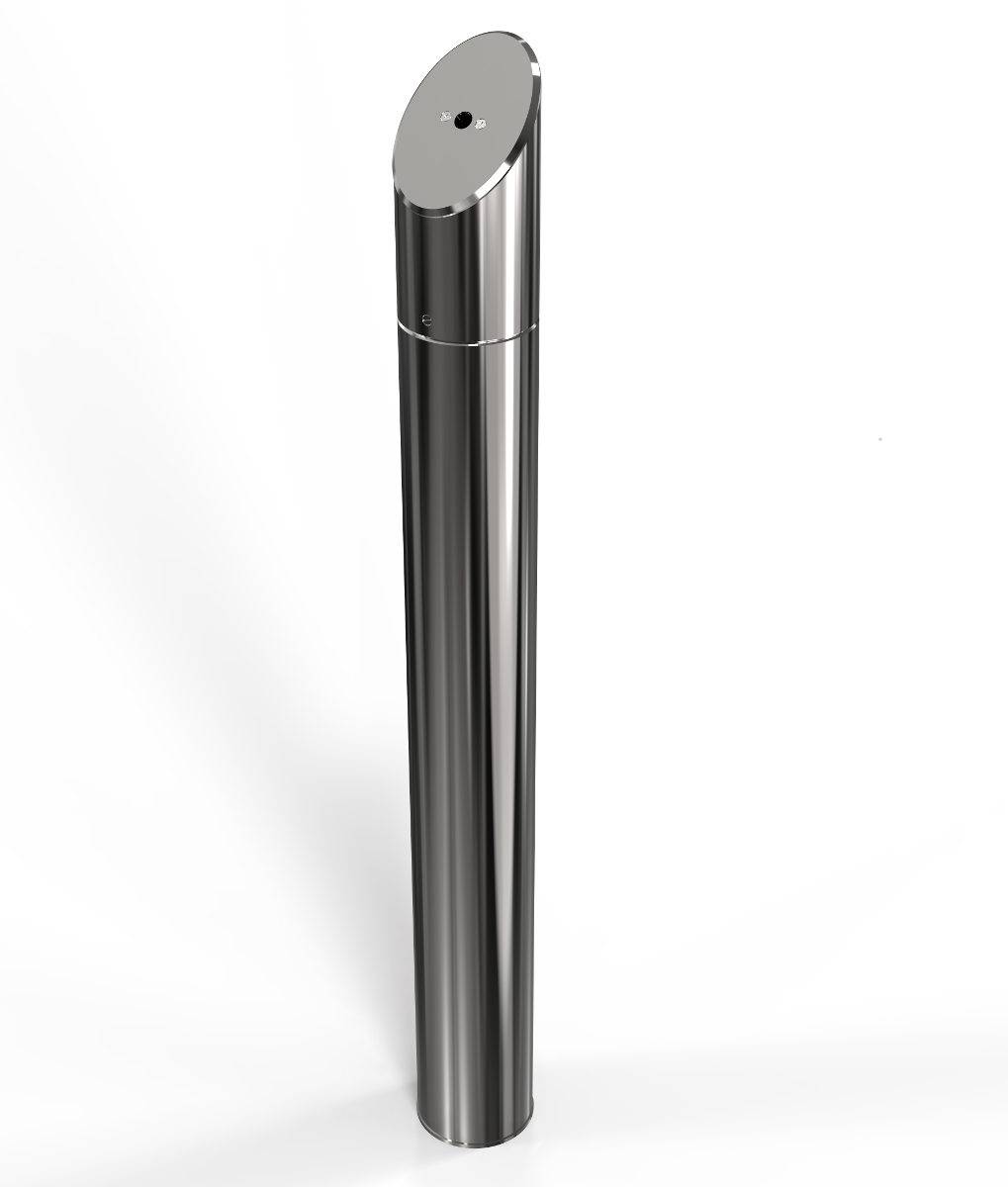

Стационарная хромированная стойка для считывателя "Ростов-Дон СС3 Хром" в сборе.
Стойка СС3 - представляет собой специальную стойку из стальной трубы диаметром 106мм, на которой вверху имеется площадка для считывателя под углом 45°; площадка имеет резьбовые отверстия для крепления считывателя и отверстие для подвода кабеля к считывателю из стойки, размер площадки позволяет установить даже большой ситыватель (длина эллипса площадки 148мм, ширина - 106мм).
Стойка может быть крашеной (СС3) или полностью хромированной (СС3 Хром).
Стойки для считывателей предназначены для крепления считывателей бесконтактных карт доступа в системах СКУД.
Характеристики:
• Высота стойки: 990 мм
• Диаметр стойки: 106 мм
• Рабочий температурный диапазон:
- хромированное и крашеное исполнения от +1 °C до +50 °C
- нержавеющее и уличное крашеное исполнения от -50 °C до +50 °C
Широкая площадка под считыватель
Устройство и монтаж стойки для считывателей СС3
Стойка для считывателей СС3 состоит из:
- стального фундаментного фланца 1 толщиной 8мм с резьбовой втулкой М16 по центру; этот фланец имеет четыре отверстия ф11 на диаметре ф70 и крепится к полу четырьмя анкерными болтами (см. рис.1 Вид Б);
- стального корпуса стойки 2, который крепится к фундаментному фланцу 1 с помощью шпильки 1-1 с крепежными элементами (гайка 3, шайба 4 , шайба пружинная 5);
- стальной головы 6, к наклонной плоскости которой (площадке 6-1) крепится считыватель; голова крепится к корпусу стойки винтами 7;
Ввод кабеля в стойку и выше к считывателю осуществляется через отверстие 1-2 в стойке и ф14 в площадке 6-1.
При хромированном исполнении стойки СС3 с нижней стороны площадки 6-1 имеется пластина 6-2, которая не имеет эксплуатационного назначения и имеется из-за технологического процесса изготовления. При крашеном и нержавеющем исполнениях пластина 6-2 отсутствует.
Площадка 6-1 изготовлена из стали толщиной 4мм.
Шаблон площадки с размерами в масштабе 1:1 приведен на рисунке.
-
Вид товара Стойка считывателя Бренд Ростов-Дон Артикул 0253 Гарантия 1 год Страна производства Россия
