Комплект Guard Light - 5/100 WEB (конвертер Z-397 WEB + лицензия)

Комплект Guard Light - 5/100 IP. Комплект Guard Light включает в себя конвертер Z-397 WEB и лицензию Guard Light - 5/100L, позволяющую подключить к нему одновременно до 5 контроллеров, с ограничением по одновременно хранящимся в памяти картам - не более 100.

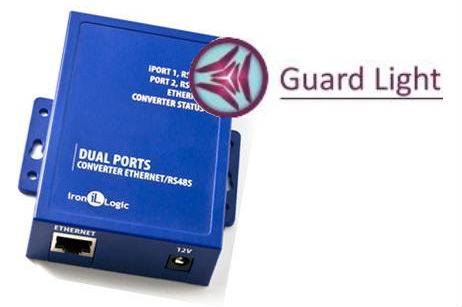

Конвертер Z-397 WEB
Z-397 Guard предназначен для организации связи устройств, подключённых к линиям RS-485, с удалённым компьютером через локальную сеть по протоколу TCP/IP. Ускорение и облегчение диагностики и запуска сетей с сетевыми контроллерами СКУД Iron Logic в режиме Advanced.

Основные особенности:
• Работа с локальным ПО и облачными сервисами СКУД по протоколу HTTP (не требует дополнительного конфигурирования сети)
• Доступ к устройствам на шине RS-485 через Ethernet
• Два порта RS-485 (один гальванически развязан до 1000 вольт)
• Работа по протоколу TCP/IP
• Режимы установки соединения: "клиент" и/или "сервер"
• Работа через прокси-сервер ( ПО Guard Light )
• Поддержка протокола NVT ( Network Virtual Terminal )
• Наличие драйверов для большинства операционных систем ( виртуальный COM порт )
• Конфигурирование через USB порт (Flash Disk), а также удалённо по протоколу TELNET
• Обновление firmware
• Механическая блокировка изменения конфигурации и обновления firmware
• Контроль за целостностью пакетов RS485 при передаче
• Индикация режимов работы


Технические характеристики:
• Ehternet: Интерфейс Ethernet RJ45 (10/100BASE-T, Ethernet II и IEEE 802.3)
• Протоколы IPv4 , ARP, TCP, TELNET ,ICMP, UDP, DHCP, HTTP,NVT RS-485:
• Количество линий RS-485: 2
• Скорость: до 115200 бит/с
• Гальваническая развязка линии 1 - 1 кВ
• Гальваническая развязка линии 2 - нет
• Разъём USB Тип В
• Версия USB 2.0
• Режим: Full-Speed Класс - Mass-storage device
• Напряжение питания: 8-18V DC или 7-14V AC
• Потребляемый ток: не более 100мА (при 12V DC)
• Рабочая температура: +5°С +40°С
• Влажность (без конденсации): 5%...95%
• Материал корпуса: ABS пластик
• Масса: 100 гр
• Габаритные размеры (мм): 100x85x30

ПО GuardLight для контроля доступа и учета рабочего времени
Система учета рабочего времени Guard Light предназначена для учета времени прихода, ухода и перемещений сотрудников в течение рабочего дня. Кроме того, система обеспечивает контроль прохода через двери, на которых установлены контроллеры с замками.
Обеспечивается это следующим образом, каждому работнику раздаются идентификационные карты или брелки (идентификаторы). Входя вовнутрь или выходя из помещения, каждый работник должен поднести идентификатор к считывателю, контроллер, получив код карты, дает команду на разблокирование замка двери, если он установлен. Таким образом, регистрируется время и направление прохода работника.

Основные особенности:
• Низкая цена
• Одновременная работа с объектами через Интернет
• Работа через прокси-сервер (с помощью конвертера Z-397 Web)
• Автоматический поиск подключенных контроллеров и назначение им сетевых адресов
• Учет рабочего времени
• Интуитивно понятный интерфейс
• Время обучения 16 минут (смотри учебный фильм)

Система Guard Light позволяет:
• обслуживание через интернет нескольких объектов (с помощью Z-397 Web )
• составлять месячные, недельные и суточные отчеты о продолжительности фактического нахождения на работе сотрудников;
• выявлять нарушения трудовой дисциплины;
• отображать текущее положение сотрудника;
• графически отображать перемещения сотрудника в течение дня;
• оперативно отображать изменение местоположения сотрудника;
• блокировать карты сотрудника на заданный период, например, при уходе его в отпуск;
• с помощью системы всплывающих окон информировать о перемещении сотрудников.


Функциональные возможности:
• работа с конвертерами Z-397 Guard и Z-397 Web , контроллерами Z-5R Web и Matrix-II Wi-Fi
• поддержка прошивки "Extended" и программное конфигурирование сетевого контроллера Z-5R Net
• программное конфигурирование сетевого контроллера Z-5R Web
• настройка контроллеров (автосинхронизация памяти контроллера с базой карт, синхронизация времени)
• дистанционное управление контроллером (открывание двери с компьютера)
• одновременно работает со всеми доступными конвертерами и контроллерами
• режим учета рабочего времени
• есть возможность создавать группы сотрудников
• поддержка нескольких карт для каждого сотрудника
• учитывает время обеденного перерыва для каждого отдела
• готовит табличные и графические отчеты по трудовой дисциплине и учету рабочего времени
• показывает местоположения сотрудников в реальном времени
• поддерживает работу настольного считывателя Z-2 USB и адаптеров Z-2 Base и Z-2 EHR для ввода ключей
• импорт баз ПО "Guard Commander"
• импорт базы сотрудников из Excel
• экспорт базы сотрудников в XML, Excel и OpenOffice
• экспорт отчетов в Excel и OpenOffice

Лицензирование
Лицензия — это определенные ограничения на количество обслуживаемых контроллеров и количество карт в каждом из контроллеров. Устанавливается лицензия в конвертер Z-397 Guard (или Z-397 WEB) или контроллер Z-5R WEB. Первоначальная (бесплатная) лицензия обслуживает 2 контроллера и 10 карт. Для увеличения этого числа нужно обратиться за покупкой соответствующей лицензии.

Для заказа лицензии необходимо указать серийный номер конвертера Z-397 Guard (или Z-397 WEB) или контроллера Z-5R WEB, его значение указано в закладке "Конвертеры" в столбце "S/N". Там же, указаны активные на текущий момент значения параметров лицензии в столбце "Лицензия".



После покупки лицензии её можно применить двумя способами.
Первый способ рекомендуется использовать при получении лицензии в виде файла. Для этого нужно выбрать пункт меню “Установить лицензию из файла” и указать местоположение файла с лицензией.
Второй способ - программно запросить лицензию на сайте производителя, выбрав пункт меню “Загрузить готовую лицензию сайта”.



Варианты лицензий:
1. Для контроллера Z-5R WEB:
- Guard Light- 1/50L -- количество точек прохода/количество человек на точку прохода - 1/50
- Guard Light- 1/100L -- количество точек прохода/количество человек на точку прохода - 1/100
- Guard Light- 1/250L -- количество точек прохода/количество человек на точку прохода - 1/250
- Guard Light- 1/1000L -- количество точек прохода/количество человек на точку прохода - 1/1000
- Guard Light- 1/2000L -- количество точек прохода/количество человек на точку прохода - 1/2000

2. Для конвертера Z-397 Guard (или Z-397 WEB):
- Guard Light- 5/100L -- количество точек прохода/количество человек на точку прохода - 5/100
- Guard Light- 5L/10L - для перехода с Guard Light-5L на Guard Light-10L
- Guard Light- 10/250L -- количество точек прохода/количество человек на точку прохода - 10/250
- Guard Light- 10/1000L -- количество точек прохода/количество человек на точку прохода - 10/1000
- Guard Light- 10/2000L -- количество точек прохода/количество человек на точку прохода - 10/2000

Приобретение Guard Light возможно двумя способами:
1) Приобретение одной из лицензий.
В этом случае подразумевается, что Вы сначала покупаете конвертер Z-397 Guard (или Z-397 WEB) или контроллер Z-5R WEB и необходимое к ним оборудование (контроллеры, считыватели), устанавливаете программу Guard Light. Далее, тестируете её в режиме бесплатной лицензии Guard Light-2L, определяетесь на какое количество точек прохода и количество человек на одну точку прохода необходима лицензия.
Сообщаете нам серийный номер конвертера Z-397 Guard (или Z-397 WEB) или контроллера Z-5R WEB и выбранную Вами лицензию. После оплаты счёта, лицензия активируется.

2) Приобретение комплекта:
- конвертер Z-397 Guard (или Z-397 WEB) или контроллер Z-5R WEB, с активированной в нём лицензией.

Вариант подключения оборудования для работы с ПО Guard Light:
1. настольный считыватель Z-2 USB или Z-2 EHR, Z-2 USB MF
2. конвертер Z-397 Web или Z-397 Guard
3. сетевой контроллер Guard-Net
4. сетевой контроллер Z-5R Net или Z-5 Net 8000
5. сетевой контроллер/считыватель Matrix-II Net
6• сетевой замок Eurolock EHT net
7. сетевой контроллер Z-5R Web
8. сетевой контроллер Matrix-II Wi-Fi
