Модуль видеоверификации Parsec PNSoft-VV для системы ParsecNET 3

Модуль видеоверификации предназначен для организации специализированных рабочих мест работников охраны на контролируемых точках прохода. Каждое рабочее место подразумевает контроль одной точки прохода с возможностью наблюдения за ней с помощью нескольких видеокамер.

Модуль имеет два режима работы: режим наблюдения, когда сотрудник охраны только наблюдает за происходящим на точке прохода, а доступ осуществляется системой в автоматическом режиме, и режим управления, когда на основе предоставленных системой данных — фотографий из базы данных, изображений с телекамер и дополнительной информации о сотруднике охранник принимает решение о допуске или недопуске через точку прохода.

Гибко настраиваемый объем выводимой информации, удобная интерактивная история последних проходов — все это делает данный модуль максимально информативным и удобным для организации контролируемых точек прохода.

При построении систем контроля доступа на базе системы ParsecNET возможно использовать следующие среды передачи данных: Ethernet (10BASE-T/100BASE-T), RS-485 (промышленный стандарт передачи данных). Данные среды можно использовать как отдельно, так и совместно, подключая разные участки системы по разным протоколам физического уровня.

Выбор типов каналов связи производится в зависимости от многих факторов: от количества и расположения точек прохода, от размеров и этажности здания, от наличия кабельных шахт и каналов, от состава уже проложенных кабельных трасс, а также от структуры ЛВС здания. В зависимости от задач, удобства монтажа и эксплуатации возможно совмещение разных типов каналов связи в рамках одной системы.

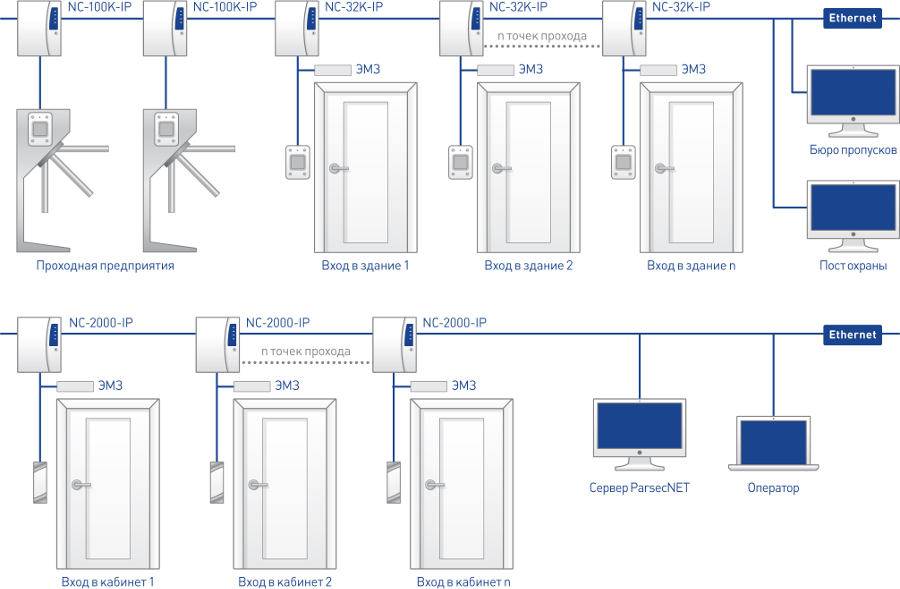

Построение системы на Ethernet

В случае выбора физической среды передачи данных Ethernet, сетевые контроллеры (NC-2000-IP, NC-8000, NC-8000-D, NC-32K-IP, NC-100K-IP) подключаются с помощью кабеля типа витая пара и разъема RJ-45 в сеть предприятия.
Каждый контроллер настраивается (программируется) с помощью специальной утилиты EGP 3. Во время программирования в контроллер записывается его статический IP-адрес (DHCP не поддерживается), адрес управляющего компьютера (сервера или рабочей станции) Parsec, который будет взаимодействовать с данным контроллером и адрес сетевого шлюза (маршрутизатора), при необходимости (если контроллер и управляющий им компьютер находятся в разных IP-подсетях).

Обмен данными между контроллером и компьютером осуществляется в этом случае по транспортному протоколу UDP. Наличие каких-то специфических интерфейсов при выборе данного типа подключения не требуется, т.к. контроллер непосредственно через локальную сеть, состоящую из активного и пассивного сетевого оборудования (коммутаторы, маршрутизаторы и т.п.), подключается к компьютеру.

Рекомендации по использованию интерфейса Ethernet

• Минимум монтажных работ в помещениях. В здании сделан ремонт и нет возможности производить строительные работы.
• При уже организованной локальной сети в организации удобно использовать этот тип – минимум прокладок кабеля, подключение к близлежащим розеткам Ethernet.
• Высокая скорость передачи данных.
• Нет территориальной привязки оборудования к серверу или станции. Связь обеспечивается через коммутаторы.
• Распределенность системы позволяет проводить ремонтно-восстановительные работы элементов оборудования без воздействий на остальное оборудование, т.к. оно находится на самостоятельных линиях связи.

Особенности данного решения

• Высокая скорость передачи данных (10 или 100 Мбит, в зависимости от модели контроллера).
• Возможность использования существующей инфраструктуры ЛВС.
• Прямое подключение устройства в IP-коммутатор, отсутствие дополнительных устройств-интерфейсов.
• Тип подключения: звезда.
• Протяженность сегмента линии до 100 м.

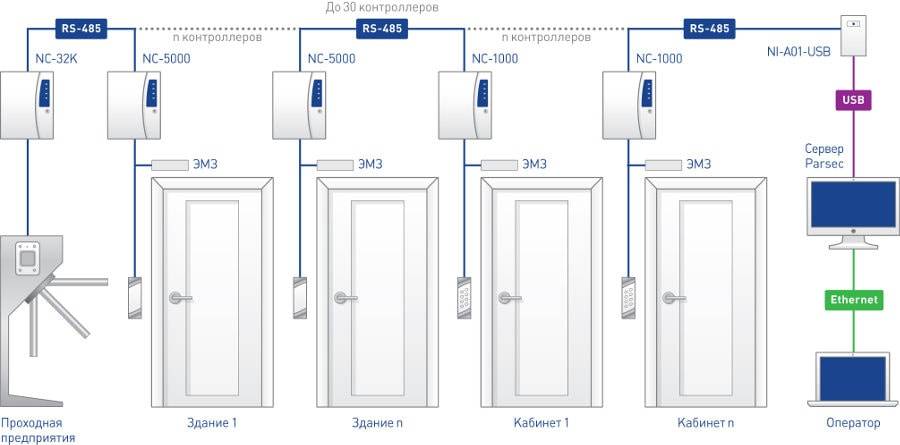

Построение системы на RS-485

В данном случае система контроля доступа физически представляет из себя набор «линий» оборудования, которые подключаются к управляющему компьютеру с помощью того или иного интерфейса связи (NI-A01-USB,CNC-08, CNC-02-IP.M, CNC-12-IP). Устройства на линию подключаются последовательно по топологии «шина». Возможно подключение по типу «звезда», но в этом случае резко падают характеристики линии – количество устройств на ней и максимальная длина уменьшаются.

По RS-485 в систему подключаются следующие модели сетевых контроллеров ParsecNET: NC-1000, NC-5000, NC-8000, NC-8000-D, NC-32K, AC-08.

Рекомендации по использованию интерфейса RS-485

• Ограничен бюджет, требуется использование не дорого надежного решения.
• Точки, оборудуемые СКУД расположены рядом друг с другом, что позволяет проложить с минимальными затратами линию RS-485 от точки к точке с выводом ее к рабочей станции системы.
• Удобство настройки на этапе пуско-наладки. На этапе монтажа можно заранее установить на контроллерах адреса, и при пуско-наладке системы дополнительных манипуляций с оборудованием уже не потребуется.
• Большая протяженность одной линии связи – до 1000 м.

Особенности данного решения

• Сравнительно низкая скорость передачи данных по шине.
• До 30 устройств на одной линии (в зависимости от используемого интерфейса подключения).
• Рекомендуемая максимальная протяженность одной линии до 1000 м.
• Тип подключения: общая шина.

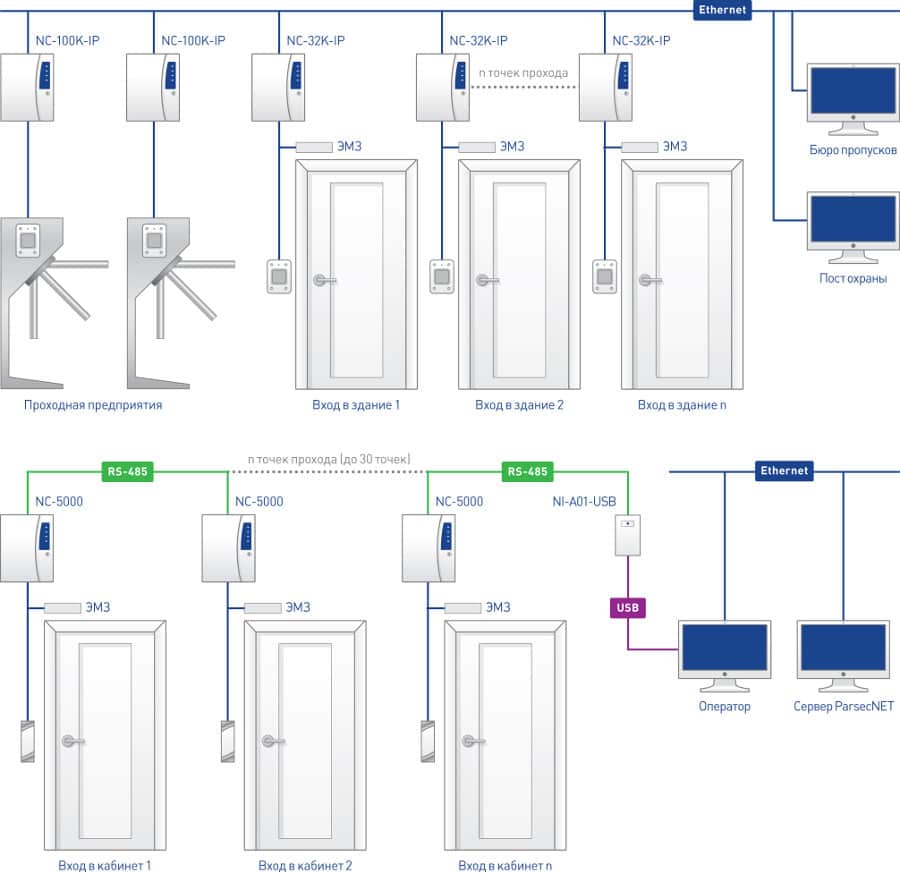

Построение смешанной системы

Смешанная топология системы подразумевает под собой использование как каналов связи Ethernet, так и линий RS-485 одновременно в одной системе.

Например, использование в системе USB-интерфейса NI-A01-USB является частным случаем смешанной топологии: к интерфейсу контроллеры подключаются по RS-485, а он сам к ПК – по USB.

Рекомендации по использованию интерфейсов Ethernet и RS-485

• На объекте уже имеются проложенные линии одного из интерфейсов, и требуется расширение уже существующей системы. В зависимости от экономической эффективности и поставленных задач, можно расширять систему комбинируя интерфейсы RS-485 и Ethernet.
• Комбинирование рекомендуется в тех случаях, когда стоит задача экономии. Прокладка в здании между этажами Ethernet, а на этажах использование более дешёвой линии RS-485.
• Объект имеет разнонагруженные точки прохода. Например, существует центральная проходная, через которую проходит весь персонал и посетители объекта, а далее на территории имеется большое количество небольших корпусов, где трафик на точках прохода в разы меньше. В этом случае рекомендуется на проходной использовать оборудование, работающее на Ethernet, а в корпусах устанавливать контроллеры, работающие по RS-485.
• Имеется территориально распределенный объект (комплекс зданий). Целесообразно использовать комбинированную систему в целях экономической и топологической эффективности.

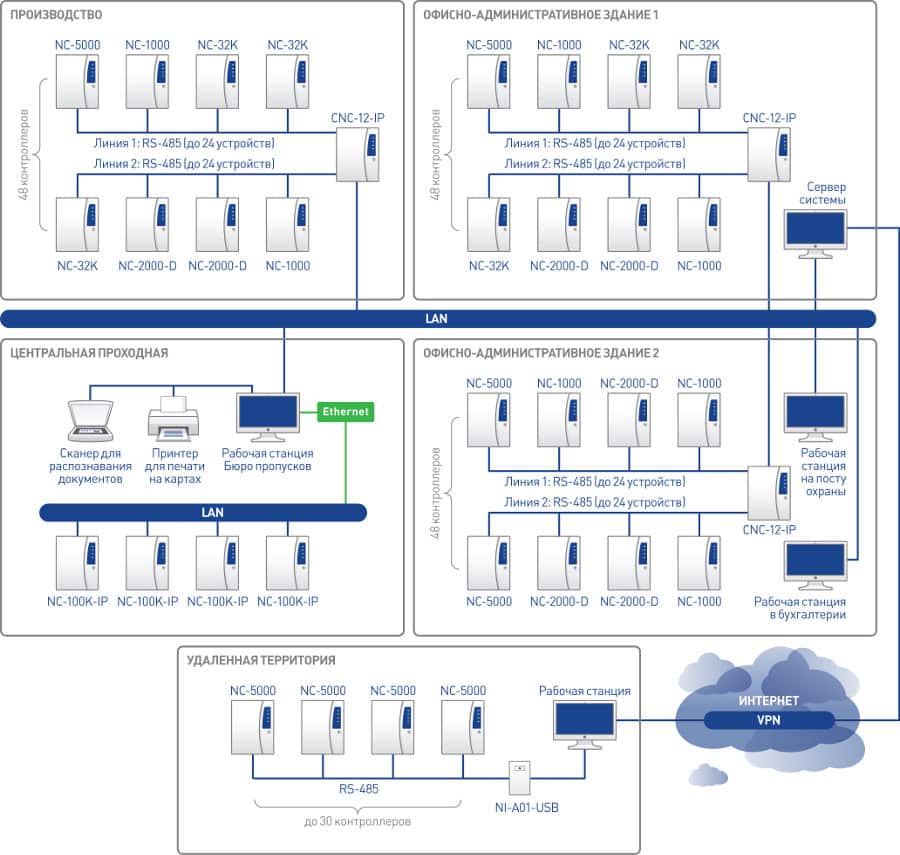

Построение территориально-распределенной системы

Возможна такая ситуация, когда объекты территориально удалены и находятся не просто на разных улицах или даже в разных городах, но и в других странах. Независимо от топологии, используемой на любом из объектов, их можно объединить в одну систему.

Если нет возможности «пробросить» линию связи напрямую, следует использовать VPN-соединение между рабочими станциями локальных подсистем через сеть Интернет.

В качестве ПО для VPN-сервера рекомендуется использовать решения Microsoft.

Рекомендации по построению СКУД ParsecNET 3

• Рекомендуется при выборе контроллеров системы учитывать количество пользователей (карт) в системе, т.к. контроллеры имеют ограниченную емкость базы данных пользователей.
• Рекомендуется при выборе контроллеров системы учитывать требования заказчика к расписаниям доступа, которые должны быть настроены в системе. При необходимости использовать сложные расписания ограничения доступа на объект (сутки-трое, два через два, двух/трех сменные графики работы и т.п.) необходимо использовать соответствующие контроллеры, которые обладают необходимым функционалом (NC-8000, NC-8000-D, NC-32K; NC-32K-IP; NC-100K-IP).
• Рекомендуется правильно подбирать кабели для подключения считывателей и контроллеров системы, правильно рассчитывать их максимальную длину и соблюдать требования по их прокладке (см. таблицу выбора кабеля, стр. 89 Технического каталога).
• Совершенно не обязательно подключать все контроллеры на 1 сервер системы. Можно и нужно распределять контроллеры по рабочим станциям системы в соответствии с территориальной близостью рабочих станций и контроллеров. При этом на рабочую станцию, к которой подключено оборудование и на ней не работает оператор, лицензия PNSoft-WS не нужна, такие «станции оборудования» не подлежат лицензированию. При этом, конечно, рекомендуется, чтобы «станция оборудования» не выключалась и работала постоянно, как и сервер системы.
• Рекомендуется выделять для СКУД ParsecNET отдельную IP-подсеть со статической адресацией.
• На контроллерах высоконагруженных проходных (с большой интенсивностью прохода) рекомендуется использовать либо IP-контроллеры, либо контроллеры RS-485 на коротких линиях. (не более 5 контроллеров на 1 линию).
• В случае большого количества точек прохода в системе настоятельно рекомендуется на один управляющий ПК настраивать в совокупности не более 100 контроллеров.
• В многоэтажных зданиях рекомендуется использовать либо IP-контроллеры, либо контроллеры RS-485 на IP-шлюзах (в этом случае, с помощью, например, 2-х канального шлюза CNC-12-IP можно подключить 1-2 этажа здания по RS-485).
• Не рекомендуется в случае использования протокола RS-485 организовывать подключение контроллеров по типу «звезда».
• Не рекомендуется на линию RS-485 подключать максимально возможное количество контроллеров. Оставляйте запас 30-40% от максимальной емкости линии. Это связано с ограниченными скоростными характеристиками интерфейса RS-485, а также с затруднением последующего наращивания количества устройств на линии в случае необходимости расширения.
• На точках прохода с картоприемниками рекомендуется использовать контроллер NC-100K-IP, т.к. он специально спроектирован для подобных точек прохода (позволяет подключить одновременно 3 считывателя: на вход, на выход и считыватель картоприемника).

Обратите внимание! Дополнительный модуль работает только в составе системы ParsecNET 3.
