Модуль ПО Sigur Интеграция с беспроводными замковыми системами (на один замок)

Модуль ПО Sigur Интеграция с беспроводными замковыми системами.
Лицензия на работу с одним замком Assa Abloy, Simons Voss, Salto, OSS.

Реализация ПОSigur осуществляется на основании лицензионного договора и не облагается НДС.
В Sigur вы можете использовать беспроводные замки различных производителей наравне со стандартными контроллерами СКУД. Управлять ими из интерфейса Sigur также просто и удобно, как и обычными точками доступа.

• Поддержка работы с беспроводными замками Assa Abloy, SimonsVoss, Salto и замками, поддерживающими стандарт OSS
• Полноценное управление замками из интерфейса Sigur
• Получение всех событий, а также возможность их использования для различной аналитики, в том числе учета рабочего времени

Что такое беспроводные замки
Это запирающие устройства, содержащие в составе не только исполнительный механизм, отвечающий за блокировку /разблокировку двери, но и считыватель идентификационных данных, контроллер и источник питания. Беспроводные замки, как правило, монтируются на место цилиндрового механизма или обычного механического замка и не требуют прокладки кабелей.

Такими замками могут оснащаться любые двери, но чаще всего они устанавливаются в гостиницах, в помещениях, предъявляющих высокие требования к дизайну интерьера или в местах, где проложить кабель затруднительно или невозможно.


Виды замков, стандарт OSS
По принципу работы беспроводные замки делятся на онлайн и офлайн устройства.

Онлайн замки
При поднесении карты считывают идентификационные данные и передают их по радиоканалу (специальный энергоэффективный протокол, не Wi-Fi) на коммуникационный модуль. Коммуникационный модуль передает полученные данные на сервер СКУД, принимающий решение о доступе, получает от сервера ответ и передает управляющий сигнал на разблокировку замку (в случае разрешения доступа). Все зафиксированные события сохраняются в БД СКУД.

Офлайн замки, стандарт OSS
При использовании беспроводных офлайн замков вся информация о правах доступа и фактах проходов хранится на карте с перезаписываемой внутренней памятью. При поднесении карты происходит считывание данных, содержащихся в ней, и встроенный контроллер замка принимает решение о допуске. Передача всех событий в СКУД производится при проходе через онлайн точку доступа.

Для удобства работы с офлайн замками разных производителей был разработан стандарт OSS. Поддержка замками стандарта OSS (Open Security Standart, ранее известный как SOAA), позволяет в рамках одного объекта комбинировать офлайн замки разных производителей и управлять ими одной и той же картой. На данный момент стандарт поддержали не все, но многие крупные представители отрасли систем безопасности, такие как: Nedap, Assa Abloy, Dorma+Kaba Group, Uhlmann & Zacher, Zugang GmbH и другие.



Особенности беспроводных замков

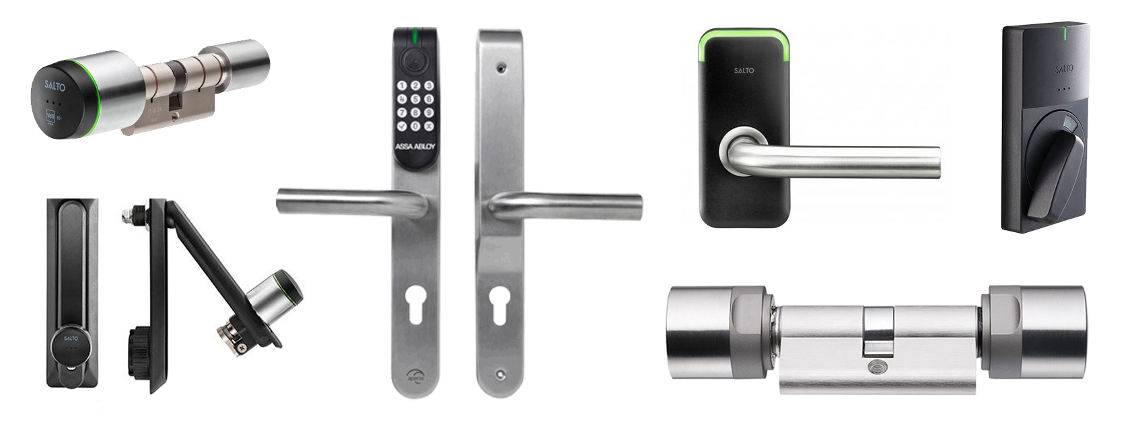

Часто под беспроводными замками понимают электронные цилиндры, установка которых является наиболее простой и сводится к замене обычного механического цилиндра в полотне двери. Но есть и другие исполнения - различные накладки с ручками для уже имеющихся замков, врезные замки или более специфические: например, для серверных стоек или шкафчиков в раздевалках фитнес-залов.

Основными отличительными особенностями таких устройств являются:
• быстрый и удобный монтаж
• отсутствие необходимости прокладки проводов: передача данных осуществляется по радиоканалу
• автономность электропитания: замки имеют встроенные заменяемые источники питания, рассчитанные на несколько лет непрерывной работы
В качестве элементов питания используются литиевые батареи, в зависимости от исполнения замка и производителя число циклов открытия может достигать 70 000. При этом замок будет заранее сигнализировать о необходимости замены источника питания.

Используемые идентификаторы
При работе с онлайн замками могут использоваться практически любые идентификаторы: Mifare Classic, Mifare Plus, Mifare DESFire, HID iClass, а также технологии 125 кГц - EM Marine и HID Prox. Поддержка того или иного формата зависит от конкретной модели замка.

Оффлайн замки поддерживают работу с меньшим количеством идентификаторов, к ним относятся Mifare и Legic.

Некоторые модели онлайн и офлайн замков имеют встроенную клавиатуру ввода PIN-кода или поддерживают подключение внешней, что позволяет использовать двухфакторную идентификацию (PIN-код+карта).

Защита данных
В беспроводных замковых системах защита передаваемых данных реализована с помощью стандартных криптоалгоритмов, таких как AES и других. Благодаря этому попытки перехвата и декодирования управляющего сигнала, посылаемого замку, практически невозможны.

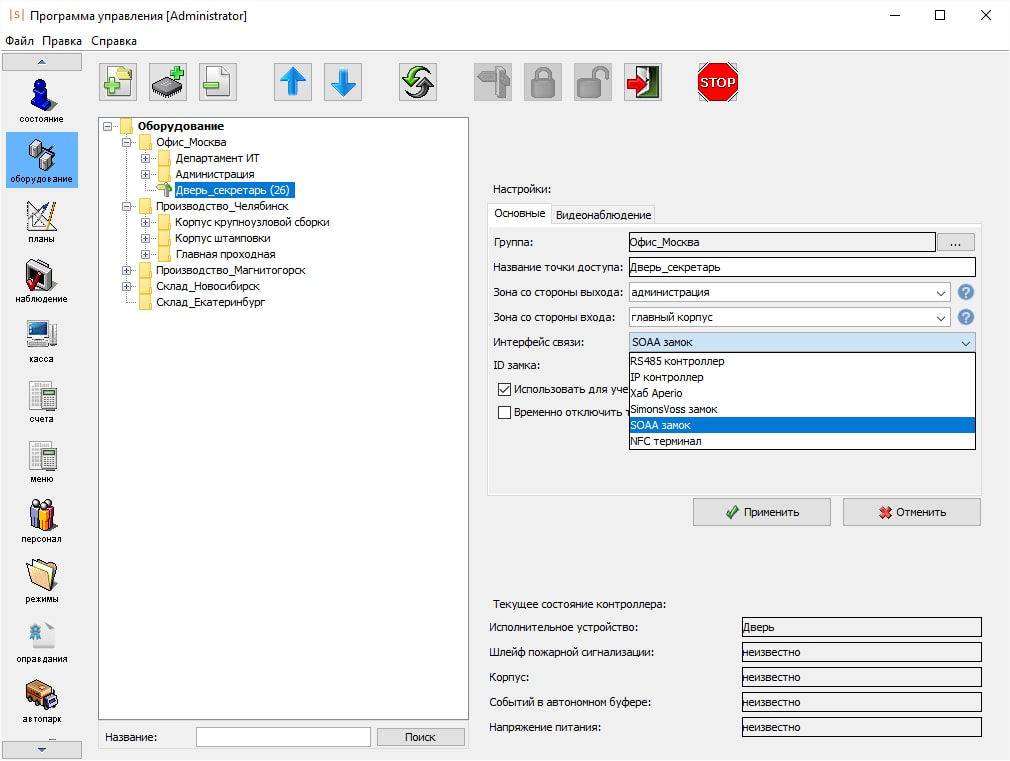

Работа c онлайн замками в Sigur
Интеграция с замками Assa Abloy и SimonsVoss реализована на программном уровне, поэтому необходима постоянная связь с сервером Sigur.

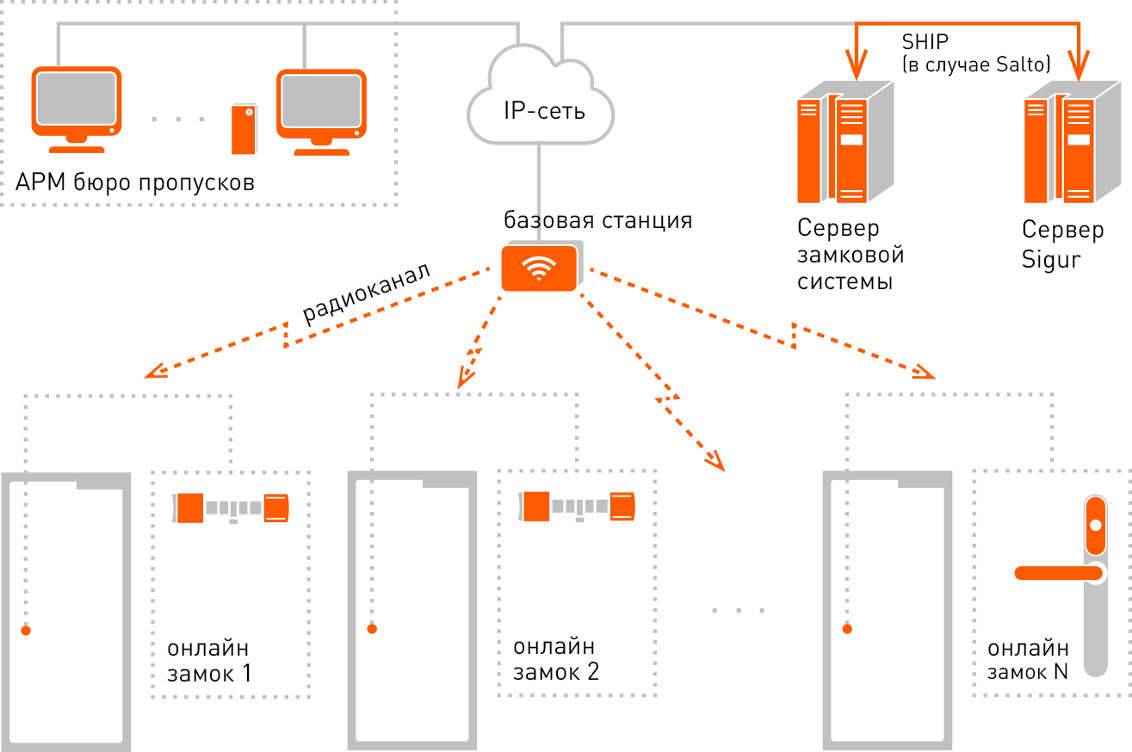

Взаимодействует замок с сервером Sigur через коммуникационное устройство (хаб, базовая станция), включенное в IP-сеть объекта. К одному устройству можно подключить несколько замков. Для управления замками необходима постоянная связь с коммуникационным устройством.

Коммуникационные модули разных производителей могут отличаться:
• количеством одновременно подключаемых замков
• максимальной удаленностью замка от модуля (составляет порядка 15 - 25 метров, также должны учитываться особенности здания)
• типом электропитания - PoE или внешний блок питания
Конфигурируется коммуникационное устройство в ПО производителя замковой системы. Все остальные настройки - создание пользователей, рабочих графиков, назначение правил доступа производятся в ПО Sigur.



Работа с замковыми системами Salto

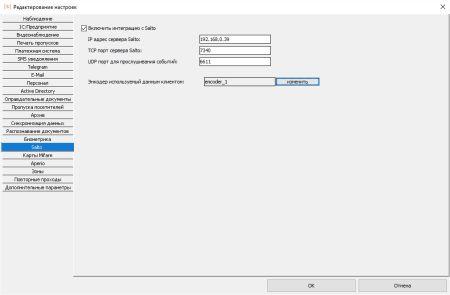

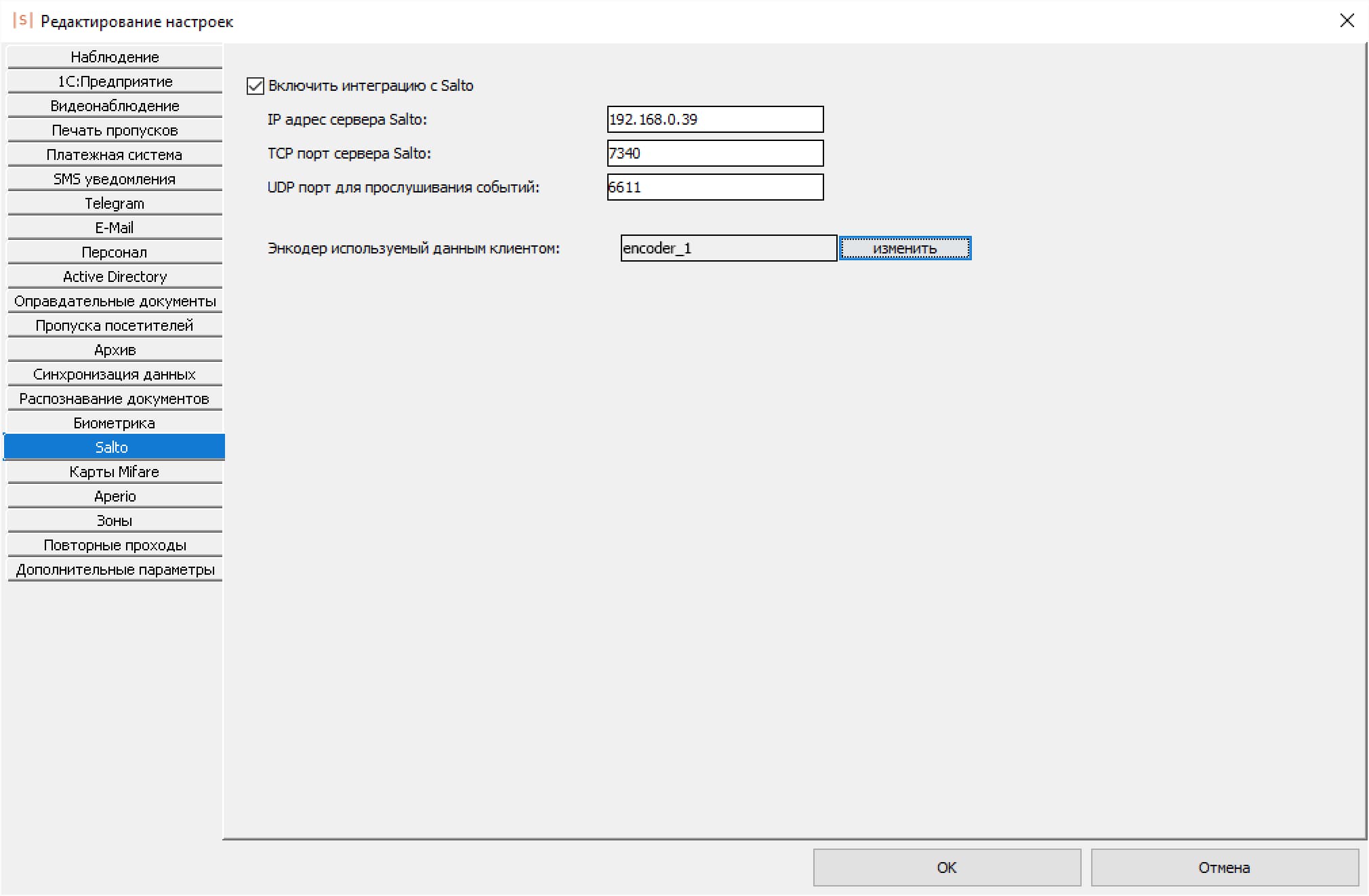

Передача информации между Sigur и Salto происходит по SHIP-протоколу - стандартному способу обмена данными между серверным модулем Salto и сторонним программным обеспечением. При этом серверный модуль Salto может быть установлен как на тот же компьютер, где работает сервер Sigur, так и на любую другую машину, находящуюся в IP-сети объекта.

В рамках интегрированной системы могут произвольно сочетаться как обычные контроллеры Sigur, так и различное оборудование Salto: онлайн и офлайн замки или цилиндры.

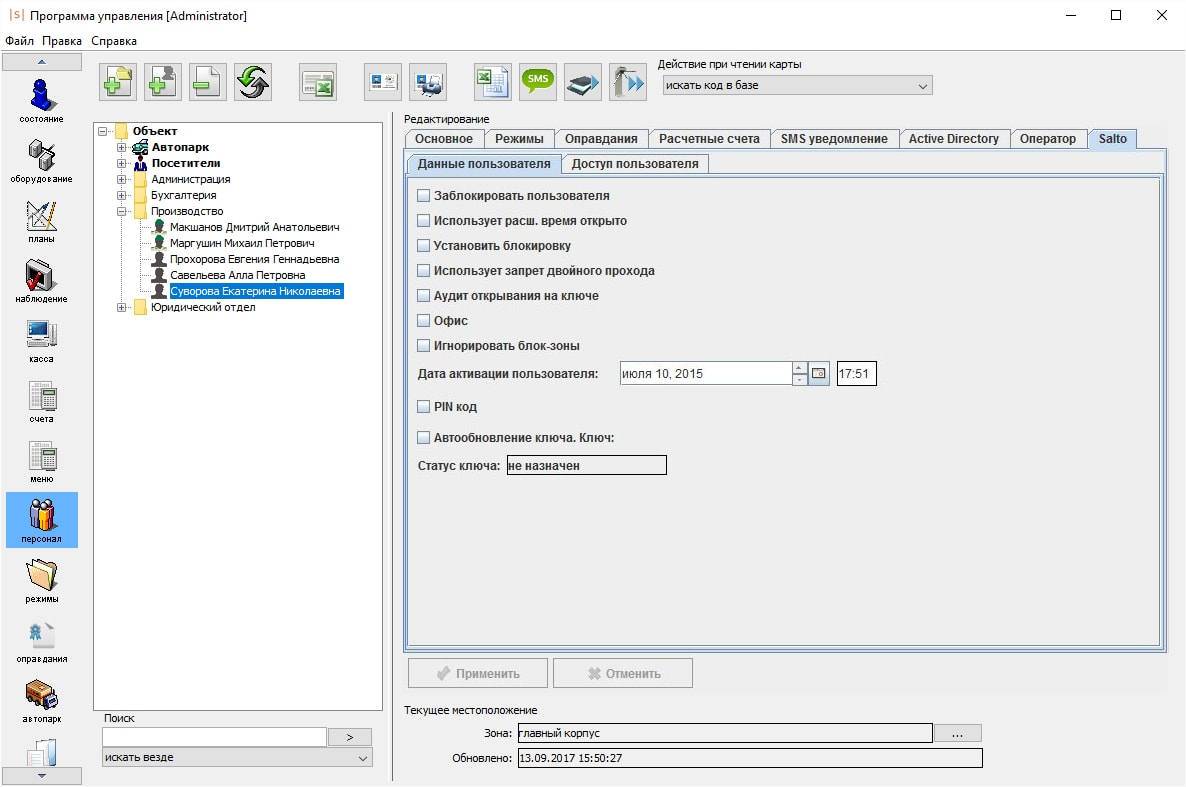

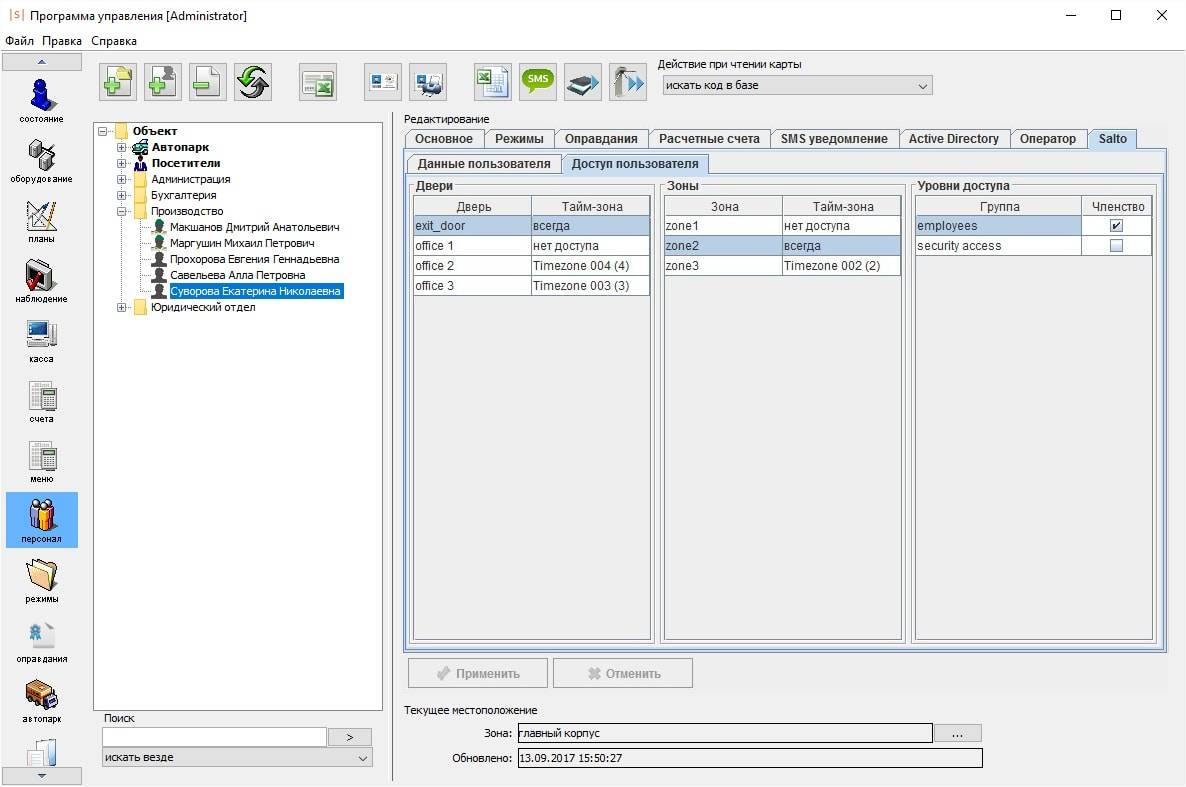

Конфигурация оборудования, создание временных зон, которые затем будут назначаться сотрудникам, выполняется в программном обеспечении Salto ProAccess. Текущая работа с интегрированной системой, включая заведение сотрудников и назначение им временных зон, выполняется в интерфейсе Sigur и не требует работы в стороннем программном обеспечении.



Для работы с картами используется энкодер Salto. Он включается в IP сеть, и его параметры задаются в настройках ПО Salto. После этого он становится доступен в ПО Sigur, и инициализация карт ведется из интерфейса Sigur.

Для передачи зафиксированных событий с офлайн замков на сервер Sigur необходимо совершить проход через онлайн точку доступа Salto.



Работа с офлайн замками в Sigur

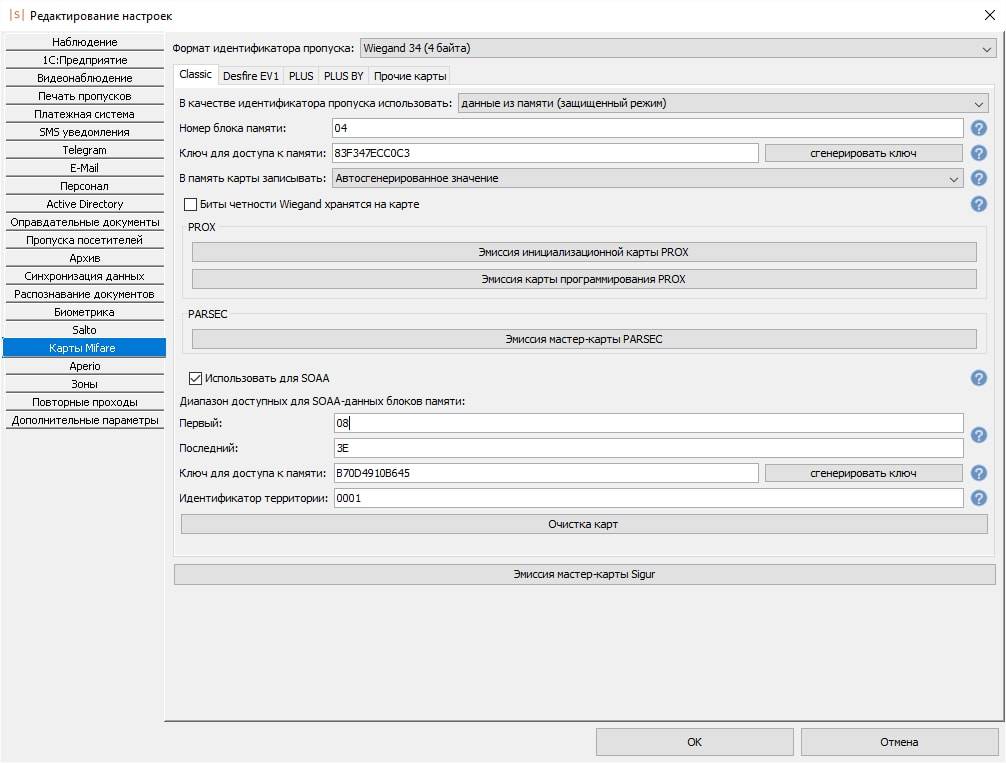

В рамках Sigur, на данный момент, в качестве идентификаторов для работы с офлайн замками используются карты Mifare Classic. Первоначально замки конфигурируются через ПО производителя замка. Создание пользователей, рабочих графиков, назначение правил доступа - в ПО Sigur.

Получение событий и работа с ними
При работе с онлайн замками все события в режиме реального времени попадают БД Sigur и сохраняются в архив. При работе с офлайн-замками события записываются во внутреннюю память карты.

Все события, полученные от точек доступа, оборудованных беспроводными замками, никак не отличаются от прочих событий, полученных с классических точек доступа Sigur. На их основе системой может производиться различная аналитика, том числе подсчет рабочего времени и выгрузка этих данных в 1С:Предприятие.

Лицензируется по количеству подключаемых беспроводных замков.

Технические требования
Минимально для работы системы распознавания подойдет обычный современный компьютер и любая IP-камера. В качестве примера для работы системы на 4 каналах требуется: Intel Core i7, не менее 8 Гб ОЗУ.

Обратите внимание! Для работы данного модуля требуется «Базовый» модуль ПО «Sigur».

Системные требования
Конфигурация сервера
Обратите внимание, что при работе «Sigur» с функциями видеонаблюдения (трансляцией живого видео в наблюдении, записью стоп-кадров по событию и пр.) конфигурация сервера будет определяться требованиями систем видеонаблюдения и может существенно отличаться в сторону большей мощности.
• Процессор: не менее 1 ГГц.
• Память: не менее 2 Гб.
• Свободное место на жёстком диске: 300 Мб для инсталляции системы, плюс место под базу данных. Размер БД зависит от количества сотрудников, размера их фотографий и времени работы системы, т.к. со временем накапливается информация о событиях системы, новых режимах доступа и т.д. Ориентировочный объем, занимаемый данными на жёстком диске – 120 Мб на 1 000 000 произошедших событий.
• Не менее одного свободного USB порта (при наличии HASP-ключа аппаратной защиты).
• Источник бесперебойного питания с интерфейсом связи (USB или RS232).
• Разрешение монитора: не менее 1280*1024.
• При работе с большими БД (десятки миллионов проходов и более) – высокоскоростной жёсткий диск (SSD или RAID-массив).

Дополнительные требования при использовании встроенной в Sigur функции распознавания лиц:
Работа функции распознавания лиц требует уже заметных мощностей от сервера — к примеру, обработка одного кадра ядром процессором Intel Core I7 занимает порядка 200 мс (т. е. на одном ядре — около 5-ти кадров в секунду).
• Процессор: уровня Intel Core I7 и выше.
• Память: 8 ГБ и более при увеличении каналов распознавания
Пример для 4-х каналов:
• Процессор: 4.2 ГГц (например Intel Core I7).
• Память: не менее 8 Гб.

Конфигурация клиентского места
• Процессор: не менее 1 ГГц.
• Память: не менее 2 Гб.
• Свободное место на жёстком диске: не менее 300 Мб для инсталляции системы.
• Разрешение монитора: не менее 1280*1024.
Возможна установка клиентского и серверного ПО на один компьютер, при этом следует руководствоваться рекомендуемой конфигурацией для сервера.

Требования к операционной системе
• Установка сервера ПО «Sigur» производится на компьютеры под управлением операционной системы Windows (как 32, так и 64-битной): Windows 7 SP1, Windows Server 2008 R2 SP1 и более новых, а также Linux Debian (32-битной).
• Установка клиентской части ПО «Sigur» производится на компьютеры под управлением операционной системы Windows (как 32, так и 64-битной): Widows XP SP3, 2003 Server SP2 и более новых, а также Linux Debian (32–битной).

Возможны произвольные комбинации сервера и рабочих мест под управлением разных ОС (например, сервер на Linux, часть клиентов — также на Linux, а другая часть — на Windows).
Независимо от типа используемой операционной системы, необходима установка на неё последних обновлений, выпущенных производителем ОС – компанией Microsoft. Например, для Windows XP это сервис–пак SP3.
