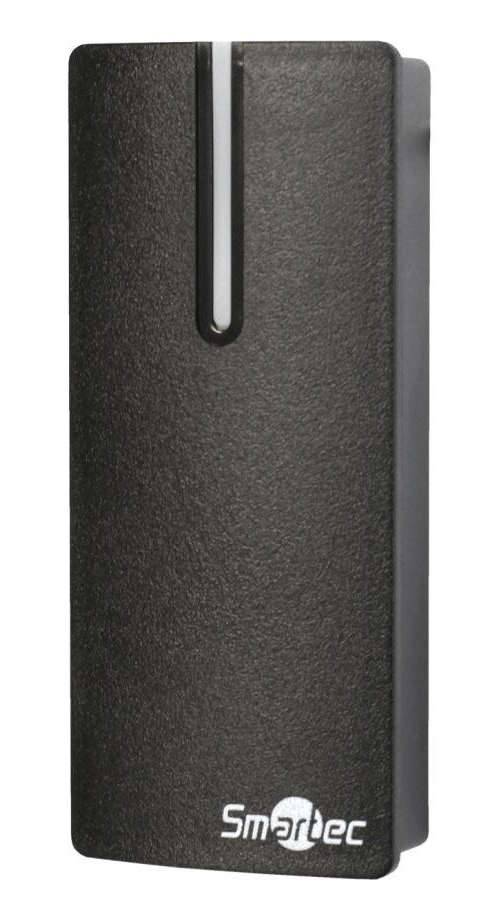

Считыватель уличный Smartec ST-PR010MF58-BK

Считыватель уличный Smartec ST-PR010MF58-BK.

Бесконтактный считыватель ST-PR010MF58-BK марки Smartec предназначен для работы в составе СКУД со смарт-картами формата Mifare c 7-байтными UID (серийными номерами), в том числе, с Mifare 7B UID и Mifare Plus X 2K 7 UID. По сравнению с EM-считывателями, это Mifare-устройство обеспечивает более высокий уровень безопасности передачи данных, поскольку используют секретный ключ, хранящийся в его памяти и в памяти карты. Данный считыватель смарт-карт подходит для использования в СКУД офисных зданий, складов, служебных помещений магазинов и для учета рабочего времени персонала, а наличие выхода Виганд 58 гарантирует его совместимость с любым контроллером СКУД, поддерживающим формат Виганд. Благодаря прочному корпусу со степенью защиты IP68 и залитой компаундом электроники, считыватель смарт-карт ST-PR010MF58-BK может эксплуатироваться, как в помещении, так и на улице.

Бесконтактная технология идентификации Mifare считается самой распространенной в мире, поскольку считыватели и карты этого стандарта широко применяются не только в системах контроля доступа, но и в микроплатежных системах. Кроме того, смарт-карты Mifare успешно используются в качестве транспортных билетов. Основная особенность MF-идентификаторов – наличие встроенной памяти не только для чтения, но и записи, и криптографической защиты от несанкционированного доступа к данным. Благодаря этому, считыватель смарт-карт, использующий технологию Mifare, обеспечивает более высокий уровень безопасности, чем устройство на базе Em Marine.

Поддержка карт Mifare c уникальными серийными номерами Универсальный считыватель смарт-карт ST-PR010MF58-BK предназначен для работы с идентификаторами Mifare c 7-байтным UID, представляющий собой серийный номер, который назначается чипу через строго контролируемую базу данных, поэтому существует твердая гарантия, что номер смарт-карты не будет использован дважды. Изначально все чипы Mifare Classic имели UID длиной 4 байта, а в 2010 г. компания-производитель NXP Semiconductors официально объявила о том, что диапазон уникальных серийных номеров заканчивается, и известила о переходе на новый формат серийного номера длиной 7 байт. С 2011 г. NXP выпускает чипы смарт-карт Mifare с неуникальными 4-байтными номерами (NUID) и с уникальными 7-байтными (UID), которые по прогнозу NXP смогут сохранять уникальность до 2050 г.

Надежная криптозащита ST-PR010MF58-BK от взлома и клонирования Любой Mifire-идентификатор, с которым поддерживает работу этот считыватель смарт-карт, имеет в своей конструкции микросхему (чип) с защищенной памятью, приемником, передатчиком, а также антенну. Память карты объемом 1−8 КБ разделена на секторы, каждый из которых состоит из четырех блоков. В трех информационных блоках смарт-карта хранит данные приложений, например, для идентификации владельца карты в СКУД или учета рабочего времени сотрудника. Еще один блок предназначен для записи и хранения ключа доступа к данным в информационных ячейках, который обеспечивает защиту карты от клонирования и взлома.

Принцип работы смарт-считывателя ST-PR010MF58-BK Как и другие устройства данного типа, MF-считыватель Smartec постоянно излучает радиосигнал на частоте 13,56 МГц. Когда карта попадает в поле действия считывателя (5−8 см), в ней «наводится» напряжение, и она передает на карт-ридер зашифрованный секретный ключ. В случае совпадения ключей ST-PR010MF58-BK и идентификатора, карта пересылает свой код доступа на считыватель смарт-карт, который конвертирует его и передает на контроллер системы доступа. Если пользователю разрешен доступ в охраняемое помещение, то контроллер даст команду на разблокировку замка двери или турникета.

Надежная работа в уличных условиях Благодаря своей конструкции, этот считыватель смарт-карт может эксплуатироваться, как в помещении, так и на улице. Его прочный пластиковый корпус со степенью защиты IP68 и залитая компаундом электроника обеспечивают ST-PR010MF58-BK работоспособность в любых погодных условиях и высокий уровень вандалозащищенности. При этом считыватель бесперебойно работает в диапазоне температур от -45 до +60 °С при относительной влажности воздуха до 95%.

Технические характеристики:
• Считыватель: Mifare: 13,56 МГц
• Расстояние считывания: 5−8 см
• Клавиатура: Нет
• Интерфейсы: Виганд выход, 58 бит
• Питание: 12 В пост. тока, не более 50 мА
• Класс защиты: IP68
• Диапазон рабочих температур: от -45 до +60 °С
• Диапазон рабочей влажности: 5% − 95%
• Вес: 0,2 кг
мГабариты: 110 х 48 х 20 мм


При подключении по интерфейсу Wiegand, рекомендуемый тип кабеля между считывателем и контроллером многожильный сигнальный кабель с сечением сечением 24AWG – 18AWG (от 0,2 до 0,8 мм2).
Производители не рекомендуют подключать считыватели с интерфейсом Wiegand витой парой.
