Комплект UHF RFID-считывателя SAUK LongRange4ch-iot-PRO с антенной и кронштейном

Комплект UHF RFID-считывателя SAUK LongRange4ch-iot-PRO с антенной и кронштейном.

Антикражная RFID-система. Предназначена для размещения вблизи зоны, где требуется предотвратить вынос товарно-материальных ценностей, например, у выхода. Основная задача прибора – идентификация RFID-меток, размещенных на объектах учета. Имеет 1 встроенное реле - для управления элементами сигнализации (звуковая, световая или комбинированная). Может работать автономно, как самостоятельное устройство, а также в составе более сложных IT. Прибор поставляется с тюнингом CE\RUS.

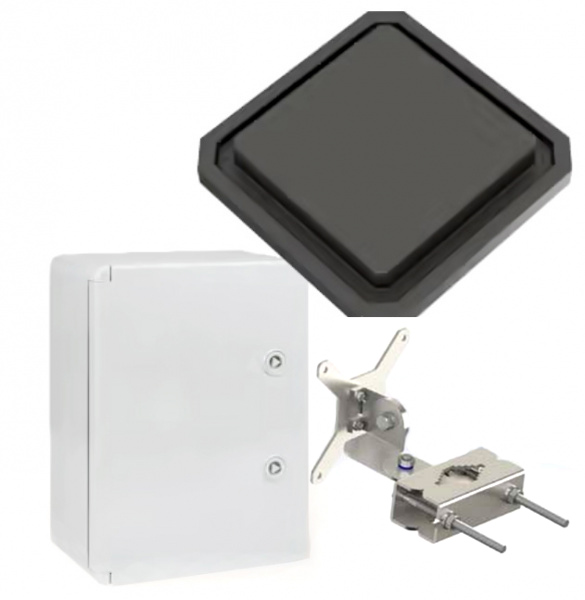

В комплекте:
• RFID-считыватель с высокой чувствительностью, 1 шт. Поставляется в пластиковом боксе.
Стандартный бокс имеет размеры 300х400х170 мм. При необходимости, может быть заменен на более компактный бокс с меньшими размерами.
• RFID-антенна SAUK LR290-PRO, 2 шт.
• Кронштейн из 3 мм нержавеющей стали для крепления RFID-антенн, 2 шт.
• Сборка коаксиального кабеля (6 метровый-кабель) со сверхнизкими потерями СВЧ сигнала, 2 шт.

Профессиональный четырех канальный RFID-считыватель дальней зоны действия. Устройство разработано для использования в промышленном секторе, но прекрасно подойдет для использования и в частном секторе. RFID-считыватель работает в сверхвысоком диапазоне частот UHF который разрешен к использованию в России, странах СНГ и Европы, а также в ряде других стран. К RFID-считывателю возможно подключение до 4 RFID антенн с применением СВЧ коаксиальных кабелей 50 Ом. RFID-считыватель применяется для решения широкого круга задач во многих сферах.

Прибор поставляется в пластиковом боксе, имеющем степень защиты от пыли и влаги IP65. RFID-считыватель может применяться в самых суровых условиях эксплуатации без применения дополнительных элементов защиты. Может располагаться под открытом небом. Размеры бокса 400*300*170 мм, что позволяет разместить внутри дополнительное оборудование заказчика, например, промышленный компьютер-хост, преобразователи интерфейсов, стабилизатор напряжения и другие специфические приборы, позволяющие заказчику решать его задачи.

Применение прибора
Применяется для бесконтактной идентификации RFID-меток на дальней дистанции, в зависимости от разных RFID-меток, на расстоянии вплоть до нескольких десятков метров. Применение RFID-считывателя возможно в сотнях сфер, где требуется уверенное сканирование на сравнительно больших дистанциях.
RFID-считыватель, снабженный несколькими RFID-антеннами отлично подходит для построения RFID-порталов, позволяющий производить мониторинг перемещения RFID-меток на складах, производствах, а также позволяет создавать эффективные решения для предотвращения краж и хищений.
В том числе может применяется автоматизации КПП любой сложности в частном секторе или на предприятиях. Может использоваться для бесконтактной идентификации транспортных средств на расстоянии до 15 м. Идентификаторами являются пассивные RFID-метки в виде наклейки на лобовое стекло автомобиля, карты или RFID-метки в другом форм-факторе. SAUK позволяет управлять шлагбаумами или воротами в автоматическом режиме, система поддерживает: большинство видов шлагбаумов, ворот и других типов барьеров; любые UHF RFID-метки международного стандарта EPC Class1 Gen2; большинство контроллеров СКУД с интерфейсом Wiegand.

Сферы применения
Учет перемещения любых объектов, снабженных RFID-метками.
Автоматизация техпроцессов на производствах.
Контроль перемещения продукции н складах, на производствах.
Антикражные системы на основе RFID-меток.
Построение RFID-порталов.
Бесконтактный проезд КПП с дальностью работы до 15 метров и возможностью интеграции с контроллерами СКУД по Wiegand, возможна работа системы автономно.
Идентификация вагонов, трамваев, и другой техники, например, вагонеток в шахтах и грузовиков на карьерах.

Особенности
Проверка оригинальности RFID-меток по принципу "Свой-чужой", возможность ведения таблицы доступа.
Возможность объединения нескольких считывателей в локальную сеть.
Возможность подключения до 4-х внешних RFID-антенн.
Уровень защиты от пыли и влаги IP65 при длительном непрерывном воздействии. Может использоваться на открытой местности.
Возможность автономной самостоятельной работы или в составе более сложных систем путем применения API/WEB-API или Wiegand 26/34.
RF мощность до 2 Вт (ERP).
Интерфейс Wi-Fi, работает как точка доступа или как клиент для существующих Wi-Fi сетей.
1 реле (сухой контакт для управления сторонними системами).
Интерфейс Wiegand, 1 канал.
Уведомление хоста по каналу Socket TCP\IP по указанному в настройках IP-адресу и номеру порта (По Wi-Fi или Ethernet).

Техническая спецификация RFID-считывателя:
Параметры UHF RFID
• Поддерживаемые стандарты: ISO 18000-63 (EPC Class 1 Gen2v2)
• Частоты работы: Соответствуют требованиям радиочастотного регулирования РФ
• Мощность излучения RFID: Максимум, соответствует требованиям радиочастотного регулирования РФ:
- ERP 2 W (33dBm).
- EIRP 3.3 W (35.2dBm).
- Программная настройка мощности.
• Параметры RFID антенн:
- 4 SMA порта для подключения внешних RFID-антенн.
- Дальность работы может достигать десятков метров.
- Для систем проезда около 15 метров для различных типов RFID-меток и условий применения RFID-меток**
• Чувствительность приёма:
- 70 dBm для модификации Business
- 80 dBm для модификации PRO
• Скорость чтения RFID-меток: До 300 меток за 1 секунду
** Дальность значительно варьируется для разных видов меток, снабженных различными чипами, антеннами, а также выполненные различными производителями.

Результаты испытаний RFID-меток:
• Дальность чтения RFID меток-наклеек Confidex Windshield при креплении на ветровое стекло автомобиля составляет 14 метров уверенного приема. Тестировались следующие автомобили: Volvo S80, Volvo XC60, Nissan Patrol, Kia Sportage, Mercedes ML350, Lada Vesta, Nissan Murano, Hyundai ix35 и др.
• Дальность чтения RFID-меток Confidex Survivor при креплении на металлической поверхности составляет до 18 метров приема.
• Дальность чтения RFID меток-наклеек типа Impinj H47, обладающих, так называемой 3D антенной, составляет до 11-12 метров при креплении на картонную или пластиковую поверхность.

По результатам экспериментов до 15 метров для RFID-меток, адаптированных под использование на ветровом стекле автомобиля. В большинстве случаем система настраивается на дальность работы, не превышающую 5 метров. В тестах применялся RFID-считыватель, снабженный RFID-антенной дальней зоны действия SAUK LongRange290-PRO.

Индикация, визуализация, оповещения
• LED индикация:
- Идентификация многоцветная светодиодная на лицевой панели прибора (на дверце пластикового бокса) - контроль статуса работы с RFID-метками.
- Идентификация многоцветная светодиодная (внутри пластикового бокса) - контроль статуса работы с Wi-Fi сетями.
• Звуковое оповещение: Buzzer (внутри шкафа, в основном используется при проведении пуско-наладочных работ)
• Мониторинг RFID-меток: WEB-интерфейс. Обнаруженные RFID-считывателем метки отображаются в таблице. Также на основной форме дублируется цвет светодиодной индикации лицевой панели.
• Уведомления хоста по каналу Socket TCP/IP (через Wi-Fi или Ethernet): При обнаружении RFID-метки считыватель может отправлять уведомление на IP-адрес и номер порта, указанные в настройках
• Уведомления хоста по другим каналам (опционально): По UART, оснащенный модулями RS232, RS485, дополнительный Ethernet (протокол обмена для данных интерфейсов один и тот же - обмен с хостом байтовыми \ строковыми посылками)
• Уведомления от сторонних систем включая индукционные петли (опционально): Цифровой порт для подключения, например, сухого контакта контроллера индукционной петли
• Проводное реле:
- Параметры проводного реле - то до 0.5А, мощность до 10VA (например, 0.5А и 20В либо 0.2А и 50В).
- Опционально беспроводное реле с параметрами до 10А, 250 VAC.
• Уведомление систем СКУД: Интерфейс Wiegand 26, Wiegand 34. Поддержка других протоколов осуществляется по запросу.
Общее описание платформы
• RFID: RFID-модуль R2000 Impinj
• Операционная система: RTOS (Работа с операционной системой для пользователя недоступна)
• Память: 16 MB Flash
• Датчики и сенсоры: Встроенный датчик температуры для индикации температуры электроники
Пользовательский интерфейс
• Световое и звуковое оповещение: Индикация многоцветная на лицевой и на тыльной стороне прибора, излучатель звуковой типа Buzzer\Zummer.
• Кнопки:
- тактовая кнопка для сброса настроек прибора в состояние "по умолчанию".
- тактовая кнопка перезагрузки прибора.
• WEB-панель: Контроль и управление за состоянием системы, а также мониторинг обнаруженных RFID-меток производится из WEB-интерфейса. Web интерфейс доступен по каналам Wi-Fi или Ethernet.
Условия окружающей среды
• Рекомендуемая температура использования:
- от -25° до +55 °C, без выпадения конденсата
- от-55° до +85 °C, без выпадения конденсата (опционально если устройство снабжено обогревателем и терморегулятором)
• Допустимая температура использования:
- от -35° до +85 °C, без выпадения конденсата
- от -55° до +85 °C, без выпадения конденсата (опционально если устройство снабжено обогревателем и терморегулятором)
• Температура хранения: 25° to +55 °C, без выпадения конденсата
• Относительная влажность: от 10% до 95% без выпадения конденсата
• Уровень защиты от пыли и влаги IP:
- IP65 при длительном непрерывном воздействии
- IP66 при кратковременном воздействии
Интерфейсы связи с RFID-считывателем
• Wireless LAN, Wi-Fi: IEEE 802.11 b/g/n. WLAN 2.4 ГГЦ. Wi-Fi прибора может использоваться:
- как точка доступа (режим AP),
- как клиент для уже существующих Wi-Fi сетей (режим STA).
- одновременная работы в режиме AP и STA.
• LAN, проводной Ethernet (Новая функция, доступна с февраля 2022 г.): Ethernet 10/100 Mbit
• PAN, проводные шины данных (опционально): RS232, RS485, дополнительный Ethernet (без доступа к WEB панели, используется для интеграции со сторонними информационными системами по API, в частности для получения уведомлений об обнаруженных метках).
Параметры питания
• Внешнее питание: Питание 220 VAC (стандартная сеть питания 220 Вольт)
• Часы реального времени: Резервная батарея для часов реального времени CR1220
• Горячая замена батареи: Возможна
Размер и вес
• Линейные размеры: 400 х 300 х 170 мм (без учета высоты гермовводов на нижней грани устройства)
• Вес без учета упаковки и кабеля: Около 4.5 кг.
