Мультиформатный считыватель PW-101-Plus Multi предназначен для использования в составе СКУД с различными типами идентификаторов. Считыватель PW-101-Plus Multi поддерживает работу с контроллерами СКУД по интерфейсу связи DS1990A и Wiegand.
Особенности
• Форматы считывания: MIFARE (SL0, SL1, SL3), EM, Prox, Indala
• Дистанция считывания: 8 см
• Интерфейс связи: DS1990A, Wiegand 26, 34, 37, 40, 42, 58
• Класс защиты: IP54
• Уличное исполнение: -40 … +55 °C
Считыватель может использоваться с бесконтактными идентификаторами (картами и брелоками) следующих форматов:
• MIFARE (UID)
• Mifare Mini, Mifare Classic, Mifare Plus SL1/SL3,
Mifare DESFire EV1/EV2 (UID и чтение из защищённой области карты),
Mifare ID (UID и чтение из защищённых секторов карты, только рабочие карты)
• ISO 15693 (UID)
• EM-Marine (UID)
• ASK и FSK 125 кГц (UID)
• Indala (Motorola) (UID)
• NFC (при установки приложения на смартфон)
В зависимости от типа идентификатора Mifare® в системе СКУД поддерживается установка различных типов шифрования:
• CRYPTO-1 (SL1);
• AES (SL3);
• 3DES;
• 3K3DES.
Характеристики:
• Тип считывателя :БесконтактныйФормат считывателя EM-Marin, FSK, Mifare, Indala
• Интерфейс связи: DS1990A, Wiegand 26, 34, 37, 40, 42, 58
• Расстояние до контроллера, м: не более 150
• Расстояние считывания, мм: до 80
• Напряжение питания, В: 12
• Ток потребления, мА: не более 50
• Класс защиты: IP54
• Диапазон рабочих температур, °C: -40 .. +55
• Относительная влажность, %: не более 95

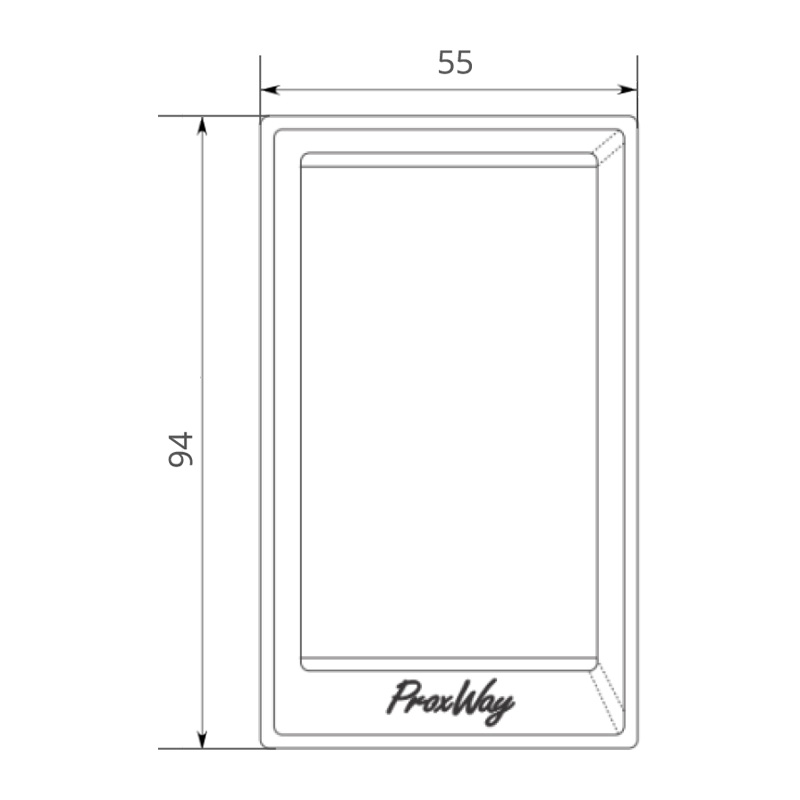

• Габаритные размеры, мм: 94×55×15
• Масса, кг: 0,1
Устройство и работа считывателя
Устройство считывателя
Конструктивно, считыватель состоит из модуля электроники и декоративной крышки, выполненной из ABS пластика. Модуль электроники залит компаундом. Считыватель снабжен двухцветным светодиодом и зуммером для световой и звуковой индикации состояний системы.
Подключение считывателя
Для подключения к контроллеру СКУД, считыватель снабжен 8-ми проводным кабелем с цветовой маркировкой проводов. Назначение выводов кабеля считывателя приведено в Таблице 1. Для соединения считывателя с контроллером рекомендуется использовать экранированный многожильный кабель.
Карты программирования создаются при помощи настольного универсального считывателя ProxWay PW-101 Plus-MF-USB (приобретается отдельно). Рабочие карты, защищенные ключами криптографии, создаются при помощи настольного универсального считывателя ProxWay PW–101 Plus-MF-USB (приобретается отдельно). В заводских настройках считыватель поставляется с запрограммированным интерфейсом Wiegand-26, с чтением карт во всех указанных форматах в автоматическом режиме, режим чтения UID карт. Индикация считывателя запрограммирована - в режиме внешнего управления. Экран кабеля должен подключаться к общему проводу только со стороны источника питания (контроллера). Такое подключение экрана обеспечивает максимальную помехоустойчивость.
Режим блокировки
Вход «Hold» предназначен для включения режима блокировки считывателя. Включение режима блокировки осуществляется сухими контактами реле или транзистором с открытым коллектором путем замыкания входа блокировки на общий провод. В режиме блокировки считыватель не читает идентификаторы, при этом снижается ток потребления до 25 мА. Подача внешнего напряжения на вывод «Hold» не допускается!
Индикация считывателя
При включении питания: последовательно вспыхивают красный светодиод, зеленый светодиод и звучит короткий звуковой сигнал. При предъявлении идентификатора: вспыхивает зеленый светодиод и звучит короткий звуковой сигнал (внутренняя индикация). При замыкании входа управления индикацией на “земля” (GND): зажигается красный или зеленый светодиод, или звучит звуковой сигнал все время действия сигнала управления.
Бренд считывателя | ProxWay |
Тип считывателя | Для СКУД |
Вид считывателя | Бесконтактный RFID |
Исполнение | Уличное |
Материал корпуса | ABS пластик |
Интерфейс связи с контроллером | Wiegand-26, Wiegand-34, Wiegand-37, Wiegand-40, Wiegand-42, Wiegand-58, Touch Memory (1-Wire, iButton) |
Количество поддерживаемых форматов | Одноформатный |
Поддерживаемые форматы | Em-Marine, Mifare Classic, Mifare DESFire, Mifare ID, Mifare Plus, Indala, NFC |
Рабочая частота | 125 - 134 кГц (LF) |
Дальность считывания | от 6 до 15 см |
Клавиатура | Нет |
Индикация | Световая/Звуковая |
Напряжение питания | 9...15 В |
Питание по PoE | Нет |
Потребляемый ток, макс. | 50 мА |
Габариты | 94х55х15 мм |
Вес, кг | 0.1 |
Рабочая температура | от -40°C до +55°C |
Рабочая влажность | не выше 95% без конденсации |
Класс защиты (IP) | IP54 |

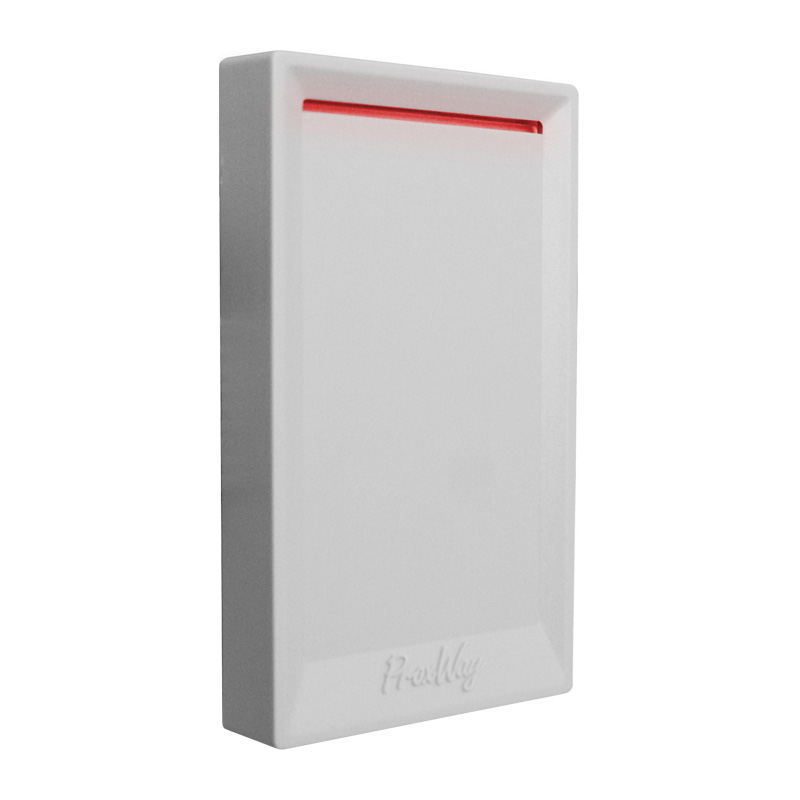

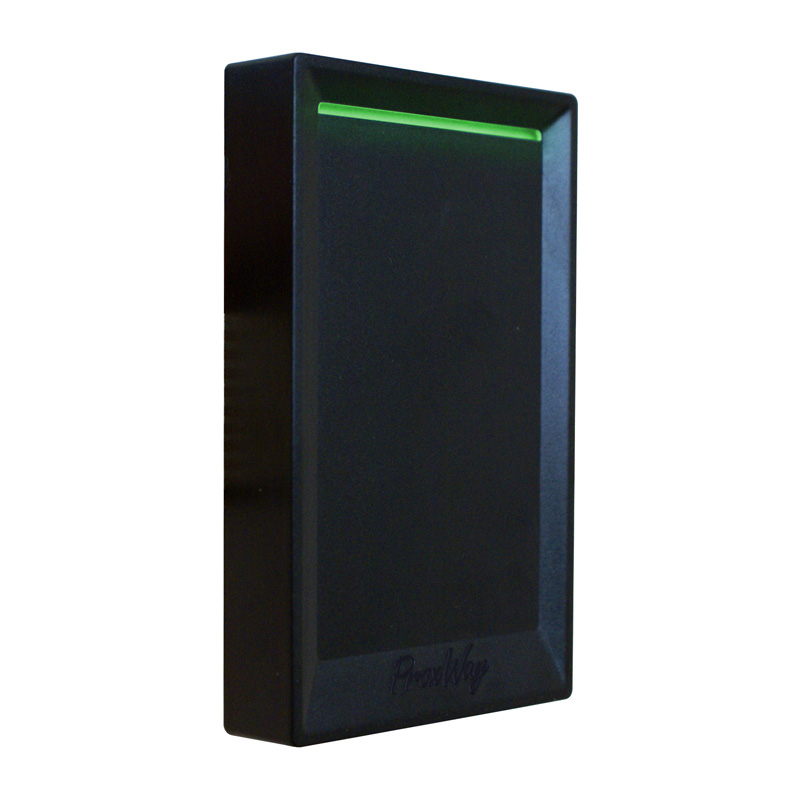

Цвет | Серый, черный |
Гарантия | Бессрочная |
Страна производства | Россия |
