Бесконтактные считыватели ProxWay PW-101 Plus MF применяются в системах контроля и управления доступом (СКУД) с интерфейсами Wiegand и TouchMemory (DS1990A) и предназначены для считывания кода бесконтактных идентификаторов и отображения состояния системы.
Считыватель может использоваться с бесконтактными идентификаторами (картами и брелоками) формата Mifare.
Особенности
• Выходной интерфейс стандарта Wiegand и «touch memory»
• Чтение кода из защищенной области карты
• Максимальная длина линии до контроллера — 150 м
• 2 крышки корпуса в комплекте
• Класс защиты — IP54
Комплект поставки:
• Считыватель ProxWay PW-101-Plus MF: 1 шт.
• Крышка считывателя: 2 шт.
• Комплект крепежа: 1 компл.
• Инструкция по монтажу: 1 шт.
Характеристики:
• Интерфейс связи с контроллером: DS1990A / Wiegand-26, -34, -37, -40, -42, -58 сектор*
• Расстояние до контроллера, м: не более 150
• Идентификаторы: Mifare (13,56 МГц)
• Расстояние считывания кода идентификатора *: до 100 мм
• Напряжение питания, В: 8 .. 18 пост. тока
• Ток потребления, мА:
- в режиме покоя: не более 35 мА
- максимальный: не более 50 мА
• Степень защиты оболочки по ГОСТ–14254–96: IP54
• Рабочая температура, °C: -40 .. +55
• Относительная влажность, без конденсации влаги, %: не более 95

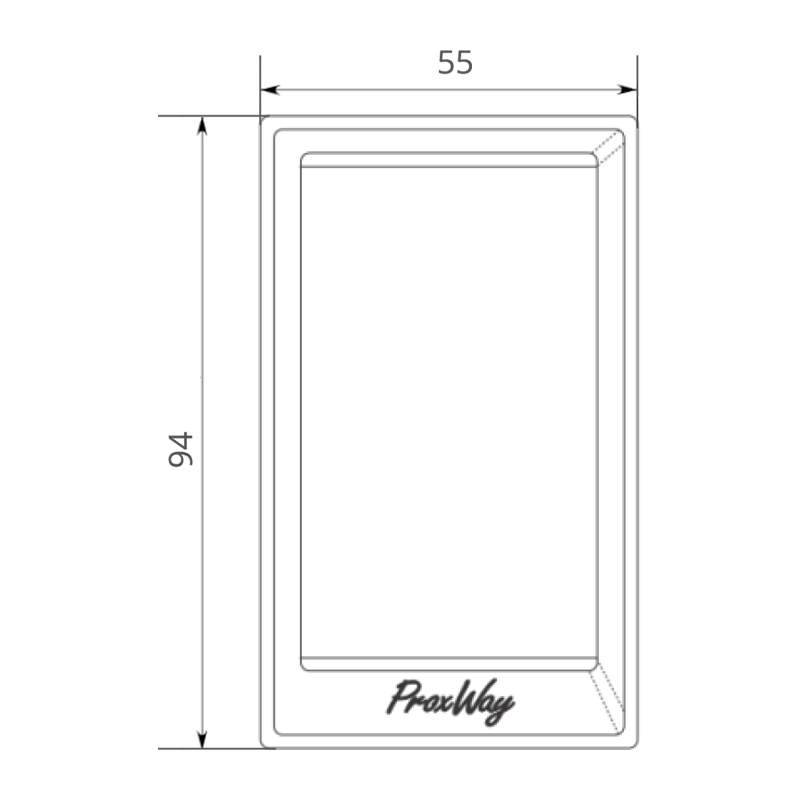

• Габаритные размеры, мм: 94х55х15
• Масса, кг: 0,1
* Чтение кода из защищённой области карты для карт форматов:
- MIFARE Standard 1k, Standard 4k. UID 4/7 Байт
- MIFARE ID UID 4/7 Байт – только рабочие карты
- MIFARE PLUS в режиме SL1 UID 4/7 Байт
Устройство и работа считывателя
Устройство считывателя

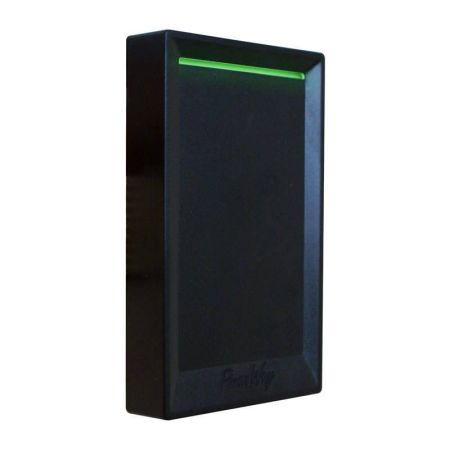

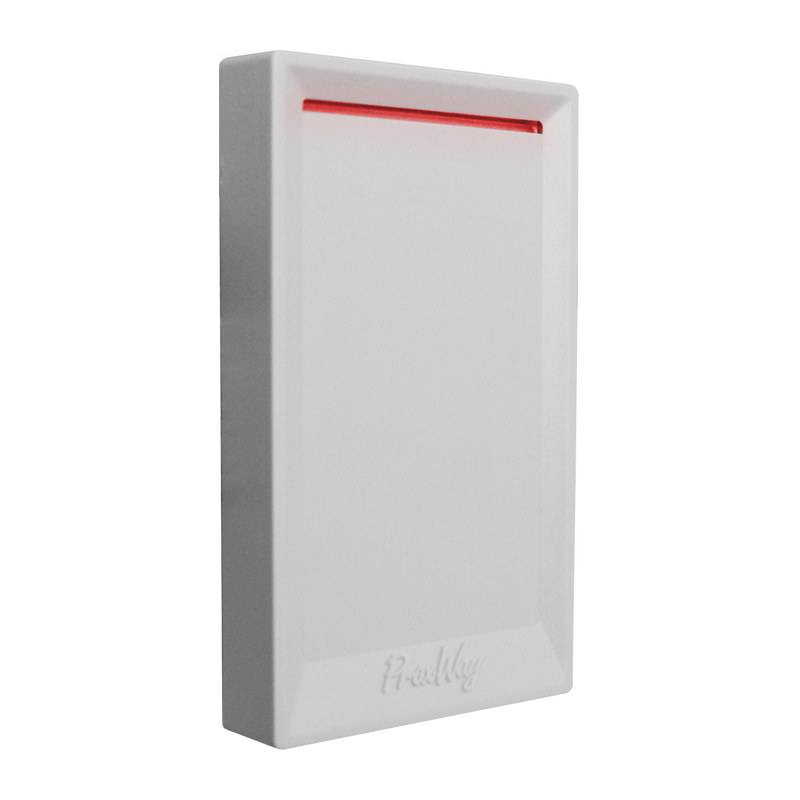

Конструктивно, считыватель состоит из модуля электроники и декоративной крышки, выполненной из ABS пластика. Модуль электроники залит компаундом. Считыватель снабжен двухцветным светодиодом и зуммером для световой и звуковой индикации состояний системы
Подключение считывателя
Для подключения к контроллеру СКУД, считыватель снабжен 8-ми проводным кабелем с цветовой маркировкой проводов. Назначение выводов кабеля считывателя приведено в таблице 1. Для соединения считывателя с контроллером рекомендуется использовать экранированный многожильный кабель.
Удалённость считывателя от контроллера при сечении каждого провода 0,5 мм2 :
В режиме DS1990A, не более, м: 15
В режиме Wiegand, не более, м: 100
ВАЖНО! Выходной интерфейс считывателя, формат выходных данных, ключи криптографии и области чтения рабочих карт задаются картами программирования. Карты программирования создаются при помощи настольного универсального считывателя ProxWay PW–101 Plus-MF-USB (приобретается отдельно).
Рабочие карты, защищенные ключами криптографии, создаются при помощи настольного универсального считывателя ProxWay PW–101 Plus-MF-USB (приобретается отдельно).
В заводских настройках считыватель поставляется с запрограммированным интерфейсом Wiegand-26 в режиме чтения UID карт.
Экран кабеля должен подключаться к общему проводу только со стороны источника питания (контроллера). Такое подключение экрана обеспечивает максимальную помехоустойчивость.
Режим блокировки
Вход «Hold» предназначен для включения режима блокировки считывателя. Включение режима блокировки осуществляется сухими контактами реле или транзистором с открытым коллектором путем замыкания входа блокировки на общий провод. В режиме блокировки считыватель не читает идентификаторы, при этом снижается ток потребления до 25 мА. Подача внешнего напряжения на вывод «Hold» не допускается!
Индикация считывателя
При включении питания: последовательно вспыхивают красный светодиод, зеленый светодиод и звучит короткий звуковой сигнал.
При предъявлении идентификатора: вспыхивает зеленый светодиод и звучит короткий звуковой сигнал (внутренняя индикация).
При замыкании входа управления индикацией на “земля” (GND): зажигается красный или зеленый светодиод, или звучит звуковой сигнал все время действия сигнала управления.
Программирование считывателя для работы в секторном режиме (с ключами криптографии)
1. Создать карты инициализации и программирования при помощи ПО "PW-101 Plus MF configurator.exe" и настольного универсального считывателя ProxWay PW 101 Plus-MF-USB (приобретается отдельно)
2. Подать питание на считыватель
3. Поднести карту инициализации в течение 30 секунд после подачи питания. После поднесения карты считыватель будет издавать прерывистые звуковые и световые сигналы;
4. Поднести карту программирования, после поднесения карты звуковая и световая индикация выключится
5. Убрать питание со считывателя
6. Подать питание на считыватель.
Возврат к заводским установкам
При утере карты программирования (ключа доступа к рабочему сектору) перепрограммирование считывателя возможно только через компанию поставщика данного оборудования.
Бренд считывателя | ProxWay |
Тип считывателя | Для СКУД |
Вид считывателя | Бесконтактный RFID |
Исполнение | Уличное |
Материал корпуса | ABS пластик |
Интерфейс связи с контроллером | Wiegand-26, Wiegand-37, Wiegand-40, Wiegand-42, Wiegand-58, Touch Memory (1-Wire, iButton) |
Количество поддерживаемых форматов | Одноформатный |
Поддерживаемые форматы | Mifare Classic |
Рабочая частота | 13.56 МГц (HF) |
Дальность считывания | от 60 до 120 см |
Клавиатура | Нет |
Индикация | Световая/Звуковая |
Напряжение питания | 8...18 В |
Питание по PoE | Нет |
Потребляемый ток, макс. | 50 мА |
Габариты | 94х55х15 мм |
Вес, кг | 0.1 |
Рабочая температура | от -40°C до +55°C |
Рабочая влажность | не выше 95% без конденсации |
Класс защиты (IP) | IP54 |
Цвет | Серый, черный |
Гарантия | Бессрочная |
Страна производства | Россия |
