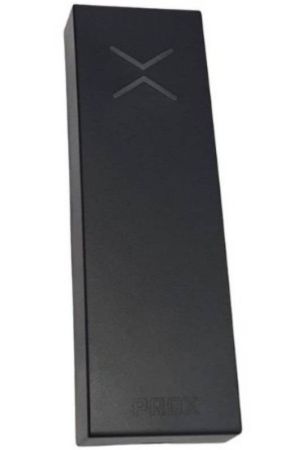

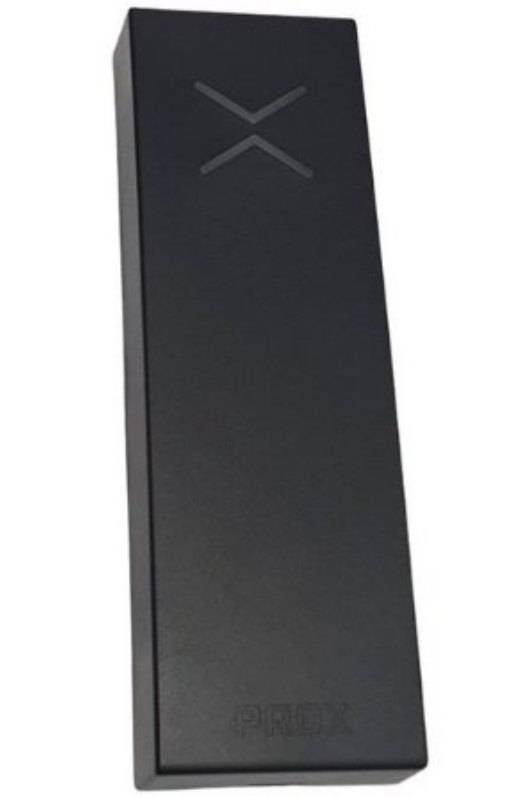

Бесконтактный считыватель MF-Reader ver.2 применяется в системах контроля и управления доступом (СКУД) с интерфейсами Wiegand и «touch memory» (DS1990A), предназначен для считывания кода бесконтактных идентификаторов и отображения состояния системы. Считыватель рассчитан на непрерывную круглосуточную работу и относятся к невосстанавливаемым необслуживаемым изделиям.
Комплектация:
• Считыватель: 1 шт.
• Саморез 3х25: 2 шт.
• Дюбель диаметром 6 мм: 2 шт.
• Инструкция:1 шт.
Используемые идентификаторы и дальность чтения:
В качестве идентификаторов используются карты и брелки формата MIFARE (ISO14443A) и ICODE (ISO15693). Дальность чтения для карт различных производителей составляет 3-10 см.
- 3-6 см: MIFARE Classic 1k/4k, MIFARE Classic EV1, MIFARE UltraLight, UltraLight С, MIFARE PLUS, MIFARE ID, MIFARE MINI, MIFARE DESFire
- 6-15 см: ICODE SL1 (ICODE1), ICODE SLI, ISO 15693
Дальность считывания уменьшается при расположении считывателя на металлической поверхности и вблизи источников электромагнитных помех.
Основные технические характеристики:
• Напряжение питания постоянного тока, В: 9..15
• Потребляемый ток (средний), мА: 30
• Потребляемый ток (пиковый), мА : 250
• Минимальное расстояние между двумя считывателями: 15 см
• Интерфейс связи с контроллером (выбирается перемычками): DS1990A, Wiegand-26, -34, -37, -40, -42, -58
• Удалённость считывателя от контроллера:
- в режиме DS1990A, не более, м: 15
- в режимах Wiegand, не более, м: 100
• Температура, С: -40…+50
• Класс пылевлагозащищённости, IP: 54
• Размеры (ДхШхВ), мм: 154х49х23
• Масса считывателя, г, не более: 100
• Цвет корпуса: черный
Порядок монтажа
1. Определить место установки считывателя. Считыватели рекомендуется устанавливать не ближе 15 см друг от друга.
2. Произвести разметку отверстий для крепления считывателя и проводки кабеля по шаблону.
3. Выберите формат выходных данных, при необходимости переключите ДИП-Переключатель (см. таблицу «Назначение ДИП-Переключателя»).
4. Выберите необходимую полярность управляющих сигналов, при необходимости переключите ДИП-5.
5. Проложите кабель, закрепите его и проведите необходимые подключения.
6. Проверьте правильность монтажа и установки ДИППереключателя и закрепите считыватель в выбранном месте при помощи саморезов.
7. Подайте питание на считыватель.
8. После полной проверки работоспособности считывателя установите декоративную крышку.
Порядок работы
1. При включении питания: последовательно вспыхивают красный светодиод, зелёный светодиод и звучит короткий звуковой сигнал.
2. При предъявлении идентификатора: вспыхивает зелёный светодиод и звучит короткий звуковой сигнал.
3. При замыкании входа управления индикацией на «землю» (или «Плюс питания», в зависимости от состояния DIP-5) зажигается красный или зелёный светодиод, или звучит звуковой сигнал всё время действия сигнала управления.
Секторный режим
1. Создать карты инициализации и программирования;
2. Установить ДИП-1,-2,-3 - OFF, ДИП-4 - ON;
3. Подать питание на считыватель;
4. Поднести карту инициализации, после поднесения карты считыватель будет издавать прерывистые звуковые и световые сигналы;
5. Поднести карту программирования, после поднесения карты звуковая и световая индикация выключится;
6. Снять питание со считывателя;
7. Подать питание на считыватель.
Переключать ДИП-Переключатель после программирования считывателя не надо, в секторном режиме считыватель должен оставаться с ДИП -1,-2,-3 - OFF, ДИП-4 - ON.
Возврат к заводским установкам
При утере карты программирования (ключа доступа к рабочему сектору) перепрограммирование считывателя возможно только через возврат к заводским установкам, надо:
1. Снять питание со считывателя;
2. Переключить 1,2,3,4 DIP в положение ON;
3. Подать питание на считыватель, примерно на 20 секунд.
4. Снять питание со считывателя;
Бренд считывателя | Prox |
Тип считывателя | Для СКУД |
Вид считывателя | Бесконтактный RFID |
Исполнение | Уличное |
Материал корпуса | Пластик |
Интерфейс связи с контроллером | Wiegand-26, Wiegand-34, Wiegand-37, Wiegand-40, Wiegand-42, Wiegand-58, Touch Memory (1-Wire, iButton) |
Количество поддерживаемых форматов | Мультиформатный |
Поддерживаемые форматы | Мультиформатный, Mifare Classic, Mifare DESFire, Mifare ID, Mifare Plus, Mifare UltraLight, NFC, Touch memory |
Рабочая частота | 13.56 МГц (HF) |
Дальность считывания | от 6 до 15 см |
Клавиатура | Нет |
Индикация | Световая/Звуковая |
Напряжение питания | 9...15 В |
Потребляемый ток, макс. | 250 мА |
Габариты | 154х49х23 мм |
Вес, кг | 0.1 |
Рабочая температура | от -40°C до +50°C |
Рабочая влажность | не выше 95% без конденсации |
Класс защиты (IP) | IP54 |
Цвет | Черный |
Гарантия | 1 год |
Страна производства | Китай |
