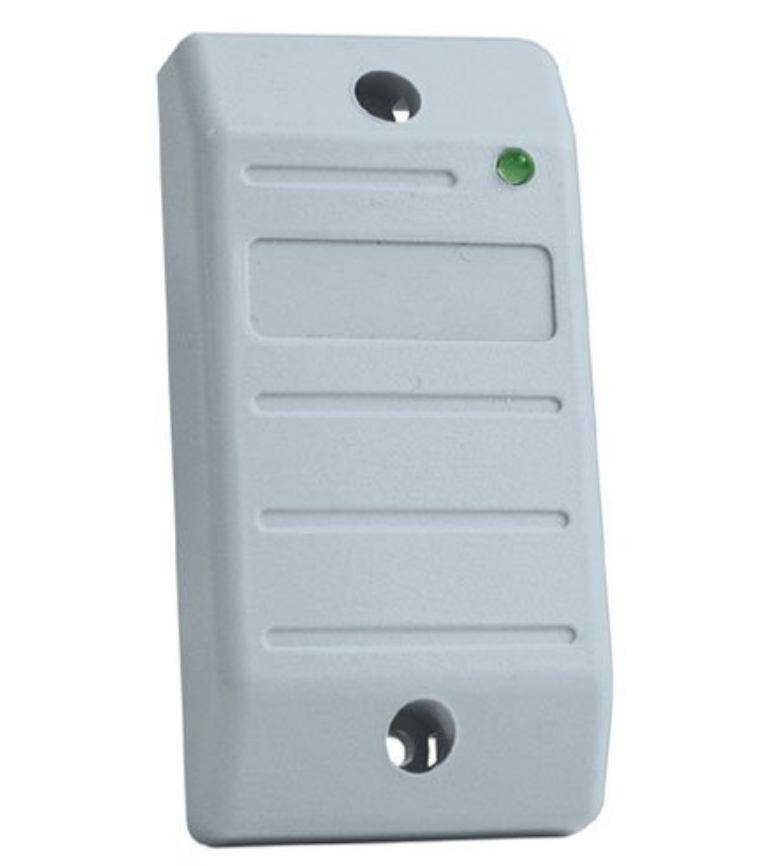

Считыватель бесконтактный Prox MF-Reader для proxi-карт и брелоков (серый)

Считыватель бесконтактный Prox MF-Reader для proxi-карт и брелоков (серый).

Proximity считыватель H-Reader предназначен для использования в системах контроля и управления доступом и работает с контроллерами СКУД, поддерживающими интерфейсы Wiegand или Touch Memory. Считыватель может использоваться с бесконтактными идентификаторами (картами и брелоками).

Светодиодная и звуковая индикация работы, накладной пластиковый корпус.

Считыватель предназначен для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями, например, в закрытых отапливаемых или охлаждаемых помещениях (отсутствие атмосферных осадков, песка, пыли, конденсации влаги).

Комплектация:
• Считыватель: 1 шт.
• Саморез 3х25: 2 шт.
• Дюбель диаметром 6 мм: 2 шт.
• Заглушка декоративная: 2 шт.
• Инструкция:1 шт.

Используемые идентификаторы и дальность чтения:
В качестве идентификаторов используются карты и брелки формата MIFARE (ISO14443A) и ICODE (ISO15693). Дальность чтения для карт различных производителей составляет 3-10 см. Дальность считывания уменьшается при расположении считывателя на металлической поверхности и вблизи источников электромагнитных помех.

Форматы
• MIFARE^©DESFire^©
• MIFARE Ultralight^©
• MIFARE Plus^©
• MIFARE Classic^©
• ISO-14443A
• NFC NTAG^©
• ICODE^©/ ISO-15693

Основные технические характеристики:
• Напряжение питания постоянного тока, В: 8..15
• Потребляемый ток (средний), мА: 30
• Потребляемый ток (пиковый), мА : 200
• Минимальное расстояние между двумя считывателями: 5 см
• Интерфейс связи с контроллером (выбирается перемычками): DS1990A, Wiegand-26, -34, -37, -40, -42
• Удалённость считывателя от контроллера:
- в режиме DS1990A, не более, м: 15
- в режимах Wiegand, не более, м: 100
• Температура, С: -40…+50
• Класс пылевлагозащищённости, IP: 64
• Размеры (ДхШхВ), мм: 78х40х16
• Масса считывателя, г, не более: 80
• Цвет корпуса: серый или черный

Индикация
1. При включении питания: последовательно вспыхивают красный светодиод, зеленый светодиод и звучит короткий звуковой сигнал.
2. При предъявлении идентификатора: вспыхивает зеленый светодиод и звучит короткий звуковой сигнал.
3. При замыкании входа управления индикацией на “земля” (GND) (или “+ питания” (+V), в зависимости от состояния черной перемычки): зажигается красный или зеленый светодиод, или звучит звуковой сигнал все время действия сигнала управления

Порядок монтажа
1. Определите место установки считывателя. Считыватели рекомендуется устанавливать не ближе 5 см друг от друга.
2. Произведите разметку отверстий для крепления считывателя и проводки кабеля.
3. Выберите формат выходных данных, при необходимости перережьте перемычки (см. таблицу «Назначение перемычек»).
4. Выберите необходимую полярность управляющих сигналов, при необходимости перережьте Черную перемычку.
5. Проложите кабель, закрепите его и произведите необходимые подключения.
6. Проверьте правильность монтажа и установки перемычек и закрепите считыватель в выбранном месте при помощи саморезов.
7. Подайте питание на считыватель.
8. После полной проверки работоспособности считывателя установите декоративные заглушки в отверстия для крепежных винтов.
