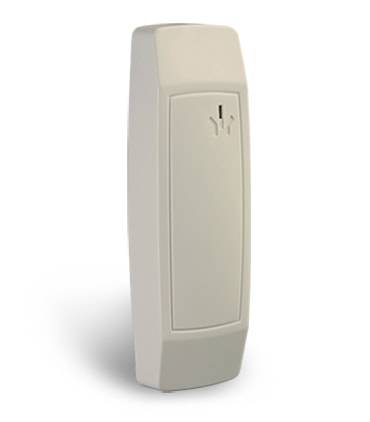

Настольный контрольный USB считыватель Perco MR08 Mifare

Настольный контрольный USB считыватель Perco MR08 Mifare предназначен для автоматизации регистрации и программирования карт доступа семейства MIFARE в программном обеспечении СКУД PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа», а также создания мастер-карт для конфигурации считывателей PERCo-MR07.1 и встроенных считывателей электронных проходных PERCo с индексами M и MA.

Контрольный считыватель обеспечивает:
• считывание уникального идентификатора (UID) с карты или транспондера ISO/IEC 14443 A/MIFARE;
• считывание данных из внутренней памяти карты или транспондера;
• запись мастер-карты (как первичной, так и всех последующих);
• запись данных во внутреннюю память карты или транспондера;
• поднятие уровня безопасности для карт стандарта MIFARE Plus (X, S, SE).

Контрольный считыватель записывает идентификатор в выбранный сектор внутренней памяти Mifare и закрывает выбранный сектор памяти секретным ключом с криптографией (AES или CRYPTO1). Этот идентификатор связан с конкретным пользователем и при поднесении карты считывателю MR07.1 читается в защищенном режиме.

Дальность считывания кода карт доступа семейства Mifare - от 2 см до 6 см в зависимости от формата.

В качестве идентификаторов могут использоваться также смартфоны с NFC-модулем, технология NFC используется для эмуляции бесконтактных карт.

Контрольный считыватель подключается к порту USB компьютера, на котором установлено программное обеспечение системы, осуществляющее регистрацию и программирование карт. Контрольный считыватель по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями).
Эксплуатация контрольного считывателя разрешается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 80% при +25°С.

Новая возможность систем PERCo – использование смартфонов с NFC-модулем в качестве идентификаторов.

Идентификация по смартфону удобна, нет необходимости выдавать сотрудникам и посетителям карты доступа в качестве пропусков, достаточно передать в систему уникальный идентификатор смартфона. Такой принцип работы позволяет выдавать и собирать пропуска дистанционно.

Использование смартфона в качестве пропуска повышает уровень безопасности системы. Благодаря современным системам защиты воспользоваться смартфоном может только его владелец, что существенно снижает вероятность прохода по чужому пропуску.


Смартфоны с NFC-модулем могут использовать в качестве идентификатора в системах PERCo, имеющих в своем составе считыватели формата MIFARE серии MR. Технология NFC используется для эмуляции бесконтактных карт, при этом на смартфоне должна быть активирована функция использования NFC.

Важно! Считыватели PERCo не поддерживают формат BLE (Bluetooth) и имеют в своем арсенале только NFC-модуль.

На смартфон с ОС Android должно быть установлено бесплатное приложение PERCo. Доступ, которое можно скачать на Google Play. В качестве идентификатора для смартфонов с ОС Android используют уникальный идентификатор IMSI – индивидуальный номер абонента, ассоциированный с SIM-картой смартфона.

В смартфонах Apple (ОС iOS) в качестве идентификатора используется уникальный Token, привязанный к одной из банковских карт, эмулированных на смартфоне. Перед использованием в СКУД на смартфоне необходимо активировать именно эту банковскую карту. Уникальный Token не является номером банковской карты. Для смартфонов Apple установка приложения PERCo. Доступ не требуется.

Существует 2 способа передачи идентификатора в систему:
• получить номер идентификатора в приложении и передать его администратору системы
• поднести смартфон к контрольному считывателю MR08 для автоматической передачи номера идентификатора в систему контроля доступа

Для оборудования, выпущенного до 15.09.2018 необходима перепрошивка считывателей на заводе-изготовителе.

Работа со смартфонами в качестве идентификаторов поддерживается начиная со следующих версий ПО:
• PERCo-Web, версия 1.3.0.51
• PERCo-S-20, версия 3.9.6.6

Дальность считывания зависит от марки используемого смартфона и составляет от 2 до 6 см.

NFC — технология беспроводной передачи данных малого радиуса действия, позволяющая осуществлять обмен данными между устройствами, находящимися на расстоянии нескольких сантиметров. Эта технология является расширением стандарта ISO 14443 (13,56 МГц) и, таким образом, совместима с существующей инфраструктурой бесконтактных карт стандарта MIFARE.

Характеристики:
• Напряжение питания: 5В постоянного тока
• Потребляемая мощность, Вт: не более 1,25
• Поддерживаемые стандарты карт доступа:
- MIFARE Ultralight (48 byte),
- MIFARE Ultralight EV1 (48 byte, 128 byte),
- MIFARE Ultralight C (144 byte), MIFARE ID (64 byte),
- MIFARE Classic 1K,
- MIFARE Classic 4K,
- MIFARE Plus (X, S, SE),
- MIFARE DESFire Ev1
• Дальность считывания кода, см: от 2 до 6
• Стандарт интерфейса связи: USB
• Максимальное расстояние от компьютера, м: 2
• Рабочий температурный диапазон: от +1°C до +40°C
• Степень защиты оболочки IP: IP67 по EN 60529
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК335-1-94
• Интерфейс связи: USB
• Габаритные размеры (длина×ширина×высота): 23×45×145 мм
• Масса (нетто), кг: не более 0,25
• Средний срок службы, лет: 8

Подключение
Контрольный считыватель подключается к порту USB компьютера, на котором установлено программное обеспечение системы PERCo-Web, или PERCo-S-20, или PERCo-S-20 «Школа». Перед подключением контрольного считывателя к ПК необходимо установить «Драйвер для контрольного считывателя PERCo-MR08», расположенный на сайте компании PERCo.

Эксплуатация
Для программирования (записи конфигурации) мастер-карты и простых карт доступа или для чтения данных с карты:
1. Подключите считыватель к ПК с ПО системы PERCo, на считывателе загорится красный индикатор.
2. Создайте в ПО необходимую конфигурацию для записи на карты и запишите ее в контрольный считыватель PERCo-MR08. Активируйте в ПО необходимую функцию: записи на карту или чтения с карты.
3. Поднесите записываемую (считываемую) карту к считывателю. При корректной конфигурации записанных на карте данных считыватель подаст звуковой сигнал.
4. Удерживая карту в поле считывателя, нажмите в ПО кнопку Записать или Прочитать. При корректной конфигурации записанных на карте данных считыватель произведет заданную операцию. При некорректной конфигурации поднесенной к считывателю карты доступно только чтение с карты незащищенных данных.

Особенности работы с мастер-картами:
Мастер-карты служат для переноса файла конфигурации считывателей из компьютера в энергонезависимую память считывателей PERCo-MR07.1. Запрограммировать как мастер-карту можно только карту стандарта MIFARE DESFire Ev1 (имеются в комплекте PERCo-MR08).
Порядок программирования мастер-карты (как первичной, так и всех последующих) осуществляется в ПО систем PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа» и приведен в руководствах администратора для данных ПО.

Считыватель PERCo-MR07.1 с заводскими установками воспримет как мастер-карту только первичную мастер-карту (с первым уровнем конфигурации), а с конфигурацией, ранее установленной пользователем, – только ту мастер-карту, чей уровень выше текущего уровня конфигурации. После успешной конфигурации считывателя PERCo-MR07.1 использованная мастер-карта больше не будет являться для него мастер-картой, т.к. теперь записанный на нее
уровень конфигурации не будет выше записанного в память считывателя.

Одной из степеней защиты мастер-карты является ее пароль. При конфигурации считывателя PERCo-MR07.1 первичной мастер-картой, установленный на заводе-изготовителе пароль для мастер-карты изменяется на новый, заданный в ПО. При следующей конфигурации считыватель воспримет как мастер-карту только мастер-карту с этим паролем.

При возникновении необходимости изменить пароль мастер-карты (например, в случае его возможной дискредитации) запрограммируйте в ПО мастер-карту с информацией о переходе на новый пароль и переконфигурируйте ею все считыватели PERCo-MR07.1, в том числе и временно выключенные.
Если какой-либо считыватель PERCo-MR07.1 (с ненулевым уровнем конфигурации) не был переконфигурирован мастер-картой с переходом на новый пароль, а пароль поменялся еще раз, то данный считыватель необходимо будет конфигурировать дважды – сначала мастер-картой с предыдущим изменением пароля, а потом мастер-картой с новым изменением пароля.

При необходимости можно сбросить конфигурацию считывателя PERCo-MR07.1 к заводским установкам, но только на заводе-изготовителе! После этого его можно будет сконфигурировать, создав первичную мастер-карту с переходом на последний пароль. Аналогично следует поступать при добавлении в систему новых считывателей с заводскими установками.

После программирования мастер-картой всех считывателей PERCo-MR07.1 необходимо запрограммировать с помощью контрольного считывателя PERCo-MR08 (с той же конфигурацией!) все простые карты доступа пользователей системы.
