Считыватель бесконтактный PERCo IR04.1

Считыватель PERCo-IR04 предназначен для считывания и расшифровки кода, занесенного в карту доступа и передачи его в контроллер исполнительных устройств. Бесконтактный считыватель IR04 предназначен для работы с картами типа EM-Marin и HID (HID ProxCard II, ISO prox II; EM-Marin IL-05ELR, ЕМ4100).

Считыватель IR04 применяется для контроля доступа на объект и работает совместно с универсальным контроллером турникета/замка.
Дизайн считывателя IR04 позволяет применять его в помещениях приемных, кабинетах руководителей. В комплекте со считывателем IR04 может работать блок индикации PERCo-AI01, устанавливаемый внутри кабинета и дублирующий индикацию на считывателе.

Считыватель по устойчивости к воздействию климатических факторов соответствует условиям УХЛ4.2 по ГОСТ 15150-69 (для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями). Эксплуатация считывателя допускается при температуре окружающего воздуха от +1°С до +40°С и относительной влажности воздуха до 93% при +40°С.

Комплект поставки:
• Считыватель PERCo-IR04.1: 1 шт.
• Металлическое основание: 1 шт.
• Монтажный комплект: Дюбели пластмассовые: 4 шт.
• Шурупы: 4 шт.
• Руководство по эксплуатации: 1 экз.

Характеристики:
• Напряжение питания постоянного тока, В: 12±1,21
• Ток потребления, мА: не более 100
• Потребляемая мощность, Вт: не более 1,2
• Дальность считывания кода при номинальном значении напряжения питания:
- для карт HID ProxCard II, см: не менее 6,5
- для карт EM-Marin, см: не менее 8,5
- для брелоков, см: не менее 4
• Дальность считывания кода при установке на металлическом основании:
- для карт HID ProxCard II, см: не менее 6
- для карт EM-Marin, см : не менее 8
- для брелоков, см: не менее 3
• Интерфейс связи с контроллером: RS-485
• Длина штатного кабеля, м: 0,8
• Удаленность считывателя от контроллера при использовании удлиняющего кабеля:
- для кабеля типа КВПЭф-5е 2×2×0,52 (F/UTP2-Cat5e), м: не более 50
- максимальная, м: 2002
• Степень защиты оболочки: IP41 по EN 60529
• Класс защиты от поражения электрическим током: III по ГОСТ Р МЭК730-1-94
• Средний срок службы, лет: 8
• Габаритные размеры считывателя (без учета кабеля), мм: 145×50×20
• Масса считывателя, г: не более 170

Устройство считывателя

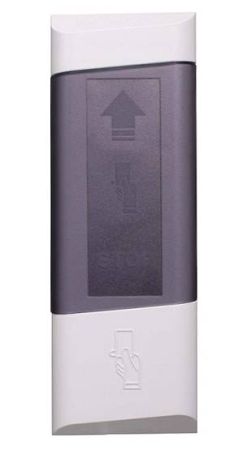

Считыватель представляет собой блок в пластмассовом корпусе, на передней панели которого расположены три мнемонических индикатора в виде: стрелки зеленого цвета (вверху), руки с картой желтого цвета (в центре) и надписи «STOP» красного цвета (внизу). Для крепления считывателя к поверхности в комплект поставки входит металлическое основание. Защита электроники от негативных воздействий окружающей среды обеспечивается за счет установки защитной пластиковой пластины. Кабель для подключения считывателя выведен с его тыльной стороны.

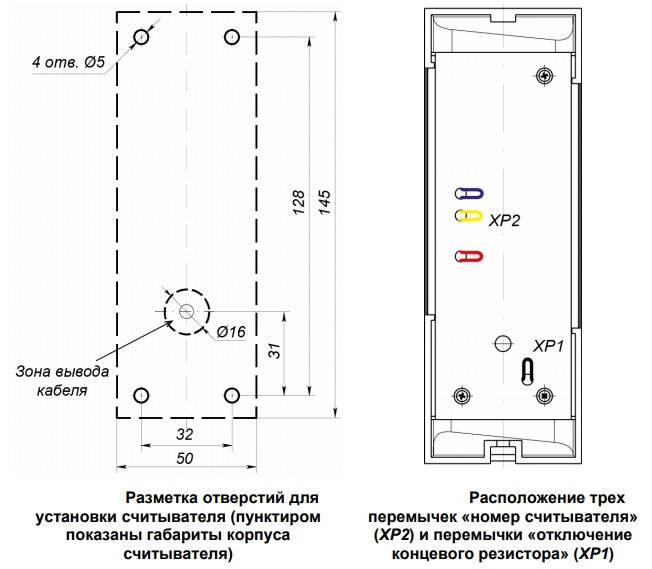

Кроме того, на тыльной стороне считывателя расположены четыре перемычки проводом:
• три перемычки «номер считывателя» XP2.
• перемычка «отключение концевого резистора» XP1. Наличие перемычки – концевой резистор подключен, при удалении перемычки – концевой резистор отключен.
Примечание: К одному контроллеру PERCo можно подключить до 8 считывателей. При этом каждому считывателю с помощью перемычек «номер считывателя» необходимо установить индивидуальный номер. Все считыватели с четными номерами будут привязаны к одному направлению прохода, а все считыватели с нечетными номерами к другому. Привязка номеров считывателей к направлению прохода осуществляется в программном обеспечении.
В металлическом основании предусмотрены 4 отверстия для крепления его шурупами к поверхности, на которой устанавливается считыватель. Считыватель крепится к металлическому основанию с помощью винта, расположенного в нижней части корпуса считывателя.
Считыватель имеет встроенную звуковую индикацию.
Считывание кода подтверждается кратковременным звуковым сигналом и кратковременным изменением состояния желтого (центрального) светового индикатора на противоположное (выключением, если горел, и включением, если не горел).

Принцип работы считывателя
Считыватели обеспечивают считывание кода с идентификаторов Proximity с рабочей частотой 125 кГц (в дальнейшем – идентификатор) производства HID Corporation типа ProxCard II, ISOProx II, брелоков ProxKey II (стандартных форматов HID: 26 бит (H10301), 37 бит (H10302, H10304)), а также производства EM-Microelectronic-Marin.
Считывание кода происходит при поднесении идентификатора к считывателю, для карт – на расстояние 6 - 8 см, для брелоков – на расстояние 3 - 4 см. При этом идентификатор может находиться в кармане, в бумажнике или в любом другом радиопрозрачном контейнере (футляре).
Предельное расстояние, на котором считывателем обеспечивается считывание идентификаторов, зависит от типа идентификатора.

Во включенном состоянии считыватель излучает вблизи себя низкочастотное (125 кГц) электромагнитное поле. Идентификатор, оказываясь в этом поле, активизируется и начинает передавать индивидуальный кодированный сигнал, принимаемый считывателем.
Считыватель преобразует принятый сигнал в соответствии с требованиями используемого для связи с внешним устройством протокола и передает полученный код идентификатора в контроллер исполнительного устройства по интерфейсу RS-485.

Монтаж
Перед монтажом внимательно ознакомьтесь с данным Руководством по эксплуатации.
• Монтаж считывателя должен производиться специалистом- электромонтажником.
• При монтаже считывателя пользуйтесь только исправным инструментом.
• Подключение считывателя производится только при отключенном от сети источнике питания.
• Прокладку кабелей необходимо производить с соблюдением правил эксплуатации электротехнических установок.

Особенности монтажа
Считыватели рекомендуется монтировать в непосредственной близости от исполнительного устройства. Точная высота для монтажа считывателей должна выбираться исходя из соображения удобства для предъявления карт доступа (как правило, 90 – 150 сантиметров от пола).
При этом необходимо учитывать, что:
• Близко расположенные источники электрических помех уменьшают дальность считывания карт, поэтому нельзя устанавливать считыватель на расстоянии менее 1 м от мониторов ЭВМ, электрогенераторов, электродвигателей, реле переменного тока, тиристорных регуляторов света, линий передач переменного тока, компьютерных и телефонных сигналов, а его кабель – прокладывать ближе 30 см от них.
• При установке считывателя на металлическую поверхность дальность считывания кода с карты уменьшается на 15 – 25 %.
• При установке считывателя за металлической поверхностью, в ней необходимо вырезать окно, напротив которого, равноудалено от краев окна, и устанавливается считыватель (см. рисунок 2), при этом размеры окна должны быть не менее 225×130 мм. Само окно может быть закрыто неметаллической вставкой (например, из пластмассы), а считыватель может быть утоплен вглубь окна на расстояние не более 20 мм от внешней стороны металлической поверхности – дальность считывания кода при таком способе монтажа считывателя уменьшается на 30 – 50%.
• Взаимное удаление двух считывателей друг от друга должно составлять не менее 50 см.

Порядок монтажа
Последовательность монтажа:
1. Определите место установки считывателя.
2. Произведите разметку и разделку отверстий на установочной поверхности для крепления металлического основания и проводки кабеля от считывателя.

3. Ослабьте винт, расположенный в нижней части корпуса считывателя и крепящий его к металлическому основанию. Снимите металлическое основание и закрепите его на установочной поверхности с помощью четырех шурупов.
4. При помощи трех перемычек ХР2 установите номер считывателя, для чего необходимые перемычки перекусите кусачками. Разрезанные перемычки не должны контактировать с другими перемычками и с металлическим основанием.
5. С целью предотвращения искажений сигнала на концах линии связи RS-485 должны быть установлены концевые резисторы. В считывателе PERCo-IR03.1 такой резистор предусмотрен конструктивно. Если устанавливаемый считыватель не является конечным устройством на линии связи, то на нем необходимо отключить концевой резистор, для чего перекусите перемычку ХР1). Проверьте наличие концевых резисторов на реальных концах линии связи интерфейса RS-485.
6. Пропустите кабель считывателя через предназначенное для него отверстие на установочной поверхности. Установите считыватель на металлическое основание и закрепите на нем с помощью винта, расположенного в нижней части корпуса считывателя.
7. Проложите кабель, закрепите его и подключите к контроллеру PERCo. Удлинение соединительного кабеля считывателя производится в соответствии с требованиями разд. 6.2, при этом сигнальные линии А и В интерфейса RS-485 должны идти в одной витой паре (по симметричному каналу).
Внимание! При креплении считывателя необходимо обеспечить радиус изгиба кабеля у основания считывателя не менее 10 мм.
