Мультиформатный считыватель бесконтактный PERCo IR19D (черный)

Мультиформатный считыватель бесконтактный PERCo IR19 (черный).

Мультиформатный считыватель IR19 предназначен для считывания и расшифровки кода, занесенного в идентификатор, и передачи его в контроллер исполнительных устройств.
Считыватель IR19 применяется для контроля доступа на объект и работает совместно с универсальным контроллером турникета/замка.
Считыватель имеет два выходных интерфейса – RS-485 и Wiegand.

Мультиформатный считыватель поддерживает работу с картами или транспондерами форматов EMM, HID (HID ProxCard II, ISO prox II; EM-Marin IL-05ELR, ЕМ4100), MIFARE, а также банковскими картами PayPass и смартфонами с NFC. Поддерживаемые форматы карт доступа MIFARE: Ultralight (48 byte), Ultralight EV1 (48 byte, 128 byte), Ultralight C (144 byte), ID (64 byte), Classic 1K, Classic 4K, Plus (X, S, SE), DESFire Ev1.

При работе в системах с форматами EMM и HID осуществляется считывание уникального кода карты UID, не защищенного от копирования. Считывание идентификаторов семейства HID или EMM можно отключить при помощи мастер-карты, запрограммированной в ПО систем PERCo.

При работе с картами семейства MIFARE возможно использовать два режима:
• Режим считывания UID
• Режим защиты от копирования, при котором считывается код, записанный в защищенной области памяти карты (ID). Для чтения данных из внутренней памяти карты считыватель IR19 программируется мастер-картой

Дальность считывания для уникального идентификатора карты (UID) - от 3,5 до 7 см, для защищенных данных из внутренней памяти карты - от 2 до 6 см.
Защита карт доступа от копирования может быть организована в системах PERCo. Записать код в область памяти позволяют контрольные считыватели MR08 или IR18.

Считыватель бесконтактный PERCo-IR19 предназначен для считывания кода и передачи его в контроллер исполнительного устройства в качестве идентификатора сотрудника (посетителя):
• Бесконтактных карт доступа или транспондеров семейства HID / EM-Marin с рабочей частотой 125 кГц (с чтением уникального идентификатора UID), заводская установка:
− производства EM-Microelectronic-Marin SA далее – ЕММ) с чипами ЕМ4100/ ЕМ4102/ ЕМ4200 версии А6,
− производства HID Corporation типа ProxCard II, ISOProx II, брелоков ProxKey II (стандартных форматов HID: 26 бит (H10301), 37 бит (H10302, H10304)).
Внимание!
Считывание идентификаторов семейства HID или EMM можно отключить при помощи мастер-карты, запрограммированной в ПО систем PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа».
• Бесконтактных карт доступа или транспондеров семейства MIFARE (ISO/IEC 14443 A) (ID, Classic, Plus, Ultralight, DESFire) с рабочей частотой 13,56 МГц с чтением:
- либо уникального идентификатора (UID) карты или транспондера (в т.ч. платежных карт с технологией бесконтактных платежей PayPass), заводская установка;
- либо криптозащищенных данных из внутренней памяти карты или транспондера (для повышенного уровня безопасности, при этом требуется дополнительное программирование считывателей и самих карт пользователей).
• Смартфонов на ОС Android с функцией NFC с чтением уникального идентификатора, генерируемого приложением «PERCo.Доступ» на смартфоне (требуется установка и запуск приложения), заводская установка.
• Смартфонов Apple с функцией NFC с чтением уникального идентификатора (Token), привязанного к банковской карте (при привязке нескольких банковских карт осуществляется считывание Token той карты, которая активна в данный момент), заводская установка.
Считыватель имеет два выходных интерфейса – RS-485 (заводская установка) и Wiegand1, поэтому может использоваться как с контроллерами СКУД производства PERCo, так и в системах идентификации, расчётов, контроля доступа и т.п. сторонних производителей.

Цвет корпуса считывателя указан буквой после названия модели:

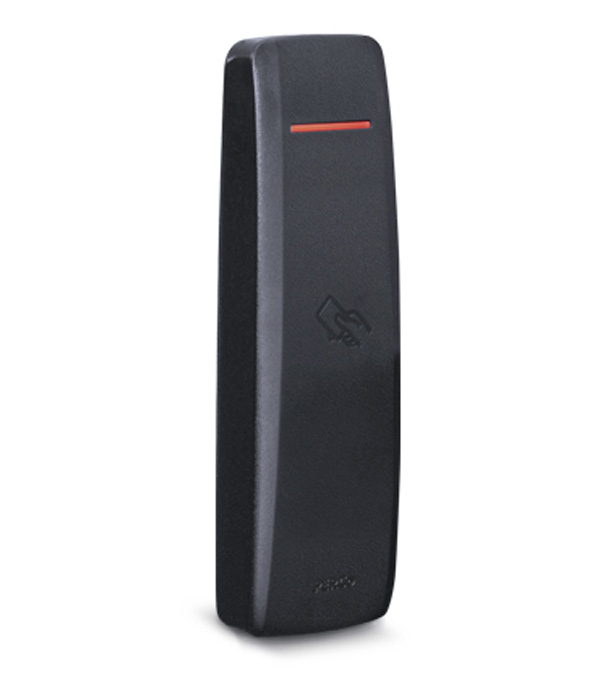

PERCo-IR19D – черный;
PERCo-IR19G – светло-серый.

Считыватель по устойчивости к воздействию климатических факторов соответствует условиям У1 по ГОСТ 15150-69 (для эксплуатации на открытом воздухе). Эксплуатация считывателя допускается при температуре окружающего воздуха от –30°С до +45°С и относительной влажности воздуха до 98% при +25°С.

Характеристики:
• Напряжение питания постоянного тока, В: 12±1,21
• Ток потребления, мА: не более 150
• Потребляемая мощность, Вт: не более 1,8
• Типы используемых бесконтактных карт: HID, EMM, MIFARE, PayPass, смартфон с NFC
• Поддерживаемые стандарты карт доступа MIFARE: MIFARE Ultralight (48 byte), MIFARE Ultralight EV1 (48 byte, 128 byte), MIFARE Ultralight C (144 byte), MIFARE ID (64 byte), MIFARE Classic 1K, MIFARE Classic 4K, MIFARE Plus (X, S, SE), MIFARE DESFire Ev1
• Возможность использования смартфонов с функцией NFC: да
• Дальность считывания, см:
- уникального идентификатора (UID) карты MIFARE:  от 3,5 до 6
- защищенных данных из внутренней памяти (ID) карты MIFARE: от 2 до 6
- уникального идентификатора смартфонов с NFC: от 2 до 63
- карт HID, EMM: от 4 до 7
• Интерфейс связи с контроллером: RS-485, Wiegand4
• Уровни выходных сигналов Wiegand, В:
- уровень логической «1»: не менее 4,3
- уровень логического «0»: не более 0,4
• Удаленность считывателя от контроллера при использовании удлиняющего кабеля5:
- по Wiegand, м: не более 50
- по RS-485, м: не более 50
- максимальная, м: 2006
• Средний срок службы, лет: 8
• Степень защиты оболочки: IP67 по EN 60529
• Класс защиты от поражения электрическим током: III по IEC 61140

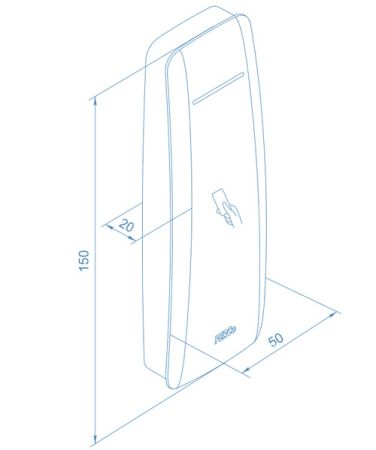

• Габаритные размеры считывателя (без учета кабеля), мм: 150×50×20
• Масса считывателя, г: не более 250

Устройство считывателя
Считыватель представляет собой блок в пластмассовом корпусе, на передней панели которого расположен динамический цветной светодиодный индикатор и обозначена область для предъявления карт доступа. Считыватель имеет встроенную звуковую индикацию.
Считывание кода подтверждается кратковременным звуковым сигналом.
Защита электроники от негативных воздействий окружающей среды обеспечивается за счет заливки его платы компаундом. Кабель для подключения считывателя выведен с его тыльной стороны. Кроме того, на тыльной стороне считывателя расположены пять перемычек проводом:
• перемычка XP3 белого цвета «Тип выходного интерфейса»:
− наличие перемычки – вывод данных осуществляется по интерфейсу RS-485,
− перемычка удалена (разрезана) – по интерфейсу Wiegand;
• три перемычки XP2 красного, желтого и синего цветов, определяющие работу в выбранном интерфейсе:
− для RS-485 – адрес считывателя;
− для Wiegand – вид формата интерфейса и вариант управления индикацией;
• перемычка XP1 черного цвета «Отключение концевого резистора» для шины RS-485:
− наличие перемычки – концевой резистор подключен, − перемычка удалена (разрезана) – концевой резистор отключен.
Для крепления считывателя к поверхности в комплект поставки входит металлическое основание. В металлическом основании предусмотрены 4 отверстия для крепления его шурупами к поверхности, на которой устанавливается считыватель. Считыватель кр

Принцип работы считывателя
Считыватель обеспечивает (заводская установка):
• считывание кода с идентификаторов Proximity с рабочей частотой 125 кГц производства HID Corporation, а также производства EM-Microelectronic SA1;
• чтение уникального идентификатора UID (с рабочей частотой 13,56 МГц) с карты или транспондера ISO/IEC 14443 A/MIFARE, в том числе с платежных карт с технологией бесконтактных платежей PayPass; а также чтение уникальных идентификаторов со смартфонов с функцией NFC.

Кроме того, с целью повышения уровня безопасности системы доступа предусмотрена возможность использования идентификационной информации ID из внутренней памяти карты или транспондера ISO/IEC 14443 A/MIFARE, при этом требуется дополнительное программирование считывателя мастер-картой.
Считывание кода происходит при поднесении идентификатора к считывателю. При этом идентификатор может находиться в кармане, в бумажнике или в любом другом радиопрозрачном контейнере (футляре).
Предельное расстояние, на котором считывателем обеспечивается считывание идентификаторов, зависит от типа идентификатора.
Во включенном состоянии считыватель излучает вблизи себя электромагнитное поле.
Идентификатор, оказываясь в этом поле, активизируется и начинает передавать индивидуальный кодированный сигнал, принимаемый считывателем.
Считыватель преобразует принятый сигнал в соответствии с требованиями используемого для связи с внешним устройством протокола и передает полученный код идентификатора в контроллер исполнительного устройства.

Особенности работы со смартфонами с функцией NFC
Чтобы смартфон использовать в качестве идентификатора доступа, необходимо, чтобы на нем была включена функция использования NFC (в настройках самого смартфона).
В смартфоне с ОС “Android” в качестве идентификатора доступа используется уникальный идентификатор, генерируемый приложением «PERCo.Доступ» (бесплатное, имеется на ресурсе «Google Play») двумя способами:
− либо случайным образом (вероятность совпадения идентификаторов ничтожно мала);
− либо по желанию пользователя можно использовать IMSI – индивидуальный номер абонента, ассоциированный с SIM-картой смартфона, в этом случае приложение может запрашивать доступ к контактам телефона.

Для корректной работы приложения «PERCo.Доступ» необходима версия ОС “Android” 5.0 и выше.
В смартфонах “Apple” (ОС “iOS”) в качестве идентификатора используется уникальный Token, привязанный к одной из банковских карт, эмулированных на смартфоне, (т.е. перед использованием в СКУД необходимо будет на смартфоне активировать именно эту банковскую карту), установка дополнительного приложения не требуется.

Для использования смартфона с функцией NFC в качестве идентификатора доступа необходимо:
1. В программном обеспечении СКУД PERCo в разделах, касающихся настройки работы с картами MIFARE, включить функцию использования смартфона (по умолчанию на считывателях и в программном обеспечении PERCo – включена).
2. При необходимости создать мастер-карту с данной конфигурацией и переконфигурировать ею все используемые в системе изделия со считывателями карт MIFARE (отдельные считыватели, считыватели в составе контроллеров и считыватели в составе электронных проходных, по умолчанию на всех изделиях установлена конфигурация для работы со смартфонами с NFC).
3. Занести идентификатор со смартфона в базу данных, как обычную карту доступа:
• вручную, получив номер идентификатора в смартфоне через приложение «PERCo.Доступ» (только для смартфонов на ОС “Android”);
• автоматически при помощи контрольного считывателя, подключенного к ПК с установленным ПО PERCo-Web, PERCo-S-20 или PERCo-S-20 «Школа».

Далее смартфон можно использовать в качестве идентификатора при проходах через считыватели:
- Для большинства современных смартфонов с ОС “Android” после загрузки приложения «PERCo.Доступ» для использования его в качестве идентификатора достаточно разблокировать смартфон и поднести его к считывателю (в настройках телефона обязательно должен быть разрешен обмен данными по NFC). Однако для некоторых моделей смартфонов может понадобиться каждый раз перед поднесением открывать приложение «PERCo.Доступ».
- Для смартфонов “Apple” (ОС “iOS”) достаточно приложить смартфон к считывателю, при этом смартфон должен автоматически перейти в режим “Apple Pay” (режим оплаты), и пройти аутентификацию (“Face ID” или “Touch ID”). При этом, если к идентификатору в СКУД PERCo привязана банковская карта, не установленная в смартфоне по умолчанию, то дополнительно еще ее придется выбрать из списка банковских карт, привязанных к смартфону.
Примечание: В СКУД PERCo для идентификации с помощью смартфона используются только такие данные, которые никаким образом не могут повлиять на уровень безопасности персональных данных владельца, в том числе и на безопасность данных о банковских картах.

Конфигурация считывателя для работы с картами Mifare
Примечание: Конфигурация считывателя – это полностью независимый процесс, во время которого считывателем игнорируются команды от контроллера.
Особенности работы с мастер-картами:
1. Мастер-карты служат для переноса файла конфигурации считывателей из компьютера в память считывателя и программируются с помощью контрольного считывателя.
Внимание! Запрограммировать как мастер-карту можно только карту стандарта MIFARE DESFire Ev1 (имеются в комплекте контрольного считывателя).
  При необходимости, при программировании мастер-карты можно изменить:
- вариант управления светодиодной индикацией, по умолчанию установлено «singleline» (управление индикацией по одной линии);
- формат выходных данных, по умолчанию установлено Wiegand-26;
- возможность считывания кода с идентификаторов HID и ЕММ, по умолчанию установлено «да».
Порядок программирования мастер-карты (как первичной, так и всех последующих)
осуществляется в ПО систем PERCo-Web, PERCo-S-20, PERCo-S-20 «Школа» и приведен в руководствах администратора для данных ПО.
2. Каждая конфигурация считывателей имеет порядковый номер (далее – уровень конфигурации), который автоматически увеличивается на 1 при каждом ее изменении (на ПК всегда хранится только текущий уровень конфигурации).
3. При записи конфигурации считывателей на мастер-карту в нее записывается и текущий уровень конфигурации.
4. Считыватель с заводскими установками воспримет как мастер-карту только первичную мастер-карту (с первым уровнем конфигурации).
5. Считыватель с установленной пользователем конфигурацией воспримет как мастеркарту только ту мастер-карту, чей уровень выше текущего уровня конфигурации.
6. После успешной конфигурации считывателя использованная мастер-карта больше не будет являться для него мастер-картой, т.к. теперь записанный на нее уровень конфигурации не будет выше записанного в память считывателя.

Алгоритм программирования считывателей с помощью мастер-карты:
1. Запрограммируйте в ПО мастер-карту.
2. Поднесите мастер-карту к считывателю. Если мастер-карта корректна для данного считывателя и уровень конфигурации ее выше, чем записанный в считывателе, то считыватель воспримет ее как мастер-карту и перейдет в состояние «Ожидание конфигурации».
3. До истечения 10 секунд после первого поднесения еще раз поднесите к считывателю эту же мастер-карту. Считыватель считает с нее данные новой конфигурации, запишет их себе в энергонезависимую память и на 1 сек перейдет в состояние «Конфигурация изменена» (индикацию данного состояния см. табл. 1). После этого считыватель перейдет к работе с установками из новой конфигурации.
Если в течение 10 секунд не будет второго поднесения мастер-карты, то считыватель не изменит свою конфигурацию, при этом данная мастер-карта останется для него действующей. Считыватель перейдет из состояния «Ожидание конфигурации» в предыдущее состояние.
4. Одной из степеней защиты мастер-карты является ее пароль. Рекомендации по паролям для мастер-карт приведены в руководстве по эксплуатации контрольного считывателя.
При конфигурации считывателя первичной мастер-картой пароль для нее, установленный на заводе-изготовителе, изменяется на новый, заданный в ПО. При следующей конфигурации считыватель воспримет как мастер-карту только мастер-карту с этим паролем.
При возникновении необходимости изменить пароль мастер-карты (например, в случае его возможной дискредитации) запрограммируйте в ПО мастер-карту с информацией о переходе на новый пароль и переконфигурируйте ею все используемые в системе изделия со считывателями карт MIFARE, которые программируются мастер-картой (просто считыватели, считыватели в составе контроллеров и считыватели в составе электронных проходных), в том числе и временно выключенные.
Примечание: Если считыватель какого-либо изделия (с ненулевым уровнем конфигурации) не был переконфигурирован мастер-картой с переходом на новый пароль, а пароль поменялся еще раз, то данный считыватель необходимо будет конфигурировать дважды – сначала мастер-картой с предыдущим изменением пароля, а потом мастеркартой с новым изменением пароля. Если мастер-карты с предыдущим изменением пароля нет (потеряна, перезаписана и т.п.), то изделие с данным считывателем необходимо прислать на завод-изготовитель для его сброса к заводским установкам, после этого его можно будет сконфигурировать, создав первичную мастер-карту с переходом на последний пароль. Аналогично следует поступать при добавлении в систему новых считывателей с заводскими установками.

Варианты индикации считывателя при конфигурации
Ожидание после первого предъявления мастер-карты:
- Световая индикация: попеременное мигание красным, желтым и зеленым цветом с частотой 2 Гц
- Звуковая индикация: 0,2 сек
Успешная конфигурация считывателя (второе предъявление мастер-карты):
- Световая индикация: зеленого цвета
- Световая индикация: 1 се
