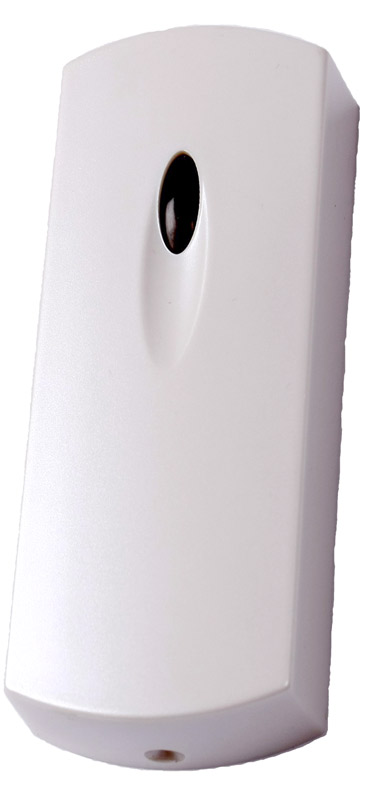

Считыватель используется в системах контроля и управления доступом в качестве считывателя идентификаторов (бесконтактных proximity-карт, брелоков) стандартов ЕМ-Marine и HID для передачи кода считанного идентификатора по протоколу Dallas Touch Memory или Wiegand 26. Считыватель позволяет в системах СКУД одновременное использование идентификаторов стандартов EM-Marine и HID.
Работа считывателя
Работа считывателя без использования внешнего управления индикацией:
1. При поданном питании, когда в поле считывателя нет идентификатора, светодиод горит красным цветом.
2. В момент поднесения идентификатора происходит чтение его номера. Если это удалось, то светодиод кратковременно меняет свое свечение на зеленый цвет и после этого гаснет, одновременно выдается короткий звуковой сигнал зуммера.
3. Пока идентификатор находится в поле считывателя - светодиод выключен.
Внешнее управление звуком, красным и зеленым цветом светодиода осуществляется замыканием соответствующего управляющего контакта на общий контакт (GND).
Внешняя индикация может работать в совокупности с внутренней индикацией: по умолчанию используется внутреннее управление и для световой, и для звуковой индикации; после первой подачи внешнего управляющего сигнала, например, для световой индикации, этот вид индикации переходит на внешнее управление; звуковая же индикация останется на внутреннем управлении.
Характеристики:
• Рабочая частота, кГц: 125
• Тип используемых идентификаторов: EM-Marine и HID
• Определение стандарта карты: автоматическое, без дополнительных настроек
• Дальность считывания, см: 6-10
• Выходной протокол: Dallas Touch Memory , Wiegand-26
• Удалённость считывателя от контроллера в режиме:
- Dallas Touch Memory , м: до 15
- Wiegand-26, м: до 100
• Подтверждение считывания карты: сигнал зуммера, двухцветный светодиод
• Индикация: внутренняя и от внешнего управления
• Напряжение питания постоянного тока, В: 12
• Потребление тока в режиме ожидания карты, мА: не более 35
• Материал корпуса: ABC-пластик
• Размеры, мм: 115х45х22
Монтаж и подключение
Считыватель монтируется на плоской поверхности, в месте, обеспечивающем беспрепятственное поднесение к нему идентификатора.
1. Разметьте и просверлите отверстия для крепления под размер отверстий считывателя
2. Подсоедините провода к разъёму считывателя в соответствии с таблицей 1.
3. Заизолируйте провода в местах соединения.
4. Подайте питание на считыватель - загорится красный светодиод.
5. Проверьте работоспособность считывателя поднесением идентификатора.
6. Установите считыватель и закрепите его винтами.
7. Установите декоративную крышку и закрепите её винтом.
*Не устанавливать считыватели на расстоянии ближе 10 см друг от друга!
**Для обеспечения удаленности установки считывателя от контроллера (указанной в характеристиках) необходимо использовать UTP кабель с витой парой соответствующий стандарту CAT5e:
- при подключении по iButton один провод витой пары подключается на GND, второй - на DATA0;
- при подключении по Wiegand-26 первая витая пара подключается между GND и DATA0, а вторая витая пара подключается между и GND и DATA0.
Бренд считывателя | Iron Logic |
Тип считывателя | Для СКУД |
Вид считывателя | Бесконтактный RFID |
Исполнение | Уличное |
Материал корпуса | Пластик |
Интерфейс связи с контроллером | Wiegand-26, Touch Memory (1-Wire, iButton) |
Количество поддерживаемых форматов | Двухформатный |
Поддерживаемые форматы | Em-Marine, HID Proximity |
Рабочая частота | 125 - 134 кГц (LF) |
Дальность считывания | от 6 до 15 см |
Индикация | Световая/Звуковая |
Напряжение питания | 8...18 В |
Потребляемый ток, макс. | 50 мА |
Габариты | 115х45х22 мм |
Рабочая температура | от -40°C до +50°C |
Цвет | Бежевый, серый |
Гарантия | 1 год |
Страна производства | Россия |
