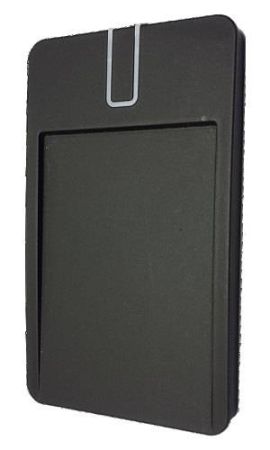

Считыватель настольный Gate-USB-BLE для Mifare, EM/HID и мобильных идентификаторов.
Мультиформатный настольный считыватель Gate-USB-BLE предназначен для считывания мобильных (Mobile-ID) идентификаторов посредством Bluetooth и бесконтактных идентификаторов формата Mifare, EM/HID (ASK/FSK 125КГц), и передачи их кодов в ПК при подключении по интерфейсу USB. Считыватель обеспечивает процедуру выдачи мобильного идентификатора в мобильное приложение смартфона. Мультиформатность считывателя обеспечивает высокую эффективность его использования в процессе постепенного перевода объекта с карт EM/HID (125КГц) на карты Mifare.
Защищенный режим
Считыватель можно использовать в составе защищенных систем с использованием режима персонификации. Поддерживается режим персонификации (установка режима шифрования и пользовательского номера карты) для мобильных идентификаторов и идентификаторов с Mifare®, что позволяет увеличить их крипто и имитостойкость в системах доступа. Поддерживаются 2 режима персонификации – со статическим ключом шифрования, и режим с диверсификацией ключей, когда ключ шифрования формируется на основе уникальных данных карты Mifare®. С картами Mifare поддерживается работа в режимах SL1 и SL3. При работе с мобильными идентификаторами также имеется возможность включения шифрования канала связи Bletooth.
Считыватель выполнен в пластиковом корпусе с встроенным кабелем USB. Считыватель снабжен трехцветным индикатором и встроенным зуммером. В дежурном режиме горит красный светодиод, сигнализируя о наличии питания.
Технические характеристики:
• Идентификаторы: Mifare® Plus и Mifare® Classic (чтение и запись) Em-Marine (ASK), HID (FSK) 125КГц Mobil-ID
• Дальность считывания карт: 1-5 см
• Дальность считывания Mobil-ID: 0 - 20 см
• Интерфейс: USB
• Напряжение питания: USB 2.0 (5B)
• Индикация считывания: двухцветный светодиод и встроенный зуммер
• Материал корпуса: пластик
• Цвет крышки: черный
• Условия эксплуатации: температура: -5 +55°С
• Влажность: 95% без конденс.
• Размеры: 112 х 66 х 14 мм
• Вес: 120 грамм
Работа считывателя
Считывание кода идентификатора
При поднесении бесконтактного идентификатора происходит считывание его кода. Корректное чтение индицируется встроенным зуммером и светодиодом: синего цвета — при считывании Mobile-ID; зеленого — при считывании карточки Mifare, ASK, FSK. При удержании карточки в поле горит зеленый свет. Считывание следующего идентификатора возможно через 0,5 секунды после вынесения предыдущего индикатора из рабочей зоны считывателя.
Режим персонификации
Для идентификаторов Mifare®, Mifare® Plus и Mobile-ID поддерживается режим персонификации. В этом режиме считыватели в системе считывают коды только тех идентификаторов, которые зашифрованы известным паролем. Пароль задается при программировании считывателя. Этот режим поддерживают считыватели Gate-Reader-BLEMF и Gate-Reader-BLE-Multi. Настольный считыватель Gate-USB-BLE предоставляет возможность подготовки таких идентификаторов: для Mifare — шифрование секторов данных и установки пользовательского номера карты; для Mobile-ID — установку ключа шифрования.
Программирование считывателя
Скачайте и установите на смартфон мобильное программное обеспечение PW Config (Android). С его помощью выполняется полная настройка считывателя. Переведите считыватель в режим программирования — разместите на считывателе мастер карту. Внимание! Если мастер карта не задана, соединение возможно без авторизации. В противном случае при попытке соединения в окне программы будет выдано сообщение о невозможности доступа.
Запустите PW Config, нажмите кнопку «Поиск», начнется поиск устройств. После сканирования выберите настольный считыватель из списка и нажмите кнопку «Подключиться» - будет выполнено считывание конфигурации.
После успешного считывания конфигурации будет доступно основное меню, с помощью которого можно настроить настольный считыватель, пополнить список мобильных идентификаторов, сохранить или восстановить конфигурацию (шаблон) для дальнейшего программирования, обновить прошивку, заменить мастер карту.
В разделе «Настройки» можно посмотреть серийный номер и версию прошивки, остаток мобильных идентификаторов, установить с какими типами идентификаторов работает считыватель и др. Также можно включить режим персонификации, установив пароль шифровния (8 символов) для мобильных идентификаторов.
После настройки работы настольного считывателя в главном меню будет доступен пункт «Записать в устройство». При его нажатии конфигурация будет записана в устройство.
Выдача мобильных идентификаторов
Настольный считыватель используется для выдачи мобильных идентификаторов из выделенного списка. Базовая поставка включает 5 идентификаторов. Дополнительные лицензии можно заказывать и записывать в устройство. Для локальной выдачи нового мобильного идентификатора:
- перевести считыватель в режим программирования — разместить мастер-карту на считывателе;
- поднести смартфон пользователя к настольному считывателю и в настройках приложения Mobile ID нажать кнопку «Получить от Desktop» (при этом приложение устанавливает связь с настольным считывателем и получает мобильный идентификатор из списка);
- код полученного идентификатора выводится в СОМ-порт (передается в СКУД). -
Артикул 613024787 Тип считывателя Для СКУД Вид считывателя Бесконтактный RFID Исполнение Для помещений Материал корпуса ABS пластик Количество поддерживаемых форматов Мультиформатный Поддерживаемые форматы Мультиформатный, Em-Marine, Mifare Classic, Mifare Plus, HID Proximity, BLE (Bluetooth), Мобильный идентификатор Рабочая частота 125 - 134 кГц (LF), 13.56 МГц (HF) Дальность считывания от 6 до 15 см Клавиатура Нет Индикация Световая/Звуковая Напряжение питания 5 В Габариты 112х66х14 мм Вес 0.12 кг Рабочая температура от -5°C до +55°C Рабочая влажность не выше 95% без конденсации Гарантия 1 год Страна производства Россия
