Радиоканальный BLE считыватель Gate-Reader-Mobile-Light предназначен для работы в составе систем контроля и управления доступом
(СКУД) в жилые и производственные помещения совместно с мобильными идентификаторами (МИ) в виде радиобрелоков Gate-TX-BLE и мобильных BLE меток в приложениях Gate-Mobile-Light на смартфонах (сейчас только под Android, позже планируется и под iOS). Мобильное приложение пользователя, после загрузки и установки в смартфон, обеспечивает автоматическое формирование кода МИ на основе внутреннего генератора случайных чисел, с возможностью смены кода и отправки его администратору СКУД. Скачивание приложения и генерация кода производится бесплатно. В аппаратных брелоках Gate-TX-BLE уникальный код МИ задается при производстве.
Считыватель обеспечивает чтение кодов мобильных идентификаторов (брелоков или смартфонов) и передачу этих кодов в контроллер СКУД по интерфейсу Wiegand.
Кроме того, при подключении считывателя по USB, имеется возможность его использования в качестве настольного считывателя для занесения кодов идентификаторов в ПО СКУД (технология в стадии разработки).
Считыватель имеет три интерфейса:
- радиоинтерфейс BLE-RN: для обеспечения обмена данными с МИ (брелоки или смартфоны) с целью считывания кода идентификатора, а также для настройки считывателя через мобильное приложение Gate-Mobile-Light-Config;
- проводной интерфейс Wiegand-26: для передачи считанного кода идентификатора в контроллер СКУД;
- USB: для подключения к АРМ СКУД в качестве настольного считывателя (в разработке).
Считыватель обеспечивает настройку и реализацию следующих параметров:
- пароль администратора (4х-значный цифровой код. По умолчанию: 1234);
- дальность обнаружения метки (в условных единицах от 1 до 10);
- звуковая сигнализация при выдаче кода по Wiegand (вкл/выкл);
- автоматический режим «свободные руки» (вкл/выкл; только с брелоками Gate-TX-BLE);
- таймаут между выдачей кодов в контроллер в режиме «свободные руки» (от 1 до 10 сек).
Режимы работы:
- обычный (чтение кодов только от нажатия кнопки на брелоке или в моб. приложении);
- автоматический (чтение автопосылок от брелоков, дополнительно к обычному режиму).
Технические характеристики:
• Напряжение питания: 12 В пост.тока ± 10%
• Потребляемый ток: не более 100 mA
• Рабочая частота: 2.4 ГГц (BLE)
• Выходной интерфейс: Wiegand-26
• Температура: от - 20°C до +50°C
• Относительная влажность: не более 90% (б/конд.)
• Габариты корпуса (ШхВхГ): 70х36х22мм
Конструкция, подключение, настройка

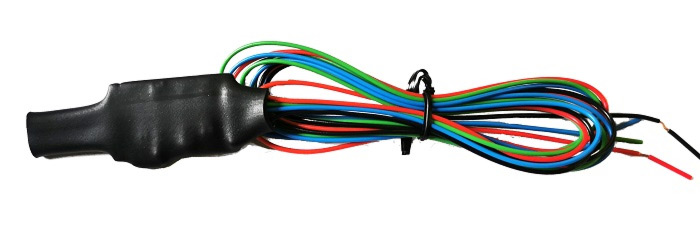

Считыватель поставляется в 2х вариантах исполнения: в корпусе, и в бескорпусном исполнении (для встраивания его в другие изделия). В первом варианте считыватель представляет собой электронную плату, закрепленную и залитую компаундом в пластиковом корпусе. Для подключения к контроллеру СКУД считыватель оборудован 4х проводным цветным кабелем: Черный — земля; Красный — питание (+12V); Зеленый — Data0; Синий — Data1.
Длина кабеля: 0.6-1 м.
Размеры платы считывателя без корпуса: 40×27×7мм.
Для подключения к ПК используется разъем Micro USB (технология в разработке).
Установка параметров считывателя производится по интерфейсу BLE из мобильного приложения конфигуратора Gate-Mobile-Light-Config (разработано только под Android; скачивается и устанавливается бесплатно). Подключение к считывателю по интерфейсу BLE доступно только в течение 10 минут после подачи питания. Доступ в приложение осуществляется по паролю администратора (пароль по умолчанию – 1234). Аппаратный сброс пароля к заводскому значению осуществляется в момент подачи питания при предварительном замыкании на считывателе проводов Data1 и Data0.
Настройка границы зоны условной «дальности» считывания кодов МИ отображается в условных единицах от 1 до 10 в виде минимального порога мощности обрабатываемых сигналов от МИ. Фактическая граница мощности («дальность») задается инсталлятором путем выбора и тестирования значения данной регулировки непосредственно в точке эксплуатации. Кроме того, нужно учитывать, что мощность сигнала («дальность») зависит от типа носителя (смартфон или брелок), а также от конкретной модели смартфона.
При получении кода МИ от кнопки в мобильном приложении или от кнопки на брелоке, в любом режиме, считыватель передает этот код на выход Wiegand сразу же, без ожидания.
При работе с брелоками Gate-TX-BLE в автоматическом режиме "свободные руки" считыватель воспринимает и обрабатывает посылки достаточной мощности, сформированные как по кнопке, так и автоматически. Брелок формирует автоматические посылки кода с частотой 1 раз в секунду. После считывания и выдачи в контроллер очередного кода, запускается интервал ожидания, заданный в настройках приложения Конфигуратора. Значение по умолчанию - 5 сек при диапазоне 1-10 сек. По окончанию периода ожидания, код очередной считанной автопосылки сразу же передается на выход Wiegand. В случае обнаружения в заданной зоне считывания (в зоне достаточной мощности) нескольких МИ на выход Wiegand выдается код МИ с наибольшей мощностью на момент анализа при окончании интервала ожидании.
Встроенный звуковой бипер используется для подтверждения факта выдачи кода Wiegand в контроллер, при включении данной опции в интерфейсе приложения Конфигуратора.
Состояние по умолчанию — выключено.
Монтаж считывателя
Корпус считывателя предусматривает крепление под винт. Максимальная длина кабеля UTP 5 кат. для подключения считывателя к контроллеру СКУД по интерфейсу Wiegand — 50 метров. Установка считывателя должна производиться в месте, защищенном от влаги и атмосферных воздействий, на расстоянии не менее одного метра от силовых кабелей и иных источников электромагнитного излучения
Бренд считывателя | Gate |
Тип считывателя | Для СКУД |
Вид считывателя | Бесконтактный RFID |
Исполнение | Уличное |
Материал корпуса | Пластик |
Интерфейс связи с контроллером | Wiegand-26 |
Количество поддерживаемых форматов | Одноформатный |
Поддерживаемые форматы | BLE (Bluetooth) |
Дополнительные интерфейсы | USB |
Рабочая частота | 2.4 ГГц |
Напряжение питания | 12 В |
Потребляемый ток, макс. | 100 мА |
Рабочая температура | от -20°C до +50°C |
Рабочая влажность | не выше 90% без конденсации |
Гарантия | 1 год |
Страна производства | Россия |
