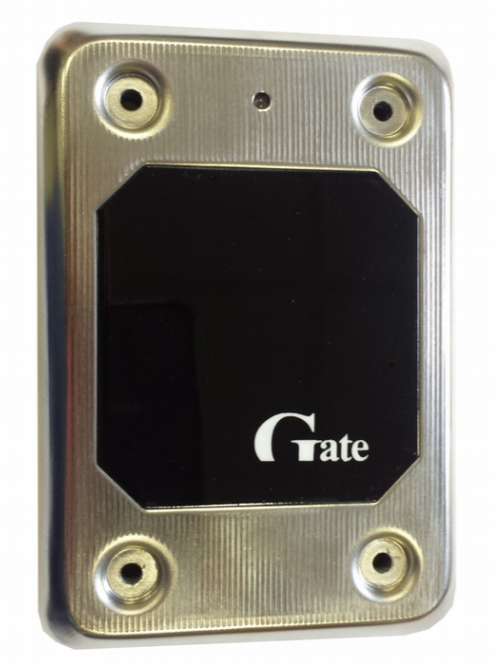

Считыватель Gate-Reader-BLE-Multi-metall для Mifare, EM/HID и мобильных идентификаторов

Считыватель Gate-Reader-BLE-Multi-metall для Mifare, EM/HID и мобильных идентификаторов

Мультиформатный считыватель Gate-Reader-BLE-Multi-metall предназначен для считывания мобильных (Mobile-ID.) идентификаторов посредством Bluetooth и бесконтактных идентификаторов формата Mifare, EM/HID (ASK/FSK 125 КГц), и передачи их кодов в систему контроля и управления доступом (СКУД) при подключении к контроллерам СКУД по интерфейсу Wiegand. Наличие режима «Шлагбаум» с дальностью считывания мобильных идентификаторов до 10 метров позволяет использовать считыватель в точках автомобильных проездов. Мультиформатность считывателя и возможность отключения любого формата обеспечивают высокую эффективность его использования в процессе постепенного перевода объекта с карт EM/HID (125 КГц) на карты Mifare.

Технические характеристики:
• Идентификаторы: Mifare® Plus и Mifare® Classic, Em-Marine (ASK), HID (FSK) 125 КГц)
• Дальность считывания карт: 1 - 5 см
• Дальность считывания Mobile-ID:
- 0 - 10 см (в режиме Тонкая Дверь)
- 0 - 60 см (в режиме Дверь)
- 1 - 10 м (в режиме Шлагбаум)
• Интерфейс: Wiegand 26 (32,34,37,40,42,56,58,64)
• Напряжение питания: +9 … +15 В DC
• Потребление: не более 90 мА
• Индикация считывания: двухцветный светодиод и встроенный зуммер
• Материал корпуса: металл нерж.
• Цвет крышки: черный
• Условия эксплуатации температура: -40 +60°С, IP65
• Влажность: 100% без конденс.
• Размеры и масса: 80 х 114 х 16 мм , 260 г

Защищенный режим
Считыватель можно использовать в составе защищенных систем с использованием режима персонификации.
Поддерживается режим персонификации (установка режима шифрования и пользовательского номера карты) для мобильных идентификаторов и идентификаторов с Mifare®, что позволяет увеличить их крипто и имитостойкость в системах доступа. Поддерживаются 2 режима персонификации – со статическим ключом шифрования, и режим с диверсификацией ключей, когда ключ шифрования формируется на основе уникальных данных карты Mifare®.
С картами Mifare поддерживается работа в режимах SL1 и SL3. При работе с мобильными идентификаторами также имеется возможность включения шифрования канала связи Bletooth.

Работа считывателя
Считывание кода идентификатора
При поднесении бесконтактного идентификатора происходит считывание его кода. Корректное чтение индицируется встроенным зуммером и светодиодом в соответствии с настройками. Считывание следующего идентификатора возможно через 0,8 секунды после вынесения предыдущего индикатора из рабочей зоны считывателя.

Считывание кода мобильного идентификатора Android IOS
На смартфоне должно быть установлено приложение и получен мобильный идентификатор. С помощью мобильного приложения выполняется получение, хранение мобильного ID) и передача его кода между считывателем и смартфоном по интерфейсу BLE (Bluetooth Low Energy). Примечание: для работы приложения по BLE должна быть включена служба местоположения.
Для считывания мобильного идентификатора поднесите смартфон к считывателю (расстояние 10 – 40см в режиме Дверь) и нажмите в приложении кнопку "Открыть". При этом будет выполнен обмен данными. Имеется возможность включения режима инициации обмена при активации экрана смартфона. Корректное чтение индицируется встроенным зуммером и светодиодом согласно типа интерфейса и варианта индикации.

Режим персонификации
Для идентификаторов Mifare®, Mifare® Plus и Mobile-ID) считыватель поддерживает режим персонификации. В этом режиме считываются коды только тех идентификаторов, которые зашифрованы известным паролем. Пароль задается при программировании считывателя.

Программирование считывателя Android
Для настройки считывателя скачайте и установите мобильное приложение PW Config (Android).
Запустите приложение PW Config, нажмите кнопку "Поиск". На экране будет отображен список найденных устройств. Выберите считыватель из списка и нажмите кнопку «Подключиться», код инженера по умолчанию: 1234. Если код инженера не задан, то требуется ввести считыватель в режим исходного программирования – замкните выводы D)0 (зеленый) и D)1 (белый) между собой и подайте питание, заново произведите операцию установления связи со считывателем.
После успешного считывания конфигурации будет доступно основное меню, в котором можно настроить считыватель (в т.ч. задать код инженера), сохранить или восстановить его конфигурацию (шаблон). В разделе "Настройки" можно посмотреть серийный номер и версию микропрограммы устройства, установить с какими типами идентификаторов работает считыватель, тип выходного интерфейса и режимы индикации.

Имеется возможность выбора отдельного типа идентификаторов, либо их сочетаний.
В этом же приложении можно настроить персонификацию, установив пароль шифрования, область данных для чтения и режим шифрования – с диверсификацией или без. Длина пароля шифрования:
- для идентификаторов Mobile-ID) – 8 шестнадцатеричных символов
- для идентификаторов Mifare® – 12 шестнадцатеричных символов
- для идентификаторов Mifare® Plus в режиме SL1 - 12 шестнадцатеричных символов
- для идентификаторов Mifare® Plus в режиме SL3 - 32 шестнадцатеричных символа

По умолчанию в считывателе установлены настройки:
• Код инженера: 1234;
• Считыватель: Mifare, ASK, FSK, Bluetooth;
• Выходной интерфейс: Wiegand26;
• Фасилити код: нет;
• Шифровать: нет;
• Индикация в режиме ожидания: Зел.-Внешний, Крас.-Инверсия, Бип-внешний;
• В режиме чтения: зеленый, бип; Продолжительность: 80мс;
• Тип точки прохода для Mobile-ID): дверь.

Примечание: Считыватель оборудован встроенной функцией обнаружения и блокировки чтения клонов идентификаторов Mifare на базе болванок Mifare Zero. Т.о., даже в режиме чтения UID), без использования защищенного режима SL3, обеспечивается защита системы доступа от использования клонов идентификаторов.
