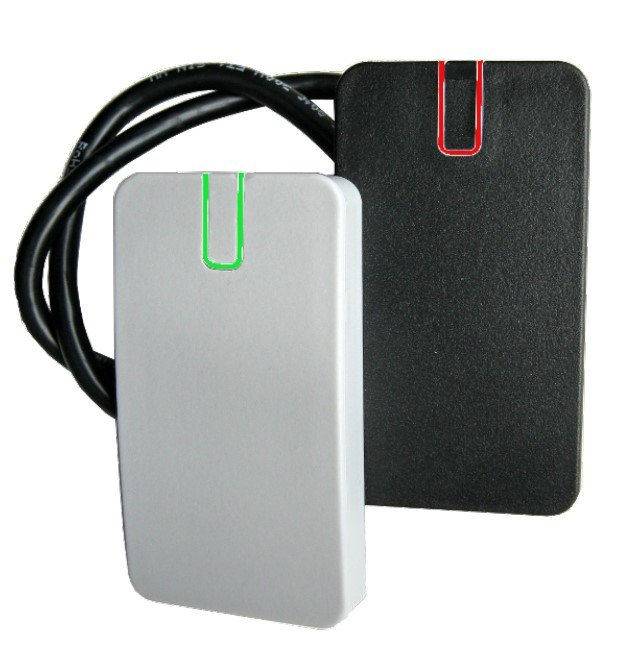

Считыватель Gate-Reader-BLE-MF для Mifare и мобильных идентификаторов.
Считыватель Gate-Reader-BLE-MF предназначен для считывания мобильных (Mobil-ID) идентификаторов посредством Bluetooth и бесконтактных идентификаторов формата Mifare и передачи их кодов в систему контроля и управления доступом (СКУД) при подключении к контроллерам СКУД по интерфейсу Wiegand. Наличие режима «Шлагбаум» с дальностью считывания мобильных идентификаторов до 7 метров позволяет использовать считыватель в точках автомобильных проездов.
Защищенный режим
Считыватель можно использовать в составе защищенных систем с использованием режима персонификации. Поддерживается режим персонификации (установка режима шифрования и пользовательского номера карты) для мобильных идентификаторов и идентификаторов с Mifare®, что позволяет увеличить их крипто и имитостойкость в системах доступа. Поддерживаются 2 режима персонификации – со статическим ключом шифрования, и режим с диверсификацией ключей, когда ключ шифрования формируется на основе уникальных данных карты Mifare®. С картами Mifare поддерживается работа в режимах SL1 и SL3. При работе с мобильными идентификаторами также имеется возможность включения шифрования канала связи Bletooth.
Считыватель выполнен в пластиковом корпусе в составе электронного модуля считывателя, залитого компаундом, задней крепежной пластины и декоративной крышки. Считыватель снабжен 8-ми жильным цветным кабелем для подключения к контроллеру СКУД или ПК.
Для подключения рекомендуется кабель UTP с сечением каждого провода не менее 0,22 мм2. Сигналы DATA 0 и DATA 1 рекомендуется передавать в отдельных повитых парах с замыканием второго повивающего проводника на GND контроллера СКУД. При использовании настроек по умолчанию для управления индикацией считывателя требуется замкнуть коричневый, оранжевый и синий провода на выход управления индикацией контроллера СКУД. Пример схемы подключения к контролерам Gate-8000 приведен на рисунке. Во избежание взаимных помех и двойного считывания не рекомендуется располагать считыватели ближе 20 см друг от друга.
Технические характеристики:
• Идентификаторы: Mifare® Plus и Mifare® Classic Mobil-ID
• Дальность считывания карт: 1-5 см
• Дальность считывания: Mobil-ID: 0 - 60 см (в режиме Дверь), 1 - 7 м (в режиме Шлагбаум)
• Интерфейс: Wiegand 26 (32,34,37,40,42,56,58,64), RS232
• Напряжение питания: +9 … +16 В DC
• Потребление: не более 80 мА
• Индикация считывания: двухцветный светодиод и встроенный зуммер
• Материал корпуса: пластик ABS
• Цвет крышки: черный, серый
• Условия эксплуатации: - температура: -40 +60°С
• Влажность: 100% без конденс.
• Размеры: 80 х 45 х 12,5 мм
• Вес: 70 грамм
Работа считывателя
Считывание кода идентификатора
При поднесении бесконтактного идентификатора происходит считывание его кода. Корректное чтение индицируется встроенным зуммером и светодиодом в соответствии с настройками. Считывание следующего идентификатора возможно через 0,8 секунды после вынесения предыдущего индикатора из рабочей зоны считывателя.
Считывание кода мобильного идентификатора
На смартфоне должно быть установлено приложение и получен мобильный идентификатор. С помощью мобильного приложения выполняется получение, хранение мобильного ID и передача его кода между считывателем и смартфоном по интерфейсу BLE (Bluetooth Low Energy).Для считывания мобильного идентификатора поднесите смартфон к считывателю (расстояние 10 – 40см в режиме Дверь) и нажмите в приложении кнопку "Открыть". При этом будет выполнен обмен данными. Имеется возможность включения режима инициации обмена при активации экрана смартфона. Корректное чтение индицируется встроенным зуммером и светодиодом согласно типа интерфейса и варианта индикации.
Режим персонификации
Для идентификаторов Mifare®, Mifare® Plus и Mobile-ID считыватель поддерживает режим персонификации. В этом режиме считываются коды только тех идентификаторов, которые зашифрованы известным паролем. Пароль задается при программировании считывателя.
Программирование считывателя
Скачайте и установите мобильное программное обеспечение PW Config (Android). С его помощью выполняется полная настройка считывателя. Для перевода считывателя в режим программирования – замкните выводы D0 (зеленый) и D1 (белый) между собой и подайте питание. Запустите приложение PW Config, нажмите кнопку "Поиск", начнется поиск устройств и на экране будет отображен список найденных устройств. Выберите считыватель из списка и нажмите кнопку «Подключиться», при этом из считывателя будет считана таблица конфигурации.
Примечания:
1. для работы приложения по BLE должны быть включены службы местоположения;
2. при попытке соединения, без авторизации в окне программы приложения будет выведено сообщение о невозможности доступа).
После успешного считывания конфигурации будет доступно основное меню, в котором можно настроить считыватель, сохранить или восстановить его конфигурацию (шаблон). В разделе "Настройки" можно посмотреть серийный номер и версию микропрограммы устройства, установить с какими типами идентификаторов работает считыватель, тип выходного интерфейса и режимы индикации. В этом же приложении можно настроить персонификацию, установив пароль шифрования, область данных для чтения и режим шифрования – с диверсификацией или без.
Длина пароля шифрования:
- для идентификаторов PW-ID – 8 шестнадцатеричных символов
- для идентификаторов Mifare® – 12 шестнадцатеричных символов
- для идентификаторов Mifare® Plus в режиме SL1 - 12 шестнадцатеричных символов
- для идентификаторов Mifare® Plus в режиме SL3 - 32 шестнадцатеричных символа.
По умолчанию в считывателе установлены настройки:
Код инженера: 1234; Считыватель: Mifare, Bluetooth; Выходной интерфейс: Wiegand26; Фасилити код: нет; Шифровать: нет; Индикация в режиме ожидания: Зел.-Внешний, Крас.-Инверсия, Бип-внешний; В режиме чтения: зеленый, бип; Продолжительность: 80мс; Тип точки прохода для Mobile-ID: дверь.
-
Артикул 04-04-002 Тип считывателя Для СКУД Вид считывателя Бесконтактный RFID Исполнение Для помещений Материал корпуса ABS пластик Количество поддерживаемых форматов Двухформатный Поддерживаемые форматы Mifare Classic, Mifare Plus, BLE (Bluetooth) Рабочая частота 13.56 МГц (HF) Дальность считывания до 700 см Клавиатура Нет Индикация Световая/Звуковая Напряжение питания 9...16 В Потребляемый ток, макс. 80 мА Габариты 80х45х12.5 мм Вес 0.07 кг Рабочая температура от -40°C до +60°C Рабочая влажность 10% - 100% без конденсации Гарантия 1 год Страна производства Россия
