Транспортный радиационный монитор на базе измерителя-сигнализатора СРК-АТ2327 с четырьмя блоками детектирования БДКГ-19 предназначен для автоматического контроля транспортных средств на въездных и выездных КПП, пунктах радиационного контроля и режимных объектах. Комплекс обеспечивает обнаружение источников гамма-излучения при движении транспорта, регистрируя превышение установленных порогов и передавая сигнал тревоги оператору системы безопасности. Высокая чувствительность детекторов и оптимальная геометрия размещения обеспечивают надёжный контроль крупных транспортных средств.

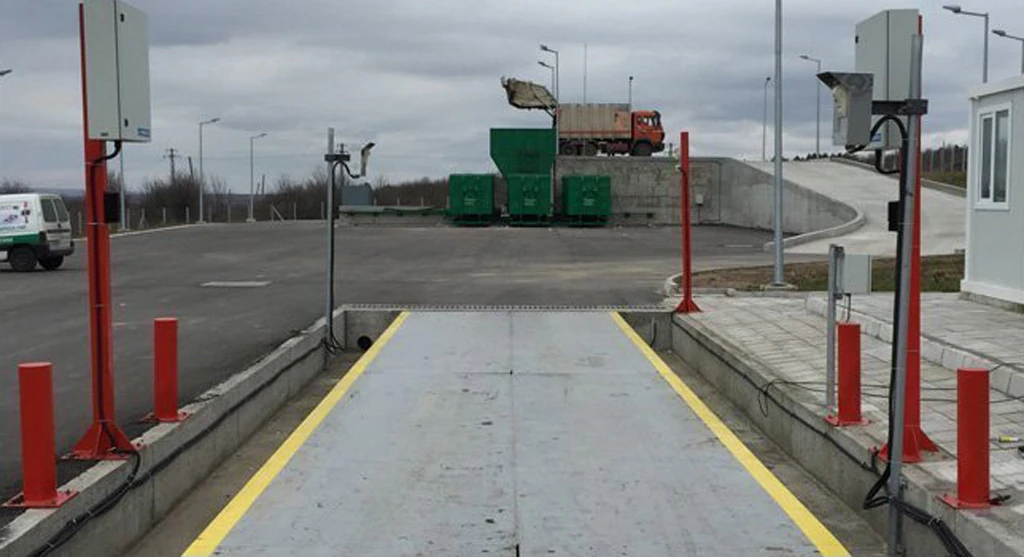

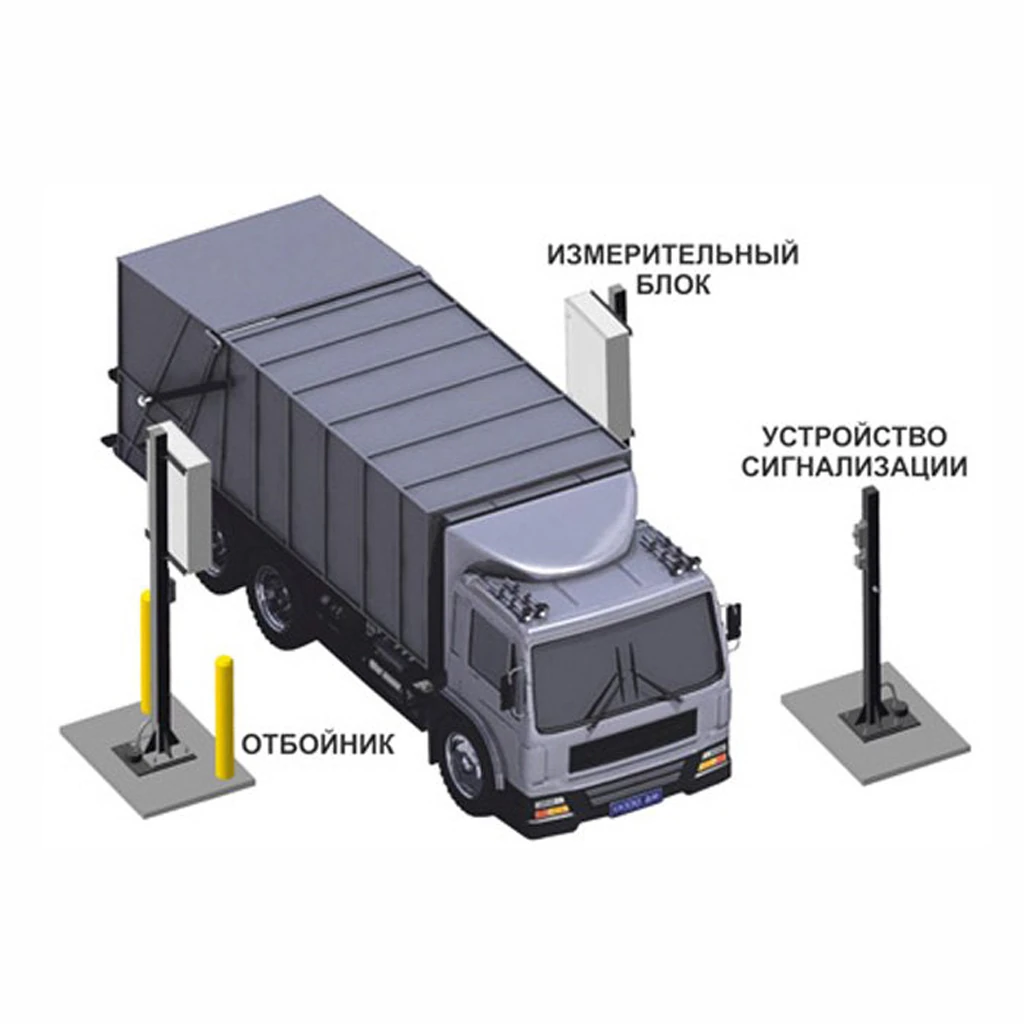

В основе системы используется измеритель-сигнализатор СРК-АТ2327, выполняющий непрерывное измерение мощности дозы и управление пороговой сигнализацией. Четыре высокочувствительных сцинтилляционных детектора БДКГ-19 с кристаллом NaI(Tl) установлены по обеим сторонам транспортного проезда, что обеспечивает широкую зону контроля и повышенную вероятность обнаружения слабых и экранированных источников. При превышении заданных уровней комплекс автоматически формирует звуковую и световую сигнализацию, а также передаёт данные на пульт управления.
Монитор рассчитан на круглосуточную эксплуатацию в различных климатических условиях, устойчив к воздействию низких и высоких температур, вибраций и повышенной влажности. Система поддерживает подключение к сети радиационного мониторинга, передачу данных по интерфейсу RS-485 и может интегрироваться в единые комплексы физической защиты предприятия. Модульная конструкция облегчает обслуживание, замену блоков и расширение функциональности.
Особенности
- Базируется на измерителе-сигнализаторе СРК-АТ2327.
- Четыре сцинтилляционных детектора БДКГ-19 (NaI(Tl)) для расширенной зоны контроля.
- Высокая чувствительность к источникам гамма-излучения.
- Автоматическая пороговая сигнализация при превышении уровня.
- Круглосуточная работа и устойчивость к климатическим воздействиям.
- Циклический вывод фона, времени и температуры на табло.
- Интерфейс RS-485 для подключения в сеть или систему мониторинга.
- Возможность расширения и модернизации конфигурации.

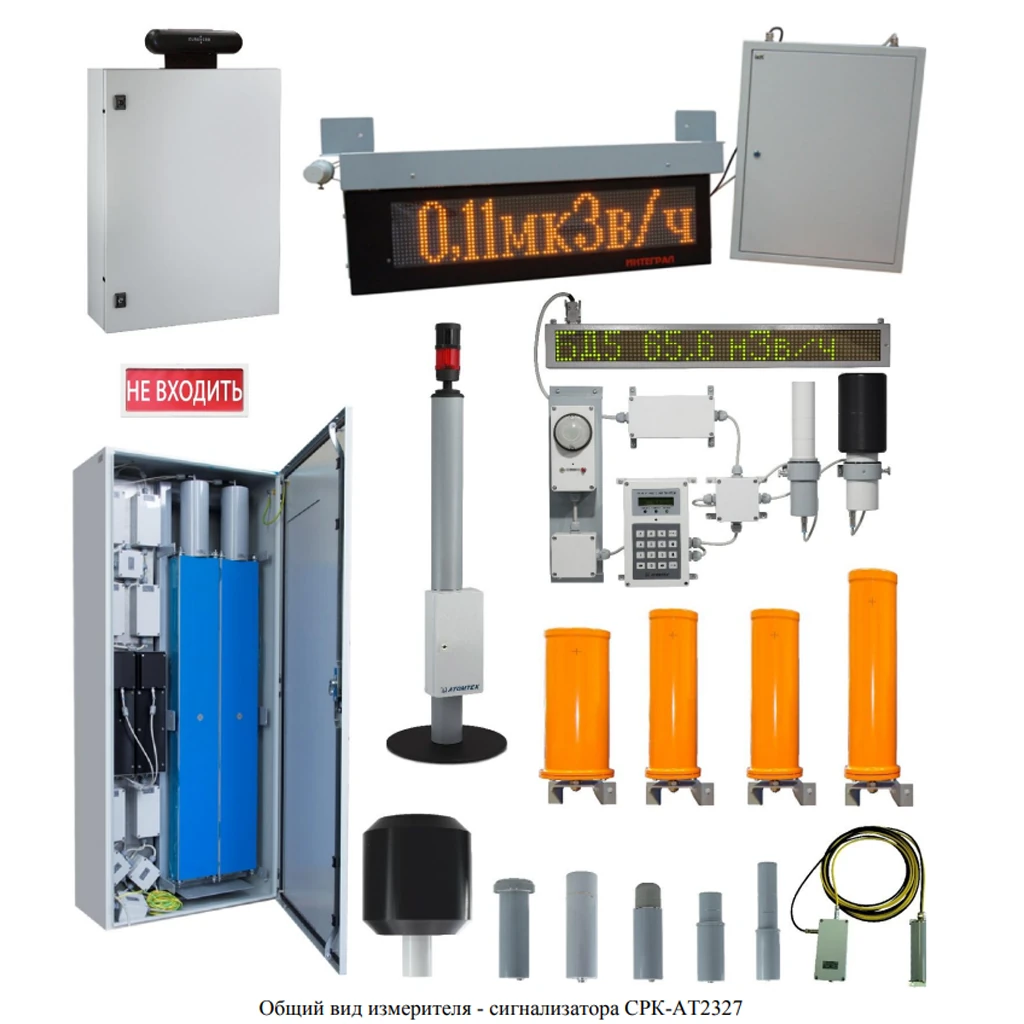

Комплектация
- Блоки детектирования гамма-излучения БДКГ-19 — 4 шт.
- Пульт управления ПУ-АТ900
- Блок управления БУ-АТ980 или БУ-АТ980А (в зависимости от конфигурации)
- Блок измерений и индикации (ТИАЯ.468383.002)
- Адаптеры интерфейсные: АИ-АТ940 / АИ-АТ941 / АИ-АТ942 (по проекту)
- Устройства сигнализации: УС-АТ990 / УС-АТ991 / УС-АТ991c / УС-АТ991р / УС-АТ991у
- Модуль дискретного ввода МДВ-АТ950
- Коммутаторы: К2 / К3 / К4 / КР1 / КР2 (в зависимости от количества линий)
- Источник резервного питания БИРП или сетевой адаптер ТИАЯ.436111.010-01
- Комплект монтажных частей СРК ТИАЯ.412914.009
Преимущества
- Увеличенная зона обнаружения благодаря 4 детекторам.
- Повышенная вероятность регистрации экранированных источников.
- Надёжность и стабильность измерений в широком диапазоне условий.
- Совместимость с программным обеспечением SARKtech и SARK2.
- Модульная конструкция – удобство обслуживания и замены компонентов.
Недостатки
- Не обнаруживает нейтронное излучение без установки блоков БДКН-серии.
- Для корректной работы требуется правильная геометрия установки около проезда.
- Работает только с внешним питанием 230 В.
Технические характеристики:
Измеряемые параметры- Регистрируемое излучение: гамма-излучение
- Количество детекторов: 4 × БДКГ-19
- Метод измерения: импульсный (счёт импульсов NaI(Tl)-детекторами)
- Режимы работы: измерение мощности дозы, пороговая сигнализация
- Диапазон мощности дозы: от 0,05 мкЗв/ч до 10 Зв/ч
- Диапазон дозы: от 0,05 мкЗв до 10 Зв
- Энергетический диапазон γ-излучения: от 50 кэВ до 3 МэВ
- ²⁴¹Am: ≥ 32 540 имп/с на 1 мкЗв/ч
- ¹³⁷Cs: ≥ 4 910 имп/с на 1 мкЗв/ч
- ⁶⁰Co: ≥ 2 840 имп/с на 1 мкЗв/ч
- Эталонный источник ¹³⁷Cs (ОСГИ-3): 106,1 ± 21,2 имп/с/кБк
- Основная относительная погрешность: ±20 %
- Дополнительная погрешность при изменении температуры от −40 до +50 °C: ±5 % на каждые 10 °C
- Дополнительная погрешность при влажности до 95 %: ±10 %
- Дополнительная погрешность при отклонении напряжения питания 230 В: ±5 %
- Индикация: электронное табло блока измерений и индикации
- Выводимые параметры: уровень γ-фона, температура, время
- Интерфейс связи: RS-485
- Поддержка многоканальных конфигураций: да
- Рабочая температура детекторов БДКГ-19: от −15 до +50 °C
- Рабочая температура модулей СРК-АТ2327: от −30 до +50 °C
- Относительная влажность: до 95 % без конденсации
- Напряжение питания: 230 В
- Резервное питание: внутренние аккумуляторы (в блоке управления)
- Габариты одного детектора БДКГ-19: Ø141 мм × 576 мм
- Масса одного детектора: 11,2 кг
- Масса 4 детекторов: 44,8 кг
- Блок управления БУ-АТ980/980А: 400 × 300 × 150 мм, масса ~26 кг
- Блок измерений и индикации: 1095 × 392 × 300 мм, масса 23 кг
- 4 блока детектирования гамма-излучения БДКГ-19
- Пульт управления
- Адаптеры интерфейсные
- Устройства сигнализации
- Модуль дискретного ввода
- Коммутаторы
- Источник питания или сетевой адаптер
- Транспортировочные габариты комплекта: ≈ 1400 × 800 × 700 мм
- Транспортировочная масса комплекта: ≈ 90–95 кг
Бренд | Атомтех |
Напряжение питания | 230 В |
Рабочая температура | от -30°C до +50°C |
Рабочая влажность | не выше 95% без конденсации |
Класс защиты (IP) | IP65 |
Гарантия | 1 год |
Страна производства | Беларусь |
