Радиационный монитор КСАР1У.031 «Дозор» — это профессиональная система пешеходного радиационного контроля, предназначенная для выявления несанкционированного перемещения ядерных материалов, радиоактивных веществ и источников гамма- или нейтронного излучения через контролируемый проход. Комплекс обеспечивает автоматическое распознавание опасных объектов в потоке людей за счёт регистрации проникающего излучения и анализа его характеристик в реальном времени. Конструкция прибора ориентирована на эксплуатацию в условиях повышенных требований безопасности: на КПП атомных электростанций, в организациях ядерно-топливного цикла, на объектах транспортной инфраструктуры, таможне, металлургических предприятиях и объектах охраняемого доступа.
Монитор оборудован одним или двумя измерительными блоками, в которых размещены гамма- и, при соответствующем исполнении, нейтронные детекторы, а также интеллектуальная электроника для обработки сигналов. Встроенный алгоритм автоматически отслеживает изменения фонового уровня и обновляет пороговые значения при скоплении людей, предотвращая ложные срабатывания. «Дозор» способен функционировать как в режиме индикатора, так и в режиме полноценного измерительного средства. Все события, регистрация источников и состояния системы отображаются на индикаторах в колоннах или передаются в единую систему безопасности предприятия через интерфейсы TCP/IP или CAN, что позволяет включать монитор в централизованные комплексы контроля доступа.
КСАР1У.031 выделяется высокой надёжностью, устойчивостью к внешним воздействиям и возможностью изготовления в уличном исполнении. Монитор круглосуточно сопровождает проходящий поток людей, автоматически определяя факт перемещения через зону контроля источников излучения. Конструкция предусматривает защиту от несанкционированного доступа и обеспечивает непрерывную работу в течение суток без перезапуска. Благодаря высокой чувствительности, низкой частоте ложных тревог и стабильности характеристик «Дозор» используется на объектах, где критически важно предотвращение выноса или проноса ядерных и радиоактивных материалов.
Особенности
- Регистрация гамма- и нейтронного излучения (в зависимости от исполнения).
- Возможность изготовления в уличном исполнении.
- Работа в режиме индикатора или измерительного прибора.
- Интеллектуальное обновление фона при скоплении пешеходов.
- Включение в общие системы безопасности (TCP/IP, CAN).
- Световая и звуковая сигнализация на колонне и выносном блоке.
- Защита от несанкционированного вскрытия.
Сертификаты и патенты
- Сертификат соответствия в области использования атомной энергии
- Внесён в Государственный реестр средств измерений
- Сертификат соответствия ГОСТ Р 51635-2000
- Патент на полезную модель № 136592
- Свидетельство о регистрации ПО № 2017660067
Преимущества
- Высокая чувствительность к основным радионуклидам.
- Низкая частота ложных тревог — не более 1 на 10000 проходов.
- Автономная работа до 24 часов без перезапуска.
- Возможность построения сетевого комплекса из нескольких мониторов.
- Поддержка выносных индикаторов и удалённого управления.
Недостатки
- Ширина прохода фиксирована и ограничена конструкцией колонн.
- Работа зависит от корректной калибровки и фоновых условий.
- Не автономен без внешнего питания.

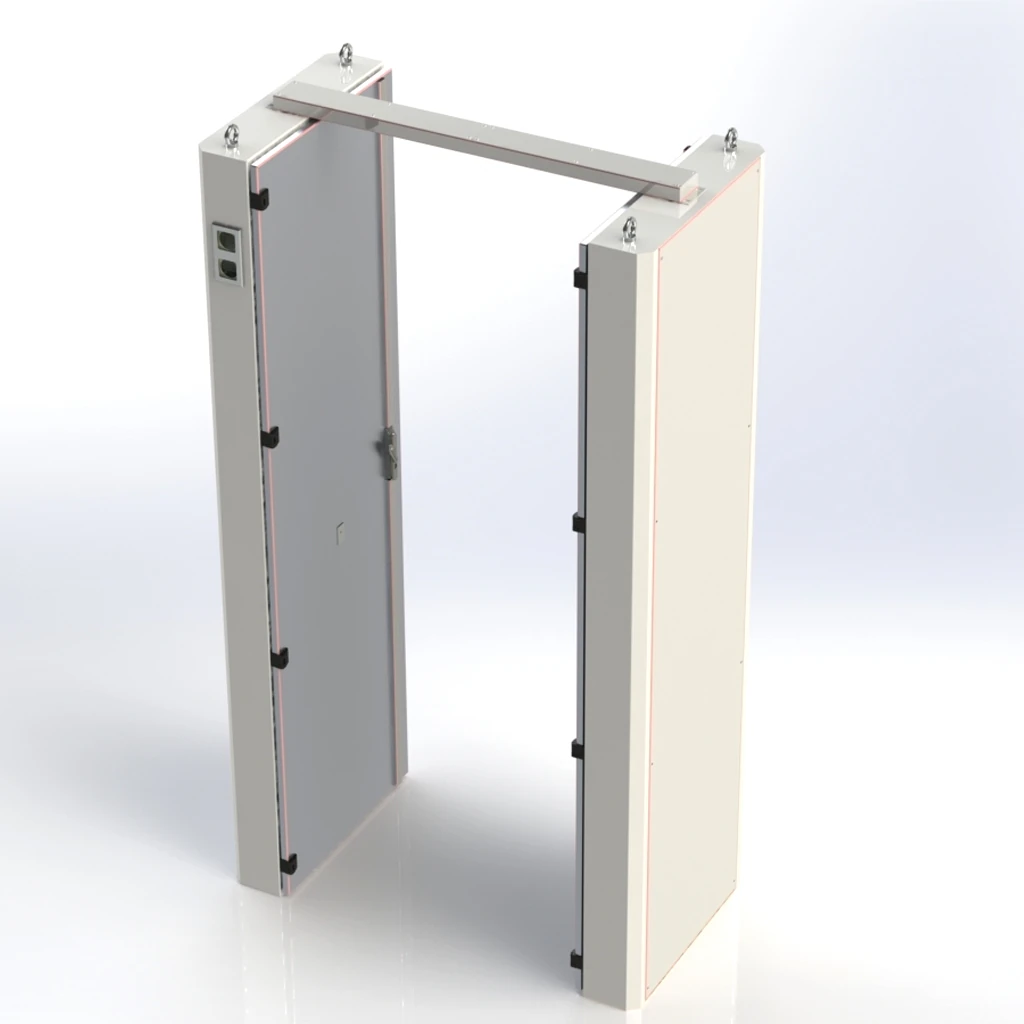

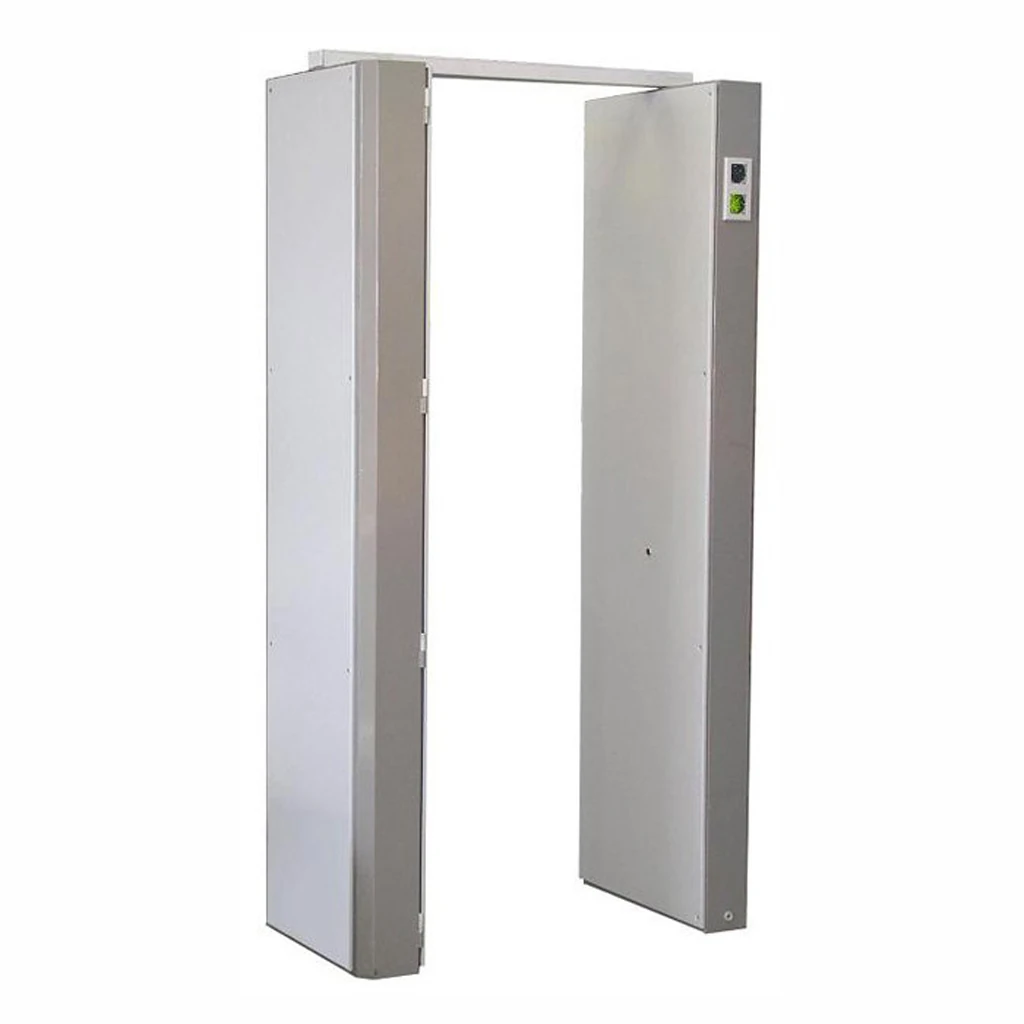

Монитор радиационный пешеходный (МП) представляет собой систему детекторов гамма- и нейтронного излучения, смонтированных в одной или двух измерительных колоннах (в зависимости от исполнения), и обрабатывающей электроники. Каждая колонна содержит два блока детектирования гамма-излучения на основе пластикового сцинтиллятора и один блок детектирования нейтронов на основе He-3 пропорционального счетчика.
Для регистрации факта наличия объекта измерения в контролируемом пространстве, МП оснащается системой контроля присутствия (СКП). Тип датчиков, входящих в состав СКП, их количество, а также место крепления определяется предприятием-изготовителем в зависимости от конкретных условий установки и эксплуатации МП. Для отражения информации о режимах работы монитора и выработки сигнала тревоги используются световые и звуковые индикаторы, расположенные как непосредственно на колонне МП, так и на выносном блоке индикации. Результаты измерений скоростей счета отображаются на дисплее внешней ЭВМ при ее подключении.
- Исполнения монитора КСАР1У.031, КСАР1У.031-02 предназначены для обнаружения источников гамма- и нейтронного излучения.
- Исполнения КСАР1У.031-01, КСАР1У.031-03 – только гамма-излучения.
- Исполнения МП КСАР1У.031, КСАР1У.031-01 имеют в составе две измерительные колонны.
- Исполнения КСАР1У.031-02, КСАР1У.031-03 – одну измерительную колонну.
Колонны МП защищены от несанкционированного вскрытия специальными датчиками. При вскрытии колонны соответствующее сообщение передается на рабочее место оператора и, если данная опция установлена при настройке, раздается непрерывный звуковой сигнал.
МП может использоваться как независимо, так и в составе комплекса средств радиационного контроля, осуществляющего сетевое объединение радиационных мониторов КСАР1У, формирование видеоинформации о факте обнаружения, передачу, обработку и хранение результатов измерений.
Для подключения внешней ЭВМ и возможности включения в единую информационную сеть используются стандартные протоколы обмена данными (TCP/IP, CAN). Сведения о типе протокола обмена определяется предприятием-изготовителем в зависимости от конкретных условий эксплуатации МП, о чем делается соответствующая запись в формуляре. В формуляре также указывается информационный адрес монитора.
Программное обеспечение
Прикладное программное обеспечение (ПО) «YaRPMManager» устанавливается на ПЭВМ. ПО исполняется под управлением операционной системы Windows. ПО является автономным и предназначено для настройки радиационных портальных мониторов семейства КСАР1У, проверки работоспособности МП, получения и обработки данных с измерительных каналов, выработки сигналов тревоги.Уровень защиты программного обеспечения МП от непреднамеренных и преднамеренных изменений соответствует классу C в соответствии с МИ 3286-2010.
Технические характеристики:
Общие характеристики- Порог обнаружения ядерных материалов (ЯМ), г (гамма / нейтронный канал):
- КСАР1У.031 и КСАР1У.031-01: 3 / 70
- КСАР1У.031-02 и КСАР1У.031-03: 10 / 120 - Порог обнаружения РВ, кБк:
Для КСАР1У.031 и КСАР1У.031-01:
- Ba-133, кБк, не более: 22
- Cs-137, кБк, не более: 27
- Co-60, кБк, не более: 14
- Cf-252 или Cm-244, (нейтр/с) (нейтронный канал), не более: 4,2·103
Для КСАР1У.031-02 КСАР1У.031-03:
- Ba-133, кБк, не более: 32
- Cs-137, кБк, не более: 40
- Co-60, кБк, не более: 20
- Cf-252 или Cm-244, (нейтр/с) (нейтронный канал), не более: 7,2·103 - Частота ложных тревог: не более 1 на 10000 проходов
- Чувствительность колонны (гамма, с⁻¹/кБк): Ba-133 — 4,5; Cs-137 — 2,5; Co-60 — 4,3
- Чувствительность к нейтронам Cf-252 / Cm-244, с⁻¹/(1·10⁴ нейтр/с), не менее: 6,5
- Пределы относительной погрешности скорости счета: γ ±30%; n ±40%
- Время установления рабочего режима: ≤ 30 мин
- Время непрерывной работы (без перезапуска): ≥ 24 ч
- Напряжение питания: 220 В (+10% / −15%), 50 Гц (±5%)
- Потребляемая мощность: ≤ 100 ВА
- Температура эксплуатации: −10…+40 °C
- Относительная влажность: до 70% при 30 °C
- Атмосферное давление: 84,0–106,7 кПа
- Габариты колонны (Д×Ш×В): 2300×650×200 мм
- Масса: ≤ 220 кг
- Средняя наработка на отказ: 10000 ч
- Средний срок службы: 10 лет
- Страна происхождения: Российская Федерация
Бренд | ЯФИ |
Напряжение питания | 220 В |
Габариты | 650х200х2300 мм |
Вес, кг | 220 |
Рабочая температура | от -10°C до +40°C |
Рабочая влажность | не выше 70% |
Сертификаты | ГОСТ Р 51635-2000 Мониторы радиационные ядерных материалов, Реестр российской продукции |
Гарантия | 1 год |
Страна производства | Россия |
