Привод Dorma Минидрайв ES 200 для раздвижных дверей

Привод Dorma Минидрайв ES 200 для раздвижных дверей.

Привод ES 200 от DORMA - это инновационная система для раздвижных дверей, идеальный вариант для решения задач любой степени сложности. ES 200, оснащенный технологией PowerDrive, удовлетворяет любым требованиям по адаптации к габаритам, нагрузке и функциональности.

Модульное исполнение ES 200 обеспечивает идеальный фундамент для воплощения новых идей и концепций в области дизайна и проектирования раздвижных дверей. Привод ES 200 отвечает самым строгим европейским и немецким стандартам качества и нормам по технике безопасности DIN18650 и EN16005.

Области применения

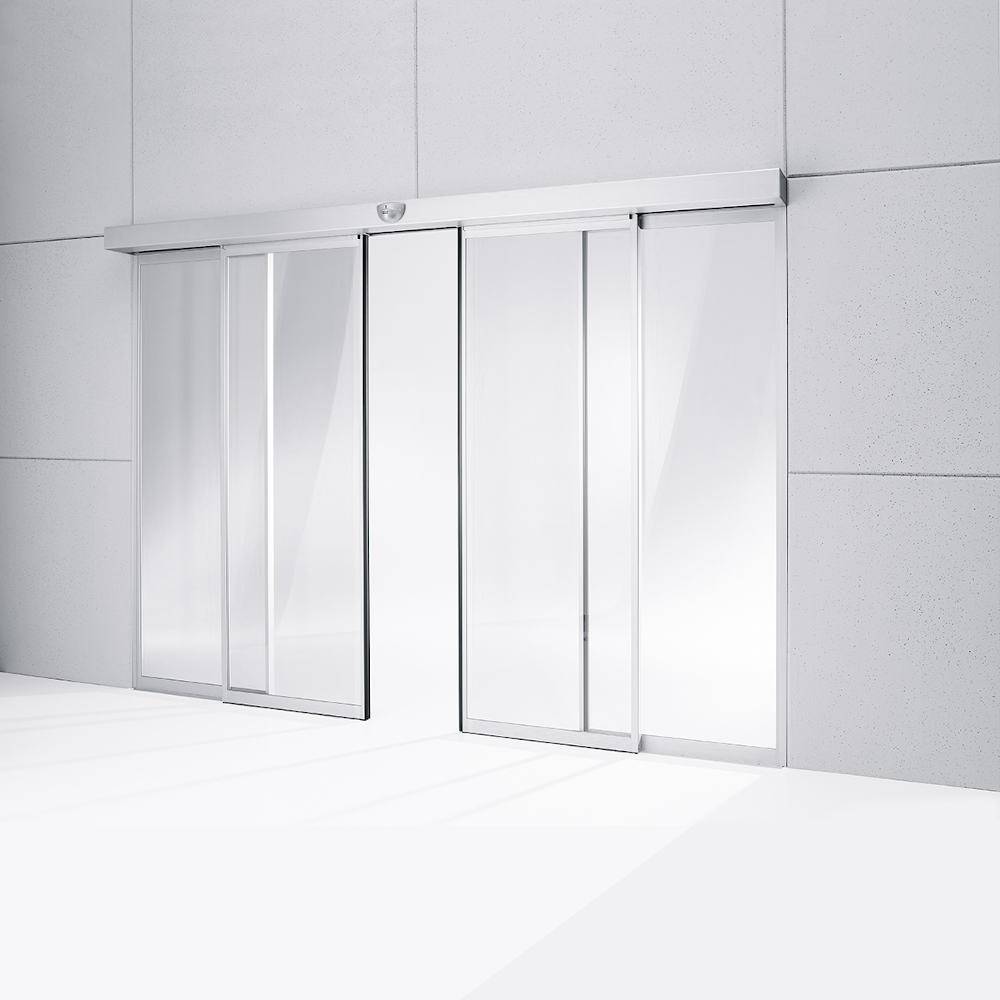

• Одностворчатые или двухстворчатые раздвижные двери (ES 200)
• Двухстворчатые или четырехстворчатые телескопические раздвижные двери (ES 200 T)

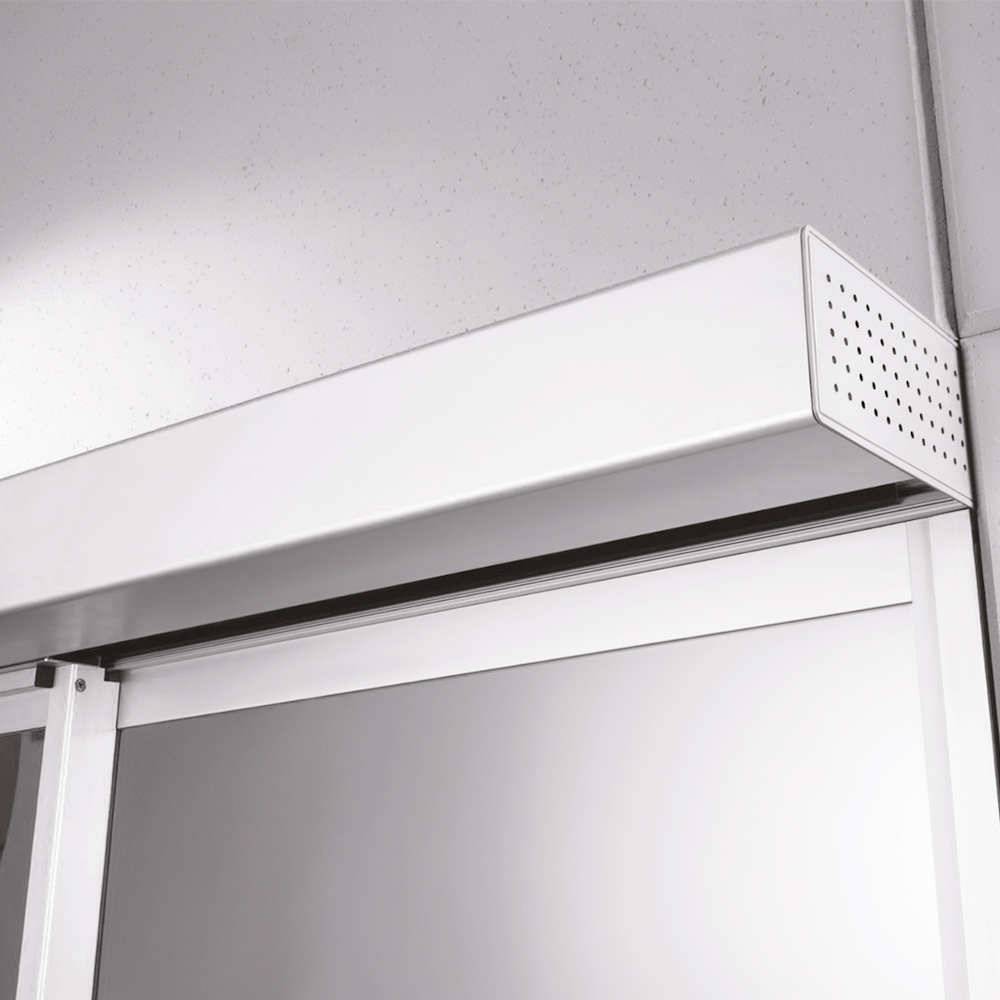

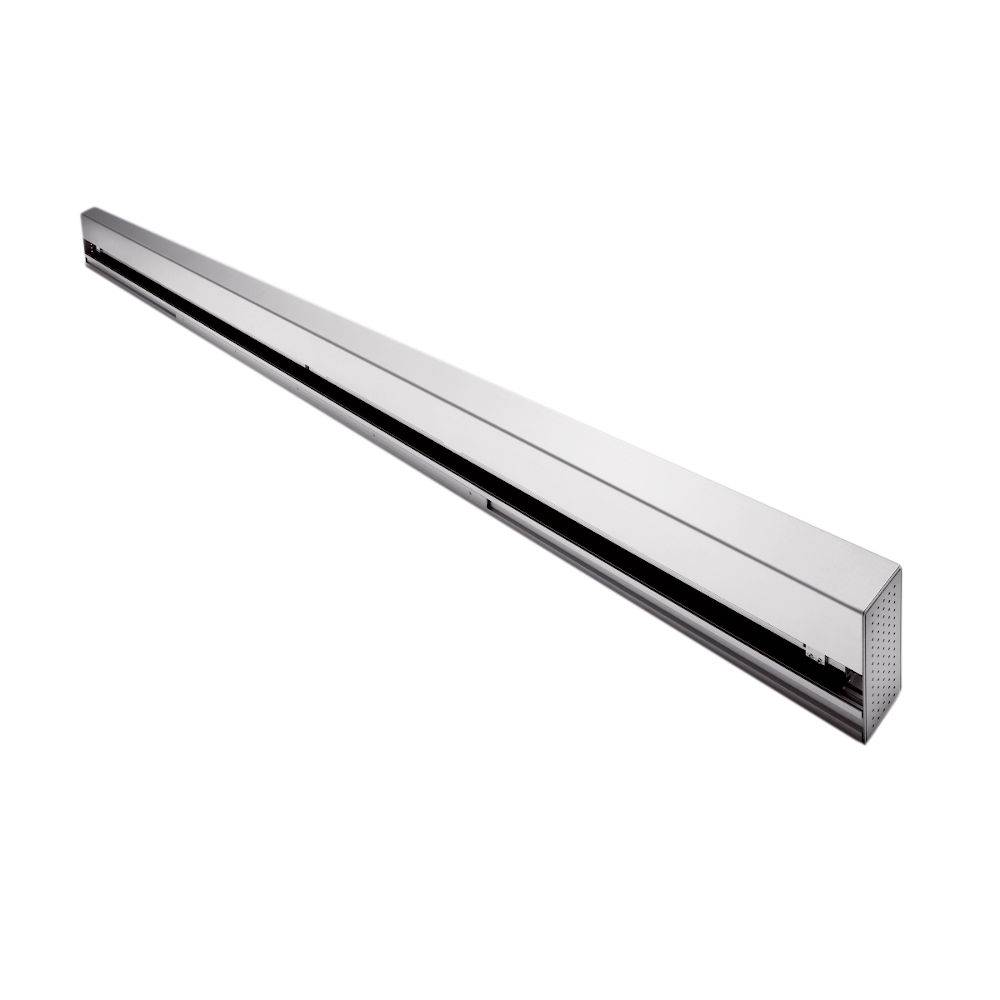

DORMA ES 200 представляет собой привод раздвижных дверей с полностью переработанной конструкцией, который соответствует всем последним европейским и немецким стандартам и нормативам безопасности. Он включает крышку, имеющую стильный и современный дизайн, электродвигатель, который обеспечивает практически бесшумную работу, микропроцессор для автоматического управления скоростями закрытия и открытия двери, энергосберегающий блок питания и новые функции программирования, обеспечивающие быструю и простую установку, ввод в эксплуатацию и техническое обслуживание.

Перед заказом подготовьте ответы на основные вопросы для правильного подбора раздвижной двери:
• 1-створчатая или 2-створчатая
• LW – ширина прохода
• LH – высота прохода
• Тип привода (минидрайва): ES75, ES200Easy, ES200
• С замком или без замка. Внешняя обязательно с замком. Внутренняя может быть и с замком и без замка
• Со створками или только привод. Если со створками, то со стеклом или без стекла (клиент купит и вставит стекло на месте). Наши створки FLEX могут быть со стеклом 8мм или стеклопакетом 22мм
• Если профиля и створки красить, то в какой RAL.

Комплект поставки
Привод ES 200 поставляется в виде отдельных блоков, либо в собранном виде, либо уже интегрированный в любую систему раздвижных дверей DORMA.

Аксессуары
В качестве дополнительных компонентов, компания DORMA предлагает переключатели режимов работы, датчики движения и сенсоры безопасности, кнопки и клавиши, а также дверные профили, специально созданные для этого привода.

Модульная система

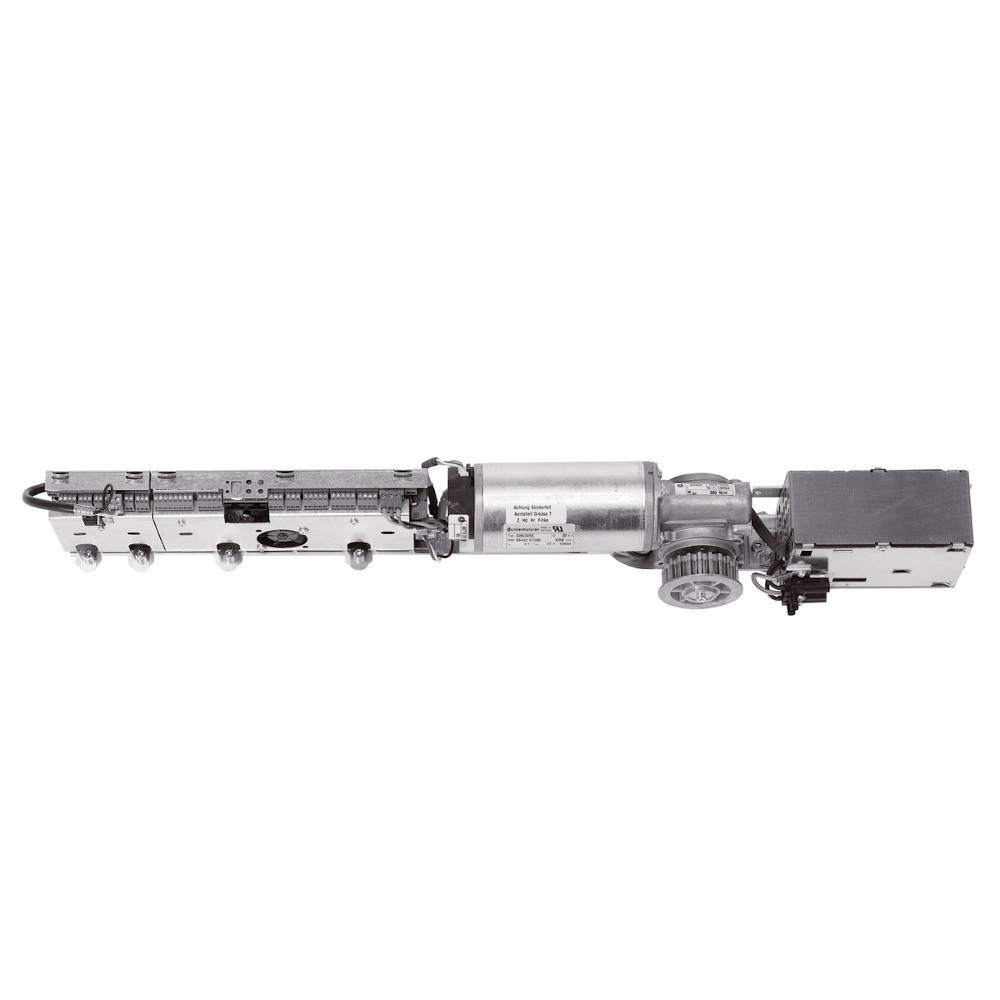

Модульное исполнение ES 200 обеспечивает идеальный фундамент для воплощения новых идей и концепций в области дизайна и проектирования раздвижных дверей. Во всех модификациях привода (ES 200, ES 200-2D, ES 200 T и ES 200 T-2D) могут быть использованы идентичные механические компоненты. Кроме того, компания DORMA открывает новое измерение в области систем управления приводами. Теперь нет необходимости заменять компоненты для расширения функциональности системы; решение – блочная компоновка элементов. Модульная система управления состоит из базового модуля (BM) и функционального модуля (FM). За счет этого возможна модернизация системы в соответствии с индивидуальными требованиями клиента. Привлекательными характеристиками обладает также предварительно смонтированный модуль минипривода MiniDriveUnit, прошедший проверку в заводских условиях и оснащенный всеми необходимыми электрическими и электронными компонентами.

Мощность привода

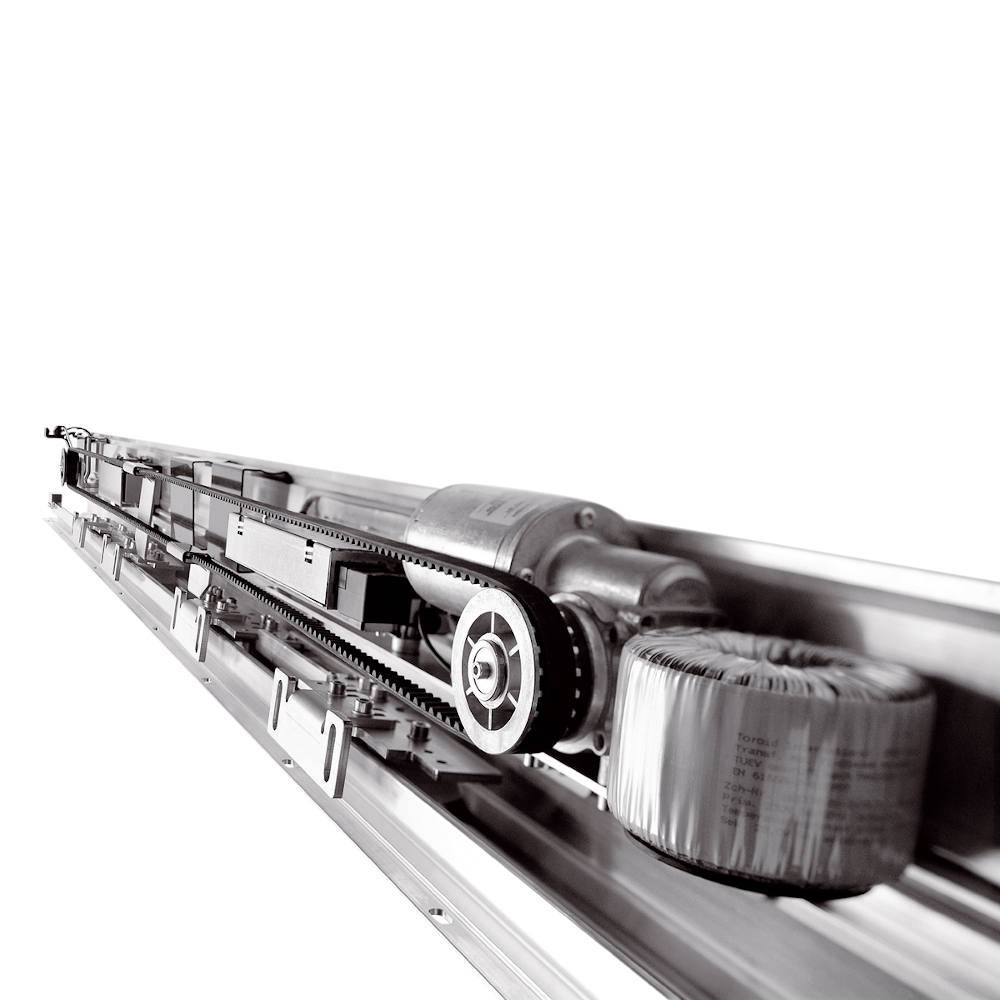

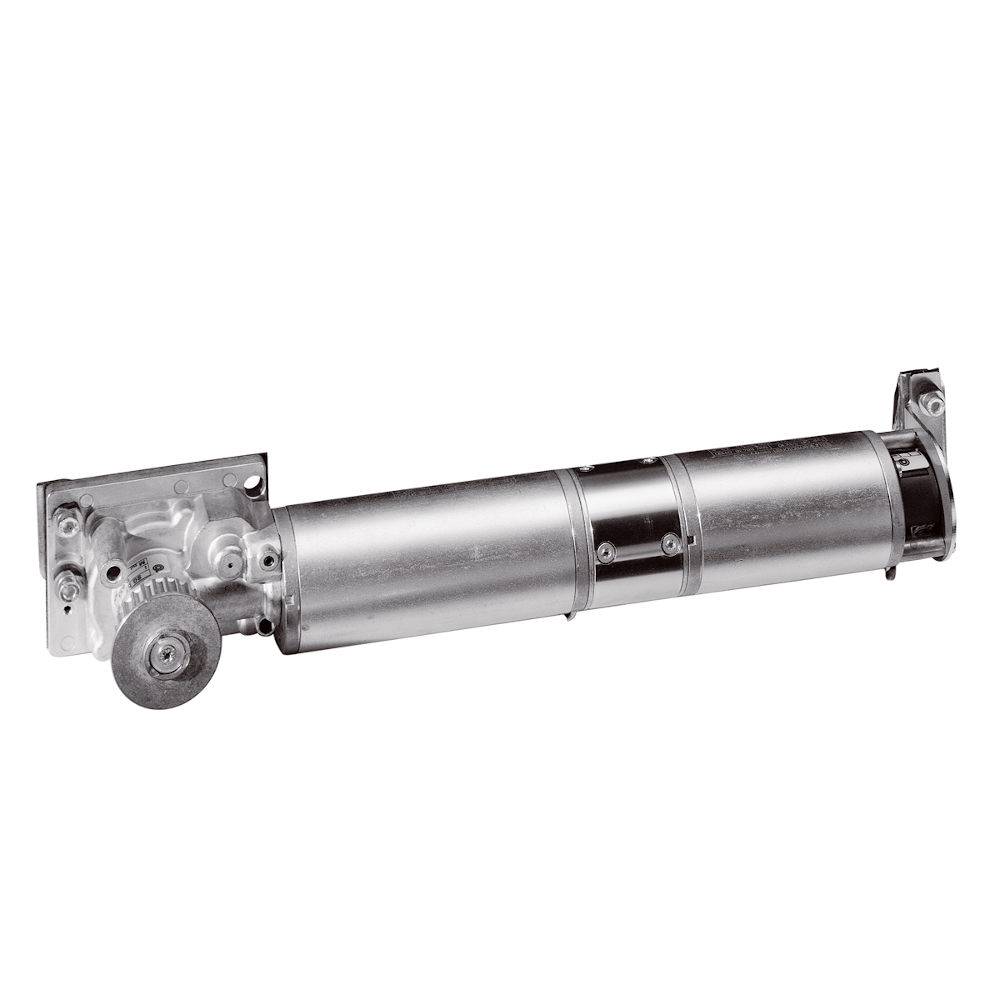

Система PowerDrive с очень мощным двигателем обладает превосходными рабочими характеристиками, а динамическое управление ускорением обеспечивает надежную и безопасную работу. Она с легкостью управляет одностворчатой раздвижной дверью с массой створки до 200кг или двустворчатой раздвижной дверью со створками массой до 160 кг каждая. Исключительная экономическая эффективность Привод ES 200 от компании DORMA, благодаря своему модульному исполнению, требует всего лишь несколько компонентов для решения задачи любой сложности. Система легко устанавливается, обладает низкой стоимостью хранения и проста в обслуживании, что в итоге положительно сказывается на общей экономической эффективности продукта.

Смотрим в будущее
Устанавливая эту систему, вы делаете инвестиции в будущее. Кроме того, вы приобщаетесь к стандартам безопасности, выработанным десятилетиями успешной работы DORMA на рынке в качестве лидирующего производителя приводов и систем управления для автоматических дверей. Привод ES 200 отвечает самым строгим европейским и немецким стандартам качества и нормам по технике безопасности DIN18650 и EN16005.

Особенности:
• Модульность и гибкость системы
• Технология PowerDrive с динамическим управлением ускорения обеспечивает очень мощное приводное усилие, в том числе при работе в аварийном режиме от резервного аккумулятора
• Скомпонованный и испытанный в заводских условиях модуль привода MiniDriveUnit
• Модульная система управления с возможностью увеличения функциональности при помощи легкого подключения дополнительных компонентов
• Настройка осуществляется со встроенного дисплея
• Совместимость с любыми дверными профилями
• Огромный выбор дополнительных аксессуаров

Варианты установки


Переключатели режимов работы
Благодаря использованию переключателей режимов работы автоматическая раздвижная дверь может удовлетворять любым индивидуальным требованиям к управлению, а обращаться с ней сможет даже ребенок.

Переключатели режимов работы разработаны для различных вариантов конструкции и для любых возможных требований. Опции возможны как для механических, так и для полностью электронных моделей, также по желанию возможна блокировка как с помощью профильного евроцилиндра, так и через электронное кодирование.

• До 5 различных функций: «закрыто», «автоматический», «только выход», «частичное открытие», «постоянно открыто».
• Электронные переключатели режимов выполнены в дизайне System 55 для самых высоких эстетических требований.

Параметры двери ES 200:
• 1-створчатая раздвижная дверь:
- Ширина чистого прохода LW: 700 – 3000 мм
- Масса створки, макс.: 1 x 200 кг
• 2-створчатая раздвижная дверь
- Ширина чистого прохода LW: 800 – 3000 мм
- Масса створки, макс.: 2 x 160 кг
• Высота чистого прохода LH* 2100 – 3000 мм
* Другие размеры по запросу

Технические характеристики привода:
• Высота: 100 и 150 мм
• Глубина: 180 мм
• Макс. усилие открытия/закрытия: 150 Н
• Скорость открытия (настраиваемый параметр): 10 – 70 см/с
• Скорость закрытия (настраиваемый параметр): 10 – 50 см/с
• Время задержки в открытом состоянии (настраиваемый параметр): 0 – 180 с
• Питание: 230 В, 50/60 Гц
• Потребляемая мощность: 250 Вт
• Степень защиты: IP 20
• Допустимый диапазон температур: - 20 – + 60 °C
• Допустимая относительная влажность воздуха: макс. 93 % (без конденсации)
• Протестирован на соответствие директивам ЕС (Директива по низковольтному оборудованию и Директива по электромагнитной совместимости): Да
• Производственный стандарт качества ISO 9001: Да
• Экологическая декларация продукции EPD (в соответствии с ISO 14025). Подтверждено Институтом строительства и охраны окружающей среды (Institut Bauen und Umwelt e.V.). Номер декларации: EPD-DOR-2013511-D: Да

Базовый модуль (BM) ES 200:
• Модульное исполнение: Да
• Режимы работы (управляются микропроцессором):
- Закрыто
- Автоматический
- Открыто постоянно
- Частичное открытие
- Только выход
- Режим Ночь-Банк
• Возможность подключения:
- Электромагнитного замка
- Фотобарьеров
- Установка основных параметров с помощью кнопок и встроенного дисплея
• Выход 24 В для внешних потребителей
• Регистратор неисправностей и вывод на дисплей кода ошибки
• Интерфейс шины DCW (протокол DORMA Connect and Work)
Возможность подключения аккумулятора для работы в аварийном режиме

Функциональный модуль (FM) (опционально):
• Аптечный режим
• Детектор состояния двери (три режима работы)
• Двухступенчатая защита от схлопывания створок
• Аварийное закрытие
• Вывод для звонка
• Управление шлюзом
• Синхронный режим

Функциональный модуль по стандартам DIN 18650 и EN16005 (опционально):
• Функциональный модуль позволяет осуществлять контроль задней кромки для выполнения требований стандартов DIN18650 и EN16005

Дополнительное оборудование (опционально):
• Электромеханический замок (бистабильный)
• Ручное отпирание электромеханического замка
• Фотобарьеры
• Блок аккумулятора (для аварийного открытия/закрытия)
• Модуль для встраивания в системы управления зданием EIB или LON
• Датчики движения
