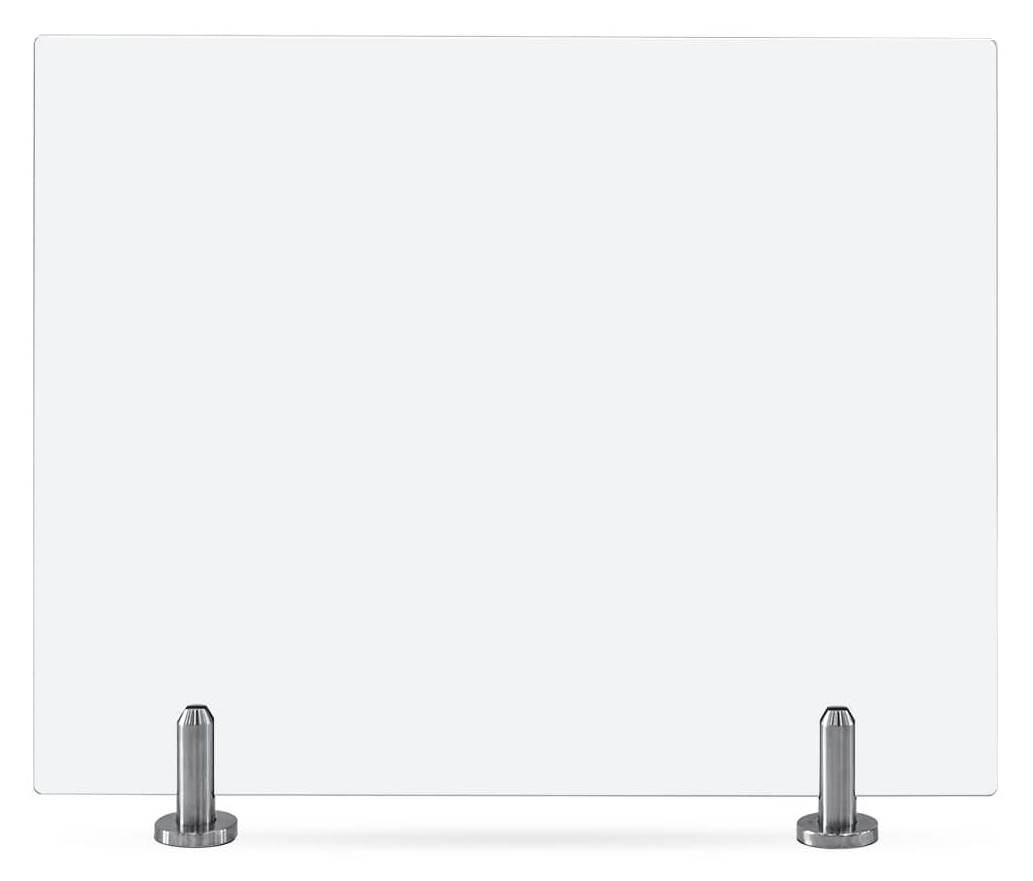

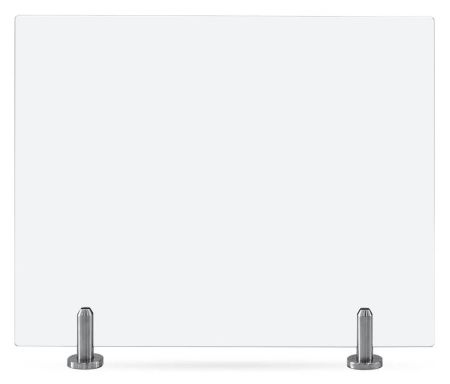

Ограждение PERCo BH06 из закаленного стекла шириной 1000 мм

Ограждение PERCo BH06 из закаленного стекла шириной 1000 мм.

Ограждения PERCo-BH06 со стеклом шириной 1000 мм предназначены для формирования зон прохода и оформления интерьеров VIP-проходных с повышенными требованиями к дизайну.
Ограждение представляет собой модульную конструкцию, состоящую из секций. Каждая секция состоит из двух или трех мини-стоек из нержавеющей стали с закрепленным в них листом закаленного стекла толщиной 10 мм. Подбирая количество секций и размеры стекла, можно сформировать ограждение любой необходимой конфигурации.

В комплект входят:
• Стекло закаленное для ограждения PERCo-BH06 шириной 1000 мм - 1 шт.

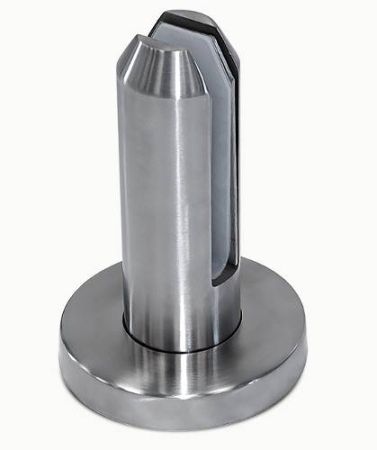

• Мини-стойка PERCo-BH06 2-00 для ограждения из закаленного стекла - 2 шт.
- стойка с фланцем: 1 шт.
- прижимная пластина: 1 шт.
- защитная прокладка из резины EPDM: 1 шт.
- декоративная накладка на фланец: 1 шт.
- инструкция по установке мини-стойки: 1 экз.
• Руководство по эксплуатации: 1 экз.

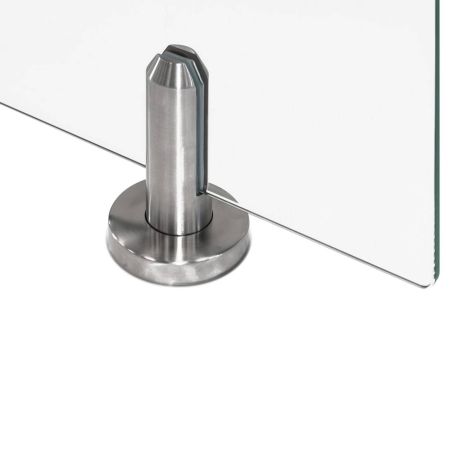

Отличительной особенностью ограждений BH06 является простота монтажа, нет необходимости сверлить отверстия в стекле для крепления. Стекло ограждения фиксируется в пазе держателя при помощи прижимной пластины и двух установочных винтов.

При креплении стекла ограждения только с помощью держателя без дополнительных точек крепления по высоте для необходимой надежности рекомендуется соблюдение следующих условий:
• высота ограждения с учетом высоты держателей не должна превышать 100 см
• расстояние между держателями должно быть не более 80 см
• боковой вынос края стекла за держатели не должен превышать 20 см

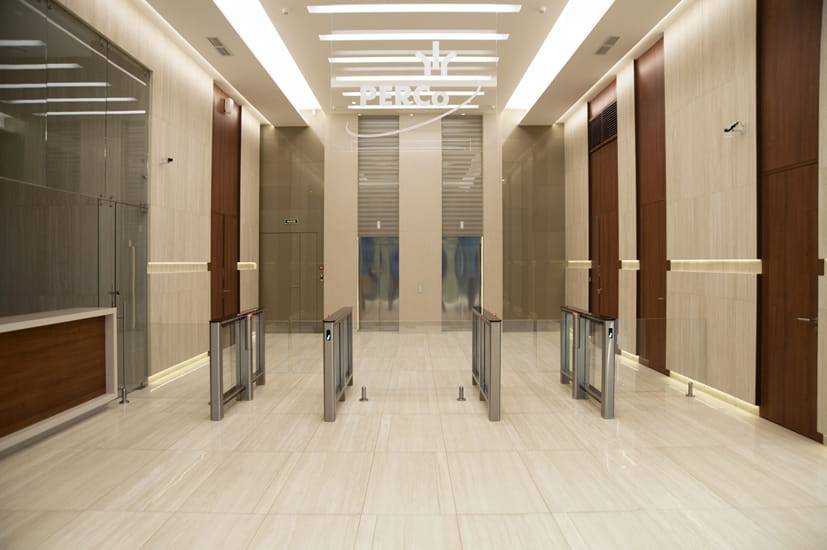

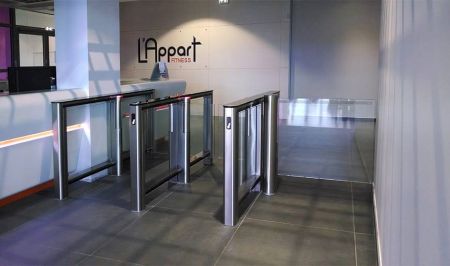

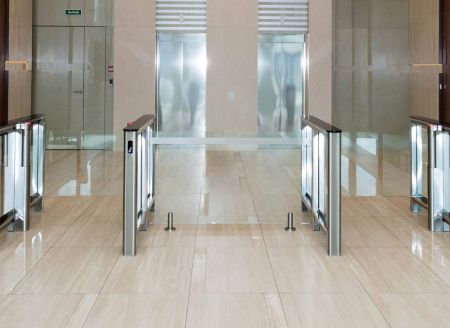

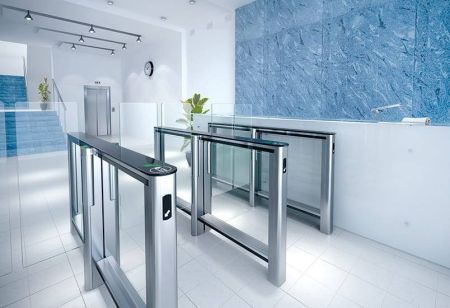

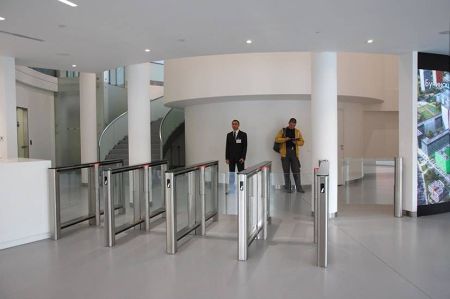

Ограждения PERCo-BH06 выполнены в едином дизайне с турникетами и калитками PERCo из нержавеющей стали и закаленного стекла, например, скоростными проходами и автоматическими калитками со стеклянной створкой.

Ограждение по устойчивости к воздействию климатических факторов внешней среды соответствует исполнению УХЛ3.1 по ГОСТ 15150-69 (эксплуатация в закрытых помещениях с естественной вентиляцией без искусственно регулируемых климатических условий).
Эксплуатация ограждения разрешается при температуре окружающего воздуха от –10°C до +40°С и относительной влажности воздуха до 75% при +15°С.

Характеристики:
• Толщина закаленного листового стекла, мм: 10
• Высота стекла ограждения, мм: 1000
• Ширина стекла ограждения, мм: 1000 или 1500
*По отдельному заказу возможна поставка листов стекла других размеров высоты и ширины, но не больше 1000×1500 мм.
• Диаметр корпуса мини-стойки ограждения, мм: 48
• Высота мини-стойки, мм: 158
• Высота нижней кромки стекла от поверхности пола, мм: 48
• Количество мини-стоек на одну секцию: 2 на одну секцию шириной 1000 мм или 3 на одну секцию шириной 1500 мм

Монтаж секции ограждения:
Монтаж ограждения является ответственной операцией, от которой в значительной степени зависит работоспособность и срок службы изделия. До начала монтажных работ рекомендуется внимательно изучить Руководство пользователя и в дальнейшем следовать изложенным в нем инструкциям.

При монтаже рекомендуется:
• выполнять работы силами не менее трех человек, имеющих квалификацию монтажника не ниже третьего разряда;
• устанавливать ограждение на прочные и ровные бетонные (бетон с характеристиками не ниже марки 400, группа прочности В22,5), каменные и т.п. основания, имеющие толщину не менее 150 мм;
• при установке ограждения на менее прочное основание применять закладные фундаментные элементы размером 300×300×300 мм;
• перед установкой ограждения проверить горизонтальность и плоскостность основания строительным уровнем и, при необходимости, выровнять его; максимальное допустимое отклонение основания от плоскостности составляет 1,5 мм;
• применять для крепления ограждения анкерные болты фирмы «SORMAT» для прочных бетонных полов.

Внимание!  Производителем настоятельно рекомендуются следующие максимальные размеры, обеспечивающие необходимую надежность установки ограждения:
• высота стекла ограждения – не более 100 см,
• расстояние между мини-стойками – не более 80 см,
• боковой вынос края стекла за крайние стойки – не более 20 см



Придерживайтесь следующей последовательности действий при монтаже ограждения:
1. Проверьте горизонтальность установочной поверхности. Разметьте центры установки стоек секции ограждения.
2. От центров разметьте по 4 точки крепления фланцев к установочной поверхности, как показано на рис. 3, в данных точках выполните отверстия Ø14 под анкеры. Вставьте анкеры на всю глубину подготовленных отверстий.


3. Распакуйте мини-стойки PERCo-BH06 2-00, проверьте их комплектность.
4. Возьмите одну из мини-стоек. Ослабьте винт М16 крепления фланца стойки (инбуcовым ключом SW10) и, временно зафиксировав стойку в отверстиях по месту ее установки, отрегулируйте необходимое положение паза стойки в направлении установки стекла ограждения. Снимите стойку и, затянув винт, зафиксируйте это положение.
5. Установите в рабочее положение и закрепите анкерными болтами М8 все стойки.
6. Наденьте на стойки декоративные накладки.
7. Выкрутите на несколько оборотов из корпуса стоек установочные винты (инбусовым ключом SW5). Вставьте в паз со стороны винтов прижимную пластину, а между ней и противоположной стороной паза – вдвое сложенную защитную резиновую.
8. Распакуйте стекло ограждения.
9. Далее работы выполнять следует втроем!
Аккуратно вставьте стекло ограждения в пазы стоек, при этом выравнивая по месту прокладки и прижимные пластины. Затяните все установочные винты.
Проверьте горизонтальность и вертикальность установки ограждения, при необходимости ослабьте винты и отрегулируйте, допускается использование монтажных прокладок.
Внимание! При выполнении работ до закрепления секций ограждения будьте особенно внимательны и аккуратны, предохраняйте элементы секций от падения.
10.Аналогично установите остальные секции ограждения.
